为什么要测量绝缘子的盐密度？，中试控股技术《为什么要测量绝缘子的盐密度？》、使用方法及，为什么要测量绝缘子的盐密度？来自于中试控股电力检测试验技术，中试控股致立标准、稳定、安全的电力试验设备。

        在电网系统中，电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区，工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面，极易形成污秽层，由于污秽绝缘子的绝缘强度大大降低，极易引起绝缘子在正常运行电压下闪络，造成大面积停电，形成污闪事故。
        污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱，多次污闪跳闸即有可能带来整个系统的崩溃，造成大面积、多设备的连锁事故。
        因此，在设计建造电网系统前，应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级，据此选择合适的外绝缘爬电比距；对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备，应当保证每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故，作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径，尽量使污闪事故率降低到可接受的程度，最大限度降低污闪事故对国民经济的影响。
        由于绝缘子表面的污秽包含溶性成分和不溶性成分，其中盐密度（常用等值盐密度ESDD衡量）中试控股是指绝缘子表面层污秽中的可溶成分与表面积的比值，区别于灰密度（NSDD）。根据电网污秽划分新标准，污秽度中盐密和灰密之间的关系在5—10倍分散，相同等值盐密不同灰密的绝缘子可能处于不同污秽等级，故污秽等级的确认需要等值盐密度和灰密度组合才可确定。

ZSML-20S绝缘子芯棒泄露电流试验装置

一、用途

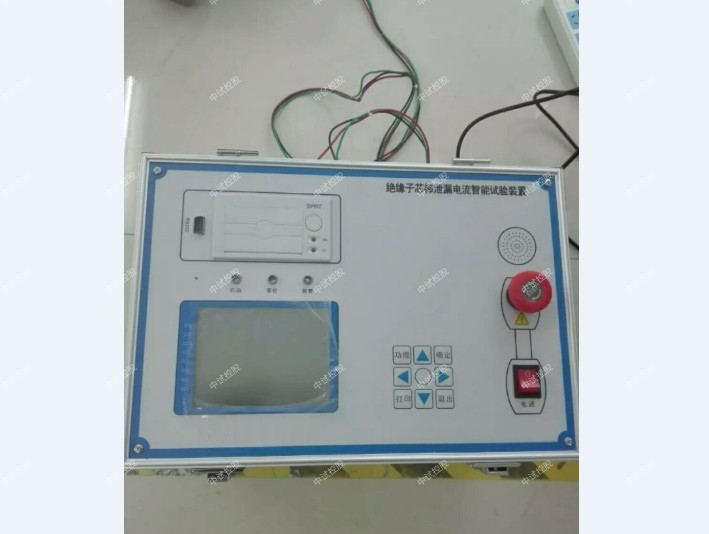

绝缘芯棒泄露电流智能试验装置是根据zui新电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。中试控股设备由智能控制箱和高压电极组件两部分组成。

二、特点
1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 悬式复合绝缘子芯棒测量装置逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

三、ZSML-20S绝缘子芯棒泄露电流试验装置技术参数
设备容量：2kVA
输入电压：220V
额定输入电流：9.1A
高压输出：0-20kV
额定输出电流：2.000mA
分辨率：0.1uA
电极zui大开距：50mm
电极zui大直径：￠150mm
设备固有泄漏：0.12mA/20kV（基本线性）
计时范围：0-999S
环境温度：－20℃至50℃
电压精度：  ≤1.5% (F.S)± 5个字
电流精度：  ≤1.5% (F.S) ± 5个字

四、ZSML-20S绝缘子芯棒泄露电流试验装置操作方法及步骤：

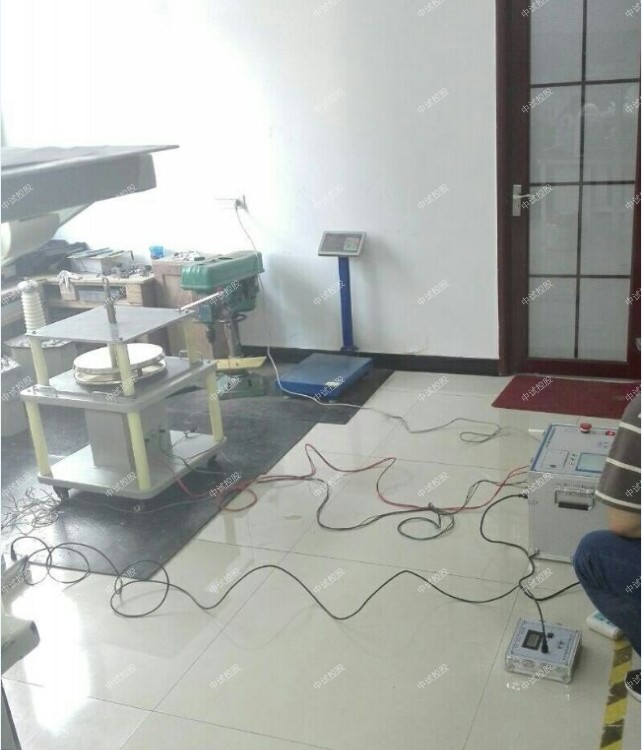

1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）
2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. 将第二步取下的相同高度被试块放入电极间，中试控股然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. ZSML-20S绝缘子芯棒泄露电流试验装置用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 悬式复合绝缘子芯棒测量装置试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 不同高度和直径的被试块，都可以按照2-6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。
五、ZSML-20S绝缘子芯棒泄露电流试验装置注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 请不要私自拆卸、分解或改造仪器，否则有触电的危险。

按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。

绝缘子故障传统的检测方法有哪些

从绝缘子的劣化特征、劣化原因分析中可知，劣化绝缘子在电气性能、局部放电、温度分布等多个方面与良好绝缘子相比，存在着差异。依据这些特征和差异，研制了相应的仪器或装置，研究了不同的测量方法。从现行的检测方式来看，有带电检测和停电检测；有接触式检测和非接触检测。从测量方法的依据来分，大致有如下几个方面：
        1、直接观测法
        目前对于复合绝缘子，外部物理缺陷最为常用的方法是直接观测法，即用双筒望眼睛在塔下观察，中试控股以发现常见的表面缺陷，如护套、伞裙、金具等部位有无开裂，有无电蚀损、粉化、漏电痕迹等，如有以上现象应立即更换绝缘子。但地面观察不够可靠，还需登塔检测而且难以发现绝缘子内故障，如树枝状通道等。
        2、绝缘子电阻测定法
        良好绝缘子的绝缘电阻，一般在数十兆欧以上，劣质绝缘子，其表现为绝缘电阻降低、甚至为零。该方法可停电、也可带电测量，属接触式。测量时，空气相对湿度不能太大，否则，易误判。另外，输电线路的大量检测不易进行。
        3、分布电压测定法
        劣质绝缘子的特征是绝缘降低，分担电压低，甚至为零。利用这一特征和良好绝缘子串的标准电压分布相比较，可以检测出劣质绝缘子。该方法需带电测量，35-550KV输电线路上常用的工具有短路叉、电阻分压杆、电容分压杆和火花间隙操作杆等，均属接触式测量。该方法同测量绝缘电阻一样，需在良好的天气下进行。带电接触式操作，危险性极大！
        4、交流耐压法
        交流耐压法，也是利用劣质绝缘子的绝缘特性下降，耐压降低来判断劣质绝缘子的。中试控股这种方法判断绝缘子的优劣最直接、最权威、也是检验其他方法有效性和检出劣质绝缘子真伤的依据。但该方法需将绝缘子拆换，难以现场测量。
        5、红外热像仪检测绝缘子劣化
        红外热像仪检测绝缘子的基本原理，是根据绝缘子串的分布电压，在各片绝缘子上反映的热分布，进行成像处理来检测绝缘子的，红外热成像仪可在远距目标的地面测量，该测量受温度变化影响较大，对间隙长的放电不敏感。
        6、紫外成像法
        微小但稳定的表面局部放电，会导致复合绝缘子伞裙和护套形成碳化通道或电蚀损。当绝缘子表面形成碳化通道时，其使用寿命会大大降低，甚至在短期内被击穿。利用电子紫外光学探测仪，可以带电检测复合绝缘子表面，由于局部放电而形成的碳化通道和电蚀损中带电粒子会放出紫外线。当绝缘子表面形成导电性碳化通道时，局部放电之处，要求在夜间、正温度环境下操作，这要求检测应在高湿度甚至有降雨的环境中进行。但检测结果容易受到观察角度的影响，检测设备也较gui。

3.1 无线绝缘子分布电压测量表注意事项

1. 试验过程中，探测器与手持机相互之间必须保持在通信距离范围之内。即：探测器与手持机之间的距离不得大于100米。试验和工作期间，必须安装合适的探头。

2. 在带电设备上作业，必须通过绝缘操作杆进行。在测量时，探测器A、B探头必须可靠地接触被测绝缘子两端的金具部分；

3. 探测器上LED绿灯有规律地闪亮，表示探测器正在发射信号。如果LED灯发出微弱的光，表示探测器需要及时更换电池，仍不能正常工作，探测器可能有故障，应从绝缘杆上取下送回修理。

4. 测量结束后，长按探测器开关按钮至LED灯变红后松开，即可关闭探测器。
