高压绝缘子芯棒测量装置

1.绝缘电阻的测试
清洁干燥的良好绝缘子，其绝缘电阻是很高的。电瓷有裂纹时，中试控股绝缘电阻一般也没有明显的降低。当电瓷龟裂处有湿气及灰尘、脏污入侵后，绝缘电阻将显著下降，仅为数百甚至数十兆欧，用兆欧表可以明显地检出。测量多元件支柱绝缘子每一元件的绝缘电阻时，应在分层胶合处绕铜线，然后接到兆欧表上，以免在不同位置测得的绝缘电阻数值相差太大，造成误判断。《规程》中试控股规定，用2500V兆欧表测量绝缘电阻时，多元件支柱绝缘子和每片悬式绝缘子的绝缘电阻不应低于300MΩ。500kV悬式绝缘子的绝缘电阻不低于500MΩ。

2.交流耐压试验
中试控股对于单元件的支柱绝缘子，交流耐压目前是zui有效、zui简易的试验方法。预防性试验时，可用交流耐压试验代替测量电压分布和绝缘电阻，或用它来zui后判断用上述方法检出的绝缘子。
对于绝缘子的交流耐压试验，各级电压的支柱绝缘子和悬式绝缘子的交流耐压试验电压标准见表1-1和表1-2。按试验电压标准耐压1min，在升压和耐压过程中不发生跳弧为合格。

绝缘子的使用方法及用途

绝缘子测试仪用途：

  采用进口集成电路，根据部颁标准研制，是测量绝缘子的专用设备，处于国内领先水平。

  主要用于电力高压输电线路绝缘电阻的现场测试，以便及时更换绝缘电阻不符合要求的绝缘子，确保输电线的可靠安全运行。也可以作为绝缘电阻表使用。

绝缘子分布电压测试仪使用方法：

  1、检查电压：在测量之前，可以先检查一下本测试仪内部的测量电压，以确定本测试仪是否正常。方法是：将“测试开关”拨到“×10V”，将“电源开关”拨到“开”，当“测试杆”都悬空时，“显示屏”的读数×10，就是本测试仪内部的测量电压。例：“显示屏”的读数为[520]，那么测试仪内部的测量电压就是5200V。

  2、调零：为了使测量的电阻值准确地显示出来，在测量之前，可以先调零。方法是：将“测试开关”拨到“MΩ”，将两“测试杆”用导线短路，再将“电源开关”拨到“开”，“显示屏”的读数应为[000]，若不是[000]，可调整“调零口”，使之显示[000]。

  3、测试：首先将两“测试杆”拉起，将“测试开关”拨到“MΩ”，再将“电源开关”拨到“开”，“显示屏”显示为[1000]，将两测试杆分别接触被测绝缘子两端金属部分，使之接触良好，“显示屏”即显示被测的绝缘子的绝缘电阻值，单位为“MΩ”。显示若为[1000]，则说明被测的绝缘子的绝缘电阻值＞2000MΩ，说明绝缘子正常；如果“显示屏”显示的电阻值太小，说明绝缘子漏电或击穿，不能用。如果测试杆与绝缘子接触不良，也会显示[1000]，使用时应该注意。

  提示：本测试仪应在停电状态下检测绝缘子，在使用中，若已经知道测试仪正常，也不需要显示电阻的准确值，则不必检查电压和调零，可直接测试。若要测试较高处的绝缘子，可在“连杆固定板”上增加连杆。

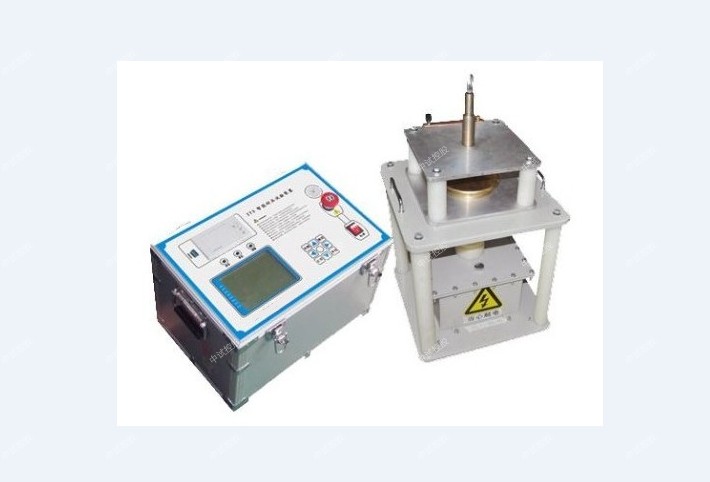

ZSML-20S绝缘子芯棒泄露电流试验装置

一、用途
绝缘芯棒泄露电流智能试验装置是根据zui新电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。中试控股设备由智能控制箱和高压电极组件两部分组成。

二、特点
1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 高压绝缘子芯棒测量装置完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

三、ZSML-20S绝缘子芯棒泄露电流试验装置技术参数
设备容量：2kVA
输入电压：220V
额定输入电流：9.1A
高压输出：0-20kV
额定输出电流：2.000mA
分辨率：0.1uA
电极zui大开距：50mm
电极zui大直径：￠150mm
设备固有泄漏：0.12mA/20kV（基本线性）
计时范围：0-999S
环境温度：－20℃至50℃
电压精度：  ≤1.5% (F.S)± 5个字
电流精度：  ≤1.5% (F.S) ± 5个字

四、ZSML-20S绝缘子芯棒泄露电流试验装置操作方法及步骤：
1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）
2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. 将第二步取下的相同高度被试块放入电极间，中试控股然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. ZSML-20S绝缘子芯棒泄露电流试验装置用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 不同高度和直径的被试块，都可以按照2-6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。
五、ZSML-20S绝缘子芯棒泄露电流试验装置注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 高压绝缘子芯棒测量装置仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 请不要私自拆卸、分解或改造仪器，否则有触电的危险。

按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。

绝缘子俗称瓷瓶，它是用来支持导线的绝缘体。绝缘子可以保证导线和横担、杆塔有足够的绝缘。它在运行中应能承受导线垂直方向的荷重和水平方向的拉力。它还经受着日晒、雨淋、气候变化及化学物质的腐蚀。因此，绝缘子既要有良好的电气性能，又要有足够的机械强度。绝缘子的好坏对线路的安全运行是十分重要的。中试控股电容测试仪采用新型励磁线圈进行真空度的不拆卸测量,具有使用方便,不拆卸测量和测试精度高等优点,是一种实用的检测仪器,适用于电力,钢铁,石化,纺织,煤炭,铁路等部门.       绝缘子按结构可分为支持绝缘子、悬式绝缘子、防污型绝缘子和套管绝缘子。架空线路中所用绝缘子，常用的有针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、棒式绝缘子和拉紧绝缘子等。绝缘子的电气性故障有闪络和击穿两种。闪络发生在绝缘子表面，可见到烧伤痕迹，通常并不失掉绝缘性能;击穿发生在绝缘子的内部，通过铁帽与铁脚间瓷体放电，外表可能不见痕迹，但已失去绝缘性能，也可能因产生电弧使绝缘子完全破坏。对于击穿，应注重检查铁脚的放电痕迹和烧伤情况
