支柱绝缘子芯棒检测仪

绝缘子破坏性试验项目简述
1、中试控股复合绝缘子在自然污秽状况下进行工频干、湿闪络电压对比试验
当工频干、湿闪络电压差值在30％以上时，应将绝缘子表面污秽清洗干净，重新作上述试验，工频干、湿闪络电压差值不应超过30％。
2、陡波冲击试验
复合绝缘子放入质量分数为0.1％的NaCl水槽中沸腾煮24h后，在48h内完成陡度为1000kV／μs、正负机型各5次的陡波冲击试验。试验中不应发生击穿或损坏。
3、机械负荷耐受试验
先将机械负荷平稳地升到50％SML，耐受1 min，然后在30～90s内将机械负荷升到额定机械负荷SML，中试控股耐受1min。在这期间试品不应发生芯棒破坏、抽芯、端部附件破坏、伞裙套裂纹、密封件开裂等现象。然后增加负荷直至试品被拉断。
4、2m跌落试验
中试控股将复合绝缘子水平置于距地面高2m处，向下自由跌落3次，伞裙不应出现断裂，否则认为老化。跌落地为干净的水泥地面。
另外还有表面污层盐密测量、端部密封测量等试验室试验项目。

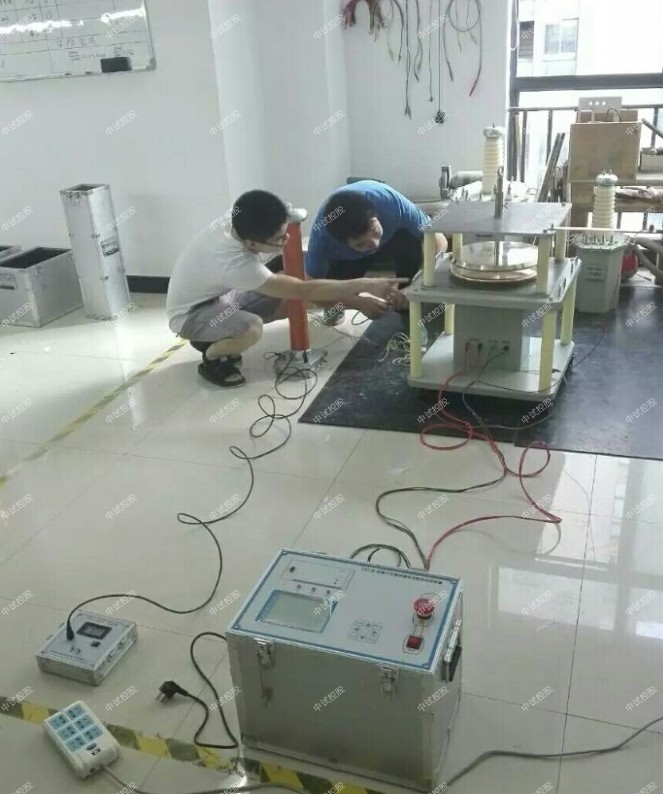

ZSML-20S绝缘子芯棒泄露电流试验装置

一、用途
绝缘芯棒泄露电流智能试验装置是根据zui新电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。中试控股设备由智能控制箱和高压电极组件两部分组成。

二、特点
1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

三、ZSML-20S绝缘子芯棒泄露电流试验装置技术参数
设备容量：2kVA
输入电压：220V
额定输入电流：9.1A
高压输出：0-20kV
额定输出电流：2.000mA
分辨率：0.1uA
支柱绝缘子芯棒检测仪电极zui大开距：50mm
电极zui大直径：￠150mm
设备固有泄漏：0.12mA/20kV（基本线性）
计时范围：0-999S
环境温度：－20℃至50℃
电压精度：  ≤1.5% (F.S)± 5个字
电流精度：  ≤1.5% (F.S) ± 5个字

四、ZSML-20S绝缘子芯棒泄露电流试验装置操作方法及步骤：
1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）
2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. 将第二步取下的相同高度被试块放入电极间，中试控股然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. ZSML-20S绝缘子芯棒泄露电流试验装置用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 不同高度和直径的被试块，都可以按照2-6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。
五、ZSML-20S绝缘子芯棒泄露电流试验装置注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 支柱绝缘子芯棒检测仪仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 请不要私自拆卸、分解或改造仪器，否则有触电的危险。

按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。

做绝缘子盐密试验的测试方法及试验步骤

一、裙或绝缘子片数的选取
1、支柱绝缘
110～500 kV支柱绝缘子，带电绝缘子均应取上数第二片、中间一片、倒数第二片三个单元裙段；非带电绝缘子应取任意位置的三片单元裙段。分别擦洗每个单元裙段的表面污秽，然后分别测量每个单元裙段的污液电导率，并计算各单元裙段的盐密，后取各单元裙段盐密值的均值作为整支绝缘子的盐密。
2、盘形悬式绝缘子串
110～500kV绝缘子串，带电绝缘子均应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子应取任意位置的三片绝缘子。分别擦洗每片绝缘子的表面污秽，然后分别测量每片绝缘子的污液电导率，并计算各片绝缘子的盐密，后取各片绝缘子盐密值的均值作为整串绝缘子的盐密。
二、去离子水(蒸馏水)的用量
a)方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子(包括悬式绝缘子及支柱绝缘子的单元裙段)的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量见下。
b)方法二：按每平方厘米表面积用水0.2ml计算总用水量。
三、刷洗绝缘子表面污秽
1、中试控股打开密封袋，取出第一张专用盐密取样巾，擦拭绝缘子，直至绝缘子表面基本洁净；
2、取出第二张专用盐密取样巾，擦拭绝缘子，直至绝缘子表面完全洁净；
3、将上述两张沾有绝缘子污秽的取样巾放人准备好的去离子水中，充分搅拌，使污秽充分溶解在去离子水中，得到污秽溶液。
注：如果因绝缘子积污过重或绝缘子表面积过大，两张一组的盐密取样巾难以擦净绝缘子时，可以适当增加取样巾的数量。例如，以三张取样巾为一组用于擦洗一片绝缘子。
