ZSKC-II开关特性测试仪

高压开关特性测试的原理

高压开关的行程–时间特性是表征高压开关机械特性的重要参数，也是计算高压开关分、合闸速度的依据。高压开关分合闸速度，尤其是开关合闸前、分闸后的动触头速度，对开关的开断性能有至关重要的影响。

由于开关动触头作直线运动，可以安装一个与动触头一起运动的附加件，当动触头做分、合操作时，该附加件随连杆做直线运动，通过光电传感器，将连续变化的位移量变成一系列电脉冲信号。

中试控股记录该脉冲的个数，就可以实现动触头全行程参数的测量;同时，记录每一个电脉冲产生的时刻值，将位移同时间相除，就可计算出动触头运动过程中的最大速度和平均速度。

目前测量高压开关的行程–时间特性，多采用ZSKC-II开关特性测试仪进行，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压开关的机械动特性参数。

为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数，测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
1.仪器自动识别断口分、合闸状态，防止误操作。
2.独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
3.机内可存储100组测试结果。
4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单
    操作提示，人性化菜单式界面，操作简便。
5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。独立而特殊的分合闸控制单元，即分或合闸控制单元，即可做合闸也可以做分闸试验。如其中一个控制回路坏掉了，不影响使用。
7.本中试控股仪器可进行电动和手动分合测试。
8.可进行高、低电压实验，自动寻找最低分或合闸电压。
9.重合闸试验，可做合分、分合，分合分等参数测量。
10.真空接触器（单线圈）参数测量。
11.全自动完成断路器老化试验（寿命测试）。

二、技术参数：
1．时间测量：12路
            固有分闸（合闸）时间
            分闸（合闸）相内不同期
            分闸（合闸）相间不同期
            合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～15000ms
准确度：0.5%±2个字，
速度测量：刚分（刚合）速度
            指定时间段（行程段或角度段）平均速度
    2. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s，
360°角度传感器0.01～25.00m/s
3．行程测量：动触头行程（行程）
             接触行程（开距）
             超程
4. 传感器测量范围：直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm
                   直线位移传感器300mm，分辨率:0.1mm，行程10～300mm(选配）
                   直线位移传感器500mm，分辨率:1mm，行程10～500mm（选配）
                       360线传感器：360о,分辨率:0.25о,行程1mm～1000mm
5. 电流测量范围：0～15A，分辨率：0.01A，显示电流值为线圈电流最大值。
6．显示屏：320×240液晶屏，对比度可调
7．数据存储：可存储100组测量数据
8．打印机：高速热敏打印机
9. 仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
10．直流电源：输出电压：25～265V连续可调，输出电流：≤ 15A(短时)
11. 外触发触发电压：AC/DC10-300V，电流≤120A
12. 储能电机电源：输出电压：25～265V连续可调，输出电流：≤ 15A(短时)
13．主机体积：360×250×140mm
14．使用环境：  -10℃~+50℃
15．相对湿度：≤90%

术语定义
a) 三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。
b) 同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。
c) 弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。
d) 分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。
e) 合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
f) 重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。
g) 刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。
h) 开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。
i) 分（合）闸最大速度：指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。
j) 分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。

ZSKC-II开关特性测试仪的使用方法

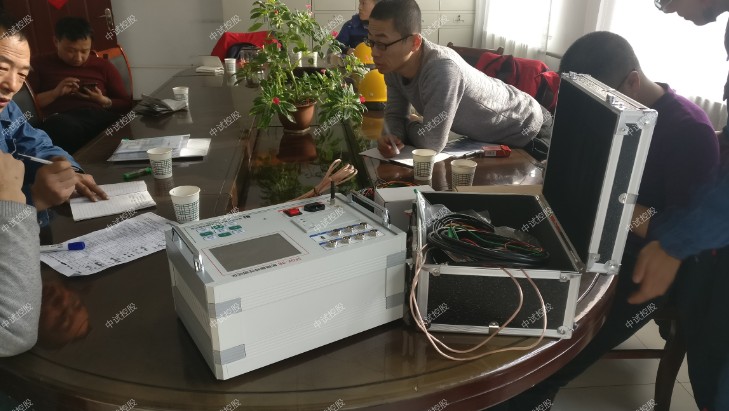

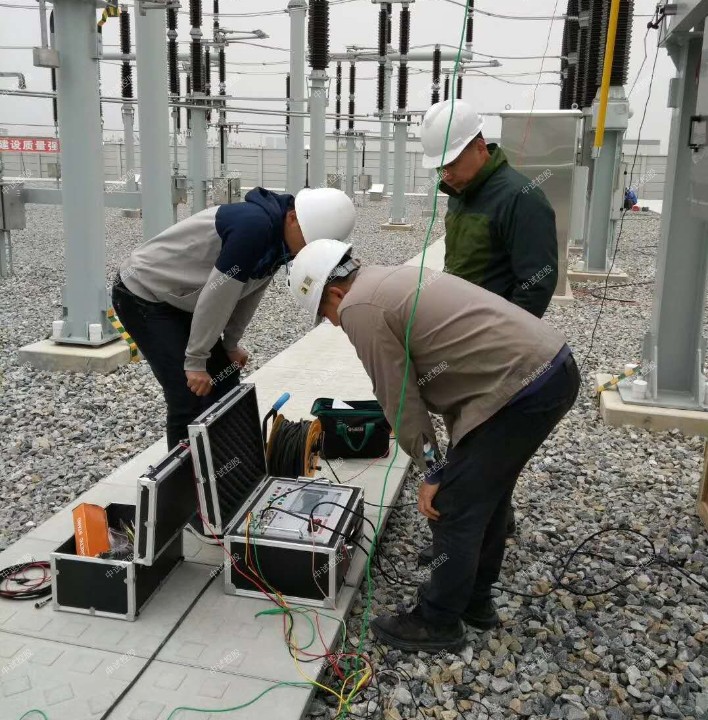

高压开关动作时间测试。将ZSKC-II开关特性测试仪的合闸、分闸控制线分别接入断路器的二次控制线中，用试验接线将断路器一次各断口的引线接入断路器机械特性测试仪的时间通道。测试步骤如下:

1、将可调直流电源调至断路器额定操作电压，通过控制断路器机械特性测试仪，在额定操作电压及额定机构压力下对断路器进行合闸、分闸操作，测得各相合闸、分闸动作时间。

2、三相合闸时间中的最大值和最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期。

3、对于一些多断口断路器，如果断路器每相存在多个断口的合闸、分闸时间，并得出同相各断口合闸、分闸的不同期。

4、如果断路器带有合闸电阻，则应同时测量合闸电阻的预先投入时间。

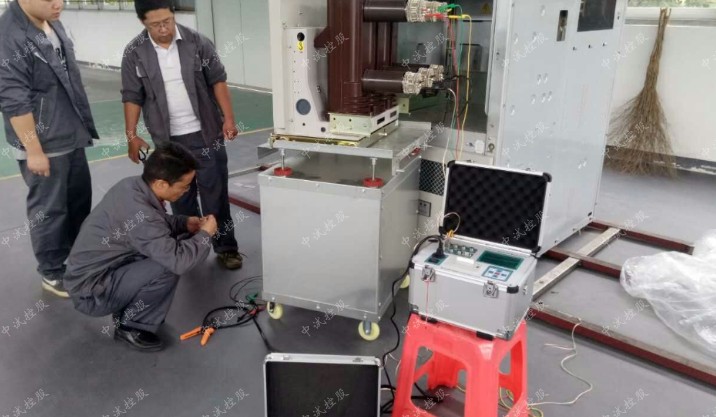

       断路器动作速度的测试。可结合断路器动作时间测试同时进行，将测速传感器固定可靠，并将传感器运动部分牢固连接至断路器机构的速度测量运动部件上。利用ZSKC-II开关特性测试仪进行断路器合闸、分闸操作，即得测试结果

ZSKC-II开关特性测试仪的使用注意事项

1、初次使用时，请用手动调整开关，使采样尺下端（尺与采样杆连接处）在做分、合闸试验时，不至碰到光电取样块（必要时可锯断采样连接杆上端）。

2、如果液晶显示器出现字不清楚或屏幕背景太黑，请用一字小改刀调整下方的“背光调节”电位器，便可改善显示效果。

3、当机器出现死机时，请按[复位]键。

4、中试控股当打印机出现不正常打印时，请关机后约半分钟再开机。
