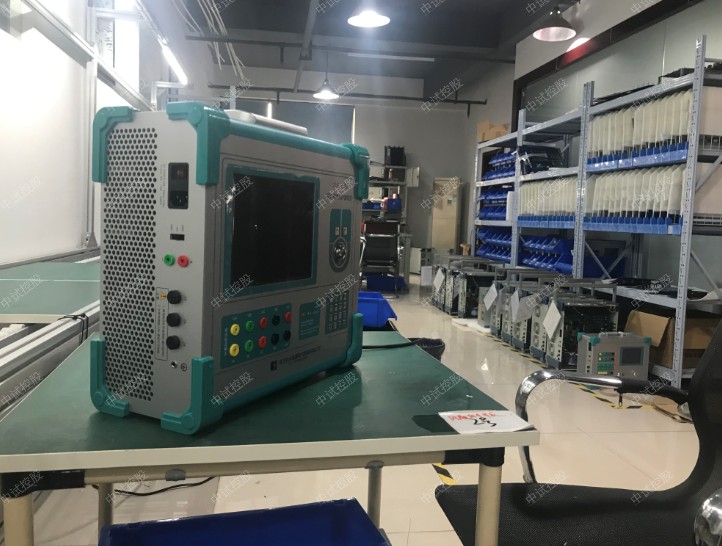

ZSJB-VI微机保护测试仪
本模块主要用于测试差动保护的谐波制动特性,也可用于其它谐波保护的测试。既测试差动继电器,也能测试微机差动保护。既可单通道输出谐波叠加差流,也能按“一侧差流,另外一侧谐波的方式”选择双通道输出。最高能输出9次谐波,基本满足了一般谐波试验的要求。
软件界面与“交流试验”风格相似,力求试验时操作简便
可任意叠加最多9次谐波分量,且各谐波的幅值或相位可任意设置
可在不停止输出的试验状态下直接修改电流的幅值、相位、变化步长或改变变量相别
试验时,变量的变化方式可在手动和自动加、减之间随意选择,灵活控制
以图形形式实时显示两通道叠加的波形,便于直观观察试验过程
ZSJB-VI微机保护测试仪几种常用的微机差动保护的参数设置说明
— 差动模块可用3路电流进行试验。当用3路电流试验时,每相电流最大输出到40A。
● 3路电流差动时,按说明书“差动保护”章节中的接线图进行接线
— 大部分保护的参数定值直接给出电流值,比如,差动门槛值:2A,单位为:A。但也有部分保护给出的各项定值不是电流值,而只是一个系数。比如,差动门槛值:0.3,没有单位。实际上,这是以“标么值”的形式给出保护定值。将标么值转换为实际的电流,一般可按以下方法:实际的电流值=标么值×高压侧额定电流。

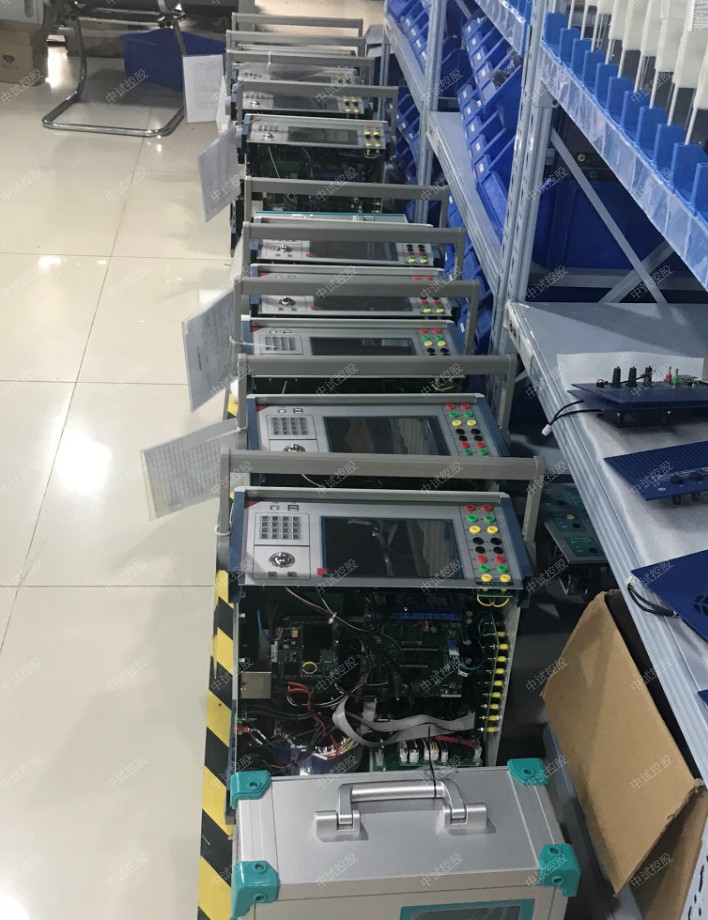

简介
1、ZSJB-VI微机保护测试仪(ZSJB-1200B微机继电保护测试仪(6相工控机型) )本装置采用高性能工控机作为控制微机,直接运行Window操作系统。
2、试验的全过程及试验结果均在液晶显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。
3、微机继电保护测试仪对测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展,应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。ZSJB-1200B微机继电保护测试仪(6相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上,认真总结前几代产品的开发、生产经验,并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。
特征
1.输出多达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式。
2.高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3.输出端采用高保真、高可靠性模块式线性功放,而非开关型功放。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
4.输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进 技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
5.可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
6.设有一路独立110V 及 220V专用可调直流电源输出,方便现场检验使用。
7.新一代ZSJB-1200B测试仪设有10路开入和8路开出,方便做备自投试验。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。
8.提供各种自动测试软件模块和GPS同步触发试验(选配)等。
9.可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等。
10.散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
ZSJB-VI微机保护测试仪参数
交流电流输出
六相电流输出时每相输出 0~30A 输出精度:<0.1级
三相电流输出时每相输出 0~60A
六相并联电流输出 0~180A
相电流长时间允许工作值 10A
相电流最大输出功率 80VA
六相并联电流最大输出时允许工作时间 10s
频率范围 0~1000Hz
谐波次数(基波) 0~20次
直流电流输出
电流输出 0~±10A/每相,0~±60A/6并 输出精度:<0.5级
最大输出负载电压 18V
交流电压输出
相电压输出 0~120V 输出精度:<0.1级
线电压输出 0~240V
相电压/线电压输出功率 80VA/100VA
频率范围 20~1000Hz
谐波次数(基波) 1~20次
直流电压输出
相电压输出幅值 0~±160V 输出精度:<0.5级
线电压输出幅值 0~±320V
相电压/线电压输出功率 70VA/140VA
开关量输入
通 道 数 10对
输入方式 空接点:1~20mA,24V
电位接点接入:“0”:0~+6V;“1”:+11V~+250V
开关量输出
通 道 数 8对
输出方式 DC:220V/0.2A;AC:220V/0.5A
时间测量
0.1ms~9999s 测量精度:<0.1ms
尺 寸
480×360×200mm3
重 量
20kg
电 源
AC 220V±10% 50Hz±10% 10A
环境温度
-10℃~+50℃
ZSJB-VI微机保护测试仪注意事项
平衡系数的设置,平衡系数设置不对可能会使测试出来的曲线与整定的曲线偏差较大。
制动公式的选择,制动公式选择不对会使测试出来的曲线以及计算出来的制动系数都会和保护的整定值有很大的偏差,甚至完全不对。
用三相电流做试验时,若补偿电流未加进去,试验时往往是第一个动作点动作正确,而其后的动作点都是加上电流就动作。这是因为未加补偿电流,虽然我们要做的试验相没满足差动动作条件,但是补偿相的差流会超过差动整定值,所以保护很快出口。
