BZC-10A直流电阻测试仪

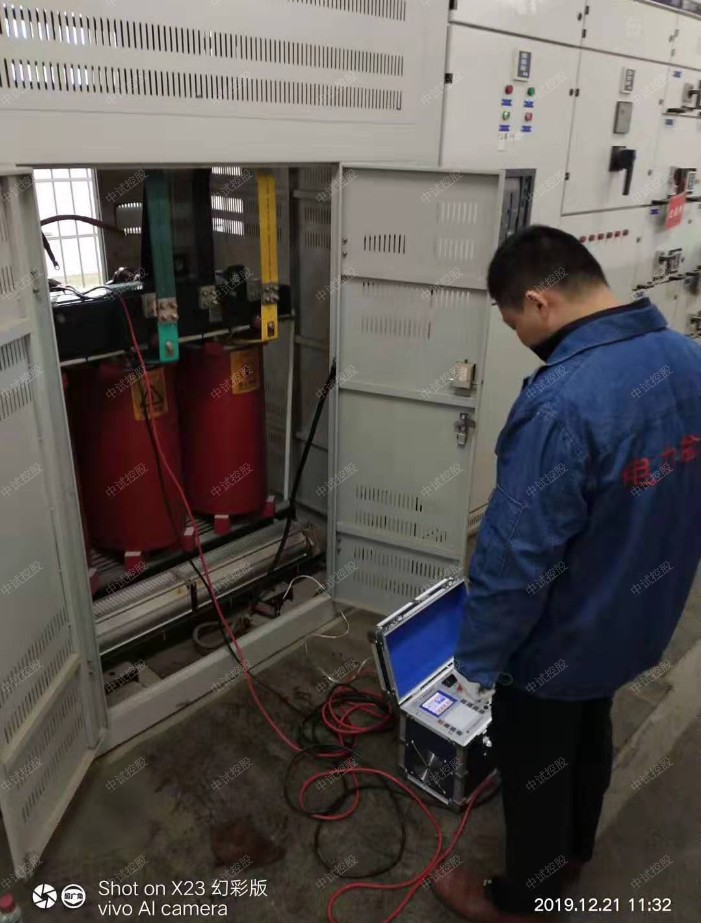

如何测量变压器的绕组直流电阻？

测量变压器绕组的直流电阻时预试中必不可少的试验项目，除了按照中试控股《预规》要求的周期外，它还是检查故障的重要项目。通过直流电阻的测试可以检查如下问题：绕组的焊接质量；分接开关各个位置接触是否良好：绕组或引线有无断裂；并联支路是否有断股；层、匝间有无短路现象等。它和其他试验的配合（如色谱分析）可以有效地发现故障部位。

测量方法

测量方法可以分为传统得测量法和新型快速测试仪测量法两种。

1、传统的测量法

传统的测量法有通常使用的电桥法和电压降法。尤以电桥法居多。中试控股测量时应注意在拉合电源开关时，由于变压器绕组的电感作用会产生感应高电压，须防止电人。除测绕组电阻外，还应测量分接头位置的绕组电阻。测量时应将分接开关反复切换几次，防止油膜等污物的影响。

常规用途
直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

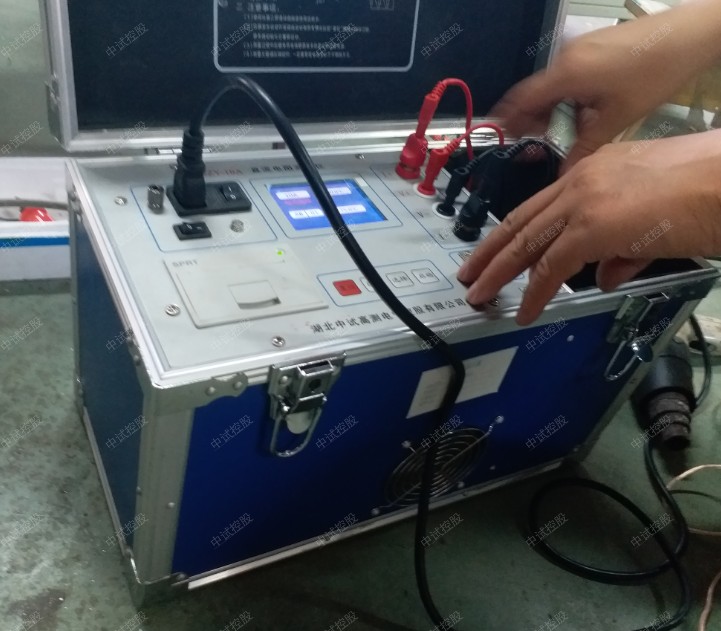

中试控股为了满足变压器直流电阻测量的需要，本公司利用自身技术优势最新开发研制了一款BZC-10A变压器直流电阻测试仪。本仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

安全事项
1、本BZC-10A变压器直流电阻测试仪户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
2、使用本仪器前一定要认真阅读本手册。
3、BZC-10A变压器直流电阻测试仪的操作者应具备一般电气设备或仪器的使用常识。
4、本中试控股仪表属高精密仪表，应避免剧烈振动。
5、对本仪器的维修、维护和调试应由专业人员进行。
6、测试完毕后一定要等放电指示完成后，再关闭电源，拆除测试线。
7、测量无载调压变压器，一定要等放电提示结束后，再切换变压器档位。
8、中试控股在测试过程中，禁止拆卸和移动测试夹和供电线路。

BZC-10A变压器直流电阻测试仪依据的相关标准如下表所示：
1、GB50150-2006《电气装置安装工程电气设备交接试验标准》
2、GB6587-86《电子测量仪器环境试验总纲》
3、GB6593-86《电子仪器质量检定规则》
4、DL/T845.3-2004《电力行业标准直流电阻测试仪通用技术条件》
5、DL/T 596-2005《电力设备预防性试验规程》
6、DL/T 846-2004《高电压测试设备通用技术条件系列标准》
7、GB1094.1-GB1094.6-96《外壳防护等级》

突出优势
1、BZC-10A变压器直流电阻测试仪输出电流大，且重量轻，轻巧强大，方便携带。
2、中试控股提供6档输出电流选择和一个自动档，最大可以输出10A电流。
3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
5、本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
7、本机具有音响放电报警，放电指示清晰，减少误操作。
8、中试控股本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

技术指标
BZC-10A变压器直流电阻测试仪工作电源 直流：内置12.6V/2.2AH锂电池（专用电源适配器）
输出电流 <5mA、100mA、300mA、1A、5A、10A、自动
量程(电阻量程切换)
10A档 0～0.5Ω
5A档 2mΩ～1Ω
1A档 30mΩ～6Ω
300mA档 100mΩ～20Ω
100mA档 300mΩ～60Ω
5mA档 30Ω～20kΩ
准确度 ±(0.2%RD+0.05%FS)
最小分辨率 0.1μΩ
显示 大屏幕彩色液晶显示屏，阳光下可清晰显示
工作温度 -10～40℃
环境湿度 ≤80%RH，无结露
储存条件 -20℃~50℃，≤95％RH, 无结露
体积 长320mm×宽270mm×高150mm
主机净重 2.5Kg（含电池）

基本配置：
便携式中试控股主机一台
专用测试线一套
电源适配器一个
标准电阻  一只
打印纸    一卷
使用说明书一份
合格证

注意事项
1、BZC-10A变压器直流电阻测试仪在测量无载调压变压器倒分接前一定要复位，放电结束后，报警声停止，方可切换分接点。
2、有载调压的变压器测量高压侧电阻时从1或17最大电阻档开始测量。
3、拆线前，一定要等放电结束后，报警声停止，再进行拆线。
4、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，即使强行继续测试结果稳定性差。欠量程时，电流太小，对于大容量变压器数据不稳定。当出现此两种状态时要确认量程，选择适合的量程进行测试。
5、测试数据不稳或误差较大，出现此种情况首先检查测试线，是否有虚接、松动。如果还不能解决，检查试品是否锈蚀。
测试过程一直显示“充电中. . . . ”出现此种情况，首先排除变压器磁路问题，如果长时间电流没有变化一直在零附近，6、应检查线路是否存在断路现象。
7、中试控股测试过程中如果电量不足，可连接充电器进行应急测试。

4.测量速度快，结果稳定可靠。

6.中试控股BZC-10A变压器直流电阻测试仪为保证液晶使用寿命，请避免仪器长时间在阳光下暴晒。
