BZC-5A/10A变压器直流电阻测试仪

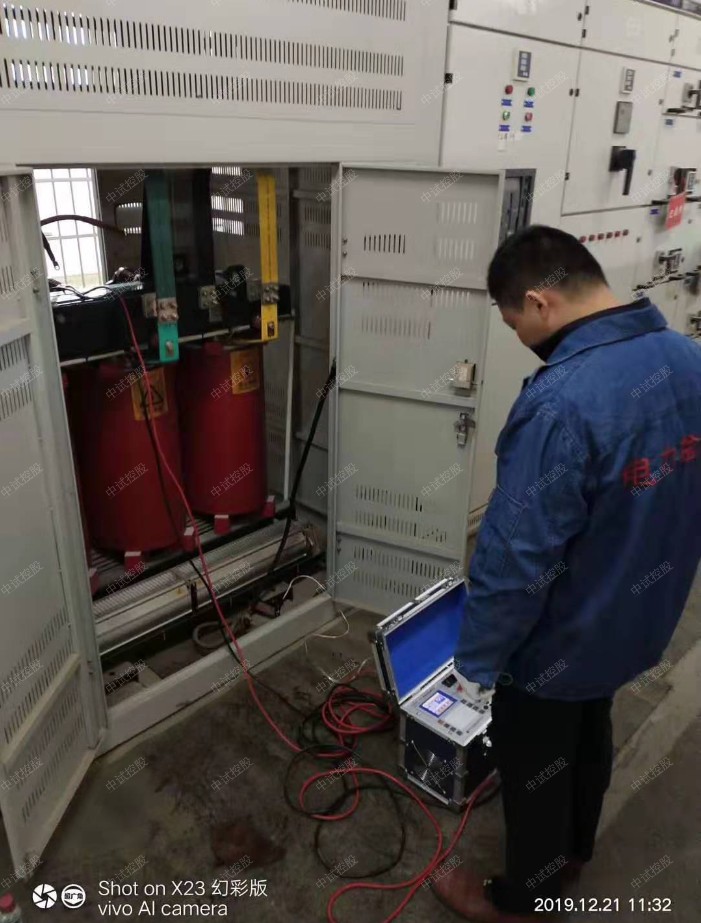

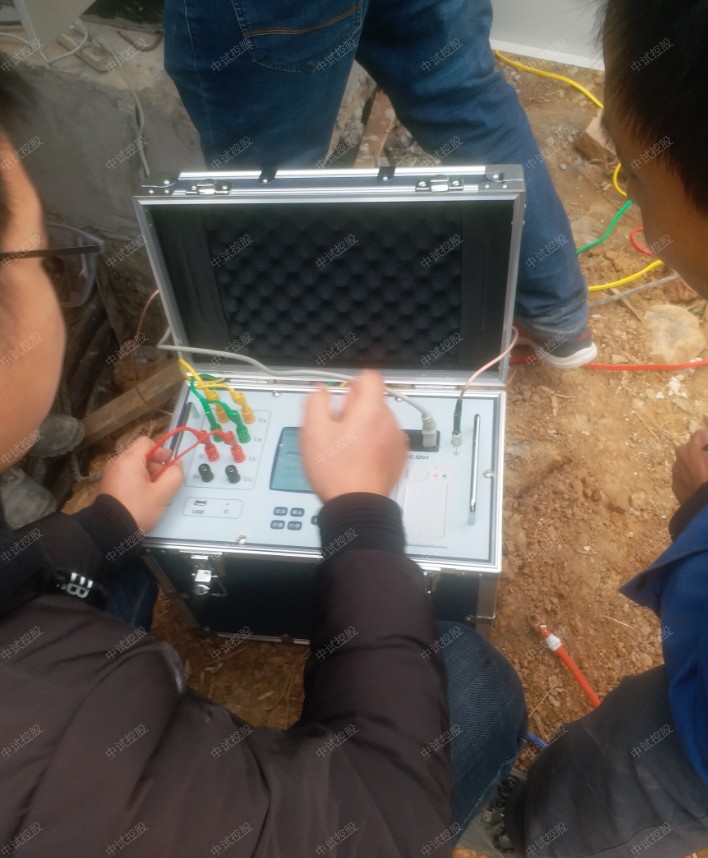

直流电阻测试仪测试与中试控股操作方法

变压器的直流电阻是中试控股变压器制造中半成品、成品出试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司中试控股利用自身技术优势了本款直流电阻测试仪。该中试控股仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

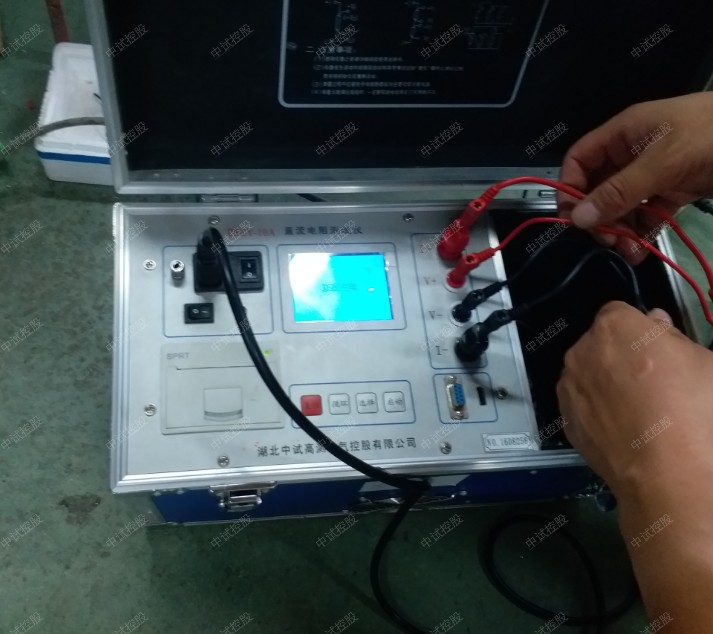

BZC-5A变压器直流电阻测试仪

常规用途
直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
中试控股为了满足变压器直流电阻测量的需要，本公司利用自身技术优势最新开发研制了一款BZC-5A变压器直流电阻测试仪。本仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

安全事项
1、本BZC-5A变压器直流电阻测试仪户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
2、使用本仪器前一定要认真阅读本手册。
3、BZC-5A变压器直流电阻测试仪的操作者应具备一般电气设备或仪器的使用常识。
4、本中试控股仪表属高精密仪表，应避免剧烈振动。
5、对本仪器的维修、维护和调试应由专业人员进行。
6、测试完毕后一定要等放电指示完成后，再关闭电源，拆除测试线。
7、测量无载调压变压器，一定要等放电提示结束后，再切换变压器档位。
8、中试控股在测试过程中，禁止拆卸和移动测试夹和供电线路。

BZC-5A变压器直流电阻测试仪依据的相关标准如下表所示：
1、GB50150-2006《电气装置安装工程电气设备交接试验标准》
2、GB6587-86《电子测量仪器环境试验总纲》
3、GB6593-86《电子仪器质量检定规则》
4、DL/T845.3-2004《电力行业标准直流电阻测试仪通用技术条件》
5、DL/T 596-2005《电力设备预防性试验规程》
6、DL/T 846-2004《高电压测试设备通用技术条件系列标准》
7、GB1094.1-GB1094.6-96《外壳防护等级》

突出优势
1、BZC-5A变压器直流电阻测试仪输出电流大，且重量轻，轻巧强大，方便携带。
2、中试控股提供6档输出电流选择和一个自动档，最大可以输出5A电流。
3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
5、本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
7、本机具有音响放电报警，放电指示清晰，减少误操作。
8、中试控股本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

技术指标
BZC-5A变压器直流电阻测试仪工作电源 直流：内置12.6V/2.2AH锂电池（专用电源适配器）
中试控股输出电流 <5mA、100mA、300mA、1A、5A、自动
量程(电阻量程切换)
5A档 2mΩ～1Ω
1A档 30mΩ～6Ω
300mA档 100mΩ～20Ω
100mA档 300mΩ～60Ω
5mA档 30Ω～20kΩ
准确度 ±(0.2%RD+0.05%FS)
最小分辨率 0.1μΩ
显示 大屏幕彩色液晶显示屏，阳光下可清晰显示
工作温度 -10～40℃
环境湿度 ≤80%RH，无结露
储存条件 -20℃~50℃，≤95％RH, 无结露
体积 长320mm×宽270mm×高150mm
主机净重 2.5Kg（含电池）

基本配置：
便携式中试控股主机一台
专用测试线一套
电源适配器一个
标准电阻  一只
打印纸    一卷
使用说明书一份
合格证

注意事项
1、BZC-5A变压器直流电阻测试仪在测量无载调压变压器倒分接前一定要复位，放电结束后，报警声停止，方可切换分接点。
2、有载调压的变压器测量高压侧电阻时从1或17最大电阻档开始测量。
3、拆线前，一定要等放电结束后，报警声停止，再进行拆线。
4、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，即使强行继续测试结果稳定性差。欠量程时，电流太小，对于大容量变压器数据不稳定。当出现此两种状态时要确认量程，选择适合的量程进行测试。
5、测试数据不稳或误差较大，出现此种情况首先检查测试线，是否有虚接、松动。如果还不能解决，检查试品是否锈蚀。
测试过程一直显示“充电中. . . . ”出现此种情况，首先排除变压器磁路问题，如果长时间电流没有变化一直在零附近，6、应检查线路是否存在断路现象。
7、中试控股测试过程中如果电量不足，可连接充电器进行应急测试。

BZC-10A变压器直流电阻测试仪
常规用途
直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
中试控股为了满足变压器直流电阻测量的需要，本公司利用自身技术优势最新开发研制了一款BZC-10A变压器直流电阻测试仪。本仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

安全事项
1、本BZC-10A变压器直流电阻测试仪户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
2、使用本仪器前一定要认真阅读本手册。
3、BZC-10A变压器直流电阻测试仪的操作者应具备一般电气设备或仪器的使用常识。
4、本中试控股仪表属高精密仪表，应避免剧烈振动。
5、对本仪器的维修、维护和调试应由专业人员进行。
6、测试完毕后一定要等放电指示完成后，再关闭电源，拆除测试线。
7、测量无载调压变压器，一定要等放电提示结束后，再切换变压器档位。
8、中试控股在测试过程中，禁止拆卸和移动测试夹和供电线路。

BZC-10A变压器直流电阻测试仪依据的相关标准如下表所示：
1、GB50150-2006《电气装置安装工程电气设备交接试验标准》
2、GB6587-86《电子测量仪器环境试验总纲》
3、GB6593-86《电子仪器质量检定规则》
4、DL/T845.3-2004《电力行业标准直流电阻测试仪通用技术条件》
5、DL/T 596-2005《电力设备预防性试验规程》
6、DL/T 846-2004《高电压测试设备通用技术条件系列标准》
7、GB1094.1-GB1094.6-96《外壳防护等级》

突出优势
1、BZC-10A变压器直流电阻测试仪输出电流大，且重量轻，轻巧强大，方便携带。
2、中试控股提供6档输出电流选择和一个自动档，最大可以输出10A电流。
3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
5、本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
7、本机具有音响放电报警，放电指示清晰，减少误操作。
8、中试控股本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

技术指标
BZC-10A变压器直流电阻测试仪工作电源 直流：内置12.6V/2.2AH锂电池（专用电源适配器）
输出电流 <5mA、100mA、300mA、1A、5A、10A、自动
量程(电阻量程切换)
10A档 0～0.5Ω
5A档 2mΩ～1Ω
1A档 30mΩ～6Ω
300mA档 100mΩ～20Ω
100mA档 300mΩ～60Ω
5mA档 30Ω～20kΩ
准确度 ±(0.2%RD+0.05%FS)
最小分辨率 0.1μΩ
显示 大屏幕彩色液晶显示屏，阳光下可清晰显示
工作温度 -10～40℃
环境湿度 ≤80%RH，无结露
储存条件 -20℃~50℃，≤95％RH, 无结露
体积 长320mm×宽270mm×高150mm
主机净重 2.5Kg（含电池）

基本配置：
便携式中试控股主机一台
专用测试线一套
电源适配器一个
标准电阻  一只
打印纸    一卷
使用说明书一份
合格证

注意事项
1、BZC-10A变压器直流电阻测试仪在测量无载调压变压器倒分接前一定要复位，放电结束后，报警声停止，方可切换分接点。
2、有载调压的变压器测量高压侧电阻时从1或17最大电阻档开始测量。
3、拆线前，一定要等放电结束后，报警声停止，再进行拆线。
4、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，即使强行继续测试结果稳定性差。欠量程时，电流太小，对于大容量变压器数据不稳定。当出现此两种状态时要确认量程，选择适合的量程进行测试。
5、中试控股测试数据不稳或误差较大，出现此种情况首先检查测试线，是否有虚接、松动。如果还不能解决，检查试品是否锈蚀。
测试过程一直显示“充电中. . . . ”出现此种情况，首先排除变压器磁路问题，如果长时间电流没有变化一直在零附近，6、应检查线路是否存在断路现象。
7、中试控股测试过程中如果电量不足，可连接充电器进行应急测试。

变压器绕组直流电阻异常了怎么办

第一种情况：同一温度下，各相绕组直流电阻的初值差异常；

第二种情况：同一温度下，各相绕组的互差异常。

不管是那一种情况，对于检修人员来说，需要结合试验数据的特征，以及相关信息，判断数据异常的原因，找到缺陷点，并进行修复。

带分接开关的绕组，回路连接环节较多，容易出现问题，本章中重点进行了说明。

缺陷信息收集

对于不带分接开关的低压绕组，检修人员应该查阅变压器出厂说明书，确定绕组和引线的连接方式，必要时将变压器油撤到手孔以下，打开手孔检查绕组与引线的连接是否松动。

对于带有载分接开关的高压绕组，导电回路构成环节比较多，故障点的排查也相对更为复杂一些，检修人员应该尽可能多的收集信息，辅助判断缺陷的原因，应该收集的信息包括:

1、绕组套管的制造厂和套管代号、导电密封头的结构

2、如果回路中包含有载开关，应核对有载开关的制造厂名和开关型号，检查有载开关动作次数，询问运行人员有载开关经常性调压分接范围

3、如果回路中包含无载开关，应核对无载开关的制造厂名和开关型号，查阅出厂说明 书，确定开关的结构

4、查阅检修记录，近期是否有涉及套管、有载或无载开关的检修工作

5、查阅巡视记录，近期的红外成像仪检测是否发现接头过热缺陷

6、查阅变压器出说明书，确定绕组和引线的连接方

缺陷原因分析判断

1、不带分接开关的绕组直流电阻试验。

不带分接开关的绕组导电回路主要由绕组、引线和出线接线端子构成。绕组和引线之间一般采用接线板对接，螺栓紧固的方式进行连接，导电接触面大，连接方式可靠。

一旦出现 某一相的低压绕组异常，检修人员应首先检查接线端子是否松动或开裂。如果接线端子正常， 那么很有可能是绕组和引线连接板接触不良，必要时撤油至低压接线手孔，打开手孔盖板， 检查绕组和引线的连接情况。

2、中试控股带分接开关的高压绕组直流电阻试验。

这种情况下，构成导电回路的结构元件比较复杂，包含绕组、引线、分接开关、套管导电密封头、接线端子等，其中，分接开关和套管导电密封头的结构最为复杂，也经常出现接 触不良，导致绕组的直流电阻数值超标。

当发生绕组直流电阻异常缺陷时，通常会出现以下 8 类缺陷特征，每类缺陷特征分别对应着一个或多个成因。

1、套管的导电密封头接触不良。这种情况下，缺陷现象应该具有如下特征:

在所有分接位置上，某相绕组的直流电阻数值都明显偏大；

套管的导电密封头结构比较复杂，容易出现接触不良的情况。

2、零点套管的导电密封头接触不良。这种情况下，缺陷现象应该具有如下特征:

在所有分接位置上，三相绕组的直流电阻数值都明显偏大;

零点套管的导电密封头结构比较复杂，容易出现接触不良的情况。

3、切换开关结构原因造成直流电阻异常缺陷现象应该具有如下特征:

直阻测试数据不稳定，级差没有规律。

切换开关的结构较为复杂，但经常出现问题的部分主要是触头组和面板，触头组的电气连接部分和触头组与面板的接触部分容易出现接触不良，导致接触电阻或直流电阻超标。

4、切换开关单数触头或双数触头接触不良，导致直阻异常。 这种情况下，缺陷现象应该具有如下特征:

在奇数分接位置上绕组的直流电阻数值整体偏大，然而在偶 数分接位置上数值正常。

5、选择开关触头接触不良造成的直流电阻异常，选择开关主要涉及引线与开关的连接问题、开关动触头和定触头的接触问题，这两个问 题容易引起接触不良、直流电阻超标。这种情况下，缺陷现象应该具有如下特征:

在某一个固定的分接位置上，绕组直阻偏大，在其他位置上，数值合格；

如果是正反调压方式，上下半区对应的分接位置出现同时偏大的现象。

6、中试控股极性开关接触不良导致的直流电阻异常。这种情况下，缺陷现象应该具有如下特征:

正反调压的有载开关,上半区和下半区直阻数据相比某半区直阻整体偏大，级差比较稳定；

粗细调压的有载开关，在整定位置与上下相邻位置级差变化较大，与历史数据相比整体偏大。

7、引线和绕组的异常情况导致的直阻异常 这种情况下，缺陷现象应该具有如下特征:

某相绕组整体偏大，且级差均匀；

中试控股BZC-10A变压器直流电阻测试仪该相套管结构经检查紧固到位且接触良好，直接将测试线接在引线头上测量， 直阻仍然偏大，且级差均匀;

用手晃动引线，再进行测试，绕组直流电阻数据可能发生明显变化。

8、中试控股无载分接开关接触不良导致的直阻异常 这种情况下，缺陷现象应该具有如下特征:

导电回路中包含无载分接开关

某相绕组直流电阻偏大;

无载分接开关位置指示显示位置不正;
