BZC-10A变压器直流电阻测试仪

变压器绕组直流电阻的测量方式与数据分析

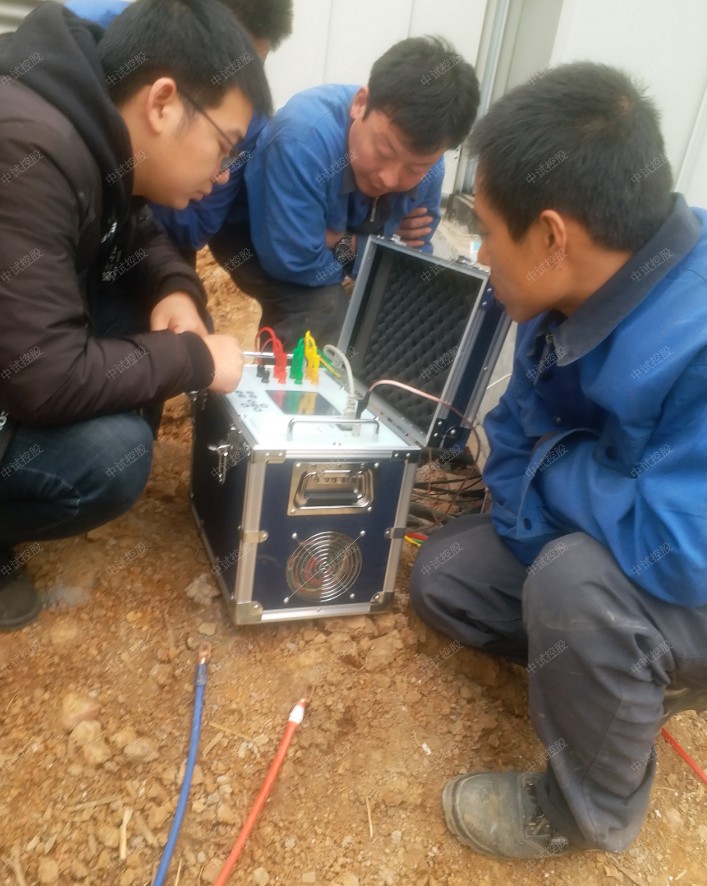

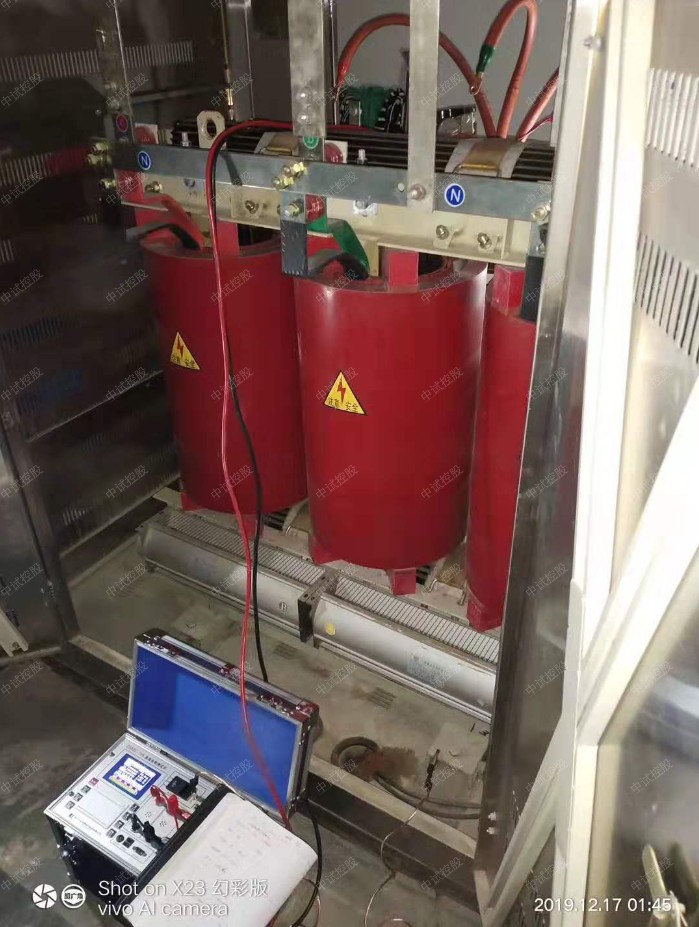

测量变压器绕组直流电阻的目的是中试控股检查绕组接头的焊接质量和绕组有无匝间短路现象；电压分接开关的各个位置接触是否良好及分接的实际位置是否相符；引出线有无断裂，多股导线并绕组是否有断股等情况。变压器在大修时或改变分接头位置后，或者出口故障短路后，需要测量绕组连同套管一起的直流电阻。测量方法如下。

安全事项
1、本BZC-10A变压器直流电阻测试仪户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
2、使用本仪器前一定要认真阅读本手册。
3、BZC-10A变压器直流电阻测试仪的操作者应具备一般电气设备或仪器的使用常识。
4、本中试控股仪表属高精密仪表，应避免剧烈振动。
5、对本仪器的维修、维护和调试应由专业人员进行。
6、测试完毕后一定要等放电指示完成后，再关闭电源，拆除测试线。
7、测量无载调压变压器，一定要等放电提示结束后，再切换变压器档位。
8、中试控股在测试过程中，禁止拆卸和移动测试夹和供电线路。

BZC-10A变压器直流电阻测试仪依据的相关标准如下表所示：
1、GB50150-2006《电气装置安装工程电气设备交接试验标准》
2、GB6587-86《电子测量仪器环境试验总纲》
3、GB6593-86《电子仪器质量检定规则》
4、DL/T845.3-2004《电力行业标准直流电阻测试仪通用技术条件》
5、DL/T 596-2005《电力设备预防性试验规程》
6、DL/T 846-2004《高电压测试设备通用技术条件系列标准》
7、GB1094.1-GB1094.6-96《外壳防护等级》

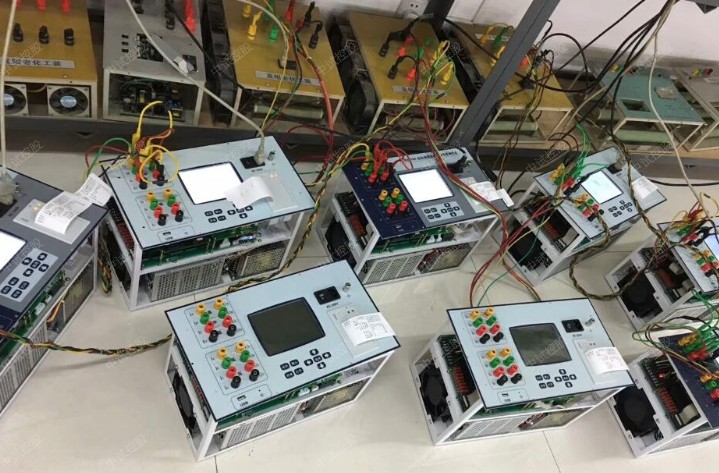

突出优势
1、BZC-10A变压器直流电阻测试仪输出电流大，且重量轻，轻巧强大，方便携带。
2、中试控股提供6档输出电流选择和一个自动档，最大可以输出10A电流。
3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
5、本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
7、本机具有音响放电报警，放电指示清晰，减少误操作。
8、中试控股本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

技术指标
BZC-10A变压器直流电阻测试仪工作电源 直流：内置12.6V/2.2AH锂电池（专用电源适配器）
输出电流 <5mA、100mA、300mA、1A、5A、10A、自动
量程(电阻量程切换)
10A档 0～0.5Ω
5A档 2mΩ～1Ω
1A档 30mΩ～6Ω
300mA档 100mΩ～20Ω
100mA档 300mΩ～60Ω
5mA档 30Ω～20kΩ
准确度 ±(0.2%RD+0.05%FS)
最小分辨率 0.1μΩ
显示 大屏幕彩色液晶显示屏，阳光下可清晰显示
工作温度 -10～40℃
环境湿度 ≤80%RH，无结露
储存条件 -20℃~50℃，≤95％RH, 无结露
体积 长320mm×宽270mm×高150mm
主机净重 2.5Kg（含电池）

基本配置：
便携式中试控股主机一台
专用测试线一套
电源适配器一个
标准电阻  一只
打印纸    一卷
使用说明书一份
合格证

注意事项
1、BZC-10A变压器直流电阻测试仪在测量无载调压变压器倒分接前一定要复位，放电结束后，报警声停止，方可切换分接点。
2、有载调压的变压器测量高压侧电阻时从1或17最大电阻档开始测量。
3、拆线前，一定要等放电结束后，报警声停止，再进行拆线。
4、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，即使强行继续测试结果稳定性差。欠量程时，电流太小，对于大容量变压器数据不稳定。当出现此两种状态时要确认量程，选择适合的量程进行测试。
5、测试数据不稳或误差较大，出现此种情况首先检查测试线，是否有虚接、松动。如果还不能解决，检查试品是否锈蚀。
测试过程一直显示“充电中. . . . ”出现此种情况，首先排除变压器磁路问题，如果长时间电流没有变化一直在零附近，6、应检查线路是否存在断路现象。
7、中试控股测试过程中如果电量不足，可连接充电器进行应急测试。

直流电阻测试仪和绝缘电阻测试仪的区别

绝缘电阻的基本电气设备和电气配线绝缘指数。对于测试低压电器，电机室温，绝缘电阻分布装置和配电线路的传送不应低于0.5MΩ(用于设备和线路，而不是绝缘电阻小于1MΩ的操作/千伏) 。其低电压电电缆连接和次级电路的绝缘电阻通常是不小于1 M [欧米茄;在不小于0.5MΩ较潮湿环境;小总线不小于10MΩ少的次级电路的绝缘电阻。不小于2MΩI类手工工具的绝缘电阻。

　　当测得的压力与某一材料的直流电压，对测试材料的电流是不稳定的瞬时值，但有一个衰减过程。而加压，一个大的充电电流流过，随后相对长的吸收电流缓慢减小，最后到相对稳定的导通电流。较高的测量电阻值，达到平衡的时间更长。因此，测量电阻值，当被正确地测定读取，稳定之后被读取的值。在通信电缆的绝缘电阻试验方法所规定，充电后读数一分钟后，经发现绝缘电缆。然而在实践中，这种方法有点问题，因为当测试材料按压的直流电压时，电流被测量材料电容电流，电容电流，因为它是在相对于整个电缆的尺寸和电容，一个大电容需要充电时间长，特别是填充油膏电缆的时候，你需要更长的时间。因此，相同类型的电缆，因为长度是不相同的，样本大小和电容器，读取科学明显的充电时间，需要进一步的研究和探索一分钟。

　　测量方法: 首先，根据兆欧表的测量方法连接各种线路。 测量线与管道之间的连接适用于磁性接头或夹具，连接点必须除锈。 测量仪表应为500v / 500m (此处误差不能大于10%)兆欧表。 转动兆欧表手柄达到规定速度，持续10秒，兆欧表稳定指示电阻值为绝缘连接器(法兰)的绝缘电阻值，大于10兆欧。

　　直流电阻是变压器的重要参数。它是电流通过地球流入地球，然后通过地球流向另一个地球体或距离的阻力。它包括接地线与地球体本身的电阻，地球体与地球的接触电阻，以及两个地球体或地球体之间对无限距离的电阻。接地电阻的大小直接反映了电气装置与“接地”的良好接触程度，也反映了接地网的规模。接地电阻的概念只适用于小型接地网;随着接地网面积的增大和土壤电阻率的降低，感应元件在接地阻抗中的作用变得越来越重要，因此大型接地网应采用接地阻抗设计。

　　直流电阻测试仪和绝缘电阻测试仪都是比较常规的高压电力试验设备，电力工作者在日常的工作中，需要熟练掌握这两款设备的区别与联系，在工作中，做到事半功倍。
