高压电缆识别方向仪

“带电电缆识别仪”是中试控股识别带电电缆的专用仪器，该中试控股带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆，该带电电缆识别仪具有判别电缆准确（方向及幅度的双重判别）中试控股、快速、操作简单、应用范围广等特点。

带电电缆识别仪的实际作用

高压电缆识别方向仪同时满足不带电识别仪的所有功能，组成部分由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆，该带电电缆识别仪由于有了方向及大小的双重判别使得该电缆识别仪的识别准确率达到了100%。该带电电缆识别仪是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

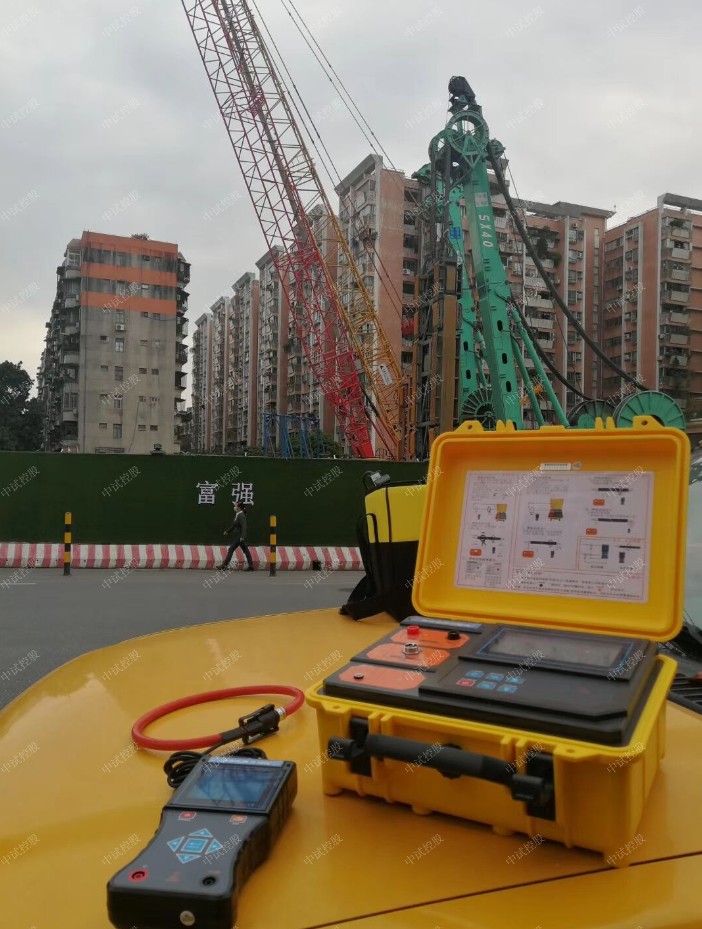

ZSCI-9500多功能电缆识别仪是中试控股为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。中试控股本产品只适用于已停电的电缆的现场识别，严禁将电缆识别仪接入正在运行的电力电缆！本仪表由发射机，接收机，柔性电流钳等组成。

ZSCI-9500多功能电缆识别仪发射机采用脉冲电流原理，给电缆线芯注入脉冲电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因电流有方向性，所以检测也具有方向性。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

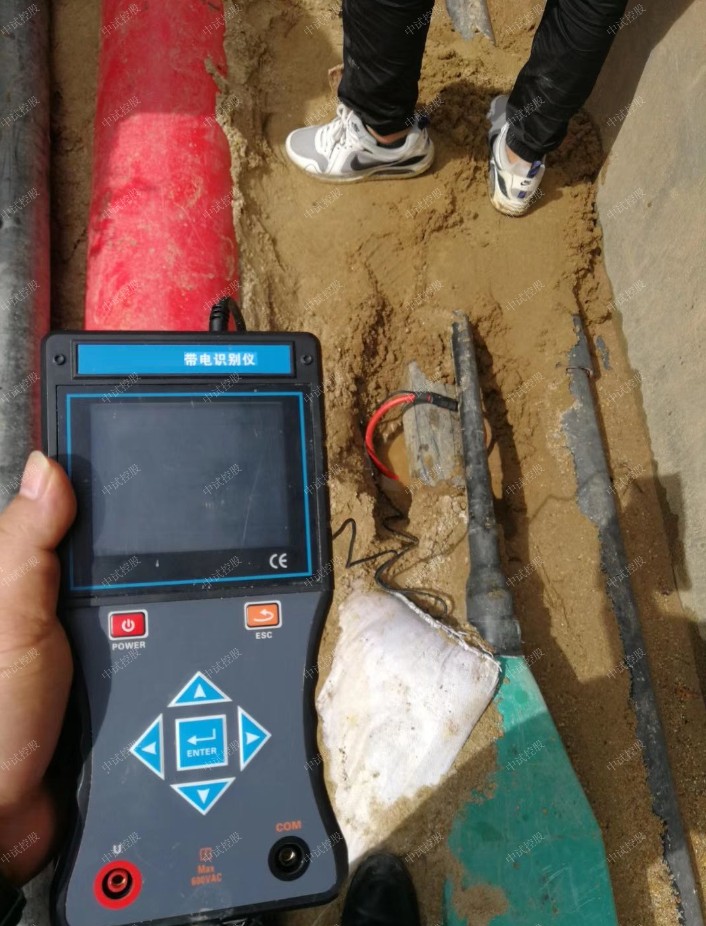

接收机为手持设备，3.5寸彩色液晶屏，动态显示当前相关信息。内置高速微处理器，能实时自动检测识别目标电缆；附带交流电压检测功能，量程AC 0.01V～600V(50Hz/60Hz)。

柔性电流钳为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：根据本仪器的设计原理，电缆识别仪仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围。识别时，需要同时使用本仪器的发射机和手持接收机。

2．ZSCI-9500多功能电缆识别仪发射机规格

功    能：产生电流脉冲信号；显示剩余电池电压
电    源：DC 12.6V大容量可充锂电池，DC充电接口，充满电连续工作约8小时
显示模式：超大LCD显示剩余电池电压，白色背光
脉冲电压：500V
脉冲电流：最大30A（取决于回路电阻的大小）
脉冲频率：40次/分钟
脉冲宽度：2ms
测试线长：3米，带鳄鱼夹，红黑各1条
工作温度：-25～60℃
存储条件：-20℃~50℃，≤95％RH, 无结露
尺    寸：320mm×275mm×145mm
仪表质量：2.5kg
电池电量：当电池电压低于9.5V时，提醒给电池充电
抗    压：发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力

3．高压电缆识别方向仪接收机规格
功    能：检测电流脉冲信号；测量交流电压
电    源：DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时
额定电流：约180mA max
显示模式：3.5寸真彩液晶屏显示，动态显示信号强度
仪表尺寸：主机：长宽厚207mm×101mm×45mm
柔性电流钳：线径约12.5mm
线圈内径：φ200mm
线    长：柔性线圈引线长度：2m
电压测试表笔线长：1m (红黑各1条)
检测范围：线圈可检测回路电阻为0Ω～2kΩ的脉冲信号
电压量程：AC 0.01V～600V(50Hz/60Hz)
电压精度：±1%±1dgt
检测速率：约1秒/次
增益调节：5级，按左右箭头键调节信号放大倍数
液晶亮度：按上下箭头键可以调节LCD背光亮度
自动关机：开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压：当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电
工作温湿度：-10℃～40℃；80%Rh以下
存放温湿度：-10℃～60℃；70%Rh以下
仪表质量：主机370g(带电池)
电流钳：172g
绝    缘：中试控股仪表线路与护套外壳之间≥100MΩ

　高压电缆识别方向仪作用是带电识别。

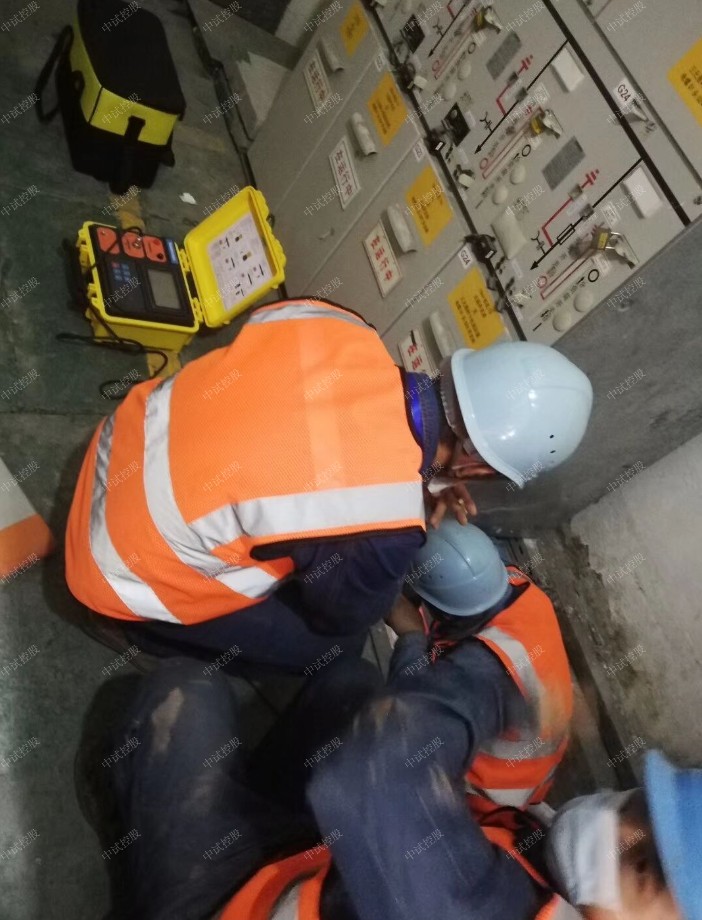

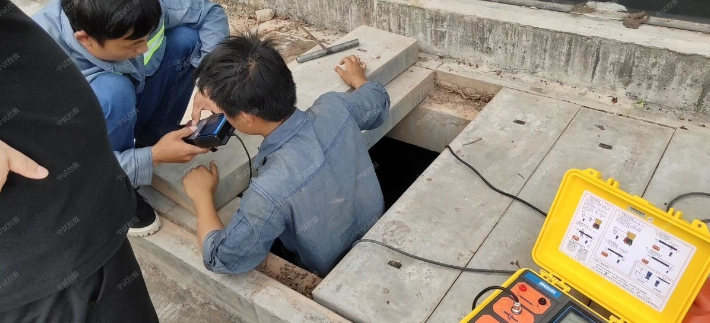

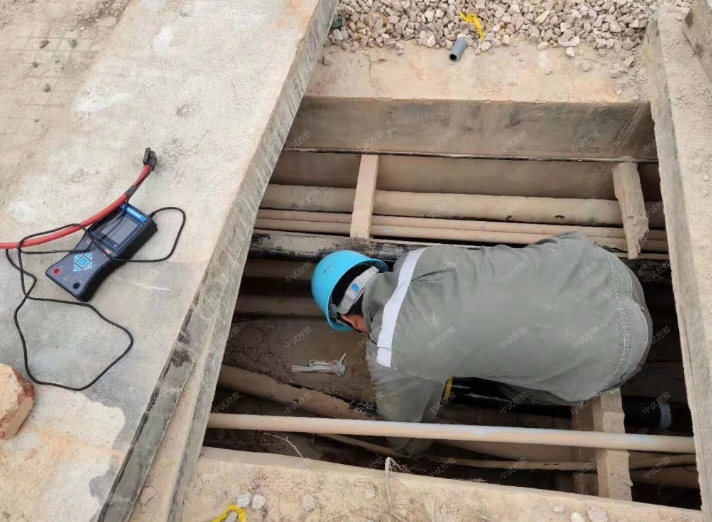

　　在识别点，用接收卡钳B对各条电缆进行识别。在进行识别时，一定要将接收卡钳上的箭头始终指向电缆的终端方向，逐条电缆进行卡测。在被识别电缆上，接收机电流表头指针一定是向右偏转，同时声光报警提示。而在其余电缆上，接收机电流表头指针一定是向左偏转，没有声光报警提示。接收机电流表头指针向右偏转，同时声光报警提示的，就是要寻找和识别的那条电缆。

带电电缆识别仪的实际作用

　　中试控股带电电缆识别仪

　　主要用于现场多条电缆的准确识别，以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身安全事故，大大提高施工、维修效率，是普通电缆识别仪的升级换代产品。本产品可交直流两用工作更方便现场使用。

　　带电电缆识别仪特征是：

　　1、识别准确无误

　　2、大识别钳口适合各种电缆

　　3、操作极为简单

　　4、指示清楚直观

　　5、主、辅件便携、美观、手感好

　　6、整机工作可靠不怕短路

　　7、电源输出频率可调

　　8、中试控股接收机灵敏度可调 带电电缆识别仪主要用于现场多条百电缆的准确识度别，以克服施工现场经常发生的因试扎错误或锯错电缆所造成的问重大停电事故或人答身安全事故，大大提高施工、维修效率，是普通内电缆识别仪的升级换代产品。可交直流两用工作更容方便现场使用!
