高压电缆方向识别仪

ZSCI-9500多功能电缆识别仪是中试控股用于将某一根电缆从一捆电缆中识别出来的主要作用和功能，由一个信号发生器和一个带传感器的接收机及连线构成，是电缆架设、迁移、维护以及故障处理中常用设备，电缆识别仪的查找方法根据使用条件又分为带电电缆识别仪和不带电电缆识别仪，我们说一说他们各自的查找方法。

　　带电电缆识别仪查找方法

　　线路在带电时，我们不能影响正常运行，在对带点电缆识别时，中试控股采用的是感应法测量，通过卡钳发射高频信号，接收机接收到信号特征后通过软硬件滤波，在进行相位识别，当接收卡钳按照电流方向卡电缆时，被识别的电缆电流表右偏，同时伴有声光指示。而其它的电缆电流方向与被识别电缆的电流方向相反，其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中区别出来，由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，从原理上讲，识别的电缆不受被识别电缆长度的限制。

　　不带电电缆识别仪查找方法

　　不带电电缆识别仪的查找方法基本与带电识别相通，发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反，通过接收机探测流过电缆电流方向以及它的大小，它带有放大器并串联在电路中，传感器钳住被测电缆，电流流过电缆产生的磁场在传感器的线圈中感应出电压，该中试控股电压极性由电流方向和传感器线圈的方向决定，从而达到电缆的识别作用。

带电电缆识别仪

ZSCI-9500多功能电缆识别仪是中试控股为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

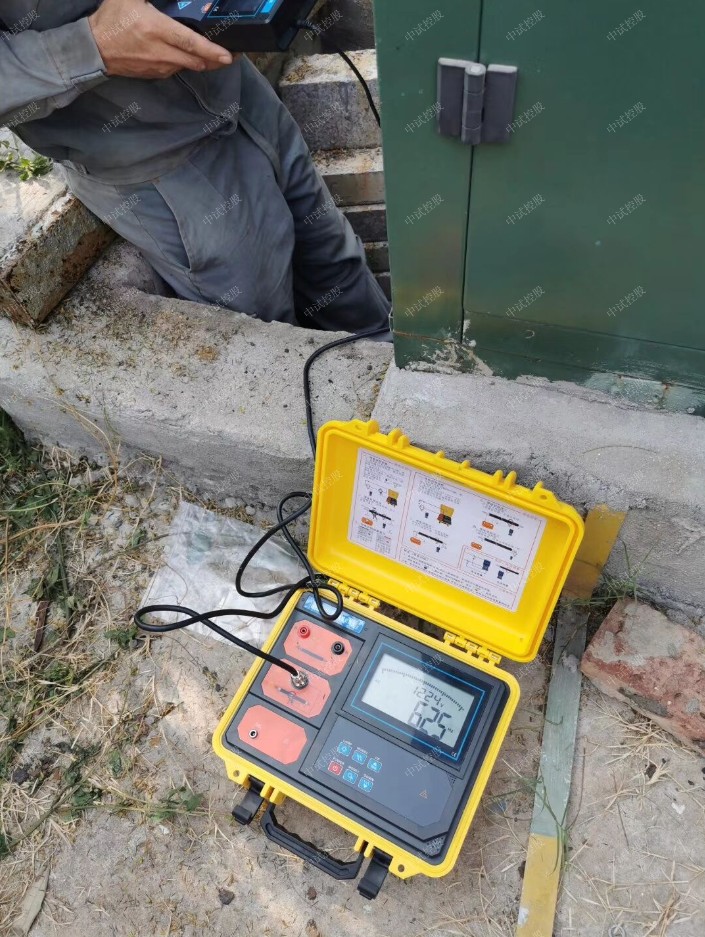

高压电缆方向识别仪发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

高压电缆方向识别仪带电识别时：采用脉冲电流原理，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

高压电缆方向识别仪停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

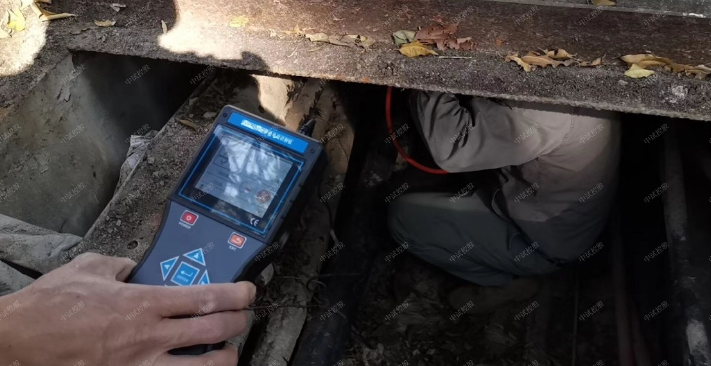

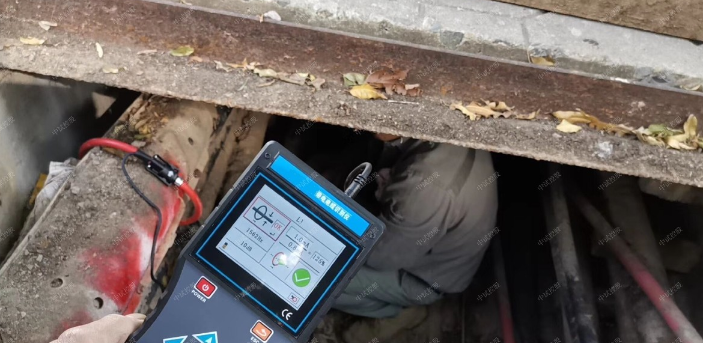

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

发射机规格
功    能：
发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电    源：11.1V大容量可充锂电池，充满电连续工作约8小时
显示模式：超大LCD实时显示剩余电池电压
（带电识别时），按上下箭头键调节发射频率
脉冲电压：500V（停电识别时）
脉冲电流：最大5A（取决于回路电阻的大小）
脉冲频率：1次/秒
脉冲宽度：2ms
发射钳内径：φ120mm
测试线长：3米，带鳄鱼夹，红黑各1条
发射钳引线长：2m
接地针尺寸：长宽厚225mm×100mm×10mm
发射机尺寸：320mm×275mm×145mm
发射钳尺寸：长宽厚300mm×175mm×50mm
LCD尺寸：128mm×75mm
LCD显示域：124mm×67mm
外包装尺寸：长宽高400mm×245mm×335mm
背光控制：有，白色背光灯
工作温度：-10℃～40℃
存储条件：-20℃~50℃，≤95％RH, 无结
仪表质量：
发射机：2.5kg
发射钳：1.08kg
总质量：4.4kg（含接收机）

电池电量：当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机
充 电 器：12.6V DC充电器
充电接口：圆形充电接口，DC标识
抗    压：发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐    压：AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性：IEC61326(EMC)
参考安规：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

3．接收机规格
功    能：电缆识别（识别并解码脉冲电流信号）；交流电压、电流、频率测量
电    源：7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
额定电流：约300mA max
显示模式：3.5寸真彩液晶屏显示，彩色图标指示
信号标定：有，接收信号与发射信号的百分比，达到标定值60%以上为识别成功条件之一
方向识别：有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别成功：绿色打钩图标指示（√）
非目标电缆：红橙色打叉图标指示（×）
接收机尺寸：长宽厚207mm×101mm×45mm
柔性线圈：长约630mm，线径6 mm或12.5mm
线圈内径：φ200mm
引线长度：柔性线圈引线长度：2m
电压测试线：长1m (红黑各1条)
检测范围：
停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电 阻为10kΩ 时，需保证发射机电池电量为11V以上
中试控股带电识别：线圈可检测回路电阻为0Ω～100Ω的脉冲信号；检测回路电阻为100Ω 时，需保证发射机电池电量为11V以上
量    程：交流电压： 0.01V～600V(50Hz/60Hz)
交流电流： 0.01A～5000A(50Hz/60Hz)
电流频率： 45Hz~70Hz
精    度
交流电压：±2%±1dgt
交流电流：±2%±1dgt
电流频率：±2%±1dgt

　如何通过ZSCI-9500多功能电缆识别仪来判断高压电缆带不带电?

在面对电缆在进行管理、架设、迁移、维护以及故障处理时的环境以及电缆运行环境的复杂，电缆识别的工作非常关键，而对运行中的电缆识别问题，实际工作中要求电缆识别必须进行带电识别，同时要保证操作者的安全，以及保证电气设备的正确运行等条件，遇到带电电缆识别的问题，中试控股提供了一种简单实用的带电电缆识别仪器，能够判断一组运行电缆中哪根是带电电缆哪根是不带电电缆。

　　1、如果运行电缆有电压，无负载时，电缆上就无电流流过，这时就检测不到磁场，以为是不带电电缆，极容易产生误判。

　　2、如果电缆没有运行，但是这条电缆如果和其它运行电缆有并行的情况下，就会有感应电产生，同时感应电流也会有磁场产生，这时仪表也会有指示，会产生误判。

　　3、如果在电缆沟中，会有多条电缆，这多条电缆都会产生磁场，中试控股这时整个区域都会有50HZ电产生的磁场，这时整个区域都会有磁场，使判别无法进行。容易产生误判。

　　然而误判的后果只有一个，造成人员伤害。所以，一定要清楚认真的判断电缆是否会带电，保护人身安全。

　　ZSCI-9500多功能电缆识别仪判断是带电或不带电的方法，一般我们可以借助工具测量，根据电缆带电或不带电电流及磁场的区别我们也可以非常容易的检测电缆是否带电。目前市场上电缆识别仪厂家非常多，大多精度不是很高，不能不效保证其识别效果。

　　ZSCI-9500多功能电缆识别仪同时满足不带电识别仪的所有功能，中试控股组成部分由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆，该带电电缆识别仪由于有了方向及大小的双重判别。该带电电缆识别仪是一种轻小型、紧凑型、便携式带电电缆识别仪。带电电缆识别仪适用于各种类型的高低压电力电缆的识别。
