电缆定向仪

带电电缆如何做到识别？

电缆识别仪在电缆施工及维护工作中具有重要意义，停电电缆的识别现在已经很容易实现了，中试控股它主要靠发射大电流低频脉冲即可实现，而这种方法只能对停电电缆进行识别，而对运行电缆的识别则素手无策。而实际工作中却经常要求电缆识别必须进行带电识别。

我们根据用户的上述需求研制开发了ZSCI-9500多功能电缆识别仪，中试控股它采用非接触式的间接耦合方式来实现对电缆的快速准确识别。该仪器的主要特点如下：
1、 电缆处于运行状态下在线识别，极大地提高了工作效率，减少了停电所造成的经济损失。
2、 采用间接耦合方式，操作者与电缆不存在电气上的接触，极大程度保证了操作者的安全。
3、 不需断开运行电缆两端与配电设备的连接，保证了电气设备的正常运行。
4、 中试控股同时兼带停电电缆识别的功能。

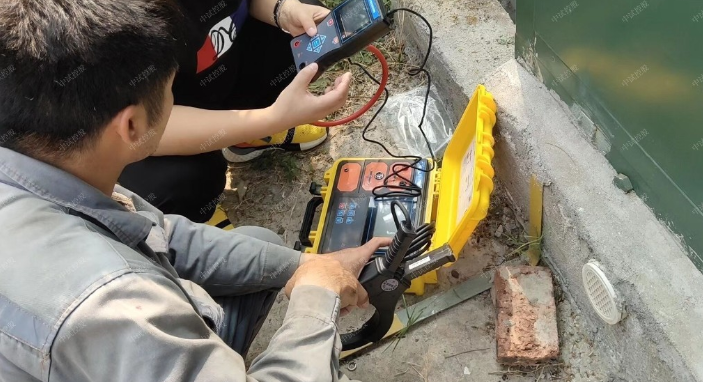

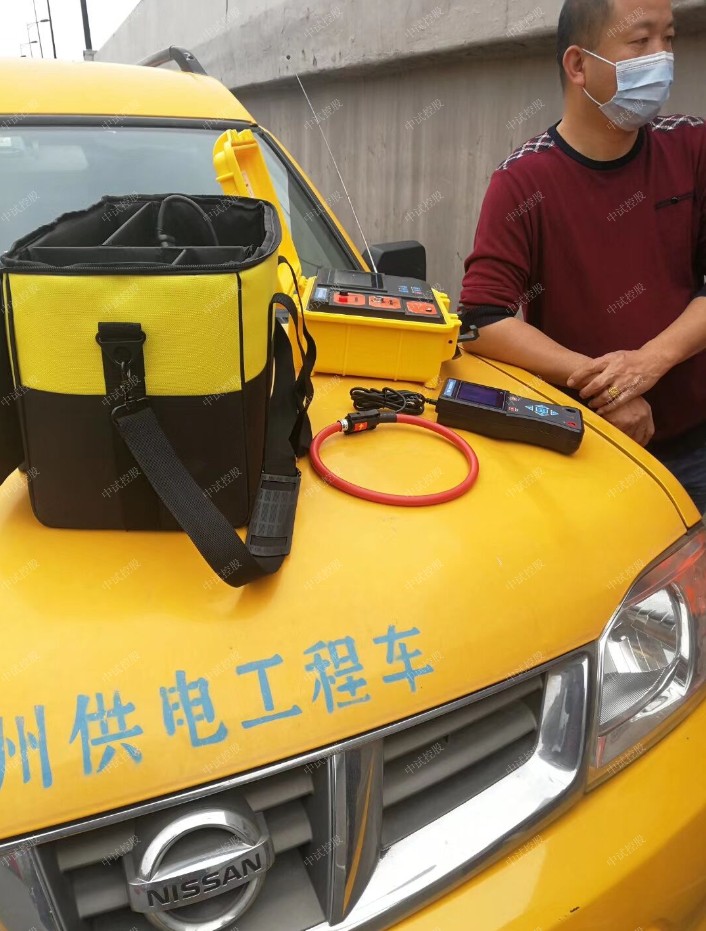

ZSCI-9500多功能电缆识别仪、电缆定向仪是中试控股为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成，带电电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返操作时间，提高工作效率。

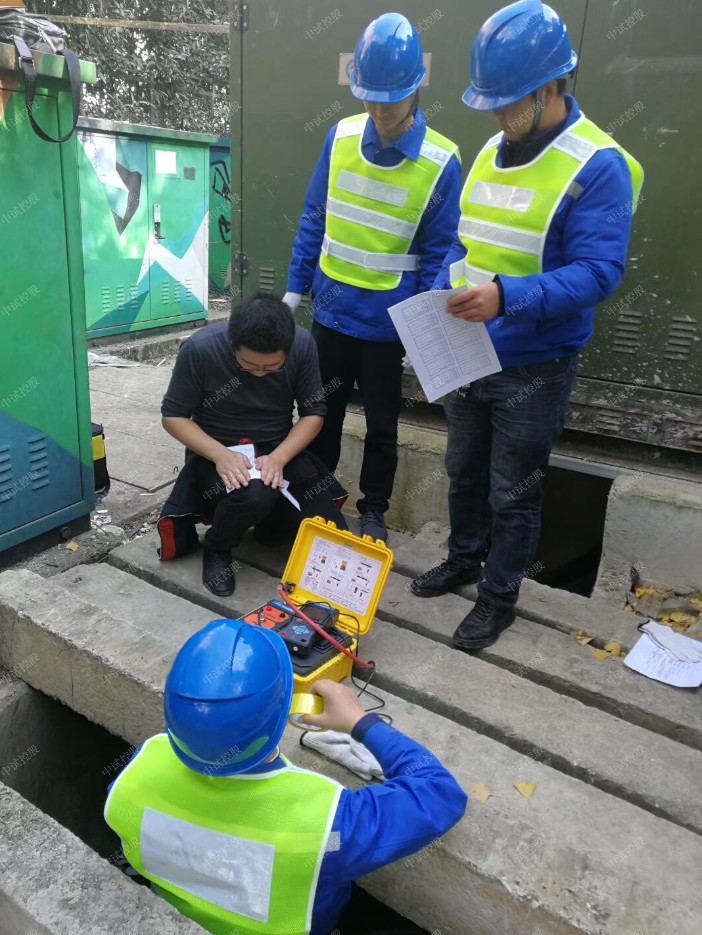

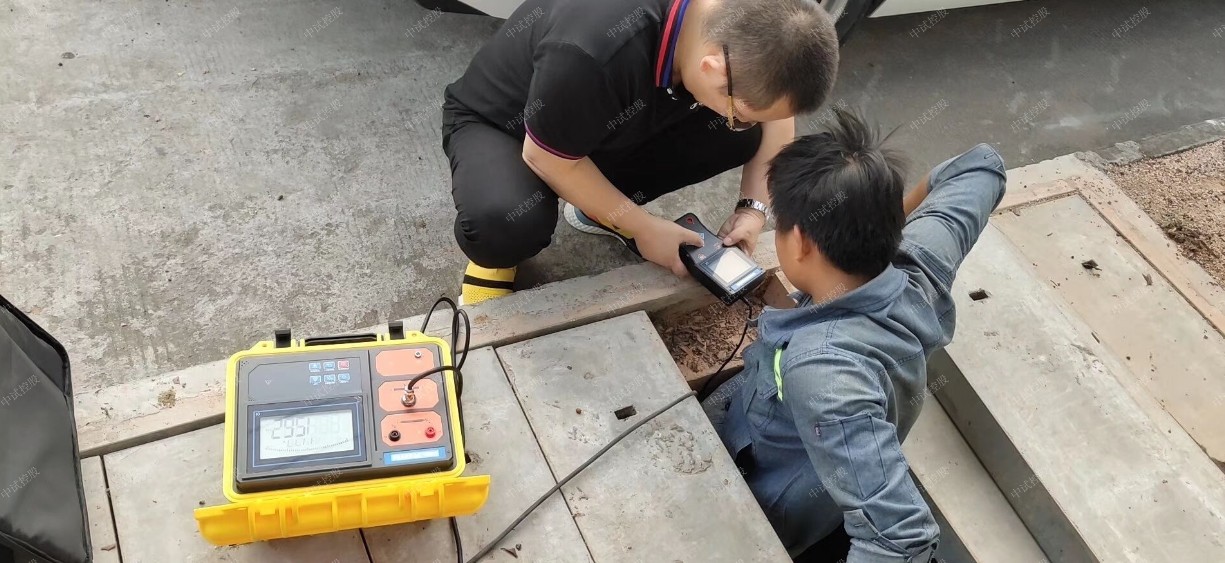

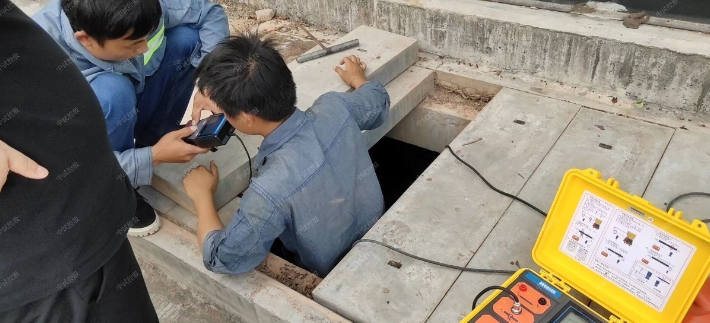

电缆定向仪发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

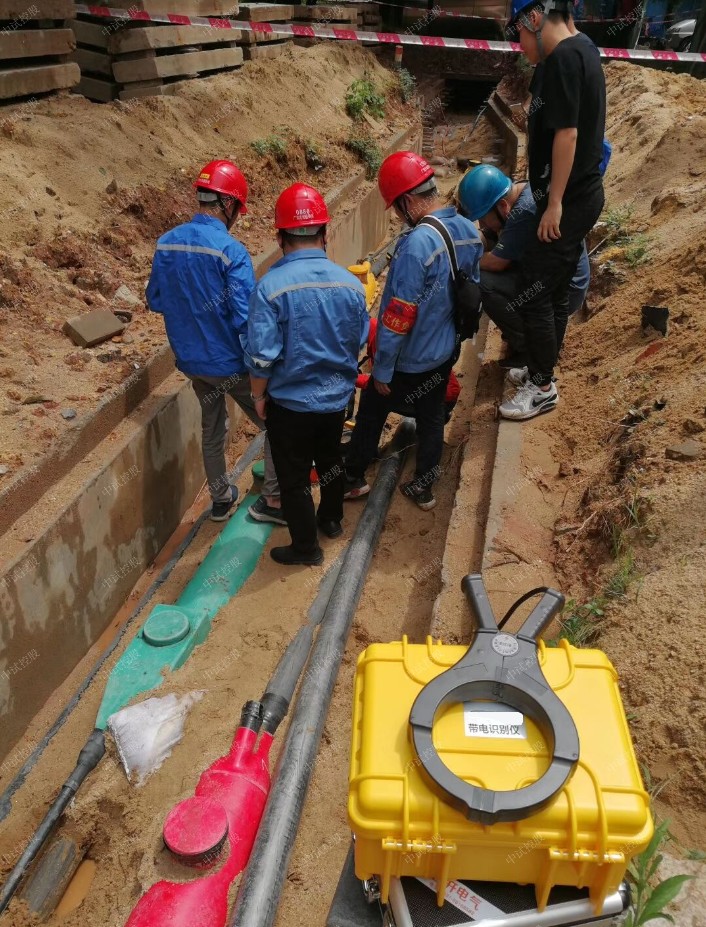

ZSCI-9500多功能电缆识别仪发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ125mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
带电识别时：采用卡钳耦合输出脉冲电流，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

停电识别时：采用直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

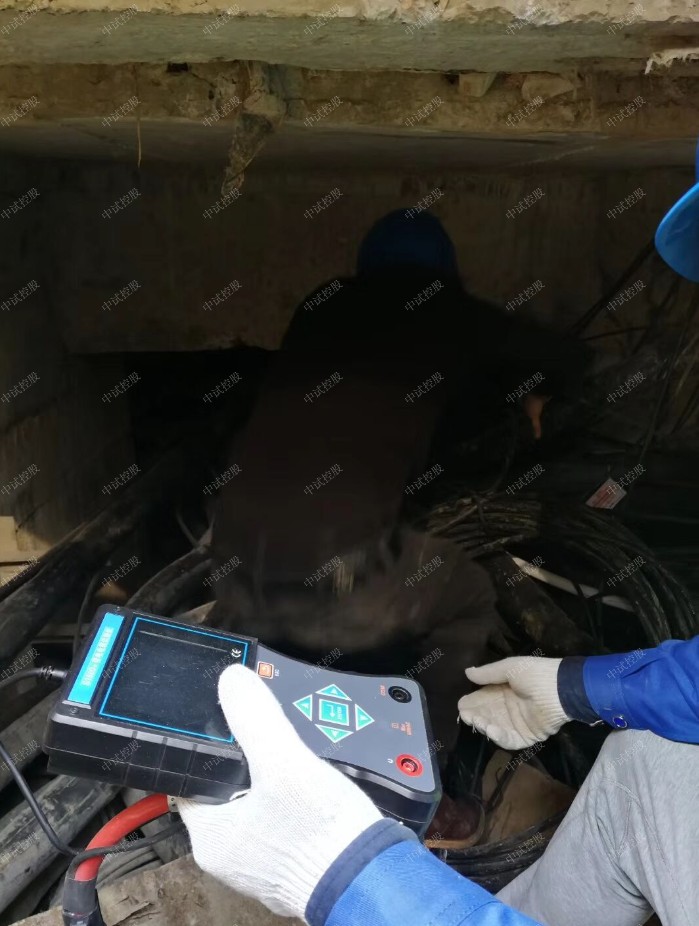

电缆定向仪接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，带电识别时具有发射信号标定功能，同时可以标定10条电缆，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

中试控股特别提示：本ZSCI-9500多功能电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

ZSCI-9500多功能电缆识别仪是用于将某一根电缆从一捆电缆中识别出来的主要作用和功能，由一个信号发生器和一个带传感器的接收机及连线构成，是电缆架设、迁移、维护以及故障处理中常用设备，电缆识别仪的查找方法根据使用条件又分为带电电缆识别仪和不带电电缆识别仪，我们说一说他们各自的查找方法。

　　电缆定向仪带电电缆识别仪查找方法

　　线路在带电时，我们不能影响正常运行，在对带点电缆识别时，中试控股采用的是感应法测量，通过卡钳发射高频信号，接收机接收到信号特征后通过软硬件滤波，在进行相位识别，当接收卡钳按照电流方向卡电缆时，被识别的电缆电流表右偏，同时伴有声光指示。而其它的电缆电流方向与被识别电缆的电流方向相反，其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中区别出来，由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，从原理上讲，识别的电缆不受被识别电缆长度的限制。

　　不带电电缆识别仪查找方法

　　不带电电缆识别仪的查找方法基本与带电识别相通，中试控股发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反，通过接收机探测流过电缆电流方向以及它的大小，它带有放大器并串联在电路中，传感器钳住被测电缆，电流流过电缆产生的磁场在传感器的线圈中感应出电压，中试控股该电压极性由电流方向和传感器线圈的方向决定，从而达到电缆的识别作用。
