低校高式电压互感器测试仪

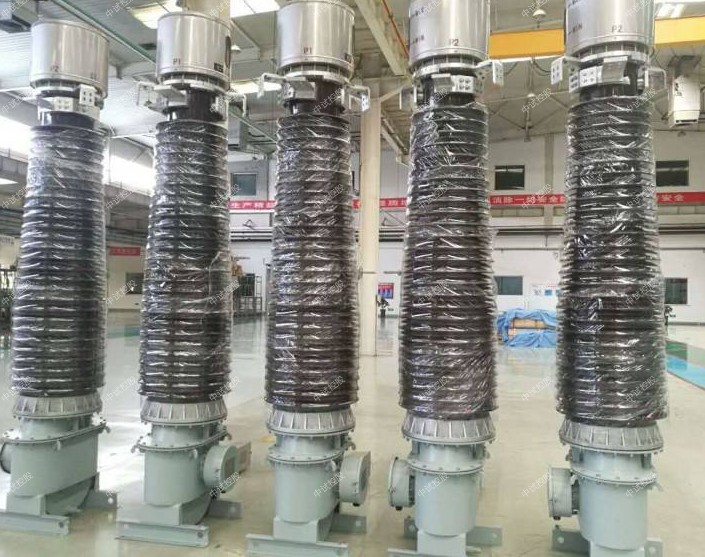

电压互感器预防性试验项目及方法

预防性试验是中试控股电力设备运行和维护工作中一个重要环节，是保证电力设备安全运行的有效手段之一。

为了确保电压互感器各项指标均合格，在正式进行投运之前，电力施工单位会对互感器进行预防性试验，这对保证电站安全运行有着重大意义。

一、测量绕组的绝缘电阻

测量绕组绝缘电阻的中试控股主要目的是检测其绝缘是否有整体受潮或劣化的现象。测量时一次绕组用2500V兆欧表，二次绕组用1000V或2500V兆欧表，而且非被测绕组应接地。测量时还应考虑空气湿度、套管表面脏污对绕组绝缘电阻的影响。必要时将套管表面屏蔽，以消除表面泄露的影响。温度的变化对绝缘电阻影响很大，测量时应记下准确温度，比便比较。为减小温度的影响，好在绕组温度稳定后进行测试。

二、测量绕组的介质损耗因数tgδ

测量20KV及以上电压互感器一次绕组连同套管的介质损耗因数tgδ,能够灵敏地发现绝缘受潮、劣化及套管损坏等缺陷。由于电压互感器的绝缘方式分为全绝缘和分级绝缘两种，而绝缘方式不同测量方法和接线也不相同，故分别加以叙述。

三、油中溶解气体色谱分析

中试控股电压互感器绝缘油中溶解色谱分析对诊断放电性缺陷具有重要作用。其注意值为：总烃100pm；氢150pm；乙炔2ppm。对新投放的电压互感器，其油中不应含有乙炔。可见乙炔含量仍有重要指标。乙炔含量异常，一般由两种情况：一是穿芯螺丝悬浮电位放电，二是绕组绝缘有放电性缺陷。现场实例表明，在三倍频感应耐压试验中，被击穿的电压互感器绝缘油中的乙炔含量一般可达数十ppm。所以当乙炔含量超过注意值时应跟踪试验，对有增长趋势者，应进行其他检查性试验，如局部放电，感应耐压试验等，直至吊芯检查，找出乙炔气体产生的原因。

四，交流耐压试验

电磁式电压互感器的交流耐压试验有两种加压方式。一种是外施工频试验电压的方式，适用于额定电压为35kv及以下的全绝缘电压互感器的交流耐压试验，试验接线和方法与电流互感器的交流耐压试验相同。对于110kv及以上的串级式或分级绝缘式的电压互感器，《规程》推荐采用倍频感应耐压的方式。

五、局部放电试验

根据标准《互感器局部放电测量》（GB5583-85)知，对于互感器进行局部放电测量时，加在被试互感器高压端上的预加电压高达其正常运行电压的2倍以上。这对电流互感器来说是允许的。然而对于电磁式电压互感器，在额定频率的额定电压下，铁芯已经开始饱和，对于JCC2-220型互感器，甚至在额定电压的80%以下铁芯就开始饱和。

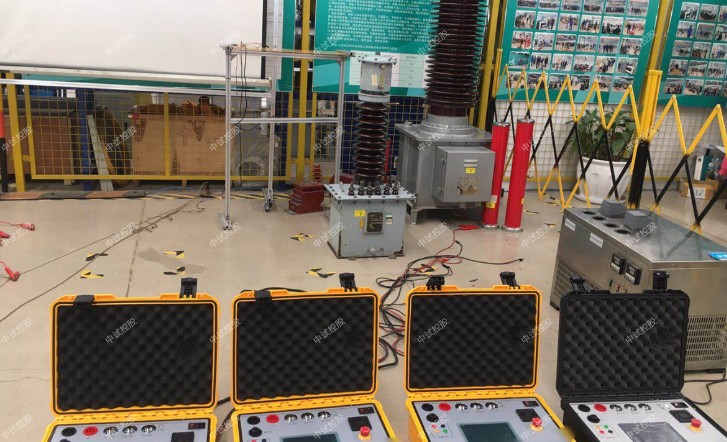

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、低校高式电压互感器测试仪
概述
对中试控股GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。

三、主要特点
1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程。
2. 中试控股单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。
6. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、低校高式电压互感器测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程最大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. 仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、低校高式电压互感器测试仪具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 中试控股仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数
1.  环境条件：
温度：（5~40）C   相对湿度：<80%（25C）
海拨高度：<4500m    电源频率：500.5Hz
2.  被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. 直流电阻测量准确度：0-0.1Ω  3%
                       0.1-50   1%
7. 内部标准电压互感器部分：
a、变比范围：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、准确度等级：    0.02%
8. 校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               误差： X=(2%×X+2%×Y2个字)
                     Y=(2%×X+2%×Y2个字)
               导纳：0.1mS-99.9mS
               误差： X=(2%×X+2%×Y2个字)
                    Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

检定
如需要对本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、低校高式电压互感器测试仪进行精度检定，请依照本说明进行，以保证准确性及仪器安全。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法。
本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、低校高式电压互感器测试仪中试控股的测试方法是建立在电压互感器测差法（国家计量检定规程《电力互感器》的规定）基础之上。而互感器校验仪和标准电压互感器是测差法的核心仪器，保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度。

简易故障排除
1.开机不显示，检查电源，以及保险丝。
2.触摸失效，插入USB鼠标进行操作。
3. 开机不能加载测试程序，或者出现死机现象，请重新开机。

装箱清单
主机：      1台
测试线：    黑色耐磨护套四芯线航空插头1根（仪器专用）
黑色耐磨护套两芯线航空插头1根（仪器专用）
            红色高压线1根
            黑色高压线2根
            透明接地铜线1根
            电源线      1根
测试夹：    红黑各4个
保险管：    220V 5A三个

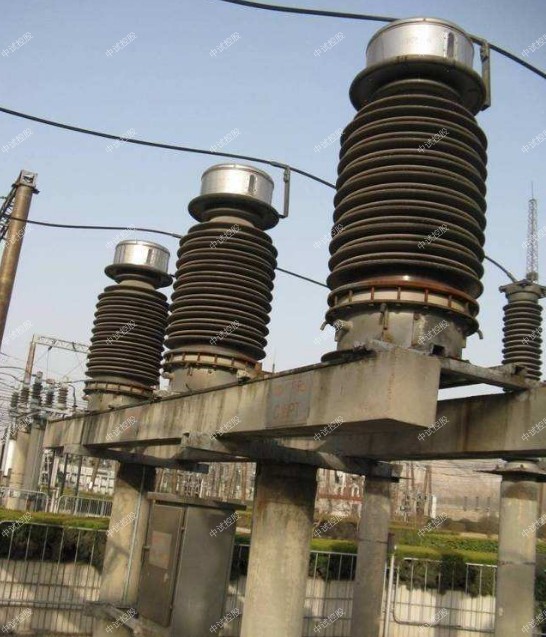

电压互感器安装接线应注意的问题

（1）二次回路接线应采用截面积不小于1.5mm2的绝缘铜线，中试控股排列应当整齐，连接必须良好，盘、柜内的二次回路接线不应有接头。

（2）与电流互感器相同，电压互感器的外壳和二次回路的一点也应良好接地。用于绝缘监视的电压互感器的一次绕组中性点也必须接地。

（3）为防止电压互感器一、二回路短路的危险，一、二次回路都应装有熔断器。接成开口三角形的二次回路即使发生短路，也只流过微小的不平衡电流和三次谐波电流，故不装设熔断器。

（4）电压互感器二次回路中的工作阻抗不得太小，以避免超负载运行。

（5）中试控股电压互感器的极性和相序必须正确。
