多二次绕组电磁式电压互感器误差测试仪

电压互感器的接线方式

电压互感器实际上中试控股是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。

中试控股电力电压互感器的接线方式很多，常见的有以下几种：

(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式

(2) 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。

(3) 中试控股用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。

(4)电容式电压互感器接线形式。

中试控股电力在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。

在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。

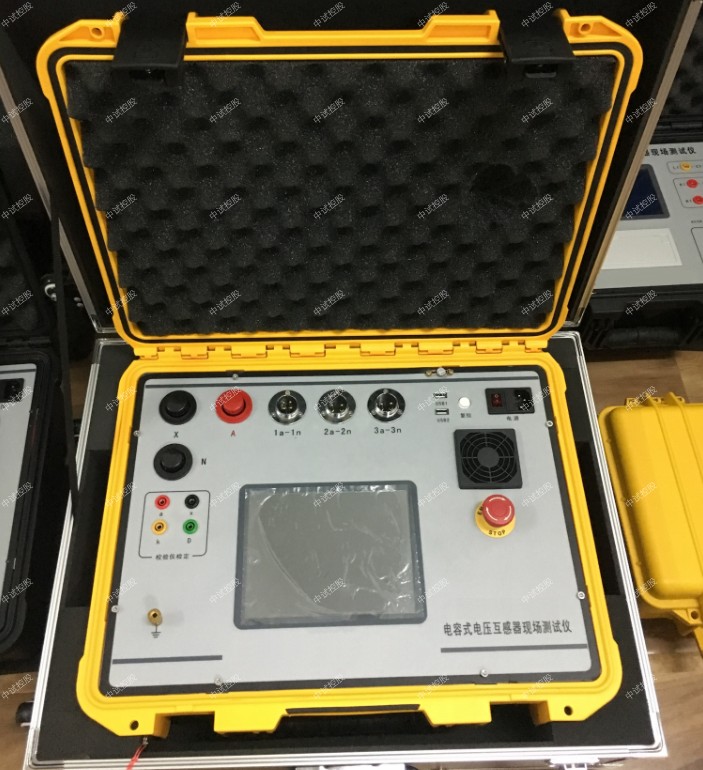

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、多二次绕组电磁式电压互感器误差测试仪
概述
对中试控股GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、多二次绕组电磁式电压互感器误差测试仪在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。
三、主要特点
1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足互感器检定规程。
2. 单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。
6. 中试控股测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、多二次绕组电磁式电压互感器误差测试仪仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数
1.  环境条件：
温度：（5~40）C   相对湿度：<80%（25C）
海拨高度：<4500m    电源频率：500.5Hz
2.  中试控股被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. 直流电阻测量准确度：0-0.1Ω  3%
                       0.1-50   1%
7. 内部标准电压互感器部分：
a、变比范围：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、准确度等级：    0.02%
8. 校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               误差： X=(2%×X+2%×Y2个字)
                     Y=(2%×X+2%×Y2个字)
               导纳：0.1mS-99.9mS
               误差： X=(2%×X+2%×Y2个字)
                    Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

检定
如需要对本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪进行精度检定，请依照本说明进行，以保证准确性及仪器安全。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法。
本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪的测试方法是建立在电压互感器测差法（中试控股计量检定规程《电力互感器》的规定）基础之上。而互感器校验仪和标准电压互感器是测差法的核心仪器，保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度。

简易故障排除
1.开机不显示，检查电源，以及保险丝。
2.触摸失效，插入USB鼠标进行操作。
3. 开机不能加载测试程序，或者出现死机现象，请重新开机。

装箱清单
ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、多二次绕组电磁式电压互感器误差测试仪主机：      1台
测试线：    黑色耐磨护套四芯线航空插头1根（仪器专用）
黑色耐磨护套两芯线航空插头1根（仪器专用）
            红色高压线1根
            黑色高压线2根
            透明接地铜线1根
            电源线      1根
测试夹：    红黑各4个
保险管：    220V 5A三个

电压互感器二次回路的接线形式

中试控股现场运行中按照电压等级的不同，电压互感器二次回路采用了不同的接线形式

1.10kV至35kV电压互感器二次接线

电压互感器一次侧(高压侧)有熔丝，二次不设熔丝和任何其他保护设施，以减小电压互感器二次回路压降。从电压互感器与电能表距离的远近进行如下分析。

电压互感器与电能表相距较远(一般大于10m)。为了在测量电压互感器压降时，中试控股不断其一次侧刀闸进行试验接线，采用图一所示接线形式。电压互感器二次出线进专用接线盒A，由于一般情况下电压互感器二次端子与接线盒A之间的距离小于0. 5 m，可不考虑两者之间的电压降。测量电压互感器二次压降时，二次电缆线从接线盒A接至电能表专用接线盒B，即可测出其间的电压降。采用这种接线方式开展测试工作安全、方便。

当电压互感器与电能表相距较近时，在实际电力客户接线时又分为两种情况。

(1)电能表直接装在电压互感器柜上(如手车柜)，电压互感器二次电缆直接进入电能表接线盒B，二次导线截面积大于4mm （请参考/中的电能装置技术管理规程），如图二所示。电能表与电压互感器二次端子之间连线距离小于lm，一般不考虑电压降误差，但至少应每2年1次在停电的情况下检查和处理电压互感器二次端子接头生锈、腐蚀等情况。

(2)电压互感器二次通过插件接至电能表接线盒，如图三所示。这种接线方式一般是电压互感器装在手车柜上，用上电后就不再管理，压降不易侧试。实际这类“插件”操作频繁，接触电阻不能忽略。

2.110kV及以上电压互感器二次接线

电压互感器一次侧没有熔丝，电压互感器二次侧必须装设保护设备(熔丝或快速空气开关)，防止电压互感器二次短路。对于进线供电的情况，为了保证计量准确，便于加封，在电压互感器杆下装设专用电压互感器端子箱，接线方式如图四所示。将接线盒A和快速开关ZKK装于电压互感器二次箱内，二次电缆从快速开关ZKK直接接到电能表接线盒B，可测量出从接线盒A到电能表之间的电压降，同样电压互感器二次端子接头应至少2年1次检查和处理锈腐等情况。

ZKK应使用单相的快速空气开关，便于对电压互感器进行一相一相的测量，同时测量时应有足够的操作距离，保证工作人员的安全。电压互感器电缆首端、中端和末端保护层金属部分一定要可靠接地，以屏蔽外磁场感生的电势，保证电压降测量的准确性。
