电压互感器与电流互感器误差校验装置

电磁式电压互感器励磁特性试验的工作标准

电压互感器的励磁特性试验，主要是通过鉴别电压互感器磁化曲线的饱和程度，中试控股来检查互感器的铁芯质量和判断互感器绕组有误匝间短路等缺陷。

电磁式电压互感器的励磁曲线测量一般用互感器伏安特性测试仪来进行试验，应符合下列要求：

1.用于励磁曲线测量的伏安特性测试仪应为方均根值表，若发生测量结果与试验报告和型式试验报告有较大出入（＞30%）时，应核对使用的仪表种类是否正确。

2.一般情况下，中试控股励磁曲线测量点为额定电压的20% 、50%、80%、100%和120%。对于中性点直接接地的电压互感器（N端接地），电压等级35kV及以上的电压互感器高测量点为150%。

3.对于额定电压测量点（100%），励磁电流不宜大于其试验报告和型式试验报告的测量值的30%，同批次、同型号、同规格电压互感器此点的励磁电流不宜相差30%。

DL/T393-2010关于励磁特性试验的要求如下：

对核心部件或主题进行阶解体性检修之后或计量要求时进行本项目。试验是电压施加在二次端子上，电压波形为标准正弦波，测量点至少包括额定电压的0.2/0.5/0.8/1.0/1.2倍，中试控股测量出对应的励磁电流，与厂值相比应无显著改变；与同批次、同型号、同规格电压互感器相比，彼此差异不应大于30%。

DL/T 596-1996关于空载电流测量需在大修后或必要时进行试验，要求如下：

1.额定电压下，空载电流与出厂数值比较无明显差别。

2.在下列试验电压下，空载电流不应大于Zui大允许电流：1)中性点非有效解析系统1.9Un/√3；2)中性点接地系统1.5Un/√3。

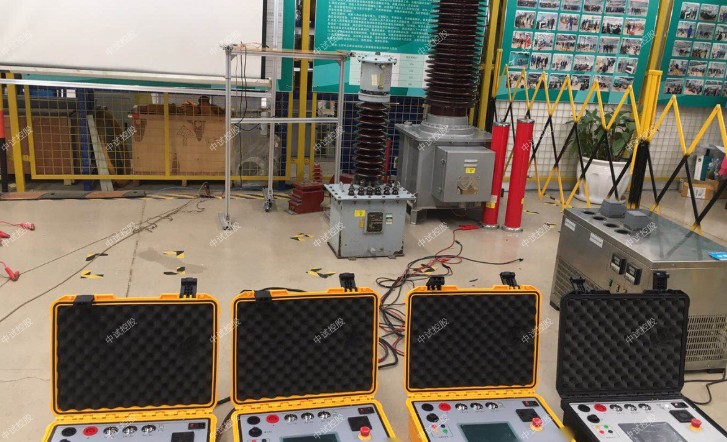

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电压互感器与电流互感器误差校验装置
概述

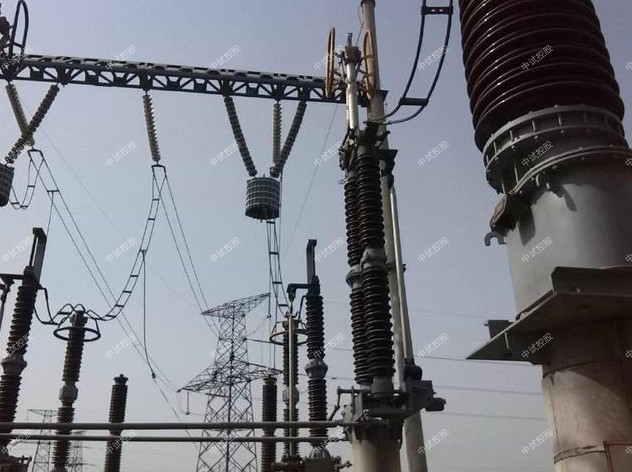

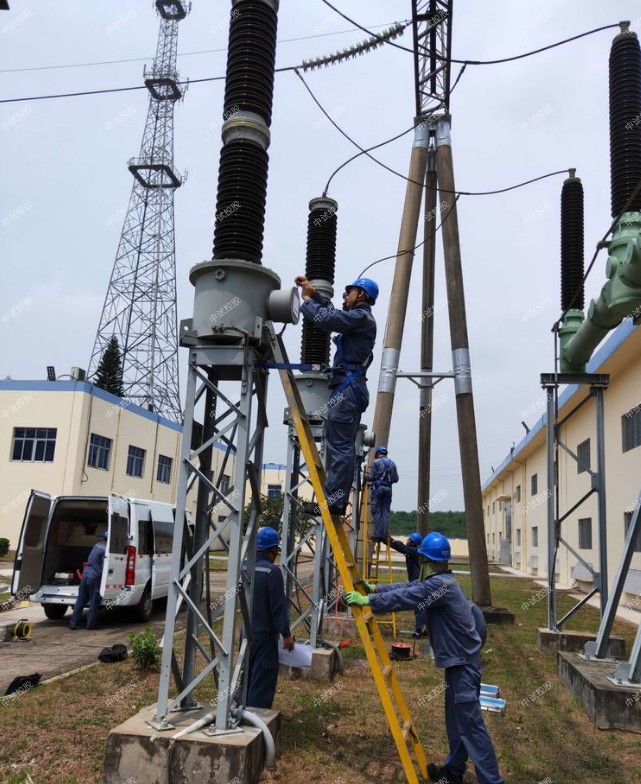

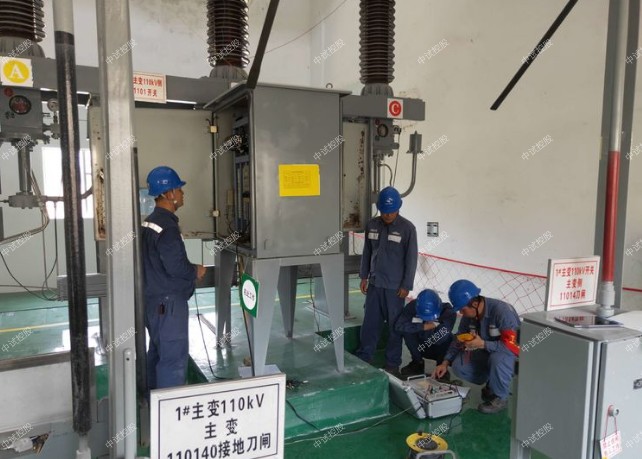

对中试控股GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。

三、主要特点
1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程。
2. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电压互感器与电流互感器误差校验装置单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。
6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程最大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电压互感器与电流互感器误差校验装置仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10. 仪器具备双USB通讯口，中试控股可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数
1.  环境条件：
温度：（5~40）C   相对湿度：<80%（25C）
海拨高度：<4500m    电源频率：500.5Hz
2.  被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. 直流电阻测量准确度：0-0.1Ω  3%
                       0.1-50   1%
7. 内部标准电压互感器部分：
a、变比范围：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、准确度等级：    0.02%
8. 校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               误差： X=(2%×X+2%×Y2个字)
                     Y=(2%×X+2%×Y2个字)
               导纳：0.1mS-99.9mS
               误差： X=(2%×X+2%×Y2个字)
                    Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

检定
如需要对本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电压互感器与电流互感器误差校验装置中试控股进行精度检定，请依照本说明进行，以保证准确性及仪器安全。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法。
本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电压互感器与电流互感器误差校验装置的测试方法是建立在电压互感器测差法（国家计量检定规程《电力互感器》的规定）基础之上。而互感器校验仪和标准电压互感器是测差法的核心仪器，中试控股保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度。

简易故障排除
1.开机不显示，检查电源，以及保险丝。
2.触摸失效，插入USB鼠标进行操作。
3. 开机不能加载测试程序，或者出现死机现象，请重新开机。

装箱清单
主机：      1台
测试线：    黑色耐磨护套四芯线航空插头1根（仪器专用）
黑色耐磨护套两芯线航空插头1根（仪器专用）
            红色高压线1根
            黑色高压线2根
            透明接地铜线1根
            电源线      1根
测试夹：    红黑各4个
保险管：    220V 5A三个
