ZSCT-3900 变压器短路阻抗测试仪

用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压短路阻抗测试
参考标准：GB 1094.1-2013
- 单相：电压测量范围: 15V~1000V,电流测量范围0.1A~100A
- 三相：电压测量范围：AC15V~400V，电流测量范围：AC 0.1A~20A
- 手机APP全程控制、7寸彩色触屏、打印、U盘、串口、精度0.2级，是现场测试变压器有无绕组变形测试仪器

- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
欢迎来电咨询　027-83621138　　联系我们

产品介绍
应用展示
图文集合
质保方针
资料下载
行业配套

产品简介

1.ZSCT-3900变压器短路阻抗测试仪即可单相测试，也可三相测试（手动），适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V ，电流测量范围：0.1A～100A。

2.适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，

3.原理是在现场对电力变压器进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。

4.短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的唯一判据。

根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

5.国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

6.低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

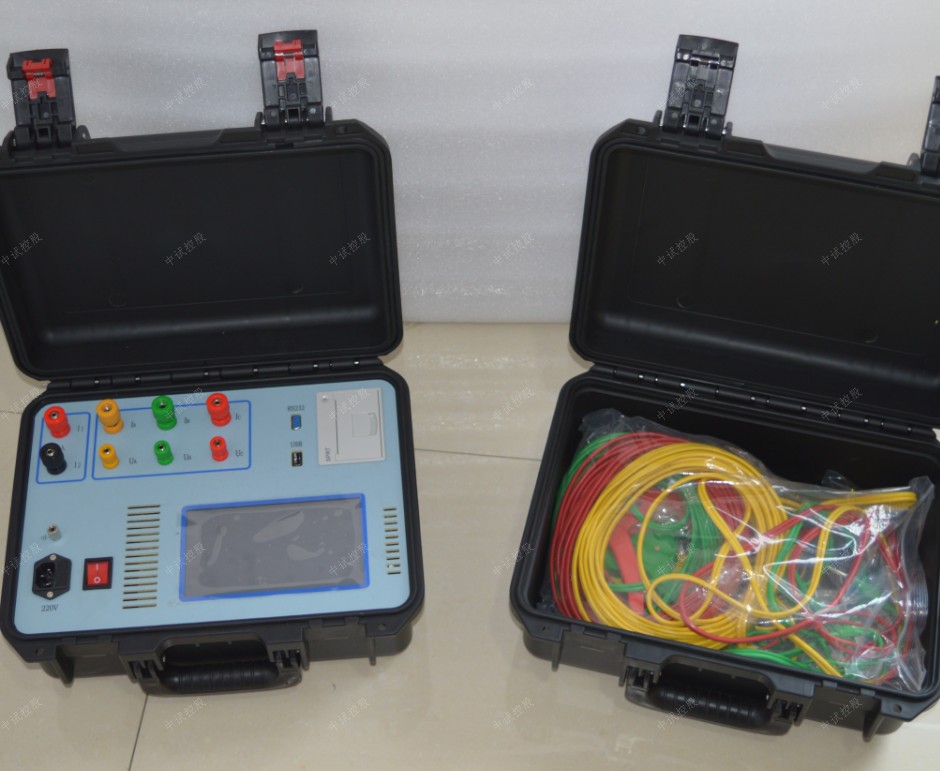

7.ZSCT-3900变压器短路阻抗测试仪是湖北中试高测电气控股有限公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

8.输入变压器参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（Zke,Zk,Xk,Lk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。

产品别称

变压器短路阻抗测试仪、变压器短路阻抗仪、变压器低电压短路阻抗测试仪、变压器短路阻测量仪、阻抗法变压器绕组变形测试仪、短路阻抗仪、变压器短路阻抗试验仪

产品特征

1.不用倒线适用于任意阻抗的试品。

2.三相短路阻抗的测量:显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

3.单相短路阻抗的测量: 测量单相变压器的短路阻抗。

4.零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器。

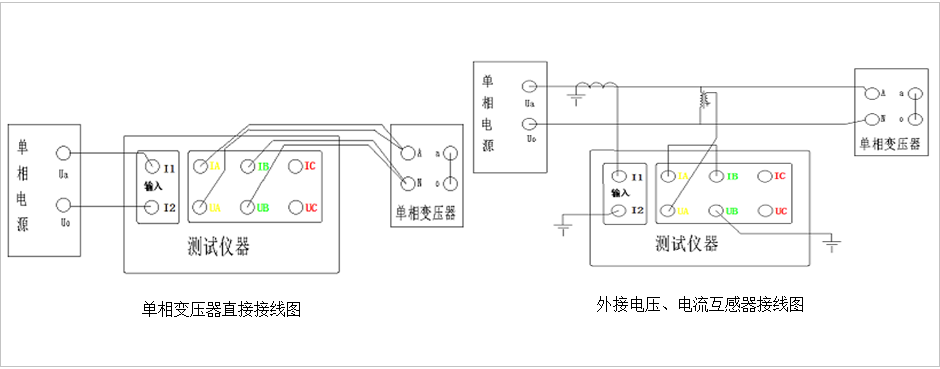

5.在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

6.七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切。

7.内置2000W交流可调电源，电压自动调节。

8.仪器备有232接口，可外扩功能。

9.仪器自带打印机，可打印显示数据。

10.置存储器，可储存200组测量数据。

11.仪器备有U盘接口，用于存取测试数据。

12.永久日历、时钟功能，可进行时间校准。

13.器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

ZSCT-3600 变压器短路阻抗测试仪（单相）
可单相、三相测试，适用于任意阻抗的试品，内置2000VA可调电源，不用外接调压器手机APP全程控制, 7寸高清彩色触屏液晶，自带打印、U盘存储、串口、时钟功能精度：电压/电流：0.2级，电压测量范围: 15V~1000V,电流测量范围0.1A~100A 扩充量程：电压、电流可通过电压互感器(PT)和电流互感器(CT)扩充到所需的任意值，其它各量本仪器能按互感器的倍率自动地相应调整
电压(量程自动)	15～1000V±（读数×0.2%+3字）	仪器显示	4位数字
电流(量程自动)	0.11A～100A±（读数×0.2%+3字）	工作电源	AC 220V±10% 50Hz±1Hz
功率	COSΦ ＞0.15±（读数×0.5% +3字）	环境温度	-10℃～40℃
频率(工频)	45～55(Hz)测量精度：±0.1%	相对湿度	≤85%RH
短路阻抗	0～100%测量精度：±0.5%	重量	主机4.9KG，线箱5.2KG
测试线长度	标配8米，长度可以定制	外形尺寸	主机360×290×170（mm）

ZSCT-3900 变压器短路阻抗测试仪（三相）
可单相、三相测试，不用倒线适用于任意阻抗的试品，内置2000VA可调电源，不用外接调压器手机APP全程控制，7寸高清彩色触屏液晶，自带打印、U盘存储、串口、时钟功能精度：电压/电流：0.2级，电压测量范围：AC15V~400V，电流测量范围：AC 0.1A~20A 扩充量程：电压、电流可通过电压互感器(PT)和电流互感器(CT)扩充到所需的任意值，其它各量本仪器能按互感器的倍率自动地相应调整
电压(量程自动)	15～400V ±（读数×0.2%+3字）	仪器显示	4位数字
电流(量程自动)	0.1A～20A±（读数×0.2%+3字）	工作电源	AC 220V±10% 50Hz±1Hz
功率	COSΦ ＞0.15±（读数×0.5% +3字）	环境温度	-10℃～40℃
频率(工频)	45～55(Hz)测量精度：±0.1%	相对湿度	≤85%RH
短路阻抗	0～100%测量精度：±0.5%	重量	主机4.9KG，线箱5.2KG
测试线长度	标配8米，长度可以定制	外形尺寸	主机360×290×170（mm）

合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车

ZSCT-3600变压器短路阻抗测试仪（单相）

ZSCT-3900变压器短路阻抗测试仪（三相）
