产品简介

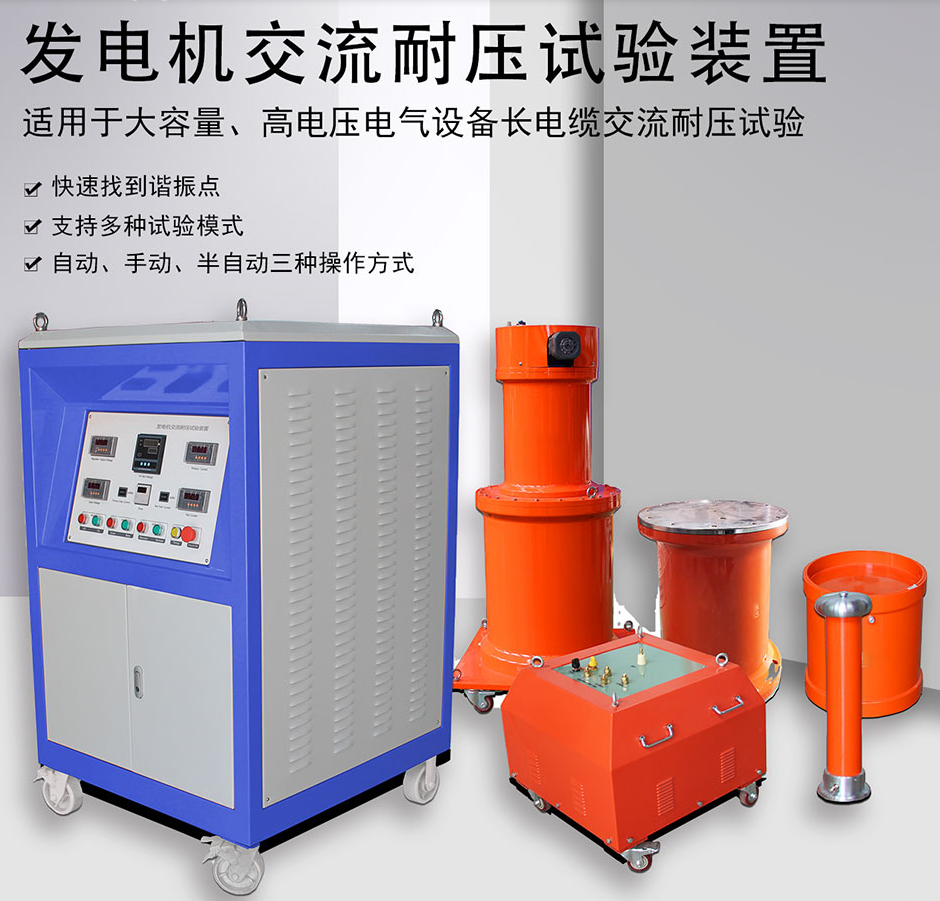

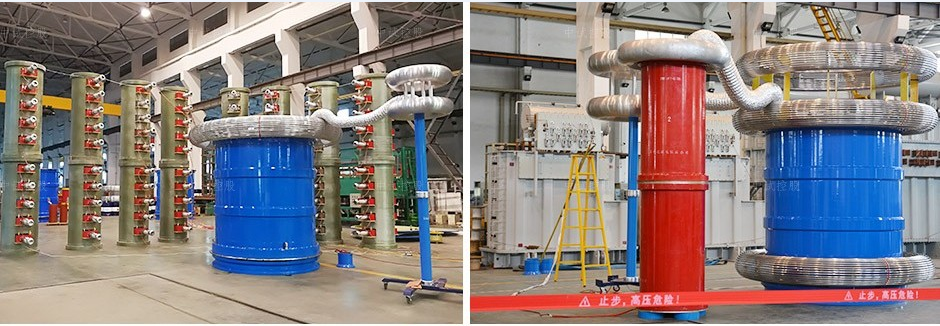

ZSBP-F 发电机串联谐振耐压试验装置
串联谐振交流耐压装置可以做什么?
变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验，主要针对电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。
ZSBP-F发电机串联谐振耐压装置采用进口功率元件作为功率变换的核心，调谐+调压；多种组合试验模式，过载能力强，保护功能更完善。适用于大容量，高电压的电容性试品的交接和预防性试验。
变频谐振交流耐压装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。
1·执行标准：DL/T849.6-2004《电力设备专用测试仪高压谐振试验装置》；
2·作用：对被测试品做承受过电压预防交流试验和交接交流试验；
3·可以完成交流被测试品：电力电缆、变压器、断路器/开关、开关柜、隔离开关、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等各种被试品的预防交流试验和交接交流耐压试验；
4·电源：采用220V及380V两种；
5·操作模式：全自动、半自动、手动；
6·元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等。
产品别称
发电机串联谐振耐压装置、串联谐振耐压试验成套装置、交流耐压试验成套装置、串联谐振耐压试验仪、串联谐振耐压试验成套装置、串联谐振
产品特征
1·装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析；
2·装置具有多种工作模式，方便用户根据现场情况灵活选择，提高试验速度；
3·工作模式为：全自动模式、半自动模式、手动模式；
4·存储，存入的数据编号是数字，方便的帮助用户识别和查找；
5·装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示测频和试验频率一致，方便使用者直观了解是否找到谐振点；
6·采用了ARM平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化；
7·技术特点归纳：先进的数字、功率技术；功率器件全部采用的德国英飞凌，日本富士的IGBT智能模块，芯片全部采用英特尔的原装器件等；
8·波形为脉宽电压调节的方波；
9·内部由ARM控制，操作功能得到优化,操作简单；
10·自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频耗时40秒钟(全频扫)， 频率分辨率0.01Hz；
11·自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程；
12·耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作；
13·实时显示试验状态，用户可根据试验状态进行相应操作；
14·强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全；
15·试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印；
16·数据查询功能,根据试验日期查询以往的试验数据。
参数
串联谐振交流耐压装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。
1·输入电压：220V及380V±10%·频率：45/65Hz
2·输出电压：0～1000kV（（按需求））
3·额定试验容量0～5000kVA（按需求）
4·输出波形：正弦波
5·频率调节范围：20-300Hz
6·频率分辨率：0.01Hz
7·频率稳定度：0.1%
8·频率步进值：5Hz,1Hz，0.1Hz，0.01Hz
9·电压分辨率：0.1kV
10·电压测量精度：1.5%
11·电压步进值： 1%，0.5%，0.1%，0.01%
12·运行连续工作时间：60分钟
如何选择合适的220KV串联谐振交流耐压装置？
为了选对规格，请提供以下技术参数
1·电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2·电力电缆：电压等级，大长度，截面积；
3·发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4·开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；
5·CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。
串联谐振交流耐压装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，更为了提高产品性价比，针对不同被试品，串联谐振装置的组件是不同的。所以，请务必准确选型，您可拨打热线电话027-83621138，技术部为您量身制定选型方案。
|
ZSBP-216KVA/108KV变频串联谐振耐压试验装置 |
中试控股 |
||
|
10KV 发电机 ✔ 兼容其他所有电气设备交流耐压试验 |
|||
|
1、10.5kV/60MW发电机交流耐压试验，试验频率为45-65Hz。 2、电缆10kV电缆/300mm2/2km长度,最长4km,电容量≤1.4μF，试验频率为30-300Hz,试验电压21.75kV，试验时间≤5分钟。 3、电缆35kV/2km 120mm2, 电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV,试验时间≤60分钟。 4、变压器35kV/63000KVA。 5、35kV及以开关，电容量≤0.003uF，试验频率为30-300Hz，试验电压不超过108kV。 6、35kV及以下变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验，试验频率30-300Hz。 |
|||
|
输入电源：220V/380V，系统精度：1.5%，频率调节范围：30–300Hz，工作时间：额定负载下允许连续60min |
|||
|
变频电源主机 |
ZSBP-15kW |
1 |
台 |
|
激励变压器 |
ZSJLB-15kVA/1.75KV/3.5KV |
1 |
台 |
|
高压电抗器 |
ZSDK-15KVA/27KV/2A |
4 |
台 |
|
电容分压器 |
ZSFRC-110kV |
1 |
台 |
|
附 件 |
专用 |
1 |
套 |
|
ZSBP-270KVA/270KV变频串联谐振耐压试验装置 |
中试控股 |
||
|
44KV 发电机 ✔ 兼容其他所有电气设备交流耐压试验 |
|||
|
1、44kV/600MW发电机交流耐压试验，试验频率为45-65Hz,试验电压60kV。 2、110kV/400mm2电缆，电容量≤0.032μF，试验频率为30-300Hz,试验电压128kV。 3、110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过230kV。 4、110kV及以下电压等级变压器交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz，试验电压不超过160kV（60000KVA/110KV的变压器）。 5、35kV/300mm2电缆1.2km，电容量≤0.39μF，试验频率为30-300Hz,试验电压52kV。 6、10kV/300mm2电缆3km，电容量≤1.12μF，试验频率为30-300Hz,试验电压22kV。 7、110kV及以下变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验，试验频率30-300Hz。 |
|||
|
输入电源：220V/380V，系统精度：1.5%，频率调节范围：30–300Hz，工作时间：额定负载下允许连续60min |
|||
|
变频电源主机 |
ZSBP-20kW |
1 |
台 |
|
激励变压器 |
ZSJLB-20kVA/2KV/4KV/10KV |
1 |
台 |
|
高压电抗器 |
ZSDK-45KVA/45KV/6A |
4 |
台 |
|
电容分压器 |
ZSFRC-270kV |
1 |
台 |
|
附 件 |
专用 |
1 |
套 |
|
ZSBP-675KVA/270kV变频串联谐振耐压试验装置 |
中试控股 |
||
|
10KV 发电机 ✔ 兼容其他所有电气设备交流耐压试验 |
|||
|
1、10kV发电机交流耐压试验，电容量≤0.5uF,试验频率45-65Hz,试验电压U≤24kV。 2、300mm2,35kV 电缆交流耐压试验，长度5km，电容≤0.973uF,试验频率30-300Hz,试验电压U≤52kV。 3、100MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45-65Hz,试验电压U≤160kV。 4、110kVGIS,变电站系统交流耐压试验，试验频率30-300Hz,试验电压U≤184kV。 5、110kV及以下变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验，试验频率30-300Hz。 |
|||
|
输入电源：220V/380V，系统精度：1.5%，频率调节范围：30–300Hz，工作时间：额定负载下允许连续60min |
|||
|
变频电源主机 |
ZSBP-50kW |
1 |
台 |
|
激励变压器 |
ZSJLB-50kVA/2KV/4KV/10KV |
1 |
台 |
|
高压电抗器 |
ZSDK-67.5KVA/27KV/2.5A |
10 |
台 |
|
电容分压器 |
ZSFRC-270kV |
1 |
台 |
|
附 件 |
专用 |
1 |
套 |
|
ZSBP-720KVA/200KV变频串联谐振耐压试验装置 |
中试控股 |
||
|
10KV 发电机 ✔ 兼容其他所有电气设备交流耐压试验 |
|||
|
1、10kV发电机交流耐压试验，电容量≤0.5uF,试验频率45-65Hz,试验电压U≤24kV。 2、300mm2,35kV 电缆交流耐压试验，长度3km，电容≤0.59uF,试验频率30-300Hz,试验电压U≤52kV。 3、100MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45-65Hz,试验电压U≤160kV。 4、110kVGIS,变电站系统交流耐压试验，试验频率30-300Hz,试验电压U≤184kV。 5、110kV及以下变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验，试验频率30-300Hz。 |
|||
|
输入电源：220V/380V，系统精度：1.5%，频率调节范围：30–300Hz，工作时间：额定负载下允许连续60min |
|||
|
变频电源主机 |
ZSBP-30kW |
1 |
台 |
|
激励变压器 |
ZSJLB-30kVA/2KV/3KV/5KV |
1 |
台 |
|
高压电抗器 |
ZSDK-90KVA/45KV/2A |
8 |
台 |
|
电容分压器 |
ZSFRC-200kV |
1 |
台 |
|
附 件 |
专用 |
1 |
套 |
|
ZSBP-756KVA/216KV变频串联谐振耐压试验装置 |
中试控股 |
||
|
10KV 发电机 ✔ 兼容其他所有电气设备交流耐压试验 |
|||
|
1、10kV发电机交流耐压试验，电容量≤0.5uF,试验频率45-65Hz,试验电压U≤24kV。 2、300mm2,35kV 电缆交流耐压试验，长度5km，电容≤0.973uF,试验频率30-300Hz,试验电压U≤52kV。 3、100MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45-65Hz,试验电压U≤160kV。 4、110kVGIS,变电站系统交流耐压试验，试验频率30-300Hz,试验电压U≤184kV。 5、110kV及以下变压器、断路器/开关、GIS、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验，试验频率30-300Hz。 |
|||
|
输入电源：220V/380V，系统精度：1.5%，频率调节范围：30–300Hz，工作时间：额定负载下允许连续60min |
|||
|
变频电源主机 |
ZSBP-50kW |
1 |
台 |
|
激励变压器 |
ZSJLB-50kVA/2KV/3KV/4.5KV |
1 |
台 |
|
高压电抗器 |
ZSDK-189KVA/54KV/3.5A |
4 |
台 |
|
电容分压器 |
ZSFRC-220kV |
1 |
台 |
|
附 件 |
专用 |
1 |
套 |
合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
服务理念
湖北中试高测电气控股有限公司始终坚持"精心打造精品、优质回报客户"的宗旨，并严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制，将销售服务工作纳入企业管理范畴，坚持常抓不懈；
主动服务
公司作为领先高新技术企业是电力检测仪器和高压试验设备的研制厂商，是电力、水利、石油、铁路、矿山等相关领域试验解决方案产品的供应商。用心去感知，帮助客户降低成本、提高效率。满足客户的服务期望，不断引导、开发和创造客户消费需求；
差异化服务
公司细分供电系统、发电系统、用电单位和科研院所等，精心设计针对性营销服务方案，打造具有竞争力的客户和业务品牌。秉承"服务为本、诚信经营"的方针，完善服务系统，加强售前、售中、售后服务，对不同地域客户在诸多现场使用产品出现的各种问题及时帮助解决，使用户感到极大方便；
高效服务
高效的服务为公司迎来效益，同时我们以服务促发展，以客户为中心的服务体系，建立健全营销渠道，优化服务流程，改善支撑手段，赢得了广大客户的信任，产品和服务赢得至高市场荣誉；
优质服务
公司推崇5S服务理念，引领服务先进理念，以亲和、细致的服务感动客户，尊重客户，理解客户，持续提供超越客户期望的产品与服务，竭尽所能诚信天下，做客户们永远的伙伴。
服务流程
我们严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的管理、先进的技术创建国内一流的服务企业为目标，制定了规范管理制度，严格过程控制，保证产品质量，达到顾客满意的质量方针，坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售中及售后服务!
1. 尊敬的的用户，不论您有何种需求：只要您拨打湖北中试高测电气控股有限公司统一服务热线 027-83982728 剩下的事有我们来做；
2. 我们的服务专员将会给您提供专业的产品咨询和技术解答；
3. 了解您的诉求，建立产品服务记录，并与您协商确定售后服务方式；
4. 如有需要，我们会第一时间安排专业的技术工程师按与您约定的时间准时到达试验现场；
5. 工程师将向您详细地讲解产品的工作原理和实验操作步骤；
6. 工程师将现场指导您完成整个试验过程，并对您提出的技术问题给予专业的解答；
7. 工程师还会为您购买的武汉中试产品进行全面检测，如有故障，将一并解决；
8. 服务完成后请您对我们的服务提出宝贵的意见或建议，服务信息将同步到售后服务中心；
9. 售后服务中心将积极跟进服务进度，并定期跟踪回访。
售后服务承诺书
一、售前服务承诺
1. 提供专业咨询。在2小时之内答复您提出的专业技术问题；
2. 提供详细资料。在4小时之内将您所需要的技术资料邮出，并争取您能在两日内收到；
3. 提供合理报价。在2小时之内为您提供合理报价；
4. 提供考察接待。随时接待您的考察，并尽力为您的考察工作提供各种便利条件。
二、售中服务承诺
1. 采用全国统一的《工业品买卖合同》与您签订合同和技术协议；
2. 自觉遵守合同法的规定，确保合同及技术协议顺利履行；
3. 竭力按时按量为您提供优质产品，并采用最优运输方式，确保您收到货物完好无缺；
4. 积极与使用人员沟通，尊重用户安排，为用户提供周到的技术支持；
5. 按合同的规定为您提供送检、安装、调试及培训等服务；
6. 无论合同大小，所有客户在价格及服务方面都是公平的。
三、售后限时服务承诺
1. 我们将按照客户的要求提供相关的技术培训和技术资料；
2. 产品有质量问题，三年免费保修，终生维护，有合同约定的按合同约定；
3. 我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障；
4. 对于10公斤以下的仪器，在两日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；
5. 对于10公斤以上的仪器，在三日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；
6. 我们对所销售的设备3年免费维护，终生维修，长期提供备品备件，软件免费升级，有合同约定的除外。
服务相关说明
1. 我公司愿为用户提供各种技术咨询，当好参谋，并提供有关技术资料，如产品样本、图片、产品说明书；
2. 对于用户来电、来函及来人询价访问，我公司将热情接待，及时给予答复；
3. 我公司配有送货专车，对于客户确定合作之后，我们会选择合理的物流送货方式将产品安全送达规定地点；
4. 产品在运送过程中，如果由于运输原因，致使产品损坏，我公司将与用户协商解决办法，直到达到用户满意为止；
5. 产品在货物送达时，经验货如果发现有漏货、错货或短货等数量上问题，在接到通知后，将立即派人到现场进行服务和处理；
6. 在用户使用过程中，如果发现由于我公司方面的责任引起的产品质量问题，我公司在接到通知后，保证在1小时内作出答复；对需要派工程师处理的，保证立即指派技术人员到达现场排除问题，不需要到现场服务的，一定当好参谋，为用户提供最佳处理方案；
7、我公司派人到用户现场服务的，应与用户电话商定到达日期，假如由于某种客观原因，不能如期到达，必须事前通知用户，并说明原因或采取相应措施，保证用户不受损失或把损失降到最低程度。
合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
点击下载
变电站电器设备谐振装置选配参考方案
| 编号 | 产品型号及方案名称 | 试品对象适用范围 | 主要配置参数 | ||||||
|
变频源 (台) |
励磁变 (台) |
电抗器 (节) |
分压器 (台) |
电容器 (台) |
控制箱 (台) |
方案下载 (↓) |
|||
| C1 |
BPXZ-ZS-25kV/50kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV/1000kVA电力变 |
3kVA (1台) |
3kVA (1台) |
25kV/0.5A (2台) |
50kV (1台) 5000pF |
50kV (1台) 40000pF |
||
| C2 |
BPXZ-ZS-42kVA/81kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/315kVA及以下变压器 |
380±10%V 工频 (1台) |
5kVA (1台) |
14kV/0.5A (3台) |
80kV 2000pF (1台) |
|||
| 35kV/70mm2电缆 |
| C3 |
BPXZ-ZS-44kVA/22kV 调频式串联谐振试验装置 试验频率：30～300Hz |
5000kVA/10kV变压器 |
3kW/8A (1台) |
3kVA/1.5A (1台) |
22kV/1A (2台) |
50kV 3000pF (1台) |
|||
| 10kV，300mm2电缆500m |
| C4 |
BPXZ-ZS-44kVA/44kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV截面积300mm2,500m电缆 |
6kW/7.5A (1台) |
3kVA (1台) |
22kV/1A (2台) |
50kV 3000pF (1台) |
|||
| 10kV电力变,≤28kV | |||||||||
| 10kV电动机,≤16kV | |||||||||
| 10kV开关，CT，PT等设备 |
| C5 |
BPXZ-ZS-50kVA/25kV/50kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV,3000mm2电缆1km |
4.5kW/11A (1台) |
4.5kVA (1台) |
25kV/1A (2台) |
50kV 3000pF (1台) |
|||
| 10kV变电站系统电气设备 | |||||||||
| 6kV,300mm2交联电缆1km | |||||||||
| 6kV变电站系统电气设备 | |||||||||
| 6kV/4000kW电机交流耐压试验 |
| C6 |
BPXZ-ZS- 50kVA/50kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV,3000mm2电缆1000m |
4.5kW/12A (1台) |
4.5kVA (1台) |
25kV/1A (2台) |
50kV 3000pF (1台) |
|||
| 10kV变电站系统设备 |
| C7 |
BPXZ-ZS-54kVA/54kV 变频串联谐振试验装置 试验频率：30～300Hz |
10kV/70mm2长度1km电缆 |
3kW/10A (1台) |
3kVA (1台) |
27kV/1A (2台) |
60kV 1000pF (1台) |
|||
| 10kV /5000kvA变压器 | |||||||||
| 4150V/450kW电动机,≤10kV |
| C8 |
BPXZ-ZS-60kVA/40kV 变频串联谐振试验装置 试验频率：30～300Hz |
15000kW/6kV火力发电机≤0.1μF |
4.5kW/12A (1台) |
4.5kVA (1台) |
30kV/1.5A (2台) |
40kV 500pF (1台) |
30kV 25000pF (1台) |
||
| 6.3kV/185mm2电缆，300m | |||||||||
| 1250kVA/6kV主变的交流耐压 | |||||||||
| 6kV母线，开关等电气设备 |
| C9 |
BPXZ-ZS-60kVA/50kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV/185mm2电缆1500m |
4kW/10A (1台) |
4kVA (1台) |
30kV/1.2A (2台) |
50kV 500pF 12500pF (各1台) |
|||
| 5000kW/10kV电机的交流耐压试验 | |||||||||
| 10kV开关、母线、GIS等设备 |
| C10 |
BPXZ-ZS-66kVA/22kV 调频式串联谐振试验装置 试验频率：30～300Hz |
10kV/300mm2电缆1.3km |
4.5kW/20A (1台) |
4.5kVA (1台) |
22kV/1A (3台) |
70kV 1500pF (1台) |
|||
| 10kV开关、绝缘子、CT、PT等 |
| C11 |
BPXZ-ZS- 75kVA/50kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
10kV变电站系统 |
7.5kW/20A (1台) |
7.5kVA (1台) |
37.5kV/1.5A (2台) |
50kV 3000pF (1台) |
|||
| 50000kVA/10kV火力发电机≤0.25uF |
| C12 |
BPXZ-ZS-80kVA/40kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
10kV/3000kW发电机的交流耐压 |
5kW/15A (1台) |
6kVA (1台) |
40kV/2A (2台) |
40kV 500pF (1台) |
30kV 40000pF (1台) |
||
| 10kV/5000kVA变压器的交流耐压 |
| C13 |
BPXZ-ZS-81kVA/81kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
35kV变压器的交流耐压试验 |
3kW/7.8A (1台) |
3kVA (1台) |
27kV/1A (3台) |
80kV 1000pF (1台) |
|||
| 35kV/300mm2，长度500m电缆 | |||||||||
| 10kV/300mm2，长度500m电缆 |
| C14 |
BPXZ-ZS-81kVA/108kV/27kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
25000kVA/35kV电力变压器 |
3kW/20A (1台) |
4kVA (1台) |
20.25kV 0.75A (4台) |
100kV 1000pF (1台) |
|||
| 35kV/240mm2长度400m电缆 | |||||||||
| 10kV/240mm2长度400m电缆 | |||||||||
| 35kV高压开关柜 |
| C15 |
BPXZ-ZS-88kVA/44kV 变频串联谐振试验装置 试验频率：30-300Hz |
10kV/300mm2电缆2000m |
6kW/15A (1台) |
6kVA (1台) |
44kV/2A (2台) |
50kV 3000pF (1台) |
|||
| 10kV火力发电机交流耐压试验 | |||||||||
| 10kV系统开关、CT、PT、绝缘子 | |||||||||
| 10kV电力变压器的交流耐压试验 |
| C16 |
BPXZ-ZS-100kVA/100kV 变频串联谐振试验装置 试验频率：30-300Hz |
2000kVA/6kV变压器 |
6kW/15A (1台) |
6kVA (1台) |
25kV/1A (4台) |
100kV 500pF (1台) |
|||
| 2000kVA/10kV变压器 | |||||||||
| 6kV/300mm2电缆2km | |||||||||
| 10kV/300mm2电缆2km | |||||||||
| 50kV环氧板耐压试验 | |||||||||
| 真空接触器 |
| C17 |
BPXZ-ZS-110KV 谐振试验装置 试验频率：30-300Hz |
50000kVA/110kV变压器 |
8kW/20A (1台) |
8kVA (1台) |
50kV/0.8A (4台) |
240kV 500pF (1台) |
|||
| 110kV开关互感器等电压等级设备 |
| C18 |
BPXZ-ZS-100kVA/200kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/30000kVA主变 |
10kW/15.7A (1台) |
6kVA (1台) |
25kV/0.5A (4台) |
200kV 1000pF (1台) |
|||
| 110kV开关交流耐压试验 |
| C19 |
BPXZ-ZS-100kVA/500kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
220kV绝缘杆的耐压试验 |
5kW/13A (1台) |
5kVA (1台) |
25kV/0.2A (4台) |
500kV 500pF (1台) |
|||
| 110kV开关交流耐压试验 |
| C20 |
BPXZ-ZS-108kVA/72kV 变频串联谐振试验装置 试验频率：30-300Hz |
6kV/240mm2,电缆4000m |
6kW/15A (1台) |
6kVA (1台) |
27kV/1.5A (4台) |
80kV 1500pF (1台) |
|||
| 6kV开关等交流耐压试验 |
| C21 |
BPXZ-ZS-108kVA/108kV/27kV 变频串联谐振试验装置 试验频率：30-300Hz |
35kV/300mm2电缆500m |
6kW/15A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 1500pF (1台) |
|||
| 10kV/300mm2电缆2000m | |||||||||
| 35kV开关，绝缘子及母线 | |||||||||
| 10kV开关，绝缘子及母线 |
| C22 |
BPXZ-ZS-108kVA/108kV/27kV 变频串联谐振试验装置 试验频率：30-300Hz |
35kV/240mm2电缆500m |
6kW/15A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 500pF (1台) |
80kV 5000pF (1台) |
||
| 35kV/25000kVA电力变压器 | |||||||||
| 10kV/240mm2电缆1000m |
| C23 |
BPXZ-ZS-108kVA/108kV/27kV 变频串联谐振试验装置 试验频率：30-300Hz |
35kV/300mm2电缆500m |
6kW/15A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 500pF (1台) |
80kV 10000pF (1台) |
||
| 35kV/10000kVA电力变压器 | |||||||||
| 10kV/300mm2电缆1000m |
| C24 |
BPXZ-ZS-108kVA/108kV/27kV 变频串联谐振试验装置 试验频率：30-300Hz |
10kV/185mm2电缆300m |
6kW/15A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 500pF (1台) |
80kV 10000pF (1台) |
||
| 35kV/10000kVA电力变压器 |
| C25 |
BPXZ-ZS-108kVA/108kV/54kV 变频串联谐振试验装置 试验频率：30-300Hz |
35kV/185mm2电缆1000m |
6kW/15A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 1000pF (1台) |
100kV 3000pF (1台) |
||
| 35kV/2000kVA变压器 | |||||||||
| 35kV开关柜，绝缘子、母线设备 |
| C26 |
BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置 试验频率：30-300Hz |
35kV/240mm2电缆1km |
6kW/15A (1台) |
6kVA (1台) |
27kV/1A (4台) |
110kV 1000pF (1台) |
|||
| 35kV/20000KVA变压器 |
| C27 |
BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置 试验频率：30-300Hz |
35kV/240mm2电缆1000m |
6kW/15A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 500pF (1台) |
|||
| 10kV/240mm2电缆2000m | |||||||||
| 35kV开关，绝缘子及母线等设备 | |||||||||
| 10kV开关，绝缘子及母线等设备 |
| C28 |
BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置 试验频率：30-300Hz |
6kV/195mm2电缆2500m |
6kW/15.7A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 500pF (1台) |
100kV 4000pF (1台) |
||
| 6kV/800kW电机的交流耐压试验 | |||||||||
| 1.5MW/6kV火力发电机,≤15kV | |||||||||
| 35kV/20000kVA电力变压器 |
| C29 |
BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置 试验频率：30-300Hz |
10kV，185mm2及以下，1.2km电缆 |
6kW/16A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 500pF (1台) |
80kV 5000pF (1台) |
||
| 35kV/10000kVA电力变压器 |
| C30 |
BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置 试验频率：30-300Hz |
10kV电力变压器的交流耐压 |
6kW/16A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 500pF (1台) |
80kV 5000pF (1台) |
||
| 10kV，300mm2及以下，1km电缆 | |||||||||
| 35kV，300mm2及以下，0.5km电缆 | |||||||||
| 35kV电力变压器 |
| C31 |
BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置 试验频率：30-300Hz |
35kV，500mm2及以下，长度500m |
6kW/16A (1台) |
6kVA (1台) |
27kV/1A (4台) |
100kV 2000pF (1台) |
|||
| 35kV/40MVA变压器 | |||||||||
| 35kV高压开关柜及母线 | |||||||||
| 35kV电力变压器 |
| C32 |
TFL-ZS-120kVA/25kV 调感式串联谐振试验装置 试验频率：工频50Hz |
35kV，500mm2及以下，长度500m |
20kVA (1台) 电动调压器 |
20kVA (1台) |
27kV/4.8A (1台) |
30kV (1台) |
20kVA (1台) 操作台 |
||
| 35kV/40MVA变压器 | |||||||||
| 35kV高压开关柜及母线 | |||||||||
| 35kV电力变压器 |
| C33 |
BPXZ-ZS-120kVA/60kV 调频式串联谐振试验装置 试验频率：30-300Hz |
35kV，500mm2及以下，长度500m |
20kW/15A (1台) |
6kVA (1台) |
40kV/2A (3台) |
60kV 1500pF (1台) |
20kVA (1台) 操作台 |
||
| 35kV/40MVA变压器 | |||||||||
| 35kV高压开关柜及母线 | |||||||||
| 35kV电力变压器 |
| C34 |
BPXZ-ZS-120kVA/120kV 调频式串联谐振试验装置 试验频率：30-300Hz |
66kV/2200kVA变压器 |
6kW/16A (1台) |
6kVA (1台) |
30kV/1A (4台) |
120kV 2000pF (1台) |
120kV 5000pF (1台) |
||
| 35kV母线、隔离开关 | |||||||||
| 35kV/240mm2，长度200m电缆 | |||||||||
| 35kV/1200mm2，长度50m电缆 |
| C35 |
BPXZ-ZS-126kVA/180kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
50MWA/110kV以下电力变压器 |
10kW/18A (1台) |
7.5kVA (1台) |
25.2kV/0.7A (5台) |
180kV 500pF (1台) |
|||
| 10kV，185mm2及以下1500m电缆 | |||||||||
| 同步电机2800kW,电压10kV | |||||||||
| 110kV 的GIS耐压试验 |
| C36 |
BPXZ-ZS-130kVA/130kV 调频式串联谐振试验装置 试验频率：30-300Hz |
35kV/240mm2，长度1000m电缆 |
6kW/16A (1台) |
6kVA (1台) |
32.5kV/1A (4台) |
130kV 2000pF (1台) |
|||
| 35kV断路器，绝缘子，母线设备 |
| C37 |
BPXZ-ZS-135kVA/54kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
10kV/300mm2，长度3000m电缆 |
7.5kW/19A (1台) |
7.5kVA (1台) |
33.75kV 1.25A (4台) |
100kV 1500pF (1台) |
|||
| 10kV变电站系统设备 | |||||||||
| 35kV/240mm2，长度1000m电缆 | |||||||||
| 35kV变电站设备 | |||||||||
| 50000kW/10kV电机45-65Hz/16kV |
| C38 |
BPXZ-ZS-135kVA/108kV/27kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
电缆10kV/300mm2，长度3000m |
7.5kW/20A (1台) |
7.5kVA (1台) |
33.75kV 1.25A (4台) |
100kV 500pF (1台) |
100kV 4000pF (1台) |
||
| 10kV变电站系统设备 | |||||||||
| 电缆35kV/300mm2，长度1000m | |||||||||
| 35kV变电站系统设备 | |||||||||
| 35kV/12000kVA变压器 |
| C39 |
BPXZ-ZS-135kVA/108kV/27kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
35kV电力变压器 |
7.5kW/20A (1台) |
7.5kVA (1台) |
33.75kV 1.25A (4台) |
100kV 1500pF (1台) |
|||
| 26kV/35kV，240mm2电缆1000m | |||||||||
| 8.7kV/10kV,500mm2电缆2000m | |||||||||
| 10kV电力变压器 | |||||||||
| 10kV/50MW火力发电机≤0.26μF |
| C40 |
BPXZ-ZS-135kVA/108kV/27kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
35kV/300mm2电缆1000m |
7.5kW/20A (1台) |
7.5kVA (1台) |
33.75kV 1.25A (4台) |
100kV 1500pF (1台) |
|||
| 10kV/300mm2电缆1000m | |||||||||
|
3200kW/6.3kV水轮发电机 ≤0.3μF |
|||||||||
| 35kV/6300kVA电力变压器 |
| C41 |
BPXZ-ZS-135kVA/108kV/27kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
10kV/300mm2电缆，长度3000m |
7.5kW/18A (1台) |
7.5kVA (1台) |
33.75kV 1.25A (4台) |
100kV 1000pF (1台) |
|||
| 35kV,300mm2电缆1000m | |||||||||
| 35kV变电站系统 |
| C42 |
BPXZ-ZS-140kVA/140kV 调频式串联谐振试验装置 试验频率：30-300Hz |
66kV/3200kVA油浸式变压器 |
10kW/26A (1台) |
10kVA (1台) |
35kV/1A (4台) |
140kV 500pF (1台) |
120kV 3000pF (1台) |
||
| 66kV母线 | |||||||||
| 66kV/300mm2，长度200m电缆 |
| C43 |
TFL-ZS-150kVA/25kV 调感式串联谐振试验装置 试验频率：工频50Hz |
66kV/3200kVA油浸式变压器 |
调压器 24kVA (1台) |
24kVA (1台) |
150kV/6A (1台) |
30kV (1台) |
操作台 24kVA (1台) |
||
| 66kV母线 | |||||||||
| 66kV/300mm2，长度200m电缆 |
| C44 |
BPXZ-ZS-150kVA/200kV 变频串联谐振试验装置 试验频率：30-300Hz |
110kV开关，GIS等设备 |
10kW/26.3A (1台) |
10kVA (1台) |
37.5kV 0.75A (4台) |
200kV 1000pF (1台) |
|||
| 10kV电缆截面300mm2，长度1km | |||||||||
| 35kV变电站系统设备 | |||||||||
| 10kV变电站系统设备 |
| C45 |
BPXZ-ZS-150kVA/300kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV绝缘杆 |
10kW/26.3A (1台) |
10kVA (1台) |
25kV/0.5A (6台) |
300kV 700pF (1台) |
| C46 |
BPXZ-ZS-162kVA/54kV/27kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
15kV电缆，500mm2，长度2000m |
9kW/24A (1台) |
9kVA (1台) |
40.5kV/1.5A (4台) |
60kV 500pF (1台) |
隔离变压器 9kVA (1台) |
||
| 10kV/20000kVA电力变压器 |
| C47 |
BPXZ-ZS-162kVA/162kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
40000kVA/110kV以下电力变压器 |
16kW/40A (1台) |
16kVA (1台) |
40.5kV/1A (4台) |
160kV 1000pF (1台) |
160kV 3000pF (1台) |
||
|
10kV/30000kVA水轮发电机 ≤0.45μF |
| C48 |
BPXZ-ZS-162kVA/162kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
40000kVA/110kV以下电力变压器 |
6kW/16A (1台) |
6kVA (1台) |
40.5kV/1A (4台) |
160kV 1000pF (1台) |
80kV 2000pF (1台) |
||
| 10kV，300mm2及以下,2km电缆 | |||||||||
| 35kV，300mm2及以下,0.5km电缆 | |||||||||
| 10000kVA/35kV以下电力变压器 |
| C49 |
BPXZ-ZS-162kVA/162kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
80000kVA/110kV以下电力变压器 |
6kW/16A (1台) |
6kVA (1台) |
40.5kV/1A (4台) |
160kV 1000pF (1台) |
160kV 3000pF (1台) |
||
| 10.5kV火力发电机,≤0.25μF |
| C50 |
BPXZ-ZS-162kVA/162kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
电压13.8kv容量88888kVA |
20kW/50A (1台) |
20kVA (1台) |
55kV/2.2A (3台) |
30kV 2000pF (1台) |
|||
| 10kV/300mm2电缆3km |
| C51 |
BPXZ-ZS-180kVA/180kV 变频串联谐振升压装置 试验频率：30-300Hz |
110kV/20000kVA变压器 |
20kW/53A (1台) |
20kVA (1台) |
45kV/1A (4台) |
180kV 1000pF (1台) |
|||
|
20kV/20000kW水力发电机 0.25uF |
| C52 |
BPXZ-ZS-180kVA/180kV 变频串联谐振升压装置 试验频率：30-300Hz |
10kV/5000kVA变压器 |
6kW/16A (1台)) |
6kVA (1台) |
30kV/1A (6台) |
180kV 1000pF (1台) |
100kV 1000pF (1台) |
||
| 35kV/8000kVA变压器 | |||||||||
| 26/35kV/300mm2，0.5km电缆 | |||||||||
| 8.7/10KV/300mm2，0.3km电缆 | |||||||||
| 35kV隔离开关 | |||||||||
| 66kV隔离开关 |
| C53 |
BPXZ-ZS-216kVA/36kV/216kV 变频串联谐振试验装置 试验频率：30-300Hz |
10kV/300mm2电缆,长度3000m |
10kW/25A (1台) |
10kVA (1台) |
36kW/1A (6台) |
220kV 1000pF (1台) |
|||
| 35kV/300mm2电缆,长度1000m | |||||||||
| 110kV开关，GIS |
| C54 |
BPXZ-ZS-216kVA/36kV/216kV 变频串联谐振试验装置 试验频率：30-300Hz |
40000kVA/110kV电力变压器 |
15kW/39.5A (1台) |
15kVA (1台) |
36kW/1A (6台) |
220kV 800pF (1台) |
|||
| 26kV/35kV，300mm2电缆1000m | |||||||||
| 110kVGIS、CT、PT、母线等 | |||||||||
| 8.7kV/10kV，300mm2电缆3000m | |||||||||
| 35kV电力变压器 | |||||||||
| 10kV电力变压器 | |||||||||
|
30MW火力发电机,45-65Hz ≤25kV |
| C55 |
BPXZ-ZS216kVA/54kV/27kV/108kV 变频串联谐振试验装置 试验频率：30-300Hz |
35kV PT |
12kW/31.5A (1台) |
12kVA (1台) |
54kVA/2A (4台) |
100kV (1台) 1500pF |
|||
| 35kV/630mm2 电缆700m | |||||||||
| 35kV/300mm2 电缆1500m | |||||||||
| 10kV/13500kW电机 |
| C56 |
BPXZ-ZS-216kVA/54kV/216kV 变频串联谐振试验装置 试验频率：30～300Hz |
80000kVA/110kV 电力变压器 |
12kW/31.5A (1台) |
12kVA (1台) |
54kVA/1A (4台) |
30kV (1台) 1000pF |
|||
| 26kV/35kV/300mm2 电缆1500m | |||||||||
| 10kV/8800kW电机,试验电压16kV |
| C57 |
BPXZ-ZS-216kVA/108kV/27kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV/300mm2 电缆4000m |
12kW/31.5A (1台) |
12kVA (1台) |
54kVA/2A (4台) |
100kV (1台) 500pF |
80kV (1台) 10000pF |
隔离变 12kVA |
|
| 35kV/300mm2 电缆1200m | |||||||||
| 35kVPT，CT，开关、母线等设备 | |||||||||
| 35kV/35000kV变压器 |
| C58 |
BPXZ-ZS-216kVA/108kV 调频式串联谐振试验装置 试验频率：50Hz |
31500kVA/110kV分级绝缘电力 变压器 |
10kW/25A (1台) |
10kVA (1台) |
54kVA/2A (4台) |
110kV (1台) |
|||
| 35kV/300mm2 电缆1.5km | |||||||||
| 10kV/300mm2 电缆2km | |||||||||
| 35kV及以下线路绝缘子开关,GIS |
| C59 |
BPXZ-ZS-216kVA/162kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2 电缆1500m |
12kW/30A (1台) |
12kVA (1台) |
36kVA/1.6A (6台) |
170kV (1台) 1500pF |
30kV (1台) 20000pF |
||
|
80000kVA/110kV主变 ≤0.018μF |
|||||||||
| 10kV/8800kW电动机,16kV |
| C60 |
BPXZ-ZS-216kVA/216kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2 电缆1.5km |
10kW/30A (1台) |
10kVA (1台) |
54kVA/1A (4台) |
220kV (1台) 1000pF |
|||
| 10kV/300mm2 电缆1.5km | |||||||||
| 110kV GIS |
| C61 |
BPXZ-ZS-216kVA/216kV 变频串联谐振耐压装置 试验频率：30～300Hz |
64/110kV/300mm2 电缆0.2km |
10kW/25A (1台) |
10kVA (1台) |
36kVA/1A (6台) |
200kV (1台) 500pF |
|||
| 26/35kV/300mm2 电缆1.2km | |||||||||
| 8.7/10KV/300mm2 电缆4km | |||||||||
| 110kV变电站GIS设备35kV变压器 |
| C62 |
BPXZ-ZS-220kVA/220kV/37kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2 电缆1000m |
12kW/30A (1台) |
12kVA (1台) |
37kVA/1A (6台) |
220kV (1台) 500pF |
|||
| 10kV/300mm2 电缆4000m | |||||||||
| 110kV/63MVA主变 | |||||||||
| 110kV GIS设备 | |||||||||
|
110kV开关 避雷器支柱绝缘子 CT、PT和隔离开关等设备 |
| C63 |
BPXZ-ZS-240kVA/120kV/30kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
12-100MW汽轮发电机（空冷） |
12kW/31.5A (1台) |
12kVA (1台) |
60kVA/2A (4台) |
100kV (1台) 1000pF |
30kV (1台) 0.15μF |
||
| 6-10kV/300mm2 电缆3000m | |||||||||
| 35kV/300mm2 电缆1000m | |||||||||
| 35kV及以下电气设备 | |||||||||
| 110kV/75000kVA变压器 |
| C64 |
BPXZ-ZS-243kVA/162kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2 电缆1500m |
15kW/40A (1台) |
15kVA (1台) |
40.5kVA/1A (6台) |
160kV (1台) 1500pF |
|||
| 50000kVA/110kV主变 | |||||||||
| 10kV/300mm2 电缆3000m | |||||||||
| 110kV/300mm2 电缆300m |
| C65 |
BPXZ-ZS-250kVA/250kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
40000kVA/220kV分级绝缘变压器 |
20kW/50A (1台) |
20kVA (1台) |
50kVA/1A (5台) |
250kV (1台) 1000pF |
|||
| 110kV/300mm2 电缆200m | |||||||||
| 110kV线路绝缘子，PT、CT |
| C66 |
BPXZ-ZS-250kVA/250kV 调频式串联谐振试验装置 试验频率：30～300Hz |
110kV以下以下电力变压器 开关，绝缘子，绝缘杆 |
12kW/30A (1台) |
12kVA (1台) |
50kVA/1A (5台) |
250kV (1台) 1000pF |
250kV (1台) 5000pF |
| C67 |
BPXZ-ZS-250kVA/250kV 调频式串联谐振试验装置 试验频率：30～300Hz |
63000kVA/110kV电力变压器 |
5kW/13A (1台) |
5kVA (1台) |
50kVA/1A (5台) |
250kV (1台) 800pF |
| C68 |
BPXZ-ZS-250kVA/500kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
测温仪 |
15kW/40A (1台) |
15kVA (1台) |
125kVA/0.5A (2台) |
500kV (1台) 500pF |
| C69 |
BPXZ-ZS-405kVA/270kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2 电缆2000m |
20kW/50A (1台) |
20kVA (1台) |
27kVA/1A (10台) |
300kV (1台) 500pF |
|||
|
110kV线路绝缘子、开关 GIS等电气设备 |
| C70 |
BPXZ-ZS-296kVA/296kV/37kV 调频式串联谐振耐压装置 试验频率：45-300Hz |
10kV/300mm2 电缆4000m |
15kW/37.5A (1台) |
15kVA (1台) |
37kVA/1A (8台) |
300kV (1台) 700pF |
|||
| 35kV/300mm2 电缆1700m | |||||||||
|
110kV线路绝缘子 开关,GIS等电气设备 |
| C71 |
BPXZ-ZS-320kVA/160kV 调频式串联谐振耐压装置 试验频率：45～300Hz |
4000～31500KVA/35KV 电力变压器 |
15kW/40A (1台) |
15kVA (1台) |
54kVA/2A (6台) |
180kV (1台) 500pF |
|||
|
20000～80000KVA/110KV 电力变压器 |
| C72 |
BPXZ-ZS-324kVA/108kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV/300mm2 电缆4000m |
15kW/40A (1台) |
15kVA (1台) |
108kVA/3A (3台) |
100kV (1台) 500pF |
隔离变 15kVA |
||
| 35kV/300mm2 电缆1200m | |||||||||
| 35kVPT，CT，开关、母线等设备 | |||||||||
| 35kV/35000kVA变压器 |
| C73 |
BPXZ-ZS-324kVA/216kV/27kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
26kV/35KV,185mm2 电缆3000m |
18kW/47A (1台) |
18kVA (1台) |
40.5kVA 1.5A (8台) |
220kV (1台) 1000pF |
|||
| 8.7kV/10KV,300mm2 电缆5000m | |||||||||
| 110kV GIS设备 |
| C74 |
BPXZ-ZS-324VA/270kV/45kV 变频串联谐振试验装置 试验频率：30～300Hz |
110kV/300mm2 电缆500m |
12kW/31.5A (1台) |
12kVA (1台) |
54kVA/1.2A (6台) |
200kV (1台) 1000pF |
|||
| 35kV/300mm2 电缆1000m | |||||||||
| 10kV/300mm2 电缆3000m | |||||||||
| 110kV/31500kVA主变 | |||||||||
|
110kV断路器，绝缘子 GIS等设备 |
|||||||||
| 35kV/10kV开关柜 |
| C75 |
BPXZ-ZS-324kVA/270kV/54kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2 电缆2km |
20kW/50A (1台) |
20kVA (1台) |
64.8kVA 1.2A (5台) |
300kV (1台) 500pF |
|||
| 110kV变电站系统电气设备 | |||||||||
| 10kV/300mm2 电缆3000m | |||||||||
| 110kV/240mm2 电缆300m | |||||||||
| 110kV及以下电压等级变压器 | |||||||||
| 220kV及以下电压等级变压器 |
| C76 |
BPXZ-ZS-324VA/270kV/45kV 变频串联谐振试验装置 试验频率：30～300Hz |
110kV/300mm2 电缆500m |
12kW/31.5A (1台) |
12kVA (1台) |
54kVA/1.2A (6台) |
200kV (1台) 1000pF |
|||
| 35kV/300mm2 电缆500m | |||||||||
| 10kV/300mm2 电缆1000m | |||||||||
| 110kV主变 | |||||||||
| 35kV主变 |
| C77 |
BPXZ-ZS-330kVA/55kV/275kV 调频式串联谐振耐压装置 试验频率：45～300Hz |
380MVA/110KV 电容量≤0.04μf |
15kW/37.5A (1台) |
12kVA (1台) |
55kVA/1A (6台) |
300kV (1台) 500pF |
|||
| 26/35kV/300mm2 电缆1km | |||||||||
| 110kV GIS、线路绝缘子、开关 | |||||||||
| 35kV GIS、线路绝缘子、开关 |
| C78 |
BPXZ-ZS-330/330 变频串联谐振成套试验装置 试验频率：30～300Hz |
220kVGIS电压等级设备 |
15kW/37.5A (1台) |
15kVA (1台) |
55kVA/1A (6台) |
330KV (1台) 500pF |
| C79 |
BPXZ-ZS-360kVA/200kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2 电缆500m |
10kW/25A (1台) |
10kVA (1台) |
90kVA/1.8A (4台) |
200kV (1台) 1000pF |
隔离变 10kVA |
||
| 10kV/400mm2 电缆1km | |||||||||
| 10kV及以下电动机 | |||||||||
|
等级及以下PT、CT、套管 支柱绝缘子、隔离开关 |
| C80 |
BPXZ-ZS-360kVA/220kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
70000kVA/220kV电力变压器 |
12kW/31.5A (1台) |
12kVA (1台) |
90kVA 1.63A (4台) |
220kV (1台) 1000pF |
| C81 |
BPXZ-ZS-378kVA/54kV/108kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2 电缆3000m |
21kW/55A (1台) |
21kVA (1台) |
63kVA/2.33A (6台) |
100KV (1台) 1500pF |
|||
| 10kV/300mm2 电缆6000m | |||||||||
| 10kV断路器/母线/CT/PT等设备 | |||||||||
| 35kV断路器/母线/CT/PT等设备 |
| C82 |
BPXZ-ZS-378kVA/162kV/54kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2 电缆3000m |
21kW/55A (1台) |
21kVA (1台) |
63kVA/2.33A (6台) |
160kV (1台) 1000pF |
|||
| 150000kVA/220kV电力变压器 |
| C83 |
BPXZ-ZS-378kVA/270kV/27kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
110kV主变（63000kVA及以下） GIS、开关 |
20kW/50A (1台) |
20kVA (1台) |
37.8kVA 1.4A (10台) |
270kV (1台) 700pF |
|||
| 110kV/400mm2 电缆500m | |||||||||
| 35kV/300mm2 电缆2.5km | |||||||||
| 10kV/300mm2 电缆7km |
| C84 |
BPXZ-ZS-384kVA/128kV/32kV 变频串联谐振试验装置 试验频率：30～300Hz |
110kV/50000kVA电力变压器 |
15kW/39.5A (1台) |
15kVA (1台) |
48kVA/1.5A (8台) |
260kV (1台) 800pF |
|||
| 110kV/630mm2 电缆500m | |||||||||
| 110kV断路器 |
| C85 |
BPXZ-ZS-405kVA/54kV/108kV/162kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/50000kVA电力变压器 |
25kW/62.5A (1台) |
25kVA (1台) |
50kVA/1.85A (8台) |
200kV (1台) 1000pF |
|||
| 10kV/300mm2 电缆8km | |||||||||
| 35kV/300mm2 电缆3km | |||||||||
| 35kV变电站系统 | |||||||||
| 60000kVA/110kV电力变压器 |
| C86 |
BPXZ-ZS-405kVA/54kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV/300mm2 电缆8km |
25kW/62.5A (1台) |
25kVA (1台) |
67.5kVA 2.5A (6台) |
60kV (1台) 1500pF |
|||
| 35kV/300mm2 电缆3km |
| C87 |
BPXZ-ZS-405kVA/162kV/54kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2 电缆3000m |
23kW/60A (1台) |
23kVA (1台) |
67.5kVA 2.5A (6台) |
160kV (1台) 1000pF |
|||
| 150000kVA/220kV电力变压器 |
| C88 |
BPXZ-ZS-405kVA/270kV/45kV 变频串联谐振耐压试验装置 试验频率：30～300Hz |
120000kVA/110kV电力变压器 |
40kW/80A (1台) |
32kVA (1台) |
67.5kVA 1.5A (6台) |
270kV (1台) 1000pF |
|||
| 110k断路器 | |||||||||
|
10kV/90000kVA水力发电机 ≤1.0μF |
| C89 |
BPXZ-ZS-420kVA/280kV/35kV 变频式串联谐振试验装置 试验频率：30～300Hz |
110kV/240mm2 电缆600m |
20kW/52.6A (1台) |
10kVA (2台) |
52.5kVA 1.5A (8台) |
300kV (1台) 700pF |
|||
| 35kV/240mm2 电缆3000m | |||||||||
| 10kV/240mm2 电缆6000m | |||||||||
| 110kV/100MVA电力变压器 | |||||||||
| 110kV变电站系统设备 |
| C90 |
BPXZ-ZS-432kVA/108kV/27kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV/500mm2 电缆3000m |
24kW/65A (1台) |
24kVA (1台) |
54kVA/2A (8台) |
100kV (1台) 1000pF |
|||
| 35kV/400mm2 电缆3000m | |||||||||
| 30MW火力发电机,≤0.17uF | |||||||||
| 40MVA/35kV 电力变压器 | |||||||||
| 40MVA/10kV 电力变压器 |
| C91 |
BPXZ-ZS-432kVA/216kV 调频式串联谐振试验装置 试验频率：30～300Hz |
26kV/35kV/300mm2 电缆2000m |
30kW/380V (1台) |
30kVA (1台) |
108kVA/2A (4台) |
220kV (1台) 1000pF |
|||
| 8.7kV/10kV/300mm2 电缆4000m | |||||||||
| 64kV/110kV/300mm2 电缆300m | |||||||||
| 110kV变电站， GIS | |||||||||
| 水力发电机,13.8kV,≤0.57uF |
| C92 |
BPXZ-ZS-432kVA/216kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV/400mm2电缆3km |
24kW/380V (1台) |
24kVA (1台) |
54kVA (8台) |
100kV (1台) |
|||
| 35kV/400mm2电缆3km | |||||||||
| 110kV/50000kVA变压器 | |||||||||
| 110kV母线等交流耐压试验 |
| C93 |
BPXZ-ZS-432KVA/216KV 变频串联谐振装置 试验频率：30～300Hz |
110kV，100000KVA以下变压器 |
20kW/400V (1台) |
20kVA (1台) |
54kVA (1台) |
F216kV (1台) |
|||
| 110KVGIS交流耐压试验 | |||||||||
| 110KV/500mm2及以下电缆 | |||||||||
| 35KV/300 mm2及以下电缆 | |||||||||
| 35KV的主变的交流耐压试验 | |||||||||
| 10KV的主变的交流耐压试验 | |||||||||
| 10KV/300mm2及以下电缆 |
| C94 |
BPXZ-ZS-440kVA/22kV/220kV 调频式串联谐振试验装置 试验频率：30～300Hz |
10kV/300mm2电缆10km |
30kW/380V (1台) |
30kVA (1台) |
44kVA (1台) |
220kV (1台) 1000pF |
|||
| 110kV开关，CT等设备 | |||||||||
| 220kV/23MVA电力变压器 |
| C95 |
BPXZ-ZS-450kVA/270kV/45kV 调频式串联谐振试验装置 试验频率：30～300Hz |
150MW/20kV风冷发电机≤0.5μF |
45kW/380V (1台) |
40kVA (1台) |
75kVA (6台) |
300kV (1台) 700pF |
|||
| 300MW/20kV水冷发电机≤0.3μF | |||||||||
| 110kV线路绝缘子,开关,GIS | |||||||||
| 35kV/300mm2电缆2000m |
| C96 |
BPXZ-ZS-500kVA/500kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV断路器等设备耐压试验 |
25kW/380V (1台) |
25kVA (1台) |
125kVA (8台) |
500kV (1台) 500pF |
|||
| 220kV绝缘杆的耐压试验 | |||||||||
| 35kV/300mm2电缆，长度1.5km | |||||||||
| 10kV/300mm2电缆，长度1.5km |
| C97 |
BPXZ-ZS-512kVA/256kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/300mm2长度0.8km以内 |
20kW/380V (1台) |
20kVA (1台) |
64kVA (8台) |
200kV (1台) 1000pF |
|||
| 35kV/300mm2长度1.8km以内 | |||||||||
| 10kV/300mm2长度5km以内 | |||||||||
| 110kVGIS的交流耐压试验 | |||||||||
| 35kV/60000kVA变压器 | |||||||||
| 110kV/60000kVA变压器中性点 | |||||||||
| 35kV PT、CT开关等交流耐压 |
| C98 |
BPXZ-ZS-516kVA/344kV/43kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
150MW/20kV风冷发电机≤0.48μF |
20kW/380V (1台) |
20kVA (1台) |
64.5kVA (8台) |
300kV (1台) 500pF |
200kV (1台) 3000pF |
||
| 300MW/20kV水冷发电机≤0.3μF | |||||||||
| 110kV及以下的变压器等设备 |
| C99 |
BPXZ-ZS-516kVA/344kV/43kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
35kV/300mm2交联电缆2km |
24kW/380V (1台) |
24kVA (1台) |
64.5kVA (8台) |
300kV (1台) 500pF |
160kV (1台) 3000pF |
||
| 110kV及以下的变压器等设备 | |||||||||
|
15kV/300MW水内冷发电机 0.35μF |
| C100 |
BPXZ-ZS-540kVA/54kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
35kV/100mm2电缆6km |
30kW/380V (1台) |
30kVA (1台) |
67.5kVA (8台) |
100kV (1台) 1500pF |
|||
| 35kV/8000kVA电力变压器 |
| C101 |
BPXZ-ZS-540kVA/54kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
10kV/300mm2电缆10km |
30kW/380V (1台) |
30kVA (1台) |
67.5kVA (8台) |
100kV (1台) 1500pF |
|||
| 35kV/300mm2电缆4km | |||||||||
| 10kV变电站系统设备 | |||||||||
| 35kV变电站设备交流耐压试验 |
| C102 |
BPXZ-ZS-560KVA/330KV 调频谐振装置 试验频率：30～300Hz |
220KV，20000pF及以下电力变 |
20kW/380V (1台) |
20kVA (1台) |
660kVA (6台) |
330kV (1台) 500pF |
| C103 |
BPXZ-ZS-567kVA/405kV/135kV 调频式串联谐振试验装置 试验频率：30～300Hz |
110kV/300mm2，长度≤700m |
25kW/380V (1台) |
25kVA (1台) |
63kVA (9台) |
400kV (1台) 2000pF |
|||
| 220kV电流互感器耐压试验 |
| C104 |
BPXZ-ZS-600kVA/55kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
出口电压18kV,水轮发电机0.6μF |
55kW/380V (1台) |
55kVA (1台) |
100kVA (6台) |
300kV (1台) 1000pF |
|||
| 26kV/35kV,300mm2电缆3000m | |||||||||
| 110kV线路绝缘子等电气设备 | |||||||||
| 8.7kV/10kV,300mm2电缆4000m |
| C105 |
BPXZ-ZS-600kVA/500kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
500kV以下电力变压器中性点 |
36kW/380V (1台) |
36kVA (1台) |
150kVA (4台) |
500kV (1台) 500pF |
|||
| 500kV及以下GIS等电气设备 |
| C106 |
BPXZ-ZS-648kVA/54kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2交联电缆5km |
36kW/380V (1台) |
18kVA (1台) |
162kVA (4台) |
60kV (1台) 1500pF |
| C107 |
BPXZ-ZS-648kVA/54kV/108kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2交联电缆5km |
36kW/380V (1台) |
36kVA (1台) |
81kVA (8台) |
100kV (1台) 500pF |
|||
| 10kV/300mm2交联电缆10km | |||||||||
| 35kV/50000kVA电力变压器 | |||||||||
| 10kV/20000kVA电力变压器 | |||||||||
| 35kV变电站系统设备耐压试验 | |||||||||
| 10kV变电站系统设备耐压试验 |
| C108 |
BPXZ-ZS-648kVA/270kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
40000kVA/35kV电力变压器 |
30kW/380V (1台) |
30kVA (1台) |
72kVA (9台) |
270kV (1台) 800pF |
|||
| 10kV/300mm2电缆3000m | |||||||||
| 35kV/300mm2电缆2000m | |||||||||
| 110kV/300mm2电缆1000m | |||||||||
| 110kV GIS的交流耐压试验 |
| C109 |
BPXZ-ZS-648kVA/270kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
40000kVA/35kV电力变压器 |
24kW/380V (2台) |
12kVA (1台) |
72kVA (9台) |
270kV (1台) 800pF |
|||
| 10kV/300mm2电缆3000m | |||||||||
| 35kV/300mm2电缆2000m | |||||||||
| 110kV/300mm2电缆1000m | |||||||||
| 110kV GIS的交流耐压试验 |
| C110 |
BPXZ-ZS-648kVA/270kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2，长度2000m电缆 |
35kW/380V (1台) |
35kVA (1台) |
72kVA (9台) |
270kV (1台) 800pF |
|||
| 110kV/400mm2长度1000m电缆 | |||||||||
| 110kV/60000kVA电力变压器 | |||||||||
| 110kV系统（含75MVA变压器） |
| C111 |
BPXZ-ZS-650kVA/260kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2电缆5000m |
30kW/380V (1台) |
30kVA (1台) |
162kVA (4台) |
300kV (1台) 500pF |
|||
| 110kV/300mm2电缆1000m | |||||||||
| 110kV开关， GIS等电气设备 |
| C112 |
BPXZ-ZS-660kVA/264kV/132kV 调频式串联谐振试验装置 试验频率：30～300Hz |
电缆10kV/300mm2长度10000m |
25kW/380V (1台) |
25kVA (1台) |
82.5kVA (8台) |
270kV (1台) 500pF |
|||
| 电缆35kV/300mm2长度4000m | |||||||||
| 电缆110kV/300mm2长度1000m | |||||||||
| 35kV变电站系统设备耐压试验 | |||||||||
| 110kVGIS,变电站系统设备 |
| C113 |
BPXZ-ZS-720kVA/45kV/90kV 变频串联谐振试验装置 试验频率：30～300Hz |
适用于水电站发电机整体耐压 |
120kW (1台) |
120kVA (1台) |
90kVA (8台) |
60kV (1台) 2000pF |
|||
| 35kV/300mm2长度1km以内电缆 |
| C114 |
BPXZ-ZS-780kVA/130kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
110kV/500mm2电缆1km |
30kW/380V (1台) |
30kVA (1台) |
260kVA (3台) |
400kV (1台) 700pF |
|||
| 110kVGIS开关等设备交流耐压 | |||||||||
| 220kV开关的预防性试验 |
| C115 |
BPXZ-ZS-800kVA/400kV 变频串联谐振试验装置 试验频率：30～300Hz |
220kV/180MVA变压器的中性点 |
25kW/380V (1台) |
25kVA (1台) |
100kVA (8台) |
400kV (1台) 500pF |
|||
| 220kVGIS、断路器耐压试验 | |||||||||
| 220kV互感器耐压试验 | |||||||||
| 110kV/30mm2电缆，0.5km |
| C116 |
BPXZ-ZS-800kVA/500kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
110kV/630mm2,长度600m电缆 |
80kW/380V (1台) |
40kVA (1台) |
67.2kVA (12台) |
500kV (1台) 300pF |
|||
| 110kV/50000kVA主变交流耐压 | |||||||||
| 110kV变电站隔离开关等设备 | |||||||||
| 220kV/120000kVA主变耐压 | |||||||||
| 220kV变电站隔离开关等设备 |
| C117 |
BPXZ-ZS-810kVA/270kV 变频串联谐振试验装置 试验频率：30～300Hz |
110kV/50000VA电力变压器 |
30kW/380V (1台) |
30kVA (2台) |
135kVA (6台) |
270kV (1台) 800pF |
|||
| 110kV/630mm2电缆，1km以下 | |||||||||
| 110kVGIS，绝缘子等电气设备 |
| C118 |
BPXZ-ZS-864KVA/216KV 调频串联谐振装置 试验频率：30～300Hz |
110kV,100000KVA以下变压器 |
40kW/400V (1台) |
20kVA (1台) |
54kVA (8台) |
F220kV (1台) 110KV |
|||
| 110KVGIS的交流耐压试验 | |||||||||
| 110KV/500mm2及以下电缆 | |||||||||
| 35KV/300mm2及以下电缆 | |||||||||
| 35KV的主变的交流耐压试验 | |||||||||
| 10KV的主变的交流耐压试验 | |||||||||
| 10KV/300mm2及以下电缆 |
| C119 |
BPXZ-ZS-972kVA/270kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
110kV/400mm2长度1500m电缆 |
36kW/380V (1台) |
36kVA (1台) |
108kVA (9台) |
270kV (1台) 800pF |
|||
| 110kV绝缘子开关母线等设备 | |||||||||
| 110kV/10000kVA电力变压器 |
| C120 |
BPXZ-ZS-990kVA/132kV/264kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
110KV/400mm2，1.5km以内 |
45kW/380V (1台) |
45kVA (1台) |
165kVA (6台) |
200kV (1台) 1000pF |
200kV (1台) 5000pF |
||
| 220KV/16000kVA电力变中性点 |
| C121 |
BPXZ-ZS-1000kVA/500kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
110kV/630mm2，长度600m电缆 |
40kW/380V (1台) |
40kVA (1台) |
84kVA (12台) |
500kV (1台) 300pF |
|||
| 110kV/50000kVA主变 | |||||||||
| 110kV变电站隔离开关等设备 | |||||||||
| 220kV/240000kVA主变 | |||||||||
| 220kV变电站隔离开关等设备 |
| C122 |
BPXZ-ZS-1000kVA/500kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
220kV/630mm2，长度500m电缆 |
40kW/380V (1台) |
40kVA (1台) |
125kVA (8台) |
500kV (1台) 300pF |
|||
| 220kV变电站隔离开关等设备 | |||||||||
| 110kV变电站隔离开关等设备 | |||||||||
| 110kV/630mm2长度1000m电缆 | |||||||||
| 110kV变电站隔离开关等设备 |
| C123 |
BPXZ-ZS-1000kVA/600kV 调频式串联谐振试验装置 试验频率：30～300Hz |
SF6（72.5kV,126kV,252kV） |
50kW/380V (1台) |
50kVA (1台) |
500kVA (2台) |
600kV (1台) 500pF |
600kV (1台) 12000pF |
| C124 |
BPXZ-ZS-1040kVA/130kV 调频式串联谐振试验装置 试验频率：30～300Hz |
110kV/1000mm2,电缆1km |
40kW/380V (1台) |
40kVA (1台) |
347kVA (3台) |
400kV (1台) 700pF |
|||
| 110kVGIS,开关交流耐压试验 | |||||||||
| 220kVGIS,开关交流耐压试验 |
| C125 |
BPXZ-ZS-1080kVA/540kV/45kV 调频式串联谐振试验装置 试验频率：30～300Hz |
220kV及以下电力变中性点 |
40kW/380V (1台) |
40kVA (1台) |
90kVA (12台) |
500kV (1台) 500pF |
500kV (1台) 500pF |
||
| 220kV线路绝缘子,GIS等设备 | |||||||||
| 110kV/1000mm2电缆1km | |||||||||
| 110kV/800mm2,1.15km | |||||||||
| 110kV/630mm2电缆1.3km | |||||||||
| 110kV/500mm2电缆1.4km | |||||||||
| 110kV/400mm2电缆1.6km | |||||||||
| 110kV/300mm2电缆1.8km | |||||||||
| 110kV/240mm2电缆1.9km | |||||||||
| 110kV的开关,母线,GIS等设备 | |||||||||
| 110kV/50MW电力变压器 | |||||||||
| 10kV/300mm2电缆12km |
| C126 |
BPXZ-ZS-1100kVA/440kV/220kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2电缆7km |
60kW/380V (1台) |
60kVA (1台) |
137.5kVA (8台) |
400kV (1台) 500pF |
|||
| 110kVGIS及开关交流耐压 | |||||||||
| 220kVGIS及开关交流耐压 | |||||||||
| 110kV/400mm2，电缆1km | |||||||||
| 220kV/400mm2，电缆600m |
| C127 |
BPXZ-ZS-1120kVA/320kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
40000kVA/35kV电力变压器 |
30kW/380V (1台) |
15kVA (1台) |
35kVA (32台) |
200kV (1台) 2000pF |
800kV (1台) 16000pF |
||
| 10kV/300mm2，电缆3000m | |||||||||
| 35kV/300mm2，电缆2000m | |||||||||
| 110kV/300mm2，电缆1000m | |||||||||
| 110kV GIS的交流耐压试验 |
| C128 |
BPXZ-ZS-1296kVA/270kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/300mm2长度2000m电缆 |
60kW/380V (1台) |
60kVA (1台) |
648kVA (2台) |
300kV (1台) 700pF |
|||
| 110kV变压器、开关等设备 |
| C129 |
BPXZ-ZS-1296kVA/270kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/300mm2长度2000m电缆 |
60kW/380V (1台) |
60kVA (1台) |
144kVA (9台) |
270kV (1台) 800pF |
|||
| 110kV/80000kVA电力变压器 | |||||||||
| 110kV断路器，绝缘子等设备 |
| C130 |
BPXZ-ZS-1296kVA/270kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/300mm2长度2000m电缆 |
60kW/380V (1台) |
60kVA (1台) |
144kVA (9台) |
270kV (1台) 800pF |
|||
| 110kV变压器、开关等设备 |
| C131 |
BPXZ-ZS-1300kVA/130kV 变频串联谐振耐压装置 试验频率：30-300Hz |
110kV/300mm2,长度2km |
50kW/380V (1台) |
50kVA (1台) |
650kVA (2台) |
150kV (1台) 1000pF |
|||
| 35kV开关、绝缘子及变压器 | |||||||||
| 10kV开关、绝缘子及变压器 |
| C132 |
BPXZ-ZS-1300kVA/130kV/260kV 变频串联谐振耐压装置 试验频率：30-300Hz |
110kV电缆300平方截面2km |
50kW/380V (1台) |
50kVA (1台) |
650kVA (2台) |
260kV (1台) 500pF |
160kV (1台) 10000pF |
||
| 35kV开关、绝缘子及变压器 | |||||||||
| 10kV开关、绝缘子及变压器 | |||||||||
| 110kV/63000kVA电力变压器 |
| C133 |
BPXZ-ZS-1500kVA/250kV/125kV 调频式串联谐振试验装置 试验频率：30～300Hz |
220kV/300mm2电缆1km |
48kW/380V (1台) |
48kVA (1台) |
750kVA (2台) |
300kV (1台) 1000pF 分两节 |
|||
| 300MW/20kV及以下火力发电机 |
| C134 |
TFL-ZS-1560kVA/12kV 并联谐振试验装置 试验频率：工频50Hz |
120～150kar/6kV电容交流耐压 |
调压器 100kVA (1台) |
100kVA (1台) |
可调 780kVA 固定 1560kVA (1台) |
FR-20kV <(1台)> |
操作台 100kVA 380V (1台) |
| C135 |
BPXZ-ZS-1600kVA/800kV 调频式串联谐振试验装置 试验频率：30-300Hz |
500kV隔离开关、GIS等设备 |
60kW/380V (1台) |
64kVA (1台) |
400kVA (4台) |
800kV (1台) 500pF |
|||
| 220kV,400mm2电缆1.5km | |||||||||
| 220kV,1200mm2电缆0.8 km | |||||||||
| 220kV,2000mm2电缆0.8 km |
| C136 |
BPXZ-ZS-1690kVA/130kV 变频串联谐振耐压装置 试验频率：30-300Hz |
110kV电缆400平方截面2.5km |
65kW/380V (1台) |
65kVA (1台) |
845kVA (2台) |
150kV (1台) 1000pF |
|||
| 35kV开关、绝缘子及变压器 | |||||||||
| 10kV开关、绝缘子及变压器 |
| C137 |
GPXZ-ZS-1800kVA/50kV 工频谐振耐压装置 试验频率：50Hz |
150MW～200MW水力发电机 2.5μF |
180kVA (1台) |
可调 800kVA (1台) 固定 500kVA (2台) |
CHF-50kV (1台) |
控制台 180kVA 380V (1台) |
| C138 |
BPXZ-ZS-1800kVA/270kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/800mm2,长度2km以内 |
70kW/380V (1台) |
70kVA (1台) |
900kVA (2台) |
270kV (1台) 500pF |
1600kV (1台) 18000pF |
||
| 110kV变压器、开关等设备 |
| C139 |
BPXZ-ZS-1800kVA/500kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
220kV/500mm2,1000m电缆 |
75kW/380V (1台) |
72kVA (1台) |
900kVA (2台) |
500kV (1台) 750pF |
|||
| 220kV变电站隔离开关等设备 | |||||||||
| 110kV/500mm2,1000m电缆 | |||||||||
| 110kV变电站隔离开关等设备 | |||||||||
| 220kV/80000kVA及以下电力变 |
| C140 |
BPXZ-ZS-1944kVA/270kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110KV/400mm2,长度3km以内 |
72kW/380V (1台) |
72kVA (1台 |
972kVA (2台) |
270kV (1台) 800pF |
|||
| 110kV系统开关、母线等设备 |
| C141 |
BPXZ-ZS-1950kVA/150kV 变频串联谐振耐压装置 试验频率：30-300Hz |
110kV电缆400平方截面2.5km |
65kW/380V (1台) |
65kVA (1台) |
975kVA (2台) |
150kV (1台) 1000pF |
|||
| 35kV开关、绝缘子及变压器 | |||||||||
| 10kV开关、绝缘子及变压器 |
| C142 |
BPXZ-ZS-2000kVA/500kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
220kV/630mm2,长度1000m电缆 |
80kW/380V (1台) |
380kVA (1台) |
250kVA (8台) |
500kV (1台) 300pF |
|||
| 220kV变电站隔离开关等设备 | |||||||||
| 110kV/630mm2,长度2000m电缆 | |||||||||
| 110kV变电站隔离开关等设备 |
| C143 |
BPXZ-ZS-2250kVA/500kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
220kV/1000mm2，1000m电缆 |
72kW/380V (1台) |
72kVA (1台 |
1125kVA (2台) |
500kV (1台) 500pF 500pF |
|||
| 220kV变电站隔离开关等设备 |
| C144 |
BPXZ-ZS-2430kVA/135kV/405kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/680mm2,长度3km以内 |
108kW/380V (1台) |
108kVA (1台) |
810kVA (3台) |
400kV (1台) 800pF |
|||
| 110kV断路器、绝缘子等设备 | |||||||||
| 220kV断路器、绝缘子等设备 |
| C145 |
BPXZ-ZS-2430kVA/270kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110KV/300mm2，长度4km以内 |
108kW/380V (1台) |
108kVA (1台) |
1215kVA (2台) |
270kV (1台) 800pF |
|||
| 110kV变压器、开关等设备 |
| C146 |
BPXZ-ZS-2430kVA/135kV/405kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/630mm2，长度3km以内 |
90kW/380V (1台) |
90kVA (1台) |
810kVA (3台) |
400kV (1台) 500pF |
|||
| 110kV断路器、绝缘子等设备 | |||||||||
| 220kV断路器、绝缘子等设备 |
| C147 |
BPXZ-ZS-2700kVA/270kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/800mm2，长度3km以内 |
100kW/380V (1台) |
100kVA (1台) |
1350kVA (2台) |
270kV (1台) 500pF |
160kV (1台) 25000pF |
||
| 110kV变压器、开关等设备 |
| C148 |
BPXZ-ZS-2970kVA/270kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/400mm2，长度5km以内 |
132kW/380V (1台) |
132kVA (1台) |
1485kVA (2台) |
270kV (1台) 800pF |
|||
| 110kV变压器、开关等设备 |
| C149 |
BPXZ-ZS-2970kVA/270kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/300mm2，长度5km以内 |
132kW/380V (1台) |
132kVA (1台) |
1485kVA (2台) |
270kV (1台) 800pF |
|||
| 110kV变压器、开关等设备 |
| C150 |
BPXZ-ZS-3000kVA/500kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
220kV/400mm2,2000m电缆 |
180kW/380V (1台) |
180kVA (1台) |
1500kVA (2台) |
500kV (1台) 500pF |
|||
| 220kV变电站系统电气设备 |
| C151 |
BPXZ-ZS-3000kVA/500kV/250kV 调频式串联谐振试验装置 试验频率：30-300Hz |
220kV/300mm2交流电缆2km |
180kW/380V (1台) |
180kVA (1台) |
1500kVA (2台) |
500kV (1台) 500pF |
500kV (1台) 2000pF |
||
| 60MW/220kV以下电力变中性点 | |||||||||
| 220kV线路绝缘子,开关等设备 |
| C152 |
BPXZ-ZS-6000kVA/405kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/300mm2电缆10km |
270kW/380V (1台) |
270kVA (1台) |
2000kVA (3台) |
400kV (1台) 500pF |
|||
| 220kVGIS及开关交流耐压 | |||||||||
| 110kVGIS及开关交流耐压 | |||||||||
|
220kV/180000kVA电力变压器 |
电缆谐振试验装置选配参考方案
| 编号 | 产品型号及方案名称 | 试品对象适用范围 | 主要配置参数 | ||||||
|
变频源 (台) |
励磁变 (台) |
电抗器 (节) |
分压器 (台) |
电容器 (台) |
控制箱 (台) |
方案下载 (↓) |
|||
| A1 |
ZSBP-36kVA/18kV 调频式串联谐振试验装置 试验频率：30～300Hz |
10kV/300mm2电缆1km |
4kVA/10A (1台) |
4kVA (1台) |
18kV/1A (2台) |
30kV (1台) 2000pF |
|||
| A2 |
ZSBP-44kVA/22kV 调频式串联谐振试验装置 试验频率：30～300Hz |
10kV/240mm2电缆500m |
3kW/8A (1台) |
3kVA (1台) |
22kV/1A (2台) |
30kV 2000pF (1台) |
|||
| 10kV/180mm2电缆1000m |
| A3 |
ZSBP-50kVA/50kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
20kV,400mm2电缆200m |
3kW/7.8A (1台) |
3kVA (1台) |
25kV/1A (2台) |
50kV 2000pF (1台) |
| A4 |
ZSBP-54kVA/18kV 调频式串联谐振试验装置 试验频率：30～300Hz |
6kV/180mm2电缆 |
4.5kW/12A (1台) |
4.5kVA (1台) |
18kV/1A (3台) |
30kV 3000pF (1台) |
| A5 |
ZSBP-54kVA/54kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2长度500m电缆 |
4.5kW/10A (1台) |
4.5kVA (1台) |
18kV/1A (3台) |
60kV 2000pF (1台) |
|||
| 10kV/300mm2长度500m电缆 |
| A6 |
ZSBP-72kVA/18kV 调频式串联谐振试验装置 试验频率：30～300Hz |
满足≤2km长 6kV(240mm2)电缆的变频交流耐压试验 |
4kW/10.5A (1台) |
4kVA (1台) |
36kV/2A (2台) |
25kV 18pF (1台) |
| A7 |
ZSBP-73kVA/22kV 调频式串联谐振试验装置 试验频率：30～300Hz |
10kV/300mm2电缆1.5km |
6kW/15A (1台) |
6kVA (1台) |
36.5kV 1.66A (2台) |
30kV 2000pF (1台) |
| A8 |
ZSBP-80kVA/40kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
10kV,300mm2电缆2km |
4kW/10A (1台) |
4kVA (1台) |
40kV/2A (2台) |
40kV 2000pF (1台) |
| A9 |
ZSBP-81kVA/54kV 高压电缆交流耐压试验装置 试验频率：30-300Hz |
6kV/300mm2,长度500m电缆 |
4.5kW/12A (1台) |
4.5kVA (1台) |
27kV/1.8A (3台) |
60kV 1000pF (1台) |
|||
| 10kV/300mm2,长度500m电缆 | |||||||||
| 35kV/300mm2,长度500m电缆 |
| A10 |
ZSBP-88kVA/22kV 10kV交联电缆交流耐压装置 试验频率：30-300Hz |
10kV/300mm2电缆,长度2000m |
6kW/15A (1台) |
6kVA (1台) |
22kV/1A (4台) |
30kV 1000pF (1台) |
| A11 |
ZSBP-88kVA/22kV 调频式串联谐振试验装置 试验频率：30-300Hz |
10kV/400mm2电缆2km |
6kW/15A (1台) |
6kVA (1台) |
44kV/2A (2台) |
30kV 2000pF (1台) |
| A12 |
ZSBP-88kVA/22kV 调频式串联谐振试验装置 试验频率：30-300Hz |
10kV/240mm2电缆2km |
6kW/15A (1台) |
6kVA (1台) |
44kV/2A (2台) |
30kV 2000pF (1台) |
| A13 |
ZSBP-90kVA/18kV 6kV交联电缆交流耐压装置 试验频率：30-300Hz |
6kV/300mm2电缆,长度3000m |
5kW/12.5A (1台) |
5kVA (1台) |
30kV 1.67A (3台) |
30kV 1000pF (1台) |
| A14 |
ZSBP-108kVA/54kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
35KV/300mm2,长度1km以内电缆 |
6kW/15A (1台) |
6kVA (1台) |
27kV/1A (4台) |
60kV 1000pF (1台) |
| A15 |
ZSBP-132kVA/22kV/66kV 变频串联谐振试验装置 试验频率：30-300Hz |
35kV/300mm2电缆 |
6kW/15A (1台) |
6kVA (1台) |
44kV/2A (3台) |
60kV 1500pF (1台) |
隔离 变压器 6kV (1台) |
||
| 10kV/300mm2电缆 |
| A16 |
ZSBP-132kVA/22kV 变频串联谐振试验装置 试验频率：30-300Hz |
10kV/400mm2电缆 |
6kW/15A (1台) |
6kVA (1台) |
44kV/2A (3台) |
30kV 2000pF (1台) |
| A17 |
ZSBP-132kVA/22kV 变频串联谐振试验装置 试验频率：30-300Hz |
6kV/300mm2电缆 |
7.5kW/20A (1台) |
7.5kVA (1台) |
44kV/2A (3台) |
25kV 2000pF (1台) |
| A18 |
ZSBP-132kVA/25kV 变频串联谐振试验装置 试验频率：30-300Hz |
10kV/2400mm2电缆 |
6kW/15A (1台) |
6kVA (1台) |
44kV/1.76A (3台) |
30kV 2000pF (1台) |
|||
| 10kV/1850mm2电缆 | |||||||||
| 10kV/1500mm2电缆 | |||||||||
| 10kV/1200mm2电缆 | |||||||||
| 10kV/950mm2电缆 | |||||||||
| 10kV/700mm2电缆 | |||||||||
| 10kV/500mm2电缆 | |||||||||
| 10kV/350mm2电缆 | |||||||||
| 10kV/250mm2电缆 |
| A19 |
ZSBP-132kVA/5kV 变频串联谐振试验装置 试验频率：30-300Hz |
可满足10kV高压电缆 |
10kW/50A (1台) |
6kVA (1台) |
22kV/2A (3台) |
60kV 1000pF (1台) |
|||
| 可满足35kV高压电缆 |
| A20 |
ZSBP-135kVA/54kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
35kV,3000mm2交联电缆1000m |
7.5kW/20A (1台) |
7.5kVA (1台) |
33.75kV 1.25A (4台) |
60kV 2000pF (1台) |
|||
| 10kV,300mm2交联电缆3000m |
| A21 |
ZSBP-135kVA/54kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
35kV,4000mm2交联电缆1000m |
7.5kW/20A (1台) |
7.5kVA (1台) |
33.75kV 1.25A (4台) |
60kV 2000pF (1台) |
|||
| 10kV,240mm2交联电缆3000m |
| A22 |
ZSBP-162kVA/54kV/27kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
35kV电缆,400mm2,长度1000m |
9kW/24A (1台) |
9kVA (1台) |
40.5kV 1.5A (4台) |
60kV 1000pF (1台) |
|||
| 10kV电缆,300mm2,长度3000m |
| A23 |
ZSBP-176kVA/22kV 调频式串联谐振试验装置 试验频率：30-300Hz |
10kV/630mm2电缆3km |
80kW/21A (1台) |
80kVA (1台) |
44kV/2A (4台) |
30kV 2000pF (1台) |
| A24 |
ZSBP-198kVA/22kV 调频式串联谐振试验装置 试验频率：30-300Hz |
10kV/630mm2电缆3.5km |
9kW/23.6A (1台) |
9kVA (1台) |
49.5kV 2.25A (4台) |
30kV 2000pF (1台) |
| A25 |
ZSBP-216kVA/54kV/27kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2 电缆2000m |
10kW/26.3A (1台) |
10kVA (1台) |
154kVA/2A (4台) |
60kV (1台) 1000pF |
|||
| 10kV/300mm2 电缆4000m | |||||||||
| 10kV/150mm2 电缆5000m | |||||||||
| 10kV/120mm2 电缆5500m | |||||||||
| 10kV/90mm2 电缆6000m | |||||||||
| 10kV/50mm2 电缆7500m |
| A26 |
ZSBP-216kVA/54kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/240mm2 电缆2000m |
10kW/25A (1台) |
10kVA (1台) |
54kVA/2A (4台) |
60kV (1台) 1500pF |
|||
| 10kV/300mm2 电缆4000m |
| A27 |
ZSBP-216kVA/54kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/240mm2,长度2km以内 |
10kW/26A (1台) |
10kVA (1台) |
54kVA/2A (4台) |
60kV (1台) 1000pF |
| A28 |
ZSBP-216kVA/54kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2,长度2km以内 |
10kW/26A (1台) |
10kVA (1台) |
54kVA/2A (4台) |
60kV (1台) 1000pF |
| A29 |
ZSTFL-ZS-250kVA/25kV 调感式串联谐振试验装置 试验频率：工频50Hz |
电缆截面积25～50mm2 |
4kVA/10A (1台) |
40kVA (1台) |
250KVA/10A (1台) |
30kV (1台) |
30kV (1台) 0.22μF |
40kVA |
| A30 |
ZSBP-264kVA/22kV/66kV 调频式串联谐振试验装置 试验频率：30～300Hz |
10kV/300mm2 电缆5km |
15kW/40A (1台) |
15kVA (1台) |
88kVA/4A (3台) |
70kV (1台) 2000pF |
|||
| 5kV/300mm2 电缆1.5km |
| A31 |
BZSBP-264kVA/22kV 调频式串联谐振试验装置 试验频率：30～300Hz |
10kV/300mm2 电缆6km |
18kW/47.5A (1台) |
18kV (1台) |
44kVA/2A (6台) |
30kV (1台) 2000pF |
| A32 |
ZSBP-264kVA/54kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2 电缆1500m |
10kW/25A (1台) |
10kVA (1台) |
44kVA/2A (6台) |
60kV (1台) 1500pF |
|||
| 10kV/300mm2 电缆4000m |
| A33 |
ZSBP-264kVA/66kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2 电缆1500m |
10kW/25A (1台) |
10kVA (1台) |
44kVA/2A (2台) |
70kV (1台) 1000pF |
隔离变 10kVA |
||
| 10kV/300mm2 电缆4000m |
| A34 |
ZSBP-270kVA/54kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/150mm2 电缆3km |
15kW/37.5A (1台) |
15kVA (1台) |
67.5kVA 2.5A (4台) |
60kV (1台) 1000pF |
| A35 |
ZSBP-300kVA/50kV 变频串联谐振试验装置 试验频率：30～300Hz |
20kV/300mm2 电缆2000m |
15kW/40A (1台) |
15kVA (1台) |
75kVA/3A (4台) |
50kV (1台) 1000pF |
| A36 |
ZSBP-300kVA/150kV 变频串联谐振试验装置 试验频率：30～300Hz |
100000kVA/110kV 电力变压器 |
20kW/53A (1台) |
20kVA (1台) |
100kVA/2A (3台) |
150kV (1台) 1000pF |
|||
| 660MW/22kV 火力发电机 |
| A37 |
ZSTFL-300kVA/600kV 调频式串联谐振试验装置 试验频率：30～300Hz |
10kV/300mm2 电缆1km |
15kW/40A (1台) |
15kVA (1台) |
100kVA/0.5A (3台) |
600kV (1台) 400pF |
| A38 |
ZSTFL-320kVA/128kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
110KV/185mm2 电缆0.5km |
15kW/40A (1台) |
15kVA (1台) |
80kVA/2.5A (4台) |
150kV (1台) 1000pF |
| A39 |
ZS-324kVA/54kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2 电缆3000m |
18kW/47A (1台) |
18kVA (1台) |
54kVAV/2A (6台) |
60kV (1台) 2000pF |
|||
| 10kV/300mm2 电缆5000m |
| A40 |
ZSTFL-350kVA/30kV 调感式串联谐振试验装置 试验频率：工频50Hz |
电缆300mm2长度2000m |
调压器 40kVA (1台) |
36kVA (1台) |
350KVA 11.6A (1台) |
30kV (1台) |
40kVA |
| A41 |
ZSBP-360kVA/45kV 变频串联谐振试验装置 试验频率：30～300Hz |
20kV/300mm2 电缆3000m |
25kW/62.5A (1台) |
25kVA (1台) |
90kVA/2A (4台) |
50kV (1台) 1000pF |
| A42 |
ZSTFL-375kVA/250kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
132kV 电缆100mm2 |
12kW/31.5A (1台) |
12kVA (1台) |
75kVA/1.5A (5台) |
250kV (1台) 1000pF |
| A43 |
ZSBP-378kVA/54kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2 电缆3000m |
20kW/53A (1台) |
10kVA (1台) |
94.5kVA 3.5A (4台) |
60KV (1台) 1500pF |
| A44 |
ZSBP-405kVA/54kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
10kV/300mm2 电缆8km |
25kW/62.5A (1台) |
25kVA (1台) |
67.5kVA 2.5A (6台) |
60kV (1台) 1500pF |
|||
| 35kV/300mm2 电缆3km |
| A45 |
ZSBP-455kVA/130kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2电缆,长度2000m |
15kW/380V (1台) |
15kVA (1台) |
150kVA (3台) |
130kV (1台) 750pF |
|||
| 110kV/300mm2电缆,长度800m |
| A46 |
ZSBP-648kVA/54kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2电缆长度5km |
36kW/380V (1台) |
18kVA (1台) |
162kVA (4台) |
60kV (1台) 1500pF |
| A47 |
ZSBP-648kVA/135kV/45kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2,长度3000m电缆 |
24kW/380V (1台) |
24kVA (1台) |
72kVA (9台) |
130kV (1台) 1000pF |
|||
| 110kV/400mm2长度1000m电缆 |
| A48 |
ZSBP-680kVA/85kV 变频串联谐振试验装置 试验频率：30～300Hz |
27.5kV/400mm2电缆2km |
24kW/380V (1台) |
24kVA (1台) |
85kVA (8台) |
90kV (1台) 1000pF |
| A49 |
ZSBP-820kVA/135kV/45kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
35kV/300mm2,长度3000m电缆 |
40kW/380V (1台) |
20kVA (2台) |
67.5kVA (12台) |
130kV (1台) 1000pF |
|||
| 110kV/400mm2长度1000m电缆 |
| A50 |
ZSBP-990kVA/132kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
110KV/400mm2电缆1.5km以内 |
45kW/380V (1台) |
45kVA (1台) |
165kVA (6台) |
150kV (1台) 1000pF |
| A51 |
ZSBP-1080kVA/54kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2电缆8km以下 |
50kW/380V (1台) |
50kVA (1台) |
540kVA (2台) |
60kV (1台) 1500pF |
| A52 |
ZSBP-1320kVA/220kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
220kV,2400mm2电缆0.5km |
48kW/380V (1台) |
48kVA (1台) |
660kVA (2台) |
220kV (1台) 700pF |
| A53 |
ZSBP-1540kVA/220kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
220kV/500mm2电缆1km |
56kW/380V (1台) |
56kVA (1台) |
770kVA (2台) |
220kV (1台) 700pF 分两节 |
| A54 |
ZSBP-1560kVA/130kV 变频串联谐振试验装置 试验频率：30-300Hz |
110kV电缆1200平方截面1.5km |
60kW/380V (1台) |
60kVA (1台) |
780kVA (2台) |
150kV (1台) 1000pF |
|||
| 35kV电缆300平方截面5km |
| A55 |
ZSBP-1560kVA/130kV 变频串联谐振试验装置 试验频率：30-300Hz |
110kV/1200mm2电缆1000m |
48kW/380V (1台) |
60kVA (1台) |
780kVA (2台) |
300kV (1台) 800pF |
|||
| 220kV/2400mm2电缆500m | |||||||||
| 35kV/240mm2电缆3000m |
| A56 |
ZSBP-1980kVA/220kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
220kV,1000mm2电缆1km |
72kW/380V (1台) |
72kVA (1台) |
990kVA (2台) |
220kV (1台) 700pF |
| A57 |
ZSBP-3200kVA/128kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
64kV/110kV/400mm2,5000m |
125kW/380V (1台) |
125kVA (1台) |
800kVA (4台) |
130kV (1台) 1000pF |
| A58 |
ZSBP-4420kVA/130kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110KV/800mm2,长度5km以内 |
204kW/380V (1台) |
204kVA (1台) |
2210kVA (2台) |
130kV (1台) 1000pF |
| A59 |
ZSBP-21600kVA/216kV 调频式串联谐振耐压装置 试验频率：30-300Hz |
110kV/1200mm2电缆10km |
1200kW 380V (1台) |
1200kVA (1台) |
5400kVA (4台) |
220kV (1台) 700pF |
|||
| 220kV/1200mm2电缆10km |
发电机谐振试验装置选配参考方案
| 编号 | 产品型号及方案名称 | 试品对象适用范围 | 主要配置参数 | ||||||
|
变频源 (台) |
励磁变 (台) |
电抗器 (节) |
分压器 (台) |
电容器 (台) |
控制箱 (台) |
方案下载 (↓) |
|||
| B1 |
ZSBP-ZS-50kVA/25kV 变频串联谐振试验装置 试验频率：30～300Hz |
10kV发电机交流耐压试验 ≤0.12μF |
4.5kW/12A (1台) |
4.5kVA (1台) |
25kV/1A (2台) |
30kV 2000pF (1台) |
|||
| B2 |
ZSBP-ZS-54kVA/54kV 变频串联谐振试验装置 试验频率：30～300Hz |
35kV/300mm2100m以内电缆 |
4.5kW/12A (1台) |
4.8kVA (1台) |
18kV/1A (3台) |
60kV 2000pF (1台) |
|||
|
10kV/10000kV火力发电机 ≤0.019μF |
|||||||||
| 10kV/300mm2200m以内电缆 |
| B3 |
TFL-ZS-75kVA/25kV 调感式串联谐振试验装置 试验频率：工频50Hz |
10kV/25MW水轮发电机≤0.3μF |
12kVA (调压器) |
12kVA (1台) |
75kV/3A (1台) |
30kV (1台) |
12kVA (操作台) |
| B4 |
TFL-ZS-75kVA/25kV 调感式串联谐振试验装置 试验频率：工频50Hz |
60MW火力发电机≤0.25μF |
12kVA (调压器) |
12kVA (1台) |
75kV/3A (1台) |
30kV (1台) 交直流 |
12kVA (操作台) |
| B5 |
TFL-ZS-75kVA/25kV 调感式串联谐振试验装置 试验频率：工频50Hz |
10MW发电机≤0.25μF |
12kVA (调压器) |
12kVA (1台) |
12kVA (1台) |
30kV (1台) 交直流 |
12kVA (操作台) |
| B6 |
BPXZ-ZS-100kVA/25kV 变频串联谐振试验装置 试验频率：30-300Hz |
10.5kV/50MW火力发电机交流耐压试验≤0.26μF |
12kW/30A (1台) |
12kVA (1台) |
25kV/1A (4台) |
30kV 1000pF (1台) |
| B7 |
BPXZ-ZS-100kVA/50kV 调频式串联谐振试验装置 试验频率：30-300Hz |
150MW/出口电压15.75kV发电机交流耐压试验≤0.16μF |
10kW/25A (1台) |
10kVA (1台) |
50kV/1A (2台) |
50kV 2000pF (1台) |
| B8 |
TFL-ZS-160kVA/40kV 调感式串联谐振试验装置 试验频率：工频50Hz |
30000kW水轮发电机≤0.4μF |
调压器 16kVA (1台) |
16kVA (1台) |
160kV/40A (1台) |
40kV (1台) |
操作台 16kVA (1台) |
| B9 |
BPXZ-ZS-180kVA/40kV 变频串联谐振试验装置 试验频率：30-300Hz |
200MW/15.75kV火力发电机 ≤0.25μF |
18kW/47A (1台) |
18kVA (1台) |
90kV/4.5A (2台) |
50kV 2000pF (1台) |
|||
| 10kV/300mm2电缆长度500m |
| B10 |
TFL-ZS-200kVA/25kV 调感式串联谐振试验装置 试验频率：工频50Hz |
发电机≤1μF |
40kVA (1台) |
25kV/8A (1台) |
50kV (1台) |
操作台 40kWA (1台) |
| B11 |
BPXZ-ZS-216kVA/54kV 调频式串联谐振试验装置 试验频率：工频50Hz |
发电机≤1μF |
40kW/100A (1台) |
40kVA (1台) |
108kVA/4A (2台) |
60kV (1台) |
|||
| 35kV 电缆1km |
| B12 |
BPXZ-ZS-216kVA/54kV/27kV 变频串联谐振试验装置 试验频率：30～300Hz |
20kV/60MW火力发电机 ≤0.624μF |
20kW/53A (1台) |
20kVA (1台) |
54kVA/2A (4台) |
60kV (1台) 1000pF |
|||
| 10kV/185mm2 电缆2000m |
| B13 |
BPXZ-ZS-250kVA/50kV 变频串联谐振试验装置 试验频率：30～300Hz |
330MW/20kV火力发电机 ≤0.185μF |
18kW/47A (1台) |
18kVA (1台) |
125kVA/5A (2台) |
50kV (1台) 2000pF |
|||
| 10kV/300mm2 电缆500m |
| B14 |
TFL-ZS-300kVA/25kV 调感式串联谐振试验装置 试验频率：工频50Hz |
10000V/ 60000KW发电机≤1.257μF |
调压器 48kVA (1台) |
48kVA (1台) |
300KVA/12A (1台) |
25kV (1台) |
48kVA (1台) |
| B15 |
BPXZ-ZS-300kVA/50kV 变频串联谐振试验装置 试验频率：30～300Hz |
350MW以下火力发电机组≤0.3μF |
24kW/63A (1台) |
24kVA (1台) |
75kVA/3A (4台) |
50kV (1台) 2000pF |
| B16 |
BPXZ-ZS-300kVA/50kV 变频串联谐振试验装置 试验频率：30～300Hz |
风冷发电机≤0.86μF |
24kW/63A (1台) |
24kVA (1台) |
75kVA/3A (4台) |
50kV (1台) 2000pF |
|||
| 6kV/240mm2 电缆2km |
| B17 |
BPXZ-ZS-324kVA/32kV 调频式串联谐振耐压装置 试验频率：30～300Hz |
8.7kV/10kV/300mm2 电缆3000m |
40kW/105A (1台) |
40kVA (1台) |
54kVA/1.69A (6台) |
40kV (1台) 2000pF |
|||
| 发电机1.0μF |
| B18 |
TFL-ZS-420kVA/60kV 调感式串联谐振试验装置 试验频率：工频50Hz |
发电机≤0.332μF |
调压器 35kVA (1台) |
35kVA (1台) |
420kVA/7A (1台) |
60kV (1台) |
35kVA (1台) |
| B19 |
BPXZ-450kVA/45kV/90kV 变频串联谐振试验装置 试验频率：30～300Hz |
水电站发电机整体耐压 0.1–0.6μF可调 |
45kW/380V (1台) |
45kVA (1台) |
90kVA (5台) |
60kV (1台) 2000pF |
|||
| 35kV/300mm2长度1km以内电缆 |
| B20 |
TFL-ZS-500kVA/50kV 调感式串联谐振试验装置 试验频率：工频50Hz |
660MW以下火力发电机≤0.45μF |
调压器 50kVA (1台) |
50kVA (1台) |
500kVA (8台) |
FR-50kV (1台) |
操作台 50kVA (1台) |
| B21 |
BPXZ-ZS-560kVA/40kV 调频式串联谐振试验装置 试验频率：30-300Hz |
100MW以下水轮发电机≤0.9μF |
70kW/380V (1台) |
70kVA (1台) |
70kVA (2台) |
50kV (1台) 3000pF |
| B22 |
TFL-ZS-560kVA/40kV 调感式串联谐振试验装置 试验频率：工频50Hz |
≤18kV水轮发电机耐压试验 ≤0.9μF |
调压器 70kVA (1台) |
70kVA (1台) |
560kVA (2台) |
FR-50kV (1台) |
操作台 70kVA (1台) |
| B23 |
BPXZ-ZS-660kVA/264kV/44kV 变频串联谐振试验装置 试验频率：30～300Hz |
110kV/500mm2电缆0.8km |
25kW/380V (1台) |
25kVA (1台) |
110kVA (6台) |
300kV (1台) 500pF |
|||
| 110kV变电站交流耐压试验 |
| B24 |
BPXZ-ZS-720kVA/40kV 调频式串联谐振试验装置 试验频率：30～300Hz |
200MW以下水轮发电机试验 ≤1.25μF |
90kW/380V (1台) |
90kVA (1台) |
90kVA (8台) |
50kV (1台) 3000pF |
| B25 |
BPXZ-ZS-720kVA/45kV/90kV 变频串联谐振试验装置 试验频率：30～300Hz |
适用于水电站发电机整体耐压0.1-1.0uF |
120kW (1台) |
120kVA (1台) |
90kVA (8台) |
60kV (1台) 2000pF |
|||
| 35kV/300mm2长度1km以内电缆 |
| B26 |
TFL-ZS-1200kVA/50kV 调感式串联谐振试验装置 试验频率：50Hz±5%；60Hz±5% |
300MW水力发电机交流耐压 | 200kVA | 1200kVA | RF-50kV |
控制台 200kW 380V |
| B27 |
GPXZ-ZS-1500kVA/50kV 工频谐振耐压装置 试验频率：50Hz |
250MW/12.5kV及300MW/18kV |
调压器 120kVA (1台) |
120kVA (1台) |
1200kVA (1台) |
FR-50kV (1台) |
操作台 120kVA 380V (1台) |
| B28 |
BPXZ-ZS-1500kVA/250kV/125kV 调频式串联谐振试验装置 试验频率：30～300Hz |
220kV/300mm2电缆1km |
48kW/380V (1台) |
48kVA (1台) |
750kVA (2台) |
300kV (1台) 1000pF 分两节 |
|||
| 300MW/20kV及以下火力发电机 |
| B29 |
GPXZ-ZS-1800kVA/50kV 工频谐振耐压装置 试验频率：50Hz |
150MW～200MW水力发电机2.5μF |
180kVA (1台) |
可调 800kVA (1台) 固定 500kVA (2台) |
CHF-50kV (1台) |
控制台 180kVA 380V (1台) |
| B30 |
TFL-ZS-2100kVA/50kV 调感式串联谐振试验装置 试验频率：工频50Hz |
150～200MW以下水轮发电机 1.8～2μF |
调压器 250kVA (1台) |
250kVA (1台) |
可调 800kVA 固定 800kVA 500kVA (各1台) |
FR-50kV (1台) |
操作台 250kVA 380V (1台) |
| B31 |
GPXZ-ZS-2200kVA/50kV 工频谐振耐压装置 试验频率：50Hz |
150MW～200MW水力发电机3μF |
220kVA (1台) |
可调 700kVA (1台) 固定 500kVA (3台) |
FR-50kV (1台) |
操作台 220kVA 380V (1台) |
| B32 |
TFL-ZS-2200kVA/50kV 调感式串联谐振试验装置 试验频率：工频50Hz |
150～200MW以下水轮发电机组1.8-2.0μF |
调压器 230kVA (1台) |
230kVA (1台) |
可调 800kVA 固定 800kVA 600kVA (各1台) |
FR-50kV (1台) |
操作台 230kVA 380V (1台) |
| B33 |
GPXZ-ZS-2500kVA/50kV 工频谐振耐压装置 试验频率：50Hz |
150MW～200MW水力发电机3μF |
250kVA (1台) |
可调 700kVA (1台) 固定 500kVA (3台) |
CHF-50kV (1台) |
控制台 250kVA 380V (1台) |
|
| C153 |
ZS（F）-ZS-480kVA/400kV 调频式串联谐振试验装置 试验频率：工频50Hz |
220～110kV分级绝缘电力变 |
20kW/380V (1台) |
20kVA (1台) |
60kVA (8台) |
FR-400kV (1台) |
|||
| 220～110kV互感器 | |||||||||
| 110kV电缆，长度250m | |||||||||
| 220kV及以下母线，套管,GIS |
合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
变电站电气设备耐压谐振装置
变压器串联谐振耐压试验装置
GIS 套管串联谐振耐压装置
开关串联谐振耐压装置
互感器串联谐振耐压装置
©1999 zsgcdq.com
版权所有@ 1999 鄂TCP备9912007755号
