产品简介

ZSBX-110kV电流电压式互感器谐振

1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验;
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

产品别称

串联谐振耐压试验成套装置、交流耐压试验成套装置、检验用谐振升压装置、串联谐振耐压试验仪

产品特征

试验对象:110kV等级互感器,CVT,电容量0.01-0.02uF,试验频率为50Hz,试验电压不超过80kV

序号





单位

数量

备注

1

激励变压器

ZSJLB-3kVA/5kV /0.2kV

1



2

控制箱

ZSXB-3kVA/0.22kV

1



3

高压电抗器

ZSDK-20kVA/40kV

2




额定容量:40kVA;
输入电源:220V,频率为50Hz;
额定电压:80kV;
额定电流:0.5A;
工作频率:50Hz;
波形畸变率:输出电压波形畸变率≤1%;
工作时间:额定负载下允许连续5min;过压1.1倍1分钟;
温    升:额定负载下连续运行5min后温升≤65K;
品质因素:装置自身Q≥10(f=50Hz);
测量精度:系统有效值1.5级;

激励变压器ZSJLB-3kVA/5kV         1台
额定容量:3kVA;
输入电压:0-200V,单相;
输出电压:5kV;
结    构:干式;
重    量:约38 kg;

操作箱ZSXB-3KVA/0.22KV
额定输出容量:3kVA
工作电源:220±10%V工频
输出电压:0 - 250V,
额定输入电流:12A
额定输出电流:12A
运行时间:额定容量下连续5min
额定容量下连续运行5min元器件最高温度≤65K;
噪声水平:≤50dB
重    量:约15kg;

可调电抗器ZSDK-20kVA/40kV          2节
额定容量:205kVA;
额定电压:40kV;
额定电流:0.5A;
电感量:250H-510H/单节可调
品质因素:Q≥10 (f=50Hz);
重    量:约45kg;

















































































































销售热线

  • 销售热线:027-83621138  /  83629368
  • 售后专线:027-83982728
  • 在线客服 qq: 149650365

增值服务

  • 三年质保 一年包换  |  一个月包退 三个月试用

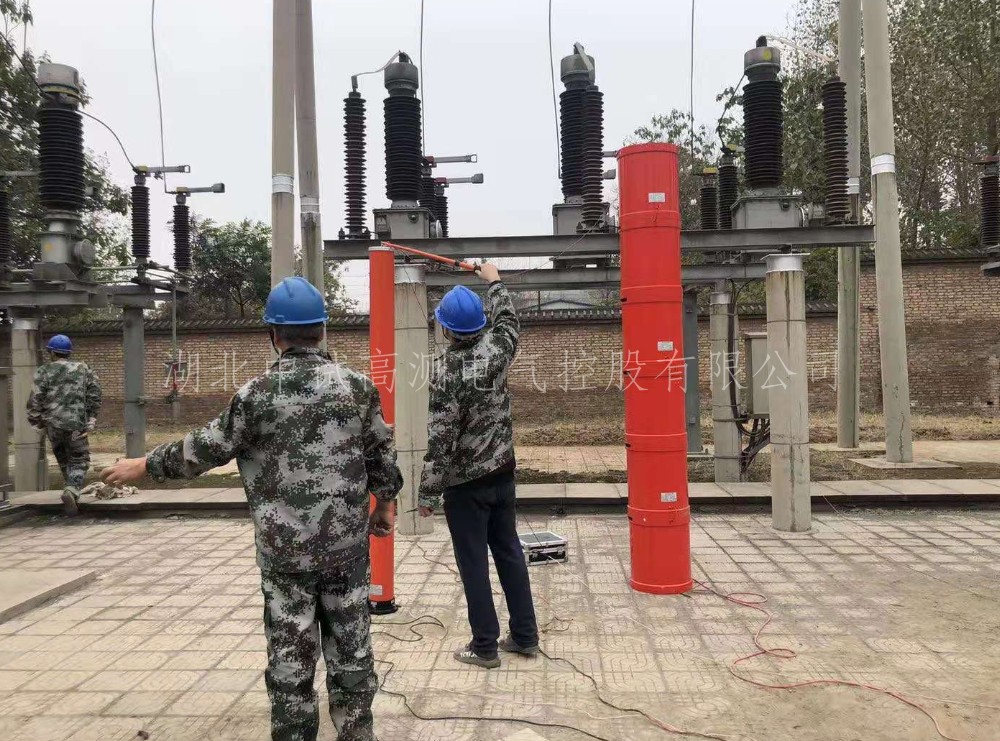

部分客户展示









































































































注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

说明书在线索取QQ:149650365

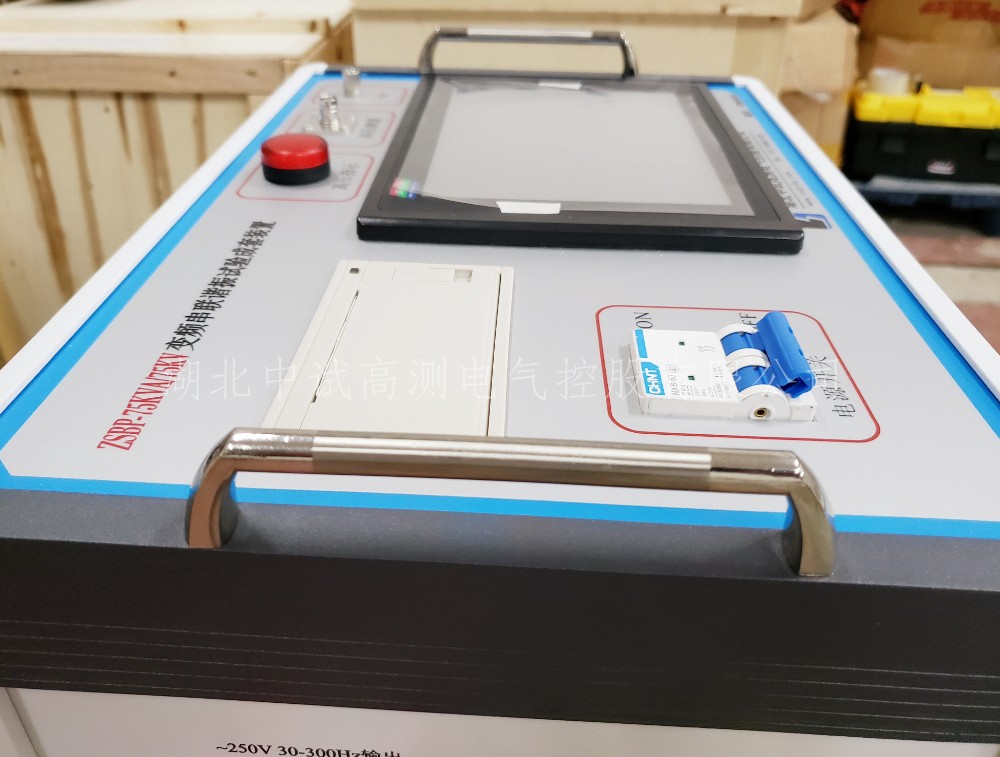

电缆谐振试验装置选配参考方案

编号 产品型号及方案名称 试品对象适用范围 主要配置参数
变频源
(台)
励磁变
(台)
电抗器
(节)
分压器
(台)
电容器
(台)
控制箱
(台)
方案下载
(↓)
A1 ZSBP-36kVA/18kV
调频式串联谐振试验装置
试验频率:30~300Hz
10kV/300mm2电缆1km 4kVA/10A
(1台)
4kVA
(1台)
18kV/1A
(2台)
30kV
(1台)
2000pF

A2 ZSBP-44kVA/22kV
调频式串联谐振试验装置
试验频率:30~300Hz
10kV/240mm2电缆500m 3kW/8A
(1台)
3kVA
(1台)
22kV/1A
(2台)
30kV
2000pF
(1台)

10kV/180mm2电缆1000m
A3 ZSBP-50kVA/50kV
调频式串联谐振耐压装置
试验频率:30~300Hz
20kV,400mm2电缆200m 3kW/7.8A
(1台)
3kVA
(1台)
25kV/1A
(2台)
50kV
2000pF
(1台)

A4 ZSBP-54kVA/18kV
调频式串联谐振试验装置
试验频率:30~300Hz
6kV/180mm2电缆 4.5kW/12A
(1台)
4.5kVA
(1台)
18kV/1A
(3台)
30kV
3000pF
(1台)

A5 ZSBP-54kVA/54kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2长度500m电缆 4.5kW/10A
(1台)
4.5kVA
(1台)
18kV/1A
(3台)
60kV
2000pF
(1台)

10kV/300mm2长度500m电缆
A6 ZSBP-72kVA/18kV
调频式串联谐振试验装置
试验频率:30~300Hz
满足≤2km长 6kV(240mm2)电缆的变频交流耐压试验 4kW/10.5A
(1台)
4kVA
(1台)
36kV/2A
(2台)
25kV
18pF
(1台)

A7 ZSBP-73kVA/22kV
调频式串联谐振试验装置
试验频率:30~300Hz
10kV/300mm2电缆1.5km 6kW/15A
(1台)
6kVA
(1台)
36.5kV
1.66A
(2台)
30kV
2000pF
(1台)

A8 ZSBP-80kVA/40kV
调频式串联谐振耐压装置
试验频率:30-300Hz
10kV,300mm2电缆2km 4kW/10A
(1台)
4kVA
(1台)
40kV/2A
(2台)
40kV
2000pF
(1台)

A9 ZSBP-81kVA/54kV
高压电缆交流耐压试验装置
试验频率:30-300Hz
6kV/300mm2,长度500m电缆 4.5kW/12A
(1台)
4.5kVA
(1台)
27kV/1.8A
(3台)
60kV
1000pF
(1台)

10kV/300mm2,长度500m电缆
35kV/300mm2,长度500m电缆
A10 ZSBP-88kVA/22kV
10kV交联电缆交流耐压装置
试验频率:30-300Hz
10kV/300mm2电缆,长度2000m 6kW/15A
(1台)
6kVA
(1台)
22kV/1A
(4台)
30kV
1000pF
(1台)

A11 ZSBP-88kVA/22kV
调频式串联谐振试验装置
试验频率:30-300Hz
10kV/400mm2电缆2km 6kW/15A
(1台)
6kVA
(1台)
44kV/2A
(2台)
30kV
2000pF
(1台)

A12 ZSBP-88kVA/22kV
调频式串联谐振试验装置
试验频率:30-300Hz
10kV/240mm2电缆2km 6kW/15A
(1台)
6kVA
(1台)
44kV/2A
(2台)
30kV
2000pF
(1台)

A13 ZSBP-90kVA/18kV
6kV交联电缆交流耐压装置
试验频率:30-300Hz
6kV/300mm2电缆,长度3000m 5kW/12.5A
(1台)
5kVA
(1台)
30kV
1.67A
(3台)
30kV
1000pF
(1台)

A14 ZSBP-108kVA/54kV
调频式串联谐振耐压装置
试验频率:30-300Hz
35KV/300mm2,长度1km以内电缆 6kW/15A
(1台)
6kVA
(1台)
27kV/1A
(4台)
60kV
1000pF
(1台)

A15 ZSBP-132kVA/22kV/66kV
变频串联谐振试验装置
试验频率:30-300Hz
35kV/300mm2电缆 6kW/15A
(1台)
6kVA
(1台)
44kV/2A
(3台)
60kV
1500pF
(1台)
隔离
变压器
6kV (1台)

10kV/300mm2电缆
A16 ZSBP-132kVA/22kV
变频串联谐振试验装置
试验频率:30-300Hz
10kV/400mm2电缆 6kW/15A
(1台)
6kVA
(1台)
44kV/2A
(3台)
30kV
2000pF
(1台)

A17 ZSBP-132kVA/22kV
变频串联谐振试验装置
试验频率:30-300Hz
6kV/300mm2电缆 7.5kW/20A
(1台)
7.5kVA
(1台)
44kV/2A
(3台)
25kV
2000pF
(1台)

A18 ZSBP-132kVA/25kV
变频串联谐振试验装置
试验频率:30-300Hz
10kV/2400mm2电缆 6kW/15A
(1台)
6kVA
(1台)
44kV/1.76A
(3台)
30kV
2000pF
(1台)

10kV/1850mm2电缆
10kV/1500mm2电缆
10kV/1200mm2电缆
10kV/950mm2电缆
10kV/700mm2电缆
10kV/500mm2电缆
10kV/350mm2电缆
10kV/250mm2电缆
A19 ZSBP-132kVA/5kV
变频串联谐振试验装置
试验频率:30-300Hz
可满足10kV高压电缆 10kW/50A
(1台)
6kVA
(1台)
22kV/2A
(3台)
60kV
1000pF
(1台)

可满足35kV高压电缆
A20 ZSBP-135kVA/54kV
调频式串联谐振耐压装置
试验频率:30-300Hz
35kV,3000mm2交联电缆1000m 7.5kW/20A
(1台)
7.5kVA
(1台)
33.75kV
1.25A
(4台)
60kV
2000pF
(1台)

10kV,300mm2交联电缆3000m
A21 ZSBP-135kVA/54kV
调频式串联谐振耐压装置
试验频率:30-300Hz
35kV,4000mm2交联电缆1000m 7.5kW/20A
(1台)
7.5kVA
(1台)
33.75kV
1.25A
(4台)
60kV
2000pF
(1台)

10kV,240mm2交联电缆3000m
A22 ZSBP-162kVA/54kV/27kV
调频式串联谐振耐压装置
试验频率:30-300Hz
35kV电缆,400mm2,长度1000m 9kW/24A
(1台)
9kVA
(1台)
40.5kV
1.5A
(4台)
60kV
1000pF
(1台)

10kV电缆,300mm2,长度3000m
A23 ZSBP-176kVA/22kV
调频式串联谐振试验装置
试验频率:30-300Hz
10kV/630mm2电缆3km 80kW/21A
(1台)
80kVA
(1台)
44kV/2A
(4台)
30kV
2000pF
(1台)

A24 ZSBP-198kVA/22kV
调频式串联谐振试验装置
试验频率:30-300Hz
10kV/630mm2电缆3.5km 9kW/23.6A
(1台)
9kVA
(1台)
49.5kV
2.25A
(4台)
30kV
2000pF
(1台)

A25 ZSBP-216kVA/54kV/27kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm电缆2000m 10kW/26.3A
(1台)
10kVA
(1台)
154kVA/2A
(4台)
60kV
(1台)
1000pF

10kV/300mm电缆4000m
10kV/150mm电缆5000m
10kV/120mm电缆5500m
10kV/90mm电缆6000m
10kV/50mm电缆7500m
A26 ZSBP-216kVA/54kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/240mm2 电缆2000m 10kW/25A
(1台)
10kVA
(1台)
54kVA/2A
(4台)
60kV
(1台)
1500pF

10kV/300mm2 电缆4000m
A27 ZSBP-216kVA/54kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/240mm2,长度2km以内 10kW/26A
(1台)
10kVA
(1台)
54kVA/2A
(4台)
60kV
(1台)
1000pF

A28 ZSBP-216kVA/54kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2,长度2km以内 10kW/26A
(1台)
10kVA
(1台)
54kVA/2A
(4台)
60kV
(1台)
1000pF

A29 ZSTFL-ZS-250kVA/25kV
调感式串联谐振试验装置
试验频率:工频50Hz
电缆截面积25~50mm2 4kVA/10A
(1台)
40kVA
(1台)
250KVA/10A
(1台)
30kV
(1台)
30kV
(1台)
0.22μF
40kVA
A30 ZSBP-264kVA/22kV/66kV
调频式串联谐振试验装置
试验频率:30~300Hz
10kV/300mm2 电缆5km 15kW/40A
(1台)
15kVA
(1台)
88kVA/4A
(3台)
70kV
(1台)
2000pF

5kV/300mm2 电缆1.5km
A31 BZSBP-264kVA/22kV
调频式串联谐振试验装置
试验频率:30~300Hz
10kV/300mm电缆6km 18kW/47.5A
(1台)
18kV
(1台)
44kVA/2A
(6台)
30kV
(1台)
2000pF

A32 ZSBP-264kVA/54kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2 电缆1500m 10kW/25A
(1台)
10kVA
(1台)
44kVA/2A
(6台)
60kV
(1台)
1500pF

10kV/300mm2 电缆4000m
A33 ZSBP-264kVA/66kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2 电缆1500m 10kW/25A
(1台)
10kVA
(1台)
44kVA/2A
(2台)
70kV
(1台)
1000pF
隔离变
10kVA

10kV/300mm电缆4000m
A34 ZSBP-270kVA/54kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/150mm2 电缆3km 15kW/37.5A
(1台)
15kVA
(1台)
67.5kVA
2.5A
(4台)
60kV
(1台)
1000pF

A35 ZSBP-300kVA/50kV
变频串联谐振试验装置
试验频率:30~300Hz
20kV/300mm电缆2000m 15kW/40A
(1台)
15kVA
(1台)
75kVA/3A
(4台)
50kV
(1台)
1000pF

A36 ZSBP-300kVA/150kV
变频串联谐振试验装置
试验频率:30~300Hz
100000kVA/110kV 电力变压器 20kW/53A
(1台)
20kVA
(1台)
100kVA/2A
(3台)
150kV
(1台)
1000pF

660MW/22kV 火力发电机
A37 ZSTFL-300kVA/600kV
调频式串联谐振试验装置
试验频率:30~300Hz
10kV/300mm2 电缆1km 15kW/40A
(1台)
15kVA
(1台)
100kVA/0.5A
(3台)
600kV
(1台)
400pF

A38 ZSTFL-320kVA/128kV
调频式串联谐振耐压装置
试验频率:30~300Hz
110KV/185mm电缆0.5km 15kW/40A
(1台)
15kVA
(1台)
80kVA/2.5A
(4台)
150kV
(1台)
1000pF

A39 ZS-324kVA/54kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2 电缆3000m 18kW/47A
(1台)
18kVA
(1台)
54kVAV/2A
(6台)
60kV
(1台)
2000pF

10kV/300mm2 电缆5000m
A40 ZSTFL-350kVA/30kV
调感式串联谐振试验装置
试验频率:工频50Hz
电缆300mm2长度2000m 调压器
40kVA
(1台)
36kVA
(1台)
350KVA
11.6A
(1台)
30kV
(1台)
  40kVA
A41 ZSBP-360kVA/45kV
变频串联谐振试验装置
试验频率:30~300Hz
20kV/300mm2 电缆3000m 25kW/62.5A
(1台)
25kVA
(1台)
90kVA/2A
(4台)
50kV
(1台)
1000pF

A42 ZSTFL-375kVA/250kV
调频式串联谐振耐压装置
试验频率:30~300Hz
132kV 电缆100mm2 12kW/31.5A
(1台)
12kVA
(1台)
75kVA/1.5A
(5台)
250kV
(1台)
1000pF

A43 ZSBP-378kVA/54kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2 电缆3000m 20kW/53A
(1台)
10kVA
(1台)
94.5kVA
3.5A
(4台)
60KV
(1台)
1500pF

A44 ZSBP-405kVA/54kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV/300mm2 电缆8km 25kW/62.5A
(1台)
25kVA
(1台)
67.5kVA
2.5A
(6台)
60kV
(1台)
1500pF

35kV/300mm2 电缆3km
A45 ZSBP-455kVA/130kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2电缆,长度2000m 15kW/380V
(1台)
15kVA
(1台)
150kVA
(3台)
130kV
(1台)
750pF

110kV/300mm2电缆,长度800m
A46 ZSBP-648kVA/54kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2电缆长度5km 36kW/380V
(1台)
18kVA
(1台)
162kVA
(4台)
60kV
(1台)
1500pF

A47 ZSBP-648kVA/135kV/45kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2,长度3000m电缆 24kW/380V
(1台)
24kVA
(1台)
72kVA
(9台)
130kV
(1台)
1000pF

110kV/400mm2长度1000m电缆
A48 ZSBP-680kVA/85kV
变频串联谐振试验装置
试验频率:30~300Hz
27.5kV/400mm2电缆2km 24kW/380V
(1台)
24kVA
(1台)
85kVA
(8台)
90kV
(1台)
1000pF

A49 ZSBP-820kVA/135kV/45kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2,长度3000m电缆 40kW/380V
(1台)
20kVA
(2台)
67.5kVA
(12台)
130kV
(1台)
1000pF

110kV/400mm2长度1000m电缆
A50 ZSBP-990kVA/132kV
调频式串联谐振耐压装置
试验频率:30~300Hz
110KV/400mm2电缆1.5km以内 45kW/380V
(1台)
45kVA
(1台)
165kVA
(6台)
150kV
(1台)
1000pF

A51 ZSBP-1080kVA/54kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2电缆8km以下 50kW/380V
(1台)
50kVA
(1台)
540kVA
(2台)
60kV
(1台)
1500pF

A52 ZSBP-1320kVA/220kV
调频式串联谐振耐压装置
试验频率:30-300Hz
220kV,2400mm2电缆0.5km 48kW/380V
(1台)
48kVA
(1台)
660kVA
(2台)
220kV
(1台)
700pF

A53 ZSBP-1540kVA/220kV
调频式串联谐振耐压装置
试验频率:30~300Hz
220kV/500mm2电缆1km 56kW/380V
(1台)
56kVA
(1台)
770kVA
(2台)
220kV
(1台)
700pF
分两节

A54 ZSBP-1560kVA/130kV
变频串联谐振试验装置
试验频率:30-300Hz
110kV电缆1200平方截面1.5km 60kW/380V
(1台)
60kVA
(1台)
780kVA
(2台)
150kV
(1台)
1000pF

35kV电缆300平方截面5km
A55 ZSBP-1560kVA/130kV
变频串联谐振试验装置
试验频率:30-300Hz
110kV/1200mm2电缆1000m 48kW/380V
(1台)
60kVA
(1台)
780kVA
(2台)
300kV
(1台)
800pF

220kV/2400mm2电缆500m
35kV/240mm2电缆3000m
A56 ZSBP-1980kVA/220kV
调频式串联谐振耐压装置
试验频率:30-300Hz
220kV,1000mm2电缆1km 72kW/380V
(1台)
72kVA
(1台)
990kVA
(2台)
220kV
(1台)
 700pF

A57 ZSBP-3200kVA/128kV
调频式串联谐振耐压装置
试验频率:30-300Hz
64kV/110kV/400mm2,5000m 125kW/380V
(1台)
125kVA
(1台)
800kVA
(4台)
130kV
(1台)
 1000pF

A58 ZSBP-4420kVA/130kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110KV/800mm2,长度5km以内 204kW/380V
(1台)
204kVA
(1台)
2210kVA
(2台)
130kV
(1台)
 1000pF

A59 ZSBP-21600kVA/216kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/1200mm2电缆10km 1200kW
380V
(1台)
1200kVA
(1台)
5400kVA
(4台)
220kV
(1台)
 700pF

220kV/1200mm2电缆10km

发电机谐振试验装置选配参考方案

编号 产品型号及方案名称 试品对象适用范围 主要配置参数
变频源
(台)
励磁变
(台)
电抗器
(节)
分压器
(台)
电容器
(台)
控制箱
(台)
方案下载
(↓)
B1 ZSBP-ZS-50kVA/25kV
变频串联谐振试验装置
试验频率:30~300Hz
10kV发电机交流耐压试验
≤0.12μF
4.5kW/12A
(1台)
4.5kVA
(1台)
25kV/1A
(2台)
30kV
2000pF
(1台)

B2 ZSBP-ZS-54kVA/54kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2100m以内电缆 4.5kW/12A
(1台)
4.8kVA
(1台)
18kV/1A
(3台)
60kV
2000pF
(1台)

10kV/10000kV火力发电机
≤0.019μF
10kV/300mm2200m以内电缆
B3 TFL-ZS-75kVA/25kV
调感式串联谐振试验装置
试验频率:工频50Hz
10kV/25MW水轮发电机≤0.3μF 12kVA
(调压器)
12kVA
(1台)
75kV/3A
(1台)
30kV
(1台)
  12kVA
(操作台)

B4 TFL-ZS-75kVA/25kV
调感式串联谐振试验装置
试验频率:工频50Hz
60MW火力发电机≤0.25μF 12kVA
(调压器)
12kVA
(1台)
75kV/3A
(1台)
30kV
(1台)
交直流
  12kVA
(操作台)

B5 TFL-ZS-75kVA/25kV
调感式串联谐振试验装置
试验频率:工频50Hz
10MW发电机≤0.25μF 12kVA
(调压器)
12kVA
(1台)
12kVA
(1台)
30kV
(1台)
交直流
  12kVA
(操作台)

B6 BPXZ-ZS-100kVA/25kV
变频串联谐振试验装置
试验频率:30-300Hz
10.5kV/50MW火力发电机交流耐压试验≤0.26μF 12kW/30A
(1台)
12kVA
(1台)
25kV/1A
(4台)
30kV
1000pF
(1台)

B7 BPXZ-ZS-100kVA/50kV
调频式串联谐振试验装置
试验频率:30-300Hz
150MW/出口电压15.75kV发电机交流耐压试验≤0.16μF 10kW/25A
(1台)
10kVA
(1台)
50kV/1A
(2台)
50kV
2000pF
(1台)

B8 TFL-ZS-160kVA/40kV
调感式串联谐振试验装置
试验频率:工频50Hz
30000kW水轮发电机≤0.4μF 调压器
16kVA
(1台)
16kVA
(1台)
160kV/40A
(1台)
40kV
(1台)
  操作台
16kVA
(1台)

B9 BPXZ-ZS-180kVA/40kV
变频串联谐振试验装置
试验频率:30-300Hz
200MW/15.75kV火力发电机
≤0.25μF
18kW/47A
(1台)
18kVA
(1台)
90kV/4.5A
(2台)
50kV
2000pF
(1台)

10kV/300mm2电缆长度500m
B10 TFL-ZS-200kVA/25kV
调感式串联谐振试验装置
试验频率:工频50Hz
发电机≤1μF   40kVA
(1台)
25kV/8A
(1台)
50kV
(1台)
  操作台
40kWA
(1台)

B11 BPXZ-ZS-216kVA/54kV
调频式串联谐振试验装置
试验频率:工频50Hz
发电机≤1μF 40kW/100A
(1台)
40kVA
(1台)
108kVA/4A
(2台)
60kV
(1台)

35kV 电缆1km
B12 BPXZ-ZS-216kVA/54kV/27kV
变频串联谐振试验装置
试验频率:30~300Hz
20kV/60MW火力发电机
≤0.624μF
20kW/53A
(1台)
20kVA
(1台)
54kVA/2A
(4台)
60kV
(1台)
1000pF

10kV/185mm2 电缆2000m
B13 BPXZ-ZS-250kVA/50kV
变频串联谐振试验装置
试验频率:30~300Hz
330MW/20kV火力发电机
≤0.185μF
18kW/47A
(1台)
18kVA
(1台)
125kVA/5A
(2台)
50kV
(1台)
2000pF

10kV/300mm2 电缆500m
B14 TFL-ZS-300kVA/25kV
调感式串联谐振试验装置
试验频率:工频50Hz
10000V/ 60000KW发电机≤1.257μF 调压器
48kVA
(1台)
48kVA
(1台)
300KVA/12A
(1台)
25kV
(1台)
  48kVA
(1台)

B15 BPXZ-ZS-300kVA/50kV
变频串联谐振试验装置
试验频率:30~300Hz
350MW以下火力发电机组≤0.3μF 24kW/63A
(1台)
24kVA
(1台)
75kVA/3A
(4台)
50kV
(1台)
2000pF

B16 BPXZ-ZS-300kVA/50kV
变频串联谐振试验装置
试验频率:30~300Hz
风冷发电机≤0.86μF 24kW/63A
(1台)
24kVA
(1台)
75kVA/3A
(4台)
50kV
(1台)
2000pF

6kV/240mm电缆2km
B17 BPXZ-ZS-324kVA/32kV
调频式串联谐振耐压装置
试验频率:30~300Hz
8.7kV/10kV/300mm2 电缆3000m 40kW/105A
(1台)
40kVA
(1台)
54kVA/1.69A
(6台)
40kV
(1台)
2000pF

发电机1.0μF
B18 TFL-ZS-420kVA/60kV
调感式串联谐振试验装置
试验频率:工频50Hz
发电机≤0.332μF 调压器
35kVA
(1台)
35kVA
(1台)
420kVA/7A
(1台)
60kV
(1台)
  35kVA
(1台)

B19 BPXZ-450kVA/45kV/90kV
变频串联谐振试验装置
试验频率:30~300Hz
水电站发电机整体耐压
0.1–0.6μF可调
45kW/380V
(1台)
45kVA
(1台)
90kVA
(5台)
60kV
(1台)
2000pF

35kV/300mm2长度1km以内电缆
B20 TFL-ZS-500kVA/50kV
调感式串联谐振试验装置
试验频率:工频50Hz
660MW以下火力发电机≤0.45μF 调压器
50kVA
(1台)
50kVA
(1台)
500kVA
(8台)
FR-50kV
(1台)
操作台
50kVA
(1台)

B21 BPXZ-ZS-560kVA/40kV
调频式串联谐振试验装置
试验频率:30-300Hz
100MW以下水轮发电机≤0.9μF 70kW/380V
(1台)
70kVA
(1台)
70kVA
(2台)
50kV
(1台)
3000pF

B22 TFL-ZS-560kVA/40kV
调感式串联谐振试验装置
试验频率:工频50Hz
≤18kV水轮发电机耐压试验
≤0.9μF
调压器
70kVA
(1台)
70kVA
(1台)
560kVA
(2台)
FR-50kV
(1台)
操作台
70kVA
(1台)

B23 BPXZ-ZS-660kVA/264kV/44kV
变频串联谐振试验装置
试验频率:30~300Hz
110kV/500mm2电缆0.8km 25kW/380V
(1台)
25kVA
(1台)
110kVA
(6台)
300kV
(1台)
500pF

110kV变电站交流耐压试验
B24 BPXZ-ZS-720kVA/40kV
调频式串联谐振试验装置
试验频率:30~300Hz
200MW以下水轮发电机试验
≤1.25μF
90kW/380V
(1台)
90kVA
(1台)
90kVA
(8台)
50kV
(1台)
3000pF

B25 BPXZ-ZS-720kVA/45kV/90kV
变频串联谐振试验装置
试验频率:30~300Hz
适用于水电站发电机整体耐压0.1-1.0uF 120kW
(1台)
120kVA
(1台)
90kVA
(8台)
60kV
(1台)
2000pF

35kV/300mm2长度1km以内电缆
B26 TFL-ZS-1200kVA/50kV
调感式串联谐振试验装置
试验频率:50Hz±5%;60Hz±5%
300MW水力发电机交流耐压   200kVA 1200kVA RF-50kV   控制台
200kW
380V

B27 GPXZ-ZS-1500kVA/50kV
工频谐振耐压装置
试验频率:50Hz
250MW/12.5kV及300MW/18kV 调压器
120kVA
(1台)
120kVA
(1台)
1200kVA
(1台)
FR-50kV
(1台)
  操作台
120kVA
380V
(1台)

B28 BPXZ-ZS-1500kVA/250kV/125kV
调频式串联谐振试验装置
试验频率:30~300Hz
220kV/300mm2电缆1km 48kW/380V
(1台)
48kVA
(1台)
750kVA
(2台)
300kV
(1台)
1000pF
分两节

300MW/20kV及以下火力发电机
B29 GPXZ-ZS-1800kVA/50kV
工频谐振耐压装置
试验频率:50Hz
150MW~200MW水力发电机2.5μF   180kVA
(1台)
可调
800kVA
(1台)
固定
500kVA
(2台)
CHF-50kV
(1台)
  控制台
180kVA
380V
(1台)

B30 TFL-ZS-2100kVA/50kV
调感式串联谐振试验装置
试验频率:工频50Hz
150~200MW以下水轮发电机
1.8~2μF
调压器
250kVA
(1台)
250kVA
(1台)
可调
800kVA
固定
800kVA
500kVA
(各1台)
FR-50kV
(1台)
  操作台
250kVA
380V
(1台)

B31 GPXZ-ZS-2200kVA/50kV
工频谐振耐压装置
试验频率:50Hz
150MW~200MW水力发电机3μF   220kVA
(1台)
可调
700kVA
(1台)
固定
500kVA
(3台)
FR-50kV
(1台)
  操作台
220kVA
380V
(1台)

B32 TFL-ZS-2200kVA/50kV
调感式串联谐振试验装置
试验频率:工频50Hz
150~200MW以下水轮发电机组1.8-2.0μF 调压器
230kVA
(1台)
230kVA
(1台)
可调
800kVA
固定
800kVA
600kVA
(各1台)
FR-50kV
(1台)

  操作台
230kVA
380V
(1台)

B33 GPXZ-ZS-2500kVA/50kV
工频谐振耐压装置
试验频率:50Hz
150MW~200MW水力发电机3μF   250kVA
(1台)
可调
700kVA
(1台)
固定
500kVA
(3台)
CHF-50kV
(1台)
  控制台
250kVA
380V
(1台)



变电站电器设备谐振装置选配参考方案

编号 产品型号及方案名称 试品对象适用范围 主要配置参数
变频源
(台)
励磁变
(台)
电抗器
(节)
分压器
(台)
电容器
(台)
控制箱
(台)
方案下载
(↓)
C1 BPXZ-ZS-25kV/50kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV/1000kVA电力变 3kVA
(1台)
3kVA
(1台)
25kV/0.5A
(2台)
50kV
(1台)
5000pF
50kV
(1台)
40000pF

C2 BPXZ-ZS-42kVA/81kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/315kVA及以下变压器 380±10%V
工频
(1台)
5kVA
(1台)
14kV/0.5A
(3台)
  80kV
2000pF
(1台)

35kV/70mm2电缆
C3 BPXZ-ZS-44kVA/22kV
调频式串联谐振试验装置
试验频率:30~300Hz
5000kVA/10kV变压器 3kW/8A
(1台)
3kVA/1.5A
(1台)
22kV/1A
(2台)
50kV
3000pF
(1台)

10kV,300mm2电缆500m
C4 BPXZ-ZS-44kVA/44kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV截面积300mm2,500m电缆 6kW/7.5A
(1台)
3kVA
(1台)
22kV/1A
(2台)
50kV
3000pF
(1台)

10kV电力变,≤28kV
10kV电动机,≤16kV
10kV开关,CT,PT等设备
C5 BPXZ-ZS-50kVA/25kV/50kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV,3000mm2电缆1km 4.5kW/11A
(1台)
4.5kVA
(1台)
25kV/1A
(2台)
50kV
3000pF
(1台)

10kV变电站系统电气设备
6kV,300mm2交联电缆1km
6kV变电站系统电气设备
6kV/4000kW电机交流耐压试验
C6 BPXZ-ZS- 50kVA/50kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV,3000mm2电缆1000m 4.5kW/12A
(1台)
4.5kVA
(1台)
25kV/1A
(2台)
50kV
3000pF
(1台)

10kV变电站系统设备
C7 BPXZ-ZS-54kVA/54kV
变频串联谐振试验装置
试验频率:30~300Hz
10kV/70mm2长度1km电缆 3kW/10A
(1台)
3kVA
(1台)
27kV/1A
(2台)
60kV
1000pF
(1台)

10kV /5000kvA变压器
4150V/450kW电动机,≤10kV
C8 BPXZ-ZS-60kVA/40kV
变频串联谐振试验装置
试验频率:30~300Hz
15000kW/6kV火力发电机≤0.1μF 4.5kW/12A
(1台)
4.5kVA
(1台)
30kV/1.5A
(2台)
40kV
500pF
(1台)
30kV
25000pF
(1台)

6.3kV/185mm2电缆,300m
1250kVA/6kV主变的交流耐压
6kV母线,开关等电气设备
C9 BPXZ-ZS-60kVA/50kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV/185mm2电缆1500m 4kW/10A
(1台)
4kVA
(1台)
30kV/1.2A
(2台)
50kV
500pF
12500pF
(各1台)

5000kW/10kV电机的交流耐压试验
10kV开关、母线、GIS等设备
C10 BPXZ-ZS-66kVA/22kV
调频式串联谐振试验装置
试验频率:30~300Hz
10kV/300mm2电缆1.3km 4.5kW/20A
(1台)
4.5kVA
(1台)
22kV/1A
(3台)
70kV
1500pF
(1台)

10kV开关、绝缘子、CT、PT等
C11 BPXZ-ZS- 75kVA/50kV
调频式串联谐振耐压装置
试验频率:30-300Hz
10kV变电站系统 7.5kW/20A
(1台)
7.5kVA
(1台)
37.5kV/1.5A
(2台)
50kV
3000pF
(1台)

50000kVA/10kV火力发电机≤0.25uF
C12 BPXZ-ZS-80kVA/40kV
调频式串联谐振耐压装置
试验频率:30-300Hz
10kV/3000kW发电机的交流耐压 5kW/15A
(1台)
6kVA
(1台)
40kV/2A
(2台)
40kV
500pF
(1台)
30kV
40000pF
(1台)

10kV/5000kVA变压器的交流耐压
C13 BPXZ-ZS-81kVA/81kV
调频式串联谐振耐压装置
试验频率:30-300Hz
35kV变压器的交流耐压试验 3kW/7.8A
(1台)
3kVA
(1台)
27kV/1A
(3台)
80kV
1000pF
(1台)

35kV/300mm2,长度500m电缆
10kV/300mm2,长度500m电缆
C14 BPXZ-ZS-81kVA/108kV/27kV
调频式串联谐振耐压装置
试验频率:30-300Hz
25000kVA/35kV电力变压器 3kW/20A
(1台)
4kVA
(1台)
20.25kV
0.75A
(4台)
100kV
1000pF
(1台)

35kV/240mm2长度400m电缆
10kV/240mm2长度400m电缆
35kV高压开关柜
C15 BPXZ-ZS-88kVA/44kV
变频串联谐振试验装置
试验频率:30-300Hz
10kV/300mm2电缆2000m 6kW/15A
(1台)
6kVA
(1台)
44kV/2A
(2台)
50kV
3000pF
(1台)

10kV火力发电机交流耐压试验
10kV系统开关、CT、PT、绝缘子
10kV电力变压器的交流耐压试验
C16 BPXZ-ZS-100kVA/100kV
变频串联谐振试验装置
试验频率:30-300Hz
2000kVA/6kV变压器 6kW/15A
(1台)
6kVA
(1台)
25kV/1A
(4台)
100kV
500pF
(1台)

2000kVA/10kV变压器
6kV/300mm2电缆2km
10kV/300mm2电缆2km
50kV环氧板耐压试验
真空接触器
C17 BPXZ-ZS-110KV
谐振试验装置
试验频率:30-300Hz
50000kVA/110kV变压器 8kW/20A
(1台)
8kVA
(1台)
50kV/0.8A
(4台)
240kV
500pF
(1台)

110kV开关互感器等电压等级设备
C18 BPXZ-ZS-100kVA/200kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/30000kVA主变 10kW/15.7A
(1台)
6kVA
(1台)
25kV/0.5A
(4台)
200kV
1000pF
(1台)

110kV开关交流耐压试验
C19 BPXZ-ZS-100kVA/500kV
调频式串联谐振耐压装置
试验频率:30-300Hz
220kV绝缘杆的耐压试验 5kW/13A
(1台)
5kVA
(1台)
25kV/0.2A
(4台)
500kV
500pF
(1台)

110kV开关交流耐压试验
C20 BPXZ-ZS-108kVA/72kV
变频串联谐振试验装置
试验频率:30-300Hz
6kV/240mm2,电缆4000m 6kW/15A
(1台)
6kVA
(1台)
27kV/1.5A
(4台)
80kV
1500pF
(1台)

6kV开关等交流耐压试验
C21
BPXZ-ZS-108kVA/108kV/27kV
变频串联谐振试验装置
试验频率:30-300Hz
35kV/300mm2电缆500m 6kW/15A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
1500pF
(1台)

10kV/300mm2电缆2000m
35kV开关,绝缘子及母线
10kV开关,绝缘子及母线
C22 BPXZ-ZS-108kVA/108kV/27kV
变频串联谐振试验装置
试验频率:30-300Hz
35kV/240mm2电缆500m 6kW/15A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
500pF
(1台)
80kV
5000pF
(1台)

35kV/25000kVA电力变压器
10kV/240mm2电缆1000m
C23 BPXZ-ZS-108kVA/108kV/27kV
变频串联谐振试验装置
试验频率:30-300Hz
35kV/300mm2电缆500m 6kW/15A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
500pF
(1台)
80kV
10000pF
(1台)

35kV/10000kVA电力变压器
10kV/300mm2电缆1000m
C24
BPXZ-ZS-108kVA/108kV/27kV
变频串联谐振试验装置
试验频率:30-300Hz
10kV/185mm2电缆300m 6kW/15A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
500pF
(1台)
80kV
10000pF
(1台)

35kV/10000kVA电力变压器
C25 BPXZ-ZS-108kVA/108kV/54kV
变频串联谐振试验装置
试验频率:30-300Hz
35kV/185mm2电缆1000m 6kW/15A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
1000pF
(1台)
100kV
3000pF
(1台)

35kV/2000kVA变压器
35kV开关柜,绝缘子、母线设备
C26 BPXZ-ZS-108kVA/108kV
变频串联谐振试验装置
试验频率:30-300Hz
35kV/240mm2电缆1km 6kW/15A
(1台)
6kVA
(1台)
27kV/1A
(4台)
110kV
1000pF
(1台)

35kV/20000KVA变压器
C27 BPXZ-ZS-108kVA/108kV
变频串联谐振试验装置
试验频率:30-300Hz
35kV/240mm2电缆1000m 6kW/15A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
500pF
(1台)

10kV/240mm2电缆2000m
35kV开关,绝缘子及母线等设备
10kV开关,绝缘子及母线等设备
C28 BPXZ-ZS-108kVA/108kV
变频串联谐振试验装置
试验频率:30-300Hz
6kV/195mm2电缆2500m 6kW/15.7A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
500pF
(1台)
100kV
4000pF
(1台)

6kV/800kW电机的交流耐压试验
1.5MW/6kV火力发电机,≤15kV
35kV/20000kVA电力变压器
C29 BPXZ-ZS-108kVA/108kV
变频串联谐振试验装置
试验频率:30-300Hz
10kV,185mm2及以下,1.2km电缆 6kW/16A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
500pF
(1台)
80kV
5000pF
(1台)

35kV/10000kVA电力变压器
C30 BPXZ-ZS-108kVA/108kV
变频串联谐振试验装置
试验频率:30-300Hz
10kV电力变压器的交流耐压 6kW/16A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
500pF
(1台)
80kV
5000pF
(1台)

10kV,300mm2及以下,1km电缆
35kV,300mm2及以下,0.5km电缆
35kV电力变压器
C31 BPXZ-ZS-108kVA/108kV
变频串联谐振试验装置
试验频率:30-300Hz
35kV,500mm2及以下,长度500m 6kW/16A
(1台)
6kVA
(1台)
27kV/1A
(4台)
100kV
2000pF
(1台)

35kV/40MVA变压器
35kV高压开关柜及母线
35kV电力变压器
C32 TFL-ZS-120kVA/25kV
调感式串联谐振试验装置
试验频率:工频50Hz
35kV,500mm2及以下,长度500m 20kVA
(1台)
电动调压器
20kVA
(1台)
27kV/4.8A
(1台)
30kV
(1台)
  20kVA
(1台)
操作台
35kV/40MVA变压器
35kV高压开关柜及母线
35kV电力变压器
C33 BPXZ-ZS-120kVA/60kV
调频式串联谐振试验装置
试验频率:30-300Hz
35kV,500mm2及以下,长度500m 20kW/15A
(1台)
6kVA
(1台)
40kV/2A
(3台)
60kV
1500pF
(1台)
  20kVA
(1台)
操作台
35kV/40MVA变压器
35kV高压开关柜及母线
35kV电力变压器
C34 BPXZ-ZS-120kVA/120kV
调频式串联谐振试验装置
试验频率:30-300Hz
66kV/2200kVA变压器 6kW/16A
(1台)
6kVA
(1台)
30kV/1A
(4台)
120kV
2000pF
(1台)
120kV
5000pF
(1台)

35kV母线、隔离开关
35kV/240mm2,长度200m电缆
35kV/1200mm2,长度50m电缆
C35 BPXZ-ZS-126kVA/180kV
调频式串联谐振耐压装置
试验频率:30-300Hz
50MWA/110kV以下电力变压器 10kW/18A
(1台)
7.5kVA
(1台)
25.2kV/0.7A
(5台)
180kV
500pF
(1台)

10kV,185mm2及以下1500m电缆
同步电机2800kW,电压10kV
110kV 的GIS耐压试验
C36 BPXZ-ZS-130kVA/130kV
调频式串联谐振试验装置
试验频率:30-300Hz
35kV/240mm2,长度1000m电缆 6kW/16A
(1台)
6kVA
(1台)
32.5kV/1A
(4台)
130kV
2000pF
(1台)

35kV断路器,绝缘子,母线设备
C37 BPXZ-ZS-135kVA/54kV
调频式串联谐振耐压装置
试验频率:30-300Hz
10kV/300mm2,长度3000m电缆 7.5kW/19A
(1台)
7.5kVA
(1台)
33.75kV
1.25A
(4台)
100kV
1500pF
(1台)

10kV变电站系统设备
35kV/240mm2,长度1000m电缆
35kV变电站设备
50000kW/10kV电机45-65Hz/16kV
C38 BPXZ-ZS-135kVA/108kV/27kV
调频式串联谐振耐压装置
试验频率:30-300Hz
电缆10kV/300mm2,长度3000m 7.5kW/20A
(1台)
7.5kVA
(1台)
33.75kV
1.25A
(4台)
100kV
500pF
(1台)
100kV
4000pF
(1台)

10kV变电站系统设备
电缆35kV/300mm2,长度1000m
35kV变电站系统设备
35kV/12000kVA变压器
C39 BPXZ-ZS-135kVA/108kV/27kV
调频式串联谐振耐压装置
试验频率:30-300Hz
35kV电力变压器 7.5kW/20A
(1台)
7.5kVA
(1台)
33.75kV
1.25A
(4台)
100kV
1500pF
(1台)

26kV/35kV,240mm2电缆1000m
8.7kV/10kV,500mm2电缆2000m
10kV电力变压器
10kV/50MW火力发电机≤0.26μF
C40 BPXZ-ZS-135kVA/108kV/27kV
调频式串联谐振耐压装置
试验频率:30-300Hz
35kV/300mm2电缆1000m 7.5kW/20A
(1台)
7.5kVA
(1台)
33.75kV
1.25A
(4台)
100kV
1500pF
(1台)

10kV/300mm2电缆1000m
3200kW/6.3kV水轮发电机
≤0.3μF
35kV/6300kVA电力变压器
C41 BPXZ-ZS-135kVA/108kV/27kV
调频式串联谐振耐压装置
试验频率:30-300Hz
10kV/300mm2电缆,长度3000m 7.5kW/18A
(1台)
7.5kVA
(1台)
33.75kV
1.25A
(4台)
100kV
1000pF
(1台)

35kV,300mm2电缆1000m
35kV变电站系统
C42 BPXZ-ZS-140kVA/140kV
调频式串联谐振试验装置
试验频率:30-300Hz
66kV/3200kVA油浸式变压器 10kW/26A
(1台)
10kVA
(1台)
35kV/1A
(4台)
140kV
500pF
(1台)
120kV
3000pF
(1台)

66kV母线
66kV/300mm2,长度200m电缆
C43 TFL-ZS-150kVA/25kV
调感式串联谐振试验装置
试验频率:工频50Hz
66kV/3200kVA油浸式变压器 调压器
24kVA
(1台)
24kVA
(1台)
150kV/6A
(1台)
30kV
(1台)
  操作台
24kVA
(1台)
66kV母线
66kV/300mm2,长度200m电缆
C44 BPXZ-ZS-150kVA/200kV
变频串联谐振试验装置
试验频率:30-300Hz
110kV开关,GIS等设备 10kW/26.3A
(1台)
10kVA
(1台)
37.5kV
0.75A
(4台)
200kV
1000pF
(1台)

10kV电缆截面300mm2,长度1km
35kV变电站系统设备
10kV变电站系统设备
C45 BPXZ-ZS-150kVA/300kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV绝缘杆 10kW/26.3A
(1台)
10kVA
(1台)
25kV/0.5A
(6台)
300kV
700pF
(1台)

C46 BPXZ-ZS-162kVA/54kV/27kV
调频式串联谐振耐压装置
试验频率:30-300Hz
15kV电缆,500mm2,长度2000m 9kW/24A
(1台)
9kVA
(1台)
40.5kV/1.5A
(4台)
60kV
500pF
(1台)
隔离变压器
9kVA
(1台)

10kV/20000kVA电力变压器
C47 BPXZ-ZS-162kVA/162kV
调频式串联谐振耐压装置
试验频率:30-300Hz
40000kVA/110kV以下电力变压器 16kW/40A
(1台)
16kVA
(1台)
40.5kV/1A
(4台)
160kV
1000pF
(1台)
160kV
3000pF
(1台)

10kV/30000kVA水轮发电机
≤0.45μF
C48 BPXZ-ZS-162kVA/162kV
调频式串联谐振耐压装置
试验频率:30-300Hz
40000kVA/110kV以下电力变压器 6kW/16A
(1台)
6kVA
(1台)
40.5kV/1A
(4台)
160kV
1000pF
(1台)
80kV
2000pF
(1台)

10kV,300mm2及以下,2km电缆
35kV,300mm2及以下,0.5km电缆
10000kVA/35kV以下电力变压器
C49 BPXZ-ZS-162kVA/162kV
调频式串联谐振耐压装置
试验频率:30-300Hz
80000kVA/110kV以下电力变压器 6kW/16A
(1台)
6kVA
(1台)
40.5kV/1A
(4台)
160kV
1000pF
(1台)
160kV
3000pF
(1台)

10.5kV火力发电机,≤0.25μF
C50 BPXZ-ZS-162kVA/162kV
调频式串联谐振耐压装置
试验频率:30-300Hz
电压13.8kv容量88888kVA 20kW/50A
(1台)
20kVA
(1台)
55kV/2.2A
(3台)
30kV
2000pF
(1台)

10kV/300mm2电缆3km
C51 BPXZ-ZS-180kVA/180kV
变频串联谐振升压装置
试验频率:30-300Hz
110kV/20000kVA变压器 20kW/53A
(1台)
20kVA
(1台)
45kV/1A
(4台)
180kV
1000pF
(1台)

20kV/20000kW水力发电机
0.25uF
C52
BPXZ-ZS-180kVA/180kV
变频串联谐振升压装置
试验频率:30-300Hz
10kV/5000kVA变压器 6kW/16A
(1台))
6kVA
(1台)
30kV/1A
(6台)
180kV
1000pF
(1台)
100kV
1000pF
(1台)

35kV/8000kVA变压器
26/35kV/300mm2,0.5km电缆
8.7/10KV/300mm2,0.3km电缆
35kV隔离开关
66kV隔离开关
C53 BPXZ-ZS-216kVA/36kV/216kV
变频串联谐振试验装置
试验频率:30-300Hz
10kV/300mm2电缆,长度3000m 10kW/25A
(1台)
10kVA
(1台)
36kW/1A
(6台)
220kV
1000pF
(1台)

35kV/300mm2电缆,长度1000m
110kV开关,GIS
C54
BPXZ-ZS-216kVA/36kV/216kV
变频串联谐振试验装置
试验频率:30-300Hz
40000kVA/110kV电力变压器 15kW/39.5A
(1台)
15kVA
(1台)
36kW/1A
(6台)
220kV
800pF
(1台)

26kV/35kV,300mm2电缆1000m
110kVGIS、CT、PT、母线等
8.7kV/10kV,300mm2电缆3000m
35kV电力变压器
10kV电力变压器
30MW火力发电机,45-65Hz
≤25kV
C55 BPXZ-ZS216kVA/54kV/27kV/108kV
变频串联谐振试验装置
试验频率:30-300Hz
35kV PT 12kW/31.5A
(1台)
12kVA
(1台)
54kVA/2A
(4台)
100kV
(1台)
1500pF

35kV/630mm2 电缆700m
35kV/300mm2 电缆1500m
10kV/13500kW电机
C56 BPXZ-ZS-216kVA/54kV/216kV
变频串联谐振试验装置
试验频率:30~300Hz
80000kVA/110kV 电力变压器 12kW/31.5A
(1台)
12kVA
(1台)
54kVA/1A
(4台)
30kV
(1台)
1000pF

26kV/35kV/300mm2 电缆1500m
10kV/8800kW电机,试验电压16kV
C57 BPXZ-ZS-216kVA/108kV/27kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV/300mm电缆4000m 12kW/31.5A
(1台)
12kVA
(1台)
54kVA/2A
(4台)
100kV
(1台)
500pF
80kV
(1台)
10000pF
隔离变
12kVA
35kV/300mm2 电缆1200m
35kVPT,CT,开关、母线等设备
35kV/35000kV变压器
C58 BPXZ-ZS-216kVA/108kV
调频式串联谐振试验装置
试验频率:50Hz
31500kVA/110kV分级绝缘电力
变压器
10kW/25A
(1台)
10kVA
(1台)
54kVA/2A
(4台)
110kV
(1台)

35kV/300mm2 电缆1.5km
10kV/300mm2 电缆2km
35kV及以下线路绝缘子开关,GIS
C59 BPXZ-ZS-216kVA/162kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm电缆1500m 12kW/30A
(1台)
12kVA
(1台)
36kVA/1.6A
(6台)
170kV
(1台)
1500pF
30kV
(1台)
20000pF

80000kVA/110kV主变
≤0.018μF
10kV/8800kW电动机,16kV
C60 BPXZ-ZS-216kVA/216kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm电缆1.5km 10kW/30A
(1台)
10kVA
(1台)
54kVA/1A
(4台)
220kV
(1台)
1000pF

10kV/300mm电缆1.5km
110kV GIS
C61 BPXZ-ZS-216kVA/216kV
变频串联谐振耐压装置
试验频率:30~300Hz
64/110kV/300mm电缆0.2km 10kW/25A
(1台)
10kVA
(1台)
36kVA/1A
(6台)
200kV
(1台)
500pF

26/35kV/300mm2 电缆1.2km
8.7/10KV/300mm2 电缆4km
110kV变电站GIS设备35kV变压器
C62 BPXZ-ZS-220kVA/220kV/37kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2 电缆1000m 12kW/30A
(1台)
12kVA
(1台)
37kVA/1A
(6台)
220kV
(1台)
500pF

10kV/300mm2 电缆4000m
110kV/63MVA主变
110kV GIS设备
110kV开关 避雷器支柱绝缘子
CT、PT和隔离开关等设备
C63 BPXZ-ZS-240kVA/120kV/30kV
调频式串联谐振耐压装置
试验频率:30~300Hz
12-100MW汽轮发电机(空冷) 12kW/31.5A
(1台)
12kVA
(1台)
60kVA/2A
(4台)
100kV
(1台)
1000pF
30kV
(1台)
0.15μF

6-10kV/300mm电缆3000m
35kV/300mm电缆1000m
35kV及以下电气设备
110kV/75000kVA变压器
C64 BPXZ-ZS-243kVA/162kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2 电缆1500m 15kW/40A
(1台)
15kVA
(1台)
40.5kVA/1A
(6台)
160kV
(1台)
1500pF

50000kVA/110kV主变
10kV/300mm2 电缆3000m
110kV/300mm电缆300m
C65 BPXZ-ZS-250kVA/250kV
调频式串联谐振耐压装置
试验频率:30~300Hz
40000kVA/220kV分级绝缘变压器 20kW/50A
(1台)
20kVA
(1台)
50kVA/1A
(5台)
250kV
(1台)
1000pF

110kV/300mm电缆200m
110kV线路绝缘子,PT、CT
C66 BPXZ-ZS-250kVA/250kV
调频式串联谐振试验装置
试验频率:30~300Hz
110kV以下以下电力变压器
开关,绝缘子,绝缘杆
12kW/30A
(1台)
12kVA
(1台)
50kVA/1A
(5台)
250kV
(1台)
1000pF
250kV
(1台)
5000pF

C67 BPXZ-ZS-250kVA/250kV
调频式串联谐振试验装置
试验频率:30~300Hz
63000kVA/110kV电力变压器 5kW/13A
(1台)
5kVA
(1台)
50kVA/1A
(5台)
250kV
(1台)
800pF

C68 BPXZ-ZS-250kVA/500kV
调频式串联谐振耐压装置
试验频率:30~300Hz
测温仪 15kW/40A
(1台)
15kVA
(1台)
125kVA/0.5A
(2台)
500kV
(1台)
500pF

C69 BPXZ-ZS-405kVA/270kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2 电缆2000m 20kW/50A
(1台)
20kVA
(1台)
27kVA/1A
(10台)
300kV
(1台)
500pF

110kV线路绝缘子、开关
GIS等电气设备
C70 BPXZ-ZS-296kVA/296kV/37kV
调频式串联谐振耐压装置
试验频率:45-300Hz
10kV/300mm2 电缆4000m 15kW/37.5A
(1台)
15kVA
(1台)
37kVA/1A
(8台)
300kV
(1台)
700pF

35kV/300mm2 电缆1700m
110kV线路绝缘子
开关,GIS等电气设备
C71 BPXZ-ZS-320kVA/160kV
调频式串联谐振耐压装置
试验频率:45~300Hz
4000~31500KVA/35KV
电力变压器
15kW/40A
(1台)
15kVA
(1台)
54kVA/2A
(6台)
180kV
(1台)
500pF

20000~80000KVA/110KV
电力变压器
C72 BPXZ-ZS-324kVA/108kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV/300mm2 电缆4000m 15kW/40A
(1台)
15kVA
(1台)
108kVA/3A
(3台)
100kV
(1台)
500pF
隔离变
15kVA

35kV/300mm2 电缆1200m
35kVPT,CT,开关、母线等设备
35kV/35000kVA变压器
C73 BPXZ-ZS-324kVA/216kV/27kV
调频式串联谐振耐压装置
试验频率:30~300Hz
26kV/35KV,185mm2 电缆3000m 18kW/47A
(1台)
18kVA
(1台)
40.5kVA
1.5A
(8台)
220kV
(1台)
1000pF

8.7kV/10KV,300mm2 电缆5000m
110kV GIS设备
C74 BPXZ-ZS-324VA/270kV/45kV
变频串联谐振试验装置
试验频率:30~300Hz
110kV/300mm2 电缆500m 12kW/31.5A
(1台)
12kVA
(1台)
54kVA/1.2A
(6台)
200kV
(1台)
1000pF

35kV/300mm2 电缆1000m
10kV/300mm2 电缆3000m
110kV/31500kVA主变
110kV断路器,绝缘子
GIS等设备
35kV/10kV开关柜
C75 BPXZ-ZS-324kVA/270kV/54kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2 电缆2km 20kW/50A
(1台)
20kVA
(1台)
64.8kVA
1.2A
(5台)
300kV
(1台)
500pF

110kV变电站系统电气设备
10kV/300mm2 电缆3000m
110kV/240mm2 电缆300m
110kV及以下电压等级变压器
220kV及以下电压等级变压器
C76 BPXZ-ZS-324VA/270kV/45kV
变频串联谐振试验装置
试验频率:30~300Hz
110kV/300mm2 电缆500m 12kW/31.5A
(1台)
12kVA
(1台)
54kVA/1.2A
(6台)
200kV
(1台)
1000pF

35kV/300mm2 电缆500m
10kV/300mm2 电缆1000m
110kV主变
35kV主变
C77 BPXZ-ZS-330kVA/55kV/275kV
调频式串联谐振耐压装置
试验频率:45~300Hz
380MVA/110KV 电容量≤0.04μf 15kW/37.5A
(1台)
12kVA
(1台)
55kVA/1A
(6台)
300kV
(1台)
500pF

26/35kV/300mm电缆1km
110kV GIS、线路绝缘子、开关
35kV GIS、线路绝缘子、开关
C78 BPXZ-ZS-330/330
变频串联谐振成套试验装置
试验频率:30~300Hz
220kVGIS电压等级设备 15kW/37.5A
(1台)
15kVA
(1台)
55kVA/1A
(6台)
330KV
(1台)
500pF

C79 BPXZ-ZS-360kVA/200kV
变频串联谐振试验装置
试验频率:30~300Hz
35kV/300mm2 电缆500m 10kW/25A
(1台)
10kVA
(1台)
90kVA/1.8A
(4台)
200kV
(1台)
1000pF
隔离变
10kVA

10kV/400mm2 电缆1km
10kV及以下电动机
等级及以下PT、CT、套管
支柱绝缘子、隔离开关
C80 BPXZ-ZS-360kVA/220kV
调频式串联谐振耐压装置
试验频率:30~300Hz
70000kVA/220kV电力变压器 12kW/31.5A
(1台)
12kVA
(1台)
90kVA
1.63A
(4台)
220kV
(1台)
1000pF

C81 BPXZ-ZS-378kVA/54kV/108kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2 电缆3000m 21kW/55A
(1台)
21kVA
(1台)
63kVA/2.33A
(6台)
100KV
(1台)
1500pF

10kV/300mm2 电缆6000m
10kV断路器/母线/CT/PT等设备
35kV断路器/母线/CT/PT等设备
C82 BPXZ-ZS-378kVA/162kV/54kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm电缆3000m 21kW/55A
(1台)
21kVA
(1台)
63kVA/2.33A
(6台)
160kV
(1台)
1000pF

150000kVA/220kV电力变压器
C83 BPXZ-ZS-378kVA/270kV/27kV
调频式串联谐振耐压装置
试验频率:30~300Hz
110kV主变(63000kVA及以下)
GIS、开关
20kW/50A
(1台)
20kVA
(1台)
37.8kVA
1.4A
(10台)
270kV
(1台)
700pF

110kV/400mm2 电缆500m
35kV/300mm2 电缆2.5km
10kV/300mm电缆7km
C84 BPXZ-ZS-384kVA/128kV/32kV
变频串联谐振试验装置
试验频率:30~300Hz
110kV/50000kVA电力变压器 15kW/39.5A
(1台)
15kVA
(1台)
48kVA/1.5A
(8台)
260kV
(1台)
800pF

110kV/630mm2 电缆500m
110kV断路器
C85 BPXZ-ZS-405kVA/54kV/108kV/162kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/50000kVA电力变压器 25kW/62.5A
(1台)
25kVA
(1台)
50kVA/1.85A
(8台)
200kV
(1台)
1000pF

10kV/300mm2 电缆8km
35kV/300mm2 电缆3km
35kV变电站系统
60000kVA/110kV电力变压器
C86 BPXZ-ZS-405kVA/54kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV/300mm2 电缆8km 25kW/62.5A
(1台)
25kVA
(1台)
67.5kVA
2.5A
(6台)
60kV
(1台)
1500pF

35kV/300mm2 电缆3km
C87 BPXZ-ZS-405kVA/162kV/54kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2 电缆3000m 23kW/60A
(1台)
23kVA
(1台)
67.5kVA
2.5A
(6台)
160kV
(1台)
1000pF

150000kVA/220kV电力变压器
C88 BPXZ-ZS-405kVA/270kV/45kV
变频串联谐振耐压试验装置
试验频率:30~300Hz
120000kVA/110kV电力变压器 40kW/80A
(1台)
32kVA
(1台)
67.5kVA
1.5A
(6台)
270kV
(1台)
1000pF

110k断路器
10kV/90000kVA水力发电机
≤1.0μF
C89 BPXZ-ZS-420kVA/280kV/35kV
变频式串联谐振试验装置
试验频率:30~300Hz
110kV/240mm2 电缆600m 20kW/52.6A
(1台)
10kVA
(2台)
52.5kVA
1.5A
(8台)
300kV
(1台)
700pF

35kV/240mm电缆3000m
10kV/240mm电缆6000m
110kV/100MVA电力变压器
110kV变电站系统设备
C90 BPXZ-ZS-432kVA/108kV/27kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV/500mm2 电缆3000m 24kW/65A
(1台)
24kVA
(1台)
54kVA/2A
(8台)
100kV
(1台)
1000pF

35kV/400mm电缆3000m
30MW火力发电机,≤0.17uF
40MVA/35kV 电力变压器
40MVA/10kV 电力变压器
C91 BPXZ-ZS-432kVA/216kV
调频式串联谐振试验装置
试验频率:30~300Hz
26kV/35kV/300mm电缆2000m 30kW/380V
(1台)
30kVA
(1台)
108kVA/2A
(4台)
220kV
(1台)
1000pF

8.7kV/10kV/300mm电缆4000m
64kV/110kV/300mm2 电缆300m
110kV变电站, GIS
水力发电机,13.8kV,≤0.57uF
C92 BPXZ-ZS-432kVA/216kV
调频式串联谐振耐压装置
试验频率:30~300Hz
10kV/400mm2电缆3km 24kW/380V
(1台)
24kVA
(1台)
54kVA
(8台)
100kV
(1台)

35kV/400mm2电缆3km
110kV/50000kVA变压器
110kV母线等交流耐压试验
C93 BPXZ-ZS-432KVA/216KV
变频串联谐振装置
试验频率:30~300Hz
110kV,100000KVA以下变压器 20kW/400V
(1台)
20kVA
(1台)
54kVA
(1台)
F216kV
(1台)

110KVGIS交流耐压试验
110KV/500mm2及以下电缆
35KV/300 mm2及以下电缆
35KV的主变的交流耐压试验
10KV的主变的交流耐压试验
10KV/300mm2及以下电缆
C94 BPXZ-ZS-440kVA/22kV/220kV
调频式串联谐振试验装置
试验频率:30~300Hz
10kV/300mm2电缆10km 30kW/380V
(1台)
30kVA
(1台)
44kVA
(1台)
220kV
(1台)
1000pF

110kV开关,CT等设备
220kV/23MVA电力变压器
C95 BPXZ-ZS-450kVA/270kV/45kV
调频式串联谐振试验装置
试验频率:30~300Hz
150MW/20kV风冷发电机≤0.5μF 45kW/380V
(1台)
40kVA
(1台)
75kVA
(6台)
300kV
(1台)
700pF

300MW/20kV水冷发电机≤0.3μF
110kV线路绝缘子,开关,GIS
35kV/300mm2电缆2000m
C96 BPXZ-ZS-500kVA/500kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV断路器等设备耐压试验 25kW/380V
(1台)
25kVA
(1台)
125kVA
(8台)
500kV
(1台)
500pF

220kV绝缘杆的耐压试验
35kV/300mm2电缆,长度1.5km
10kV/300mm2电缆,长度1.5km
C97 BPXZ-ZS-512kVA/256kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/300mm2长度0.8km以内 20kW/380V
(1台)
20kVA
(1台)
64kVA
(8台)
200kV
(1台)
1000pF

35kV/300mm2长度1.8km以内
10kV/300mm2长度5km以内
110kVGIS的交流耐压试验
35kV/60000kVA变压器
110kV/60000kVA变压器中性点
35kV PT、CT开关等交流耐压
C98 BPXZ-ZS-516kVA/344kV/43kV
调频式串联谐振耐压装置
试验频率:30-300Hz
150MW/20kV风冷发电机≤0.48μF 20kW/380V
(1台)
20kVA
(1台)
64.5kVA
(8台)
300kV
(1台)
500pF
200kV
(1台)
3000pF

300MW/20kV水冷发电机≤0.3μF
110kV及以下的变压器等设备
C99 BPXZ-ZS-516kVA/344kV/43kV
调频式串联谐振耐压装置
试验频率:30-300Hz
35kV/300mm2交联电缆2km 24kW/380V
(1台)
24kVA
(1台)
64.5kVA
(8台)
300kV
(1台)
500pF
160kV
(1台)
3000pF

110kV及以下的变压器等设备
15kV/300MW水内冷发电机
0.35μF
C100 BPXZ-ZS-540kVA/54kV
调频式串联谐振耐压装置
试验频率:30-300Hz
35kV/100mm2电缆6km 30kW/380V
(1台)
30kVA
(1台)
67.5kVA
(8台)
100kV
(1台)
1500pF

35kV/8000kVA电力变压器
C101 BPXZ-ZS-540kVA/54kV
调频式串联谐振耐压装置
试验频率:30-300Hz
10kV/300mm2电缆10km 30kW/380V
(1台)
30kVA
(1台)
67.5kVA
(8台)
100kV
(1台)
1500pF

35kV/300mm2电缆4km
10kV变电站系统设备
35kV变电站设备交流耐压试验
C102 BPXZ-ZS-560KVA/330KV
调频谐振装置
试验频率:30~300Hz
220KV,20000pF及以下电力变 20kW/380V
(1台)
20kVA
(1台)
660kVA
(6台)
330kV
(1台)
500pF

C103 BPXZ-ZS-567kVA/405kV/135kV
调频式串联谐振试验装置
试验频率:30~300Hz
110kV/300mm2,长度≤700m 25kW/380V
(1台)
25kVA
(1台)
63kVA
(9台)
400kV
(1台)
2000pF

220kV电流互感器耐压试验
C104 BPXZ-ZS-600kVA/55kV
调频式串联谐振耐压装置
试验频率:30~300Hz
出口电压18kV,水轮发电机0.6μF 55kW/380V
(1台)
55kVA
(1台)
100kVA
(6台)
300kV
(1台)
1000pF

26kV/35kV,300mm2电缆3000m
110kV线路绝缘子等电气设备
8.7kV/10kV,300mm2电缆4000m
C105 BPXZ-ZS-600kVA/500kV
调频式串联谐振耐压装置
试验频率:30~300Hz
500kV以下电力变压器中性点 36kW/380V
(1台)
36kVA
(1台)
150kVA
(4台)
500kV
(1台)
500pF

500kV及以下GIS等电气设备
C106 BPXZ-ZS-648kVA/54kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2交联电缆5km 36kW/380V
(1台)
18kVA
(1台)
162kVA
(4台)
60kV
(1台)
1500pF

C107 BPXZ-ZS-648kVA/54kV/108kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2交联电缆5km 36kW/380V
(1台)
36kVA
(1台)
81kVA
(8台)
100kV
(1台)
500pF

10kV/300mm2交联电缆10km
35kV/50000kVA电力变压器
10kV/20000kVA电力变压器
35kV变电站系统设备耐压试验
10kV变电站系统设备耐压试验
C108 BPXZ-ZS-648kVA/270kV
调频式串联谐振耐压装置
试验频率:30~300Hz
40000kVA/35kV电力变压器 30kW/380V
(1台)
30kVA
(1台)
72kVA
(9台)
270kV
(1台)
800pF

10kV/300mm2电缆3000m
35kV/300mm2电缆2000m
110kV/300mm2电缆1000m
110kV GIS的交流耐压试验
C109 BPXZ-ZS-648kVA/270kV
调频式串联谐振耐压装置
试验频率:30~300Hz
40000kVA/35kV电力变压器 24kW/380V
(2台)
12kVA
(1台)
72kVA
(9台)
270kV
(1台)
800pF

10kV/300mm2电缆3000m
35kV/300mm2电缆2000m
110kV/300mm2电缆1000m
110kV GIS的交流耐压试验
C110 BPXZ-ZS-648kVA/270kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2,长度2000m电缆 35kW/380V
(1台)
35kVA
(1台)
72kVA
(9台)
270kV
(1台)
800pF

110kV/400mm2长度1000m电缆
110kV/60000kVA电力变压器
110kV系统(含75MVA变压器)
C111 BPXZ-ZS-650kVA/260kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2电缆5000m 30kW/380V
(1台)
30kVA
(1台)
162kVA
(4台)
300kV
(1台)
500pF

110kV/300mm2电缆1000m
110kV开关, GIS等电气设备
C112 BPXZ-ZS-660kVA/264kV/132kV
调频式串联谐振试验装置
试验频率:30~300Hz
电缆10kV/300mm2长度10000m 25kW/380V
(1台)
25kVA
(1台)
82.5kVA
(8台)
270kV
(1台)
500pF

电缆35kV/300mm2长度4000m
电缆110kV/300mm2长度1000m
35kV变电站系统设备耐压试验
110kVGIS,变电站系统设备
C113 BPXZ-ZS-720kVA/45kV/90kV
变频串联谐振试验装置
试验频率:30~300Hz
适用于水电站发电机整体耐压 120kW
(1台)
120kVA
(1台)
90kVA
(8台)
60kV
(1台)
2000pF

35kV/300mm2长度1km以内电缆
C114 BPXZ-ZS-780kVA/130kV
调频式串联谐振耐压装置
试验频率:30~300Hz
110kV/500mm2电缆1km 30kW/380V
(1台)
30kVA
(1台)
260kVA
(3台)
400kV
(1台)
700pF

110kVGIS开关等设备交流耐压
220kV开关的预防性试验
C115 BPXZ-ZS-800kVA/400kV
变频串联谐振试验装置
试验频率:30~300Hz
220kV/180MVA变压器的中性点 25kW/380V
(1台)
25kVA
(1台)
100kVA
(8台)
400kV
(1台)
500pF

220kVGIS、断路器耐压试验
220kV互感器耐压试验
110kV/30mm2电缆,0.5km
C116 BPXZ-ZS-800kVA/500kV
调频式串联谐振耐压装置
试验频率:30~300Hz
110kV/630mm2,长度600m电缆 80kW/380V
(1台)
40kVA
(1台)
67.2kVA
(12台)
500kV
(1台)
300pF

110kV/50000kVA主变交流耐压
110kV变电站隔离开关等设备
220kV/120000kVA主变耐压
220kV变电站隔离开关等设备
C117 BPXZ-ZS-810kVA/270kV
变频串联谐振试验装置
试验频率:30~300Hz
110kV/50000VA电力变压器 30kW/380V
(1台)
30kVA
(2台)
135kVA
(6台)
270kV
(1台)
800pF

110kV/630mm2电缆,1km以下
110kVGIS,绝缘子等电气设备
C118 BPXZ-ZS-864KVA/216KV
调频串联谐振装置
试验频率:30~300Hz
110kV,100000KVA以下变压器 40kW/400V
(1台)
20kVA
(1台)
54kVA
(8台)
F220kV
(1台)
110KV

110KVGIS的交流耐压试验
110KV/500mm2及以下电缆
35KV/300mm2及以下电缆
35KV的主变的交流耐压试验
10KV的主变的交流耐压试验
10KV/300mm2及以下电缆
C119 BPXZ-ZS-972kVA/270kV
调频式串联谐振耐压装置
试验频率:30~300Hz
110kV/400mm2长度1500m电缆 36kW/380V
(1台)
36kVA
(1台)
108kVA
(9台)
270kV
(1台)
800pF

110kV绝缘子开关母线等设备
110kV/10000kVA电力变压器
C120 BPXZ-ZS-990kVA/132kV/264kV
调频式串联谐振耐压装置
试验频率:30~300Hz
110KV/400mm2,1.5km以内 45kW/380V
(1台)
45kVA
(1台)
165kVA
(6台)
200kV
(1台)
1000pF
200kV
(1台)
5000pF

220KV/16000kVA电力变中性点
C121 BPXZ-ZS-1000kVA/500kV
调频式串联谐振耐压装置
试验频率:30~300Hz
110kV/630mm2,长度600m电缆 40kW/380V
(1台)
40kVA
(1台)
84kVA
(12台)
500kV
(1台)
300pF

110kV/50000kVA主变
110kV变电站隔离开关等设备
220kV/240000kVA主变
220kV变电站隔离开关等设备
C122 BPXZ-ZS-1000kVA/500kV
调频式串联谐振耐压装置
试验频率:30~300Hz
220kV/630mm2,长度500m电缆 40kW/380V
(1台)
40kVA
(1台)
125kVA
(8台)
500kV
(1台)
300pF

220kV变电站隔离开关等设备
110kV变电站隔离开关等设备
110kV/630mm2长度1000m电缆
110kV变电站隔离开关等设备
C123 BPXZ-ZS-1000kVA/600kV
调频式串联谐振试验装置
试验频率:30~300Hz
SF6(72.5kV,126kV,252kV) 50kW/380V
(1台)
50kVA
(1台)
500kVA
(2台)
600kV
(1台)
500pF
600kV
(1台)
12000pF

C124 BPXZ-ZS-1040kVA/130kV
调频式串联谐振试验装置
试验频率:30~300Hz
110kV/1000mm2,电缆1km 40kW/380V
(1台)
40kVA
(1台)
347kVA
(3台)
400kV
(1台)
700pF

110kVGIS,开关交流耐压试验
220kVGIS,开关交流耐压试验
C125 BPXZ-ZS-1080kVA/540kV/45kV
调频式串联谐振试验装置
试验频率:30~300Hz
220kV及以下电力变中性点 40kW/380V
(1台)
40kVA
(1台)
90kVA
(12台)
500kV
(1台)
500pF
500kV
(1台)
500pF

220kV线路绝缘子,GIS等设备
110kV/1000mm2电缆1km
110kV/800mm2,1.15km
110kV/630mm2电缆1.3km
110kV/500mm2电缆1.4km
110kV/400mm2电缆1.6km
110kV/300mm2电缆1.8km
110kV/240mm2电缆1.9km
110kV的开关,母线,GIS等设备
110kV/50MW电力变压器
10kV/300mm2电缆12km
C126 BPXZ-ZS-1100kVA/440kV/220kV
调频式串联谐振耐压装置
试验频率:30~300Hz
35kV/300mm2电缆7km 60kW/380V
(1台)
60kVA
(1台)
137.5kVA
(8台)
400kV
(1台)
500pF

110kVGIS及开关交流耐压
220kVGIS及开关交流耐压
110kV/400mm2,电缆1km
220kV/400mm2,电缆600m
C127 BPXZ-ZS-1120kVA/320kV
调频式串联谐振耐压装置
试验频率:30~300Hz
40000kVA/35kV电力变压器 30kW/380V
(1台)
15kVA
(1台)
35kVA
(32台)
200kV
(1台)
2000pF
800kV
(1台)
16000pF

10kV/300mm2,电缆3000m
35kV/300mm2,电缆2000m
110kV/300mm2,电缆1000m
110kV GIS的交流耐压试验
C128 BPXZ-ZS-1296kVA/270kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/300mm2长度2000m电缆 60kW/380V
(1台)
60kVA
(1台)
648kVA
(2台)
300kV
(1台)
700pF

110kV变压器、开关等设备
C129 BPXZ-ZS-1296kVA/270kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/300mm2长度2000m电缆 60kW/380V
(1台)
60kVA
(1台)
144kVA
(9台)
270kV
(1台)
800pF

110kV/80000kVA电力变压器
110kV断路器,绝缘子等设备
C130 BPXZ-ZS-1296kVA/270kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/300mm2长度2000m电缆 60kW/380V
(1台)
60kVA
(1台)
144kVA
(9台)
270kV
(1台)
800pF

110kV变压器、开关等设备
C131 BPXZ-ZS-1300kVA/130kV
变频串联谐振耐压装置
试验频率:30-300Hz
110kV/300mm2,长度2km 50kW/380V
(1台)
50kVA
(1台)
650kVA
(2台)
150kV
(1台)
1000pF

35kV开关、绝缘子及变压器
10kV开关、绝缘子及变压器
C132 BPXZ-ZS-1300kVA/130kV/260kV
变频串联谐振耐压装置
试验频率:30-300Hz
110kV电缆300平方截面2km 50kW/380V
(1台)
50kVA
(1台)
650kVA
(2台)
260kV
(1台)
500pF
160kV
(1台)
10000pF

35kV开关、绝缘子及变压器
10kV开关、绝缘子及变压器
110kV/63000kVA电力变压器
C133 BPXZ-ZS-1500kVA/250kV/125kV
调频式串联谐振试验装置
试验频率:30~300Hz
220kV/300mm2电缆1km 48kW/380V
(1台)
48kVA
(1台)
750kVA
(2台)
300kV
(1台)
1000pF
分两节

300MW/20kV及以下火力发电机
C134 TFL-ZS-1560kVA/12kV
并联谐振试验装置
试验频率:工频50Hz
120~150kar/6kV电容交流耐压 调压器
100kVA
(1台)
100kVA
(1台)
可调
780kVA
固定
1560kVA
(1台)
FR-20kV
<(1台)>
  操作台
100kVA
380V
(1台)
C135 BPXZ-ZS-1600kVA/800kV
调频式串联谐振试验装置
试验频率:30-300Hz
500kV隔离开关、GIS等设备 60kW/380V
(1台)
64kVA
(1台)
400kVA
(4台)
800kV
(1台)
500pF

220kV,400mm2电缆1.5km
220kV,1200mm2电缆0.8 km
220kV,2000mm2电缆0.8 km
C136 BPXZ-ZS-1690kVA/130kV
变频串联谐振耐压装置
试验频率:30-300Hz
110kV电缆400平方截面2.5km 65kW/380V
(1台)
65kVA
(1台)
845kVA
(2台)
150kV
(1台)
1000pF

35kV开关、绝缘子及变压器
10kV开关、绝缘子及变压器
C137 GPXZ-ZS-1800kVA/50kV
工频谐振耐压装置
试验频率:50Hz
150MW~200MW水力发电机
2.5μF
  180kVA
(1台)
可调
800kVA
(1台)
固定
500kVA
(2台)
CHF-50kV
(1台)
  控制台
180kVA
380V
(1台)
C138 BPXZ-ZS-1800kVA/270kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/800mm2,长度2km以内 70kW/380V
(1台)
70kVA
(1台)
900kVA
(2台)
270kV
(1台)
500pF
1600kV
(1台)
18000pF

110kV变压器、开关等设备
C139 BPXZ-ZS-1800kVA/500kV
调频式串联谐振耐压装置
试验频率:30-300Hz
220kV/500mm2,1000m电缆 75kW/380V
(1台)
72kVA
(1台)
900kVA
(2台)
500kV
(1台)
 750pF

220kV变电站隔离开关等设备
110kV/500mm2,1000m电缆
110kV变电站隔离开关等设备
220kV/80000kVA及以下电力变
C140 BPXZ-ZS-1944kVA/270kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110KV/400mm2,长度3km以内 72kW/380V
(1台)
72kVA
(1台
972kVA
(2台)
270kV
(1台)
 800pF

110kV系统开关、母线等设备
C141 BPXZ-ZS-1950kVA/150kV
变频串联谐振耐压装置
试验频率:30-300Hz
110kV电缆400平方截面2.5km 65kW/380V
(1台)
65kVA
(1台)
975kVA
(2台)
150kV
(1台)
1000pF

35kV开关、绝缘子及变压器
10kV开关、绝缘子及变压器
C142 BPXZ-ZS-2000kVA/500kV
调频式串联谐振耐压装置
试验频率:30-300Hz
220kV/630mm2,长度1000m电缆 80kW/380V
(1台)
380kVA
(1台)
250kVA
(8台)
500kV
(1台)
 300pF

220kV变电站隔离开关等设备
110kV/630mm2,长度2000m电缆
110kV变电站隔离开关等设备
C143 BPXZ-ZS-2250kVA/500kV
调频式串联谐振耐压装置
试验频率:30-300Hz
220kV/1000mm2,1000m电缆 72kW/380V
(1台)
72kVA
(1台
1125kVA
(2台)
500kV
(1台)
 500pF  500pF

220kV变电站隔离开关等设备
C144 BPXZ-ZS-2430kVA/135kV/405kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/680mm2,长度3km以内 108kW/380V
(1台)
108kVA
(1台)
810kVA
(3台)
400kV
(1台)
 800pF

110kV断路器、绝缘子等设备
220kV断路器、绝缘子等设备
C145 BPXZ-ZS-2430kVA/270kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110KV/300mm2,长度4km以内 108kW/380V
(1台)
108kVA
(1台)
1215kVA
(2台)
270kV
(1台)
 800pF

110kV变压器、开关等设备
C146 BPXZ-ZS-2430kVA/135kV/405kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/630mm2,长度3km以内 90kW/380V
(1台)
90kVA
(1台)
810kVA
(3台)
400kV
(1台)
 500pF

110kV断路器、绝缘子等设备
220kV断路器、绝缘子等设备
C147 BPXZ-ZS-2700kVA/270kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/800mm2,长度3km以内 100kW/380V
(1台)
100kVA
(1台)
1350kVA
(2台)
270kV
(1台)
 500pF
160kV
(1台)
25000pF

110kV变压器、开关等设备
C148 BPXZ-ZS-2970kVA/270kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/400mm2,长度5km以内 132kW/380V
(1台)
132kVA
(1台)
1485kVA
(2台)
270kV
(1台)
 800pF

110kV变压器、开关等设备
C149 BPXZ-ZS-2970kVA/270kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/300mm2,长度5km以内 132kW/380V
(1台)
132kVA
(1台)
1485kVA
(2台)
270kV
(1台)
 800pF

110kV变压器、开关等设备
C150 BPXZ-ZS-3000kVA/500kV
调频式串联谐振耐压装置
试验频率:30-300Hz
220kV/400mm2,2000m电缆 180kW/380V
(1台)
180kVA
(1台)
1500kVA
(2台)
500kV
(1台)
 500pF

220kV变电站系统电气设备
C151 BPXZ-ZS-3000kVA/500kV/250kV
调频式串联谐振试验装置
试验频率:30-300Hz
220kV/300mm2交流电缆2km 180kW/380V
(1台)
180kVA
(1台)
1500kVA
(2台)
500kV
(1台)
 500pF
500kV
(1台)
 2000pF

60MW/220kV以下电力变中性点
220kV线路绝缘子,开关等设备
C152 BPXZ-ZS-6000kVA/405kV
调频式串联谐振耐压装置
试验频率:30-300Hz
110kV/300mm2电缆10km 270kW/380V
(1台)
270kVA
(1台)
2000kVA
(3台)
400kV
(1台)
 500pF

220kVGIS及开关交流耐压
110kVGIS及开关交流耐压
220kV/180000kVA电力变压器
C153 ZS(F)-ZS-480kVA/400kV
调频式串联谐振试验装置
试验频率:工频50Hz
220~110kV分级绝缘电力变 20kW/380V
(1台)
20kVA
(1台)
60kVA
(8台)
FR-400kV
(1台)

220~110kV互感器
110kV电缆,长度250m
220kV及以下母线,套管,GIS

注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

售后客服

客服服务中心:027-83635550,我们将尽快安排电力工程师为您及时解答!

保修承诺

三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!

因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺最终解释权归湖北中试高测电气控股有限公司所有。
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

资料下载

文件名 更新时间 点击下载
110kV电流电压式互感器谐振说明书 2016年04月04日 点击下载
110kV电流电压式互感器谐振PDF说明书 2016年04月04日 点击下载
          索取说明书: QQ  149640060


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。



串联谐振装置容量选择

试验电流: I=2πfCU×10-3 (A)
串联谐振装置电源频率的选择(HZ)

1.发电机―――50HZ,取50HZ
2
.变压器―――45~65HZ,取50HZ
3
GIS、开关、母线―――30~300HZ,取45HZ
4
.电力电缆:30~300HZ,取35HZ

电压的选择(KV)
按照规程要求,确定最高试验电压。
电容量的选择(uf)
根据被试品最大电容量确定
串联谐振装置最大容量:P=UI×1.25 (KVA)





CVT串联谐振试验装置(CVT校验用CVT串联谐振试验装置)设备应用



1、30MW发电机出口电压不大于11KV,试验电压为30.5kV,试验频率为50Hz
(1)发电机容量:30MW ;出口电压:11KV; 对应的电容量为0.4μF 最高耐压试验值30.5kV
(2)谐振频率:1/6.28×√25.3×0.4×10-6=50Hz
50Hz下最大被试电容量时的试验电流:50×6.28×0.4×10-6×30.5×103=3.85A。
(3)选择设备:16kW变频控制源; 40kV/2A电抗器二台并联; 16kVA(4kV/4A)励磁变; 50kV分压器;
2、耐压时电抗器选用说明
(1)上述配置是按照最大负载计算出的配置方案;
(2)对相对较小或试验无电容量试验时,为了达到谐振,一般将二节电抗器串联回路中,即可达到谐振。

电缆交流耐压试验CVT串联谐振试验装置接线方法


① 变频电源 ② 激励变 ③ 电抗器
④ 电抗器 ⑤ 分压器
⑥ 补偿电容 ⑦ 试品电缆

发电机交流耐压试验CVT串联谐振试验装置接线方法


① 变频电源 ② 激励变 ③ 电抗器
④ 电抗器 ⑤ 分压器
⑥ 补偿电容 ⑦ 试品发电机

变压器交流耐压试验CVT串联谐振试验装置接线方法



① 变频电源 ② 激励变 ③ 电抗器
④ 电抗器 ⑤ 分压器
⑥ 补偿电容 ⑦ 试品变压器

串联谐振装置在电力系统应用中的优点

1、所需电源容量大大减小。串联谐振装置是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q
2
、设备的重量和体积大大减少。串联谐振装置中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/5-1/10
3
、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
4
、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流,击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
5
、不会出现任何恢复过电压。试品在串联谐振试验发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪落电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。

串联谐振装置遵循标准

GB50150-2006《电气装置安装工程电气设备交接试验准》
DL/T849.6-2004
《电力设备专用测试仪器通用技术条件第6部分:高压谐振试验装置》
JB/T9641-1999
《试验变压器》
GB10229
《电抗器》
GB/T.311-1997
《高压输变电设备的绝缘与配合》
DL/T846-2004
《高电压测试设备通用技术条件》
GB4793-1984
《电子测量仪器安全要求》
GB2900
《电工名词术语》
GB4208
《外壳防护等级》
GB191
《包装贮运标志》
GB/T16927-1997
《高电压试验技术》

串联谐振装置通用注意事项

1.本串联谐振装置应由高压试验专业人员使用,使用前应仔细阅读串联谐振装置使用说明书,并经反复操作训练。
2.
操作人员应不少于2人。使用串联谐振装置进行试验时应严格遵守本单位有关高压试验的安全作业规程。
3.
为了保证试验的安全正确,除必须熟悉本串联谐振装置说明书外,还必须严格按国家有关标准和规程进行试验操作。
4.
各联接线不能接错,否则可导致串联谐振装置损坏
5.
串联谐振装置使用时,输出的是高电压或超高电压,必须可靠接地,注意操作安全。

串联谐振产生的条件、电路及谐振模式

1、并联谐振和串联谐振产生的条件:在电阻、电容、电感串联电路中,出现电源、电压、电流同相位现象,叫做串联谐振,其特点是:电路呈纯电阻性,电源、电压和电流同相位,电抗X等于0,阻抗Z等于电阻R,此时电路的阻抗最小,电流最大,在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称电压谐振。谐振电压与原电压叠加,并联谐振:在电阻、电容、电感并联电路中,出现电路端电压和总电流同相位的现象,叫做并联谐振,其特点是:并联谐振是一种完全的补偿,电源无需提供无功功率,只提供电阻所需要的有功功率,谐振时,电路的总电流最小,而支路电流往往大于电路中的总电流,因此,并联谐振也叫电流谐振。

2、串联谐振电路:在具有电阻R、电感L和电容C元件的交流电路中,电路两端的电压与其中电流相位一般是不同的。如果调节电路元件(LC)的参数或电源频率,可以使它们相位相同,整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下,电路的总阻抗达到极值或近似达到极值。研究谐振的目的就是要认识这种客观现象,并在科学和应用技术上充分利用谐振的特征,同时又要预防它所产生的危害。按电路联接的不同,有串联谐振和并联谐振两种。

3、串联谐振模式: 串联谐振分为DCMCCM两种模式。一般都选择DCM模式,即选择 。串联谐振的好处在于可以实现开关管的零电流关断,这是唯一一种能实现零电流关断的拓朴,是真正意义上的软关断,无关断损耗。这对于IGBT来说有很大好处,可以不用去考虑IGBT的关断拖尾带来的关断损耗。单个串联谐振电源可以采用PFM方式,这种方式实现2kW以内;也可以使用初级两组件并联移相方案,可以实现几十千瓦功率输出的高压电源,串联谐振的缺点是电流峰值太大,使开关管承受较大压力,不利于电源的小型化。并联谐振与串联谐振相比最大优势是峰值电流较小。同时在短路情况下,整个回路就是对电感充放电,电流波形为三角波,因此可以在短路情况下很容易算出电感的值,再通过电感计算出电容的值,而且误差很小,对于设计来说这是至关重要的。并联谐振工作在CCM区,电流波形基本上是正弦。开关管是硬关断,零电压零电流开启,没有开启损耗。对于关断损耗,可以在开关管DSCE)两端并联电容,使电流与电压的交汇点变低,减小关断损耗。

4、串联谐振回路及谐振回路的作用:串联谐振于某一频率的电路。常用的有LCRC,变压器耦合和晶体振荡器等。震荡器的原理很简单,就是正反馈原理,LC决定震荡的频率,普通晶体震荡器的晶体可以等效一个Q值很高的电感,利用电容的充放电产生震荡。在逆变器电路中多用RC组成的多谐振荡器。也有用变压器反馈式的自激振荡回路。串联回路产生谐振时的电压波形。当电压方波作用于LC 串联回路时,方波的前后沿都会对LC 串联回路产生激励(即接收能量),每次激励过后又会产生阻尼振荡(即损耗能量),当输入电压波形的上升率dv/dt 值大于谐振回路波形(正弦波)的上升率时,电路就会产生激励;当输入电压波形的上升率dv/dt 值小于谐振回路波形的上升率时,电路就会产生阻尼。





串联谐振及并联谐振公式如下

串联谐振时电路的阻抗虚部等于0Z=R+jXX=0Z=R所以 I=U/Z=U/R
并联谐振时电路的导纳虚部等于0Y=G+jBB=0Y=G=1/R,所以U=I/Y=IR
1、谐振定义:电路中LC 两组件之能量相等,当能量由电路中某一电抗组件释出时,且另一电抗组件必吸收相同之能量,即此两电抗组件间会产生一能量脉动。
2
、电路欲产生谐振,必须具备有电感器L及电容器C 两组件。
3
、谐振时其所对应之频率为谐振频率(resonance),或称共振频率,以 f r 表示之。
4
、串联谐振电路之条件如下:
Q=Q
I2XL = I2 XC 也就是XL =XC 时,为R-L-C 串联电路产生谐振之条件。
5
、无论是串联还是并联谐振,在谐振发生时,LC之间都实现了完全的能量交换。即释放的磁能完全转换成电场能储存进电容;而在另一时刻电容放电,又转换成磁能由电感储存。
6
、在串联谐振电路中,由于串联——LC流过同一个电流,因此能量的交换以电压极性的变化进行;在并联电路中,LC两端是同一个电压,故能量的转换表现为两个元件电流相位相反。
7
、谐振时电感和电容还是两个元件,否则不能进行能量交换;但从等效阻抗的角度,是变成了一个元件:数值为零或无穷大的电阻。

谐振电路都有一个特点,容抗等于感抗,电路呈阻性那么就有ωL=1/ωC,因为LC都是有知条件,那么可以把谐振的频率点算出来品质因数Q=ωL/R,所谓品质因数如果为28,那么并联的谐振电路就是电流减少了28;如果是串联的谐振电路,那么就是电压增加了28.那么现在串联谐振点下的电压为施加的电压乘以品质因数如果已知条件告诉你的施加电压为峰值,那么就直接相乘;如果已知条件告诉你的施加电压为有效值,那么还需要将算出来的电压再乘以1.414得出峰值。

变频谐振装置装置说明
该装置主要针对500kV及以下CT.GIS,220kV电缆.GIS的交流耐压试验设计制造。电抗器采用多四分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足象220kV电缆这样的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
串联谐振在电力系统中应用的优点:
1.所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q
2.设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30
3.改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
4.防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
5.不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。

串联谐振特点

1. 串联谐振装置的调频及功率元件使用最先进的日本进口的优质元器件;
2.
充分利用公司现有资源,完全独立自主开发和设计及生产该设备的所有组成部分:变频电源、励磁变压器、高压电抗器、电容补偿器和高精度电容分压器;
3.
串联谐振具备全自动(自动调谐、自动升压)、全手动(手动调谐、手动升压)以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种功能,可任意切换使用;
4.
串联谐振装置具备试验电压、加压时间、报警电流整定、报警电压整定、频率范围、起始电压的设置;
5.
串联谐振装置具备放电保护功能,在试品发生闪络时,或其他原因造成的谐振回路突然失谐,变频控制电源立即自动快速切断输出,并显示保护类型和闪落电压值;
6.
测量显示输出电压、输出频率及加压时间、保护动作类型等相关信息,在试验完成时电压自动下降到零位;
7.
大液晶全中文界面平台技术,全触摸屏操作,数据保存。

串联谐振是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。串联谐振利用调谐电感与负荷电容使之产生工频串联谐振,以获得工频试验电压的设备由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。

串联谐振特点对比并联谐振特点是:串联谐振电路呈纯电阻性,端电压和总电流同相,此时阻抗最小,电流最大,在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称电压谐振。而并联谐振的电路总阻抗最大,因而电路总电流变得最小,但对每一支路而言,其电流都可能比总电流大得多,因此电流谐振又称电流谐振。

在电力工程上,由于串联谐振会出现过电压、大电流,以致损坏电气设备,所以要避免串联谐振。并联谐振虽不会产生危及设备安全的谐振过电压,但每一支路会产生过电流。

(一)串联谐振和并联谐振区别一

从负载谐振方式划分,可以为并联逆变器和串联逆变器两大类型,下面列出串联逆变器和并联逆变器的主要技术特点及其比较:串联逆变器和并联逆变器的差别,源于它们所用的振荡电路不同,前者是用LRC串联,后者是LRC并联。

串联逆变器的负载电路对电源呈现低阻抗,要求由电压源供电。因此,经整流和滤波的直流电源末端,必须并接大的滤波电容器。当逆变失败时,浪涌电流大,保护困难。并联逆变器的负载电路对电源呈现高阻抗,要求由电流源供电,需在直流电源末端串接大电抗器。但在逆变失败时,由于电流受大电抗限制,冲击不大,较易保护。

(二)串联谐振和并联谐振区别一

1、串联逆变器的输入电压恒定,输出电压为矩形波,输出电流近似正弦波,换流是在晶闸管上电流过零以后进行,因而电流总是超前电压一φ角。

并联逆变器的输入电流恒定,输出电压近似正弦波,输出电流为矩形波,换流是在谐振电容器上电压过零以前进行,负载电流也总是越前于电压一φ角。这就是说,两者都是工作在容性负载状态。

2、串联逆变器是恒压源供电,为避免逆变器的上、下桥臂晶闸管同时导通,造成电源短路,换流时,必须保证先关断,后开通。即应有一段时间(t)使所有晶闸管(其它电力电子器件)都处于关断状态。此时的杂散电感,即从直流端到器件的引线电感上产生的感生电势,可能使器件损坏,因而需要选择合适的器件的浪涌电压吸收电路。此外,在晶闸管关断期间,为确保负载电流连续,使晶闸管免受换流电容器上高电压的影响,必须在晶闸管两端反并联快速二极管。

并联逆变器是恒流源供电,为避免滤波电抗Ld上产生大的感生电势,电流必须连续。也就是说,必须保证逆变器上、下桥臂晶闸管在换流时,是先开通后关断,也即在换流期间(tγ)内所有晶闸管都处于导通状态。这时,虽然逆变桥臂直通,由于Ld足够大,也不会造成直流电源短路,但换流时间长,会使系统效率降低,因而需缩短,即减小Lk值。

(三)串联谐振和并联谐振区别三

1、串联逆变器的工作频率必须低于负载电路的固有振荡频率,即应确保有合适的t时间,否则会因逆变器上、下桥臂直通而导致换流的失败。并联逆变器的工作频率必须略高于负载电路的固有振荡频率,以确保有合适的反压时间t,否则会导致晶闸管间换流失败;但若高得太多,则在换流时晶闸管承受的反向电压会太高,这是不允许的。

2、串联逆变器的功率调节方式有二:改变直流电源电压Ud或改变晶闸管的触发频率,即改变负载功率因数cosφ。并联逆变器的功率调节方式,一般只能是改变直流电源电压Ud。改变cosφ虽然也能使逆变输出电压升高和功率增大,但所允许调节范围小。

3、串联逆变器在换流时,晶闸管是自然关断的,关断前其电流已逐渐减小到零,因而关断时间短,损耗小。在换流时,关断的晶闸管受反压的时间(t+tγ)较长。

(四)串联谐振和并联谐振区别四

并联逆变器在换流时,晶闸管是在全电流运行中被强迫关断的,电流被迫降至零以后还需加一段反压时间,因而关断时间较长。相比之下,串联逆变器更适宜于在工作频率较高的感应加热装置中使用。

1、串联逆变器的晶闸管所需承受的电压较低,用380V电网供电时,采用1200V的晶闸管就行,但负载电路的全部电流,包括有功和无功分量,都需流过晶闸管。逆变晶闸管丢失脉冲,只会使振荡停止,不会造成逆变颠覆。

并联逆变器的晶闸管所需承受的电压高,其值随功率因数角φ增大,而迅速增加。但负载本身构成振荡电流回路,只有有功电流流过逆变晶闸管,而且逆变晶闸管偶而丢失触发脉冲时,仍可维持振荡,工作比较稳定。

2、串联逆变器可以自激工作,也可以他激工作。他激工作时,只需改变逆变触发脉冲频率,即可调节输出功率;而并联逆变器一般只能工作在自激状态。

3、在串联逆变器中,晶闸管的触发脉冲不对称,不会引入直流成分电流而影响正常运行;而在并联逆变器中,逆变晶闸管的触发脉冲不对称,则会引入直流成分电流而引起故障。

(五)串联谐振和并联谐振区别五

1、串联逆变器起动容易,适用于频繁起动工作的场合;而并联逆变器需附加起动电路,起动较为困难。

2、串联逆变器中的晶闸管由于承受矩形波电压,故du/dt值较大,吸收电路起着关键作用,而对其di/dt要求则较低。在并联逆变器中,流过逆变晶闸管的电流是矩形波,因而要求大的di/dt,而对du/dt的要求则低一些。

3、串联逆变器的感应加热线圈与逆变电源(包括槽路电容器)的距离远时,对输出功率的影响较小。如果采用同轴电缆或将来回线尽量靠近(扭绞在一起更好)敷设,则几乎没有影响。而对并联逆变器来说,感应加热线圈应尽量靠近电源(特别是槽路电容器),否则功率输出和效率都会大幅度降低。

4、串联逆变器感应线圈上的电压和槽路电容器上的电压,都为逆变器输出电压的Q倍,流过感应线圈上的电流,等于逆变器的输出电流。并联逆变器的感应线圈和槽路电容器上的电压,都等于逆变器的输出电压,而流过它们的电流,则都是逆变器输出电流的Q倍。

串联谐振的总电阻

正文如下:chuan lian xie zhen de zong dian zu

谐振时,电阻与电源电压不相等的原因是:发生谐振的时候,电阻上的电压是电源电压和充放电电容的电压叠加的和。所以,电阻电压=电源电压+电容电压,不等于电源电压。串联谐振电路谐振时,串联谐振总阻抗等于电阻,串联谐振的总电阻则总电压和电阻上电压相等。电容和电感上此时都有电压,而且电感上的电压和电容上的电压相等,只不过电压方向相反而已。操作上千万要注意,不要误以为电容和电感上没有电压而引起安全问题。

串联谐振电路的选频特性通常用Q值表示,Q值越大,则选频特性越好。串联谐振的总电阻对于串联电路,Q=ωL/R=1/ωCR,因此,R=(外阻+内阻)越小越好。对于并联电路,则R越大越好。当然,还要考虑到功率输出最大问题,所以,一般是串联谐振内阻等于串联谐振外阻。如果信号源一定时,外设电阻一定时,要适当调整外围的电容、电感,以增加电路的选频特性。做串联谐振实验时,为什么当电路发生串联谐振的时候,电阻上的电压小于信号源的电压。串联电路中电流处处相同。这个相同,不仅是有效值相同,而且瞬时值也相同,也就是说,任何时刻都相同。

电感和电容中电流与两端电压不同相,电容两端电压落后于电流90度,而电感两端电压超前于电流90度。现在电感和电容中电流相位相同,所以电感两端电压与电容两端电压相位相反,也就是说,任何时刻电容和电感上的电压是互相抵消的。串联谐振指感抗和容抗都与频率有关,必定存在某一频率,在这个频率感抗与容抗相等。既然电感两端电压是感抗乘电流,电容两端电压是容抗乘电流,所以在这个频率下,电感两端电压恰与电容两端电压大小相等,方向相反,完全抵消。在具有电阻R、电感L和电容C元件的交流电路中,电路两端的电压与其中电流相位一般是不同的。如果调节电路元件(LC)的参数或电源频率,可以使它们相位相同,整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。

串联谐振的总电阻在电阻、电感及电容所组成的串联电路内,当容抗XC与感抗XL相等时,即XCXL,电路中的电压U与电流I的相位相同,电路呈现纯电阻性,这种现象叫串联谐振。当电路发生串联谐振时,电路的阻抗Z=√R2+XC,电抗元件上的电压最高,所以又称为电压谐振;生活中的许多地方都运用串联谐振的原理设计的,被试品的电容与电抗器构成串联谐振连接方式,分压器的谐振电压,并作过压保护信号,调频功率输出经励磁,联谐振的激励功率。

在串联电路中,串联谐振的总电阻电路的品质因数Q有两种测量方法,一是根据公式 Q=UL/U0=Uc/U0测定,UcUL分别为谐振时电容器C与电感线圈L上的电压;另一种方法是通过测量谐振曲线的通频带宽度f=f2-f1,再根据Q=f0/(f 2-f1)求出Q值。式中f0为谐振频率,f2f1是失谐时,亦即输出电压的幅度下降到最大值的1/√2=0.707)倍时的上、下频率点。Q值越大,曲线越尖锐,通频带越窄,电路的选择性越好。在恒压源供电时,电路的品质因数、选择性与通频带只决定于电路本身的参数,与信号源无关。串联谐振就是指作为激励电压源以某一频率加到由串联谐振电阻,电容,电感串联的电路(任何实际电路都可以等效为这种戴维南电路模型)两端时,总的感抗为零,此时的激励源相当于直接加在电阻上,用此时的感抗或容抗与电路中的电阻相比,串联谐振的总电阻其比值就是品质因数了。但是品质因数不可以小于零、如果小于零则电路会出现自激震荡。

串联谐振与并联谐振

什么是串联谐振:

在电阻、电容、电感串联电路中,出现电源、电压、电流同相位现象,叫做串联谐振,其特点是:电路呈纯电阻性,电源、电压和电流同相位,电抗X等于0,阻抗Z等于电阻R,此时电路的阻抗最小,电流最大,在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称电压谐振。

什么是并联谐振:

谐振电压与原电压叠加,并联谐振:在电阻、电容、电感并联电路中,出现电路端电压和总电流同相位的现象,叫做并联谐振,其特点是:并联谐振是一种完全的补偿,电源无需提供无功功率,只提供电阻所需要的有功功率,谐振时,电路的总电流最小,而支路电流往往大于电路中的总电流,因此,并联谐振也叫电流谐振。

串联谐振与并联谐振的区别:

串联谐振装置就用运用串联谐振原理设计的最新型交流耐压试验设备。一套串联谐振耐压试验设备,可兼顾电力变压器、交联电缆、开关柜、电动机、发电机、GISSF6开关、母线、套管、CTPT等试品的交流耐压试验,是全能型的交流耐压设备,对于理想的LC元件,串联谐振发生时,LC元件上的电压大小相等、方向相反,总电压等于0(谐振阻抗为零)。而并联谐振发生时,LC元件中的电流大小相等、方向相反,总电流等于0,谐振阻抗为无穷大,实现这一过程可以采用串联谐振装置并联谐振装置进行预防性试验。

无论是串联还是并联谐振,在谐振发生时,LC之间都实现了完全的能量交换。即释放的磁能完全转换成电场能储存进电容;而在另一时刻电容放电,又转换成磁能由电感储存。

在串联谐振电路中,由于串联——LC流过同一个电流,因此能量的交换以电压极性的变化进行;在并联电路中,LC两端是同一个电压,故能量的转换表现为两个元件电流相位相反。

谐振时电感和电容还是两个元件,否则不能进行能量交换;但从等效阻抗的角度,是变成了一个元件:数值为零或无穷大的电阻。

注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138。


↑【回到头部

版权所有@ 1999 鄂TCP备9912007755号
