50~500Hz 多频感应耐压试验仪


  • 变压器、互感器感应耐压试验专用变压器
  • 参考标准:DL/T 848.4-2004
    • 不只是产生三倍频,还能产生1、2、3、4倍频的试验电压输出
    • 内置PC机,大屏液晶显示,数据存储可达到3200组
    • 频率调节范围:30--300HZ

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载
  • 行业配套

产品简介


电压互感器(PT)是电力系统中的关键设备,绝缘缺陷,如匝、层间短路,支架放电和铁芯穿芯螺丝悬浮放电等现象会严重影响设备的正常运行,甚至会发生十分危险的爆炸现象。对PT进行感应耐压试验可以帮助工作人员及时发现问题,避免造成更严重的后果。湖北中试高测电气控股有限公司生产的ZSDF-10型多倍频感应耐压试验装置采用微机控制,运用数字波形合成技术及现代电力电子技术设计制造,比传统的三倍频发生器工作效率高,输出电压稳定,测量精度高,重复性好。

变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间,层间,段间及相间的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置,施加试验电压,进行耐压试验。
ZSDF-10多倍频感应耐压试验装置是为满足上述要求而设计制造,经过广大用户使用证明:其操作简单,性能可靠,能较好地满足变压器,互感器感应耐压试验的需要。

产品别称

电子式多倍频试验装置,多倍频耐压试验装置,多倍频发生器

产品特征

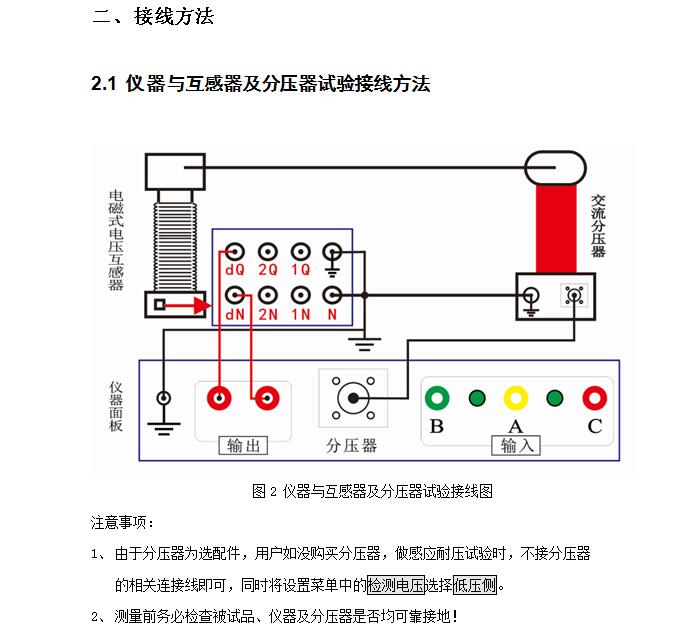

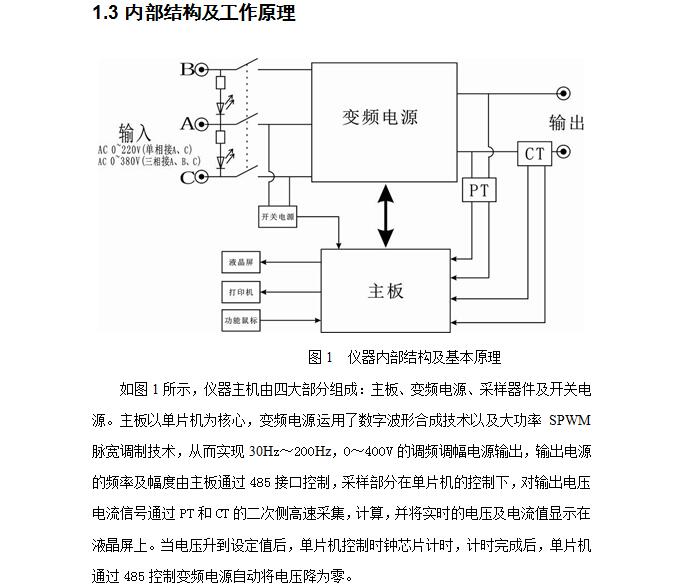

1、该装置采用电力电子技术,内部核心部分使用变频调节器。
2、参数预置、保护设置、频率选择、电压调节控制等,全部采用数字控制技术。
3、内置PC机,8寸彩色液晶显示,数据存储可达到3200组。
4、采用触摸式操作方式,配备热敏打印机进行汉字打印。
5、可预置50Hz、100Hz、150Hz、200Hz的试验频率(可选)。
6、触摸方式调节电压可实现本装置的多倍频试验电压输出。
7、步长可以实时调节,任意选择1V、2V、5V、10V。
8、内置LC滤波回路,保证波形畸变率在指标范围内。
9、内置补偿电感,以补偿被试设备的电容电流,提高装置的带负载能力。
10、摒弃了传统的三相五柱式三倍频发生器的产生原理。
11、体积小、重量轻,便于携带,便于大功率化。
12、不只是产生三倍频,还能产生1、2、3、4倍频的试验电压输出。
13、操作、接线简单,对现场试验电源容量的要求,有很大程度的降低。

参数

1、容量:10kVA ( 可扩展)
2、输入电压:AC,三相,380V±10%(注:也可以接入单相220V于电源输入的A、C端;但此时的容量减半)
3、电源频率:50Hz
4、输出电压:0~500V (配置中间变压器后电压可变高)
5、输出频率:50Hz,100Hz,150Hz,200Hz(可选/更多频率可以定制)
6、波形畸变率:<3%



多倍频与3倍频的区别,通过以下对比会由惊奇的发现。
1、多倍频与3倍频的区别---规格

 序号 三倍频 多倍频
1 输入必须三相AC380V 三相AC380V
  2相AC380V;220V
2 输出只有150Hz 50、100、150、200Hz
3 手动调节输出 手动和自动调节输出
4 体积大、重量大、2件或3件 体积小、重量轻、1件
5 指针显示、电磁式 数字显示、电力电子
6   打印、保存、液晶
7 无此功能 有效监视容声效应,避免设备损坏
8 KVA/V 电压 电流A 重量 KVA/V 电压 电流A 重量
5/500 500V   45 5.5 400V   15
10/500   65 11   25
15/500   85 15   35
20/500   100 22.5   55
50/1000   150 30   75

2、多倍频与3倍频的区别---参数

容量规格(kW) 7 10 15 20 30 50
输出电流(A) 17 25 36 50 72 125
仪器重量(kg) 约20 约28 约44 约55 约70 约85
外形尺寸(mm) 430*310*340 570*400*350(不含轮子) 950*780*640


多倍频与3倍频的区别主要用途:是完成变压器和35-220kV电磁式电压互感器的感应耐压试验!用来考核变压器、互感器的主、纵向绝缘强度,同时也可对电机及小型变压器的绕组进行感应试验。

什么是感应耐压测试仪?

感应耐压试验是指给变压器规定的绕组外施一电压,该电压不低于2倍的额定电源电压,频率不小于2倍低额定频率;要求在该电压按规定持续的时间内绕组无灼热、飞狐、击穿或损伤等迹象;要求感应耐压试验前后额定工作电源下的空载电流和功耗无明显的变化。根据国家试验标准,对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。众所周知,变压器在额定频率,额定电压下,铁芯接近饱和,若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压,则空载励磁电流会急剧增加,达到不可允许的程度。变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。






















































































































     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车





     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车

服务理念

湖北中试高测电气控股有限公司始终坚持"精心打造精品、优质回报客户"的宗旨,并严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制,将销售服务工作纳入企业管理范畴,坚持常抓不懈;

主动服务

公司作为领先高新技术企业是电力检测仪器和高压试验设备的研制厂商,是电力、水利、石油、铁路、矿山等相关领域试验解决方案产品的供应商。用心去感知,帮助客户降低成本、提高效率。满足客户的服务期望,不断引导、开发和创造客户消费需求;

差异化服务

公司细分供电系统、发电系统、用电单位和科研院所等,精心设计针对性营销服务方案,打造具有竞争力的客户和业务品牌。秉承"服务为本、诚信经营"的方针,完善服务系统,加强售前、售中、售后服务,对不同地域客户在诸多现场使用产品出现的各种问题及时帮助解决,使用户感到极大方便;

高效服务

高效的服务为公司迎来效益,同时我们以服务促发展,以客户为中心的服务体系,建立健全营销渠道,优化服务流程,改善支撑手段,赢得了广大客户的信任,产品和服务赢得至高市场荣誉;

优质服务

公司推崇5S服务理念,引领服务先进理念,以亲和、细致的服务感动客户,尊重客户,理解客户,持续提供超越客户期望的产品与服务,竭尽所能诚信天下,做客户们永远的伙伴。


服务流程

我们严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的管理、先进的技术创建国内一流的服务企业为目标,制定了规范管理制度,严格过程控制,保证产品质量,达到顾客满意的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务

1. 尊敬的的用户,不论您有何种需求:只要您拨打湖北中试高测电气控股有限公司统一服务热线 027-83982728 剩下的事有我们来做;

2. 我们的服务专员将会给您提供专业的产品咨询和技术解答;

3. 了解您的诉求,建立产品服务记录,并与您协商确定售后服务方式;

4. 如有需要,我们会第一时间安排专业的技术工程师按与您约定的时间准时到达试验现场;

5. 工程师将向您详细地讲解产品的工作原理和实验操作步骤;

6. 工程师将现场指导您完成整个试验过程,并对您提出的技术问题给予专业的解答;

7. 工程师还会为您购买的武汉中试产品进行全面检测,如有故障,将一并解决;

8. 服务完成后请您对我们的服务提出宝贵的意见或建议,服务信息将同步到售后服务中心;

9. 售后服务中心将积极跟进服务进度,并定期跟踪回访。



售后服务承诺书

一、售前服务承诺

1. 提供专业咨询。在2小时之内答复您提出的专业技术问题;

2. 提供详细资料。在4小时之内将您所需要的技术资料邮出,并争取您能在两日内收到;

3. 提供合理报价。在2小时之内为您提供合理报价;

4. 提供考察接待。随时接待您的考察,并尽力为您的考察工作提供各种便利条件。

二、售中服务承诺

1. 采用全国统一的《工业品买卖合同》与您签订合同和技术协议;

2. 自觉遵守合同法的规定,确保合同及技术协议顺利履行;

3. 竭力按时按量为您提供优质产品,并采用最优运输方式,确保您收到货物完好无缺;

4. 积极与使用人员沟通,尊重用户安排,为用户提供周到的技术支持;

5. 按合同的规定为您提供送检、安装、调试及培训等服务;

6. 无论合同大小,所有客户在价格及服务方面都是公平的。

三、售后限时服务承诺

1. 我们将按照客户的要求提供相关的技术培训和技术资料;

2. 产品有质量问题,三年免费保修,终生维护,有合同约定的按合同约定;

3. 我们保证在15分钟内进行电话指导,由您自行排除设备的简单故障;

4. 对于10公斤以下的仪器,在两日内排除故障或提供新的设备供您暂时使用,直到损坏设备修好为止;

5. 对于10公斤以上的仪器,在三日内排除故障或提供新的设备供您暂时使用,直到损坏设备修好为止;

6. 我们对所销售的设备3年免费维护,终生维修,长期提供备品备件,软件免费升级,有合同约定的除外。


服务相关说明

1. 我公司愿为用户提供各种技术咨询,当好参谋,并提供有关技术资料,如产品样本、图片、产品说明书;

2. 对于用户来电、来函及来人询价访问,我公司将热情接待,及时给予答复;

3. 我公司配有送货专车,对于客户确定合作之后,我们会选择合理的物流送货方式将产品安全送达规定地点;

4. 产品在运送过程中,如果由于运输原因,致使产品损坏,我公司将与用户协商解决办法,直到达到用户满意为止;

5. 产品在货物送达时,经验货如果发现有漏货、错货或短货等数量上问题,在接到通知后,将立即派人到现场进行服务和处理;

6. 在用户使用过程中,如果发现由于我公司方面的责任引起的产品质量问题,我公司在接到通知后,保证在1小时内作出答复;对需要派工程师处理的,保证立即指派技术人员到达现场排除问题,不需要到现场服务的,一定当好参谋,为用户提供最佳处理方案;

7、我公司派人到用户现场服务的,应与用户电话商定到达日期,假如由于某种客观原因,不能如期到达,必须事前通知用户,并说明原因或采取相应措施,保证用户不受损失或把损失降到最低程度。


     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
文件名 更新时间 点击下载
50~500Hz 多频感应耐压试验仪说明书 2015年05月29日 点击下载
50~500Hz 多频感应耐压试验仪PDF说明书 2015年05月29日 点击下载




     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车



绝缘耐压测试仪感应耐压试验原理

 变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等(不同种类的变压器可能包含其中一种或多种绝缘介质);纵绝缘电介质很难保证100%的纯净度,难免混含固体杂质、气泡或水份等,生产过程中也会受到不同程度的损伤;变压器工作时的最高场强集中在这些缺陷处,长期负载运作的温升又降低绝缘介质的击穿电压,造成局部放电,电介质通过外施交变电场吸收的功率即介质损耗会显著增加,导致电介质发热严重,介质电导增大,该部位的大电流也会产生热量,就会使电介质的温度继续升高,而温度的升高反过来又使电介质的电导增加。如此长期恶性循环下去,最后导致电介质的热击穿和整个变压器的毁坏。这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加,并且绕组有灼热、飞弧、振动和啸叫等不良现象。可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。

    相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言,变压器还有另外一项重要的绝缘性能指标――纵绝缘。纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘,主要包括绕组匝间、层间和段间的绝缘性能,而国家标准和国际电工委员会(IEC)标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。

感应耐压试验原理
    变压器刚出产时,没有经过恶劣环境长时间的考验,外施其额定电压和频率的电源作试验,绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿,这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别,故而难以发现这些隐患;
    而感应耐压试验给变压器施加2倍额定电压以上的电压,可在纵绝缘缺陷处建立更高更集中的场强,绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压;感应耐压试验给变压器施加频率在2倍的额定频率以上,较高的频率又可以大大降低固体电介质的击穿电压,使得绝缘缺陷更容易被击穿;感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿;故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。
    感应耐压试验给变压器施加电源的频率之所以在2倍的额定频率以上,是因为:变压器的激磁电流i――主磁通振幅Фm的特性曲线一般设计在额定频率和额定电压下接近弯曲饱和部分(如图1所示),又因在电源频率不变的情况下,主磁通Фm决定于外施电压U:

U=E=4.44WfФm                  Фm
    U――外施电源电压,V             △Фm
    E――加电绕组的感应电动势,V
f ――外施电源频率,Hz
   W――加电绕组的匝数,n
所以给变压器加2倍额定电压以上的电压                 △i            i
必然会导致铁芯严重饱和,主磁通Фm增大△Фm,激磁电流i会急剧增加,致使变压器发热烧毁;为使变压器在加2倍压以上铁芯仍不饱和,则需要提高电源的频率至2倍频以上。
    感应耐压试验给变压器原边加2倍压以上,2倍频以上的电源,变压器的主磁通会使原边和副边同时感应出感应电动势E1和E2,且分别是其额定工作状态下的2倍以上,所以感应耐压试验可以同时对主、副绕组进行纵绝缘性能的测试。当然,我们也完全可以根据需要从变压器的副边进行测试,不过所施加的电压应当是变压器额定工作状态下空载电压的2倍以上,频率同样是额定频率的2倍以上。
