20～300Hz 变频耐压试验仪

在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式
参考标准：DL/T 849.6-2016，DL/T 474.4-2018
- 电源采用220V单相电源或380V单电源
- 采用了正交非同步固定式载波调制方式
- 耐压试验装置体积小，重量轻

- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
欢迎来电咨询　027-83621138　　联系我们

产品介绍
应用展示
图文集合
质保方针
资料下载
行业配套

产品简介

串联谐振可以用来干什么?
变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验。主要针对6kV-500kV电力变压器、GIS、开关、母线、套管、互感器等变电站容性设备，6kV-220kV高压交联电缆，出口电压20kV及以下电压等级的电动机/发电机等交流耐压试验，及其35kV、66kV、110kV、220kV、330kV、500kV电压等级CVT升压校验试验。

1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
串联谐振试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，更为了提高产品性价比，针对不同被试品，串联谐振装置的组件是不同的。所以，请务必准确选型，您可拨打热线电话4000461993，或直接点击右测“在线交流”，技术部为您量身制定选型方案

如何选择合适的串联谐振设备？
为了选择合适的串联谐振设备，请提供以下技术参数
1、电力变压器：电压等级（如10/35/110/220kV规格等）；容量；试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2、电力电缆：电压等级（如10/35/110kV规格等）；长度；截面积；
3、发电机、电动机：电压等级（出口电压或称工作电压）；试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4、GIS：电压等级（或称工作电压）；试验电压（耐压值）；间隔数量；。
5、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）。
6、CVT效验：电压等级（或称工作电压，如35/110/220规格等）；试验电压（耐压值）电容量范围（如0.005-0.02uF）。
采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

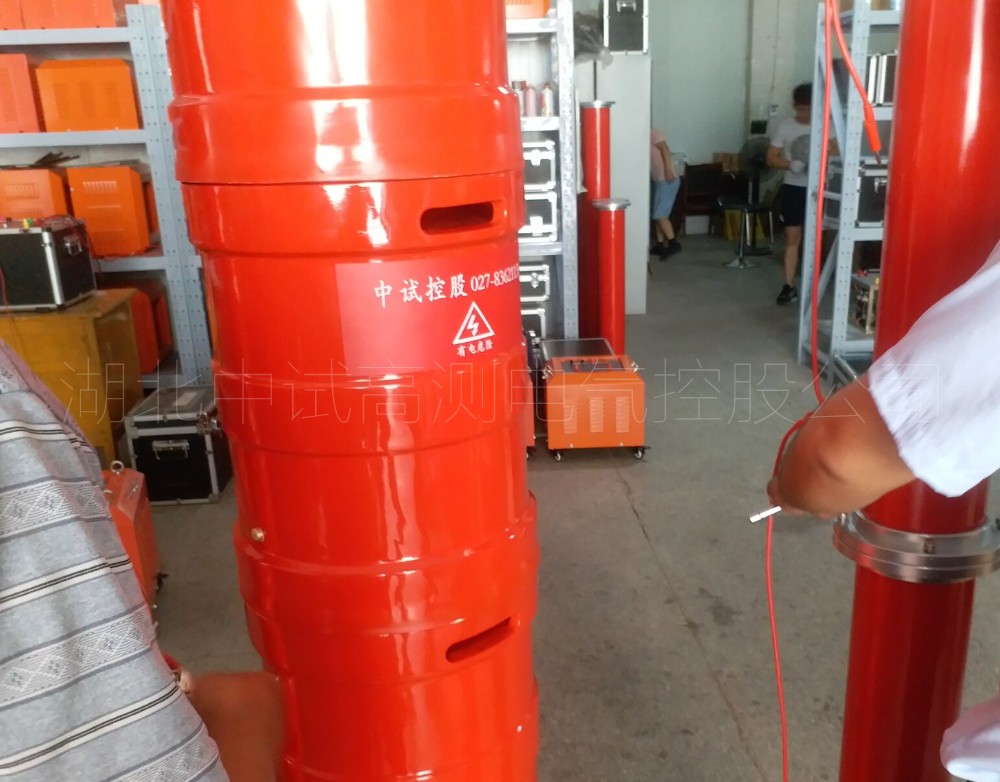

由调频调压电源、励磁变压器、电抗器、电容分压器组成。

对比
串联谐振 VS 工频耐压试验装置 >>     满足大容量被试品耐压试验，体积、重量却比工频耐压小很多，易于搬运
串联谐振 VS 超低频高压发生器   >>    超低频主要针对10kV/35kV这两种规格的电缆，串谐可适用10/35/110/220kV等规格电缆、主变、发电机、CVT、开关等
串联谐振 VS 直流高压发生器   >>    直流高压发生器施加的“直流耐压”；串联谐振施加的“交流耐压”

工作原理
调频式串联谐振试验装置的工作原理接线,交流220V工频电源,经变频控制单元输出30~200HZ频率可调的电压,送入励磁变压器,升压至0~1000V,经谐振电抗器L和被试品CX,构成高压主谐电路,电容分压器是纯电容式的,用来测量试验电压.先由变频控制单元经励磁变压器向主谐振电路送入一个较低的电压Ue,调节变频控制单元的输出频率,当频率满足条件ΩL=1/ΩC,电路即达到谐振状态.此时能在较小的励磁电压Ue下,使被试品CX上产生几十倍于Ue的电压UCX.变频试验系统以串联谐振电路原理工作.谐振点是由把频率变换器的频率调整到串联谐振电路的固有频率而达到的.回路谐振后,输出的电压波形为纯正弦波,系统的频率取决于回路的L-C参数.其中电抗器的电抗值是可调的,系统的频率取决于负载电容的大小,如上式.可以根据CX的大小,适当调整电抗器的电感L值,使得谐振频率固定在一个要求的范围内,从而满足必须在工频条件下进行交流耐压试验的试品的实验。

产品别称

电缆交流耐压试验装置，串联谐振试验设备，便携式电缆耐压试验装置

产品特征

合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车

电缆谐振试验装置选配参考方案

编号	产品型号及方案名称	试品对象适用范围	主要配置参数
			变频源 (台)	励磁变 (台)	电抗器 (节)	分压器 (台)	电容器 (台)	控制箱 (台)	方案下载 (↓)
A1	ZSBP-36kVA/18kV 调频式串联谐振试验装置试验频率：30～300Hz	10kV/300mm²电缆1km	4kVA/10A (1台)	4kVA (1台)	18kV/1A (2台)	30kV (1台) 2000pF

A2	ZSBP-44kVA/22kV 调频式串联谐振试验装置试验频率：30～300Hz	10kV/240mm²电缆500m	3kW/8A (1台)	3kVA (1台)	22kV/1A (2台)	30kV 2000pF (1台)
		10kV/180mm²电缆1000m

ZSBP-50kVA/50kV
调频式串联谐振耐压装置
试验频率：30～300Hz

20kV,400mm²电缆200m

3kW/7.8A
(1台)

3kVA
(1台)

25kV/1A
(2台)

50kV
2000pF
(1台)

ZSBP-54kVA/18kV
调频式串联谐振试验装置
试验频率：30～300Hz

6kV/180mm²电缆

4.5kW/12A
(1台)

4.5kVA
(1台)

18kV/1A
(3台)

30kV
3000pF
(1台)

A5	ZSBP-54kVA/54kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm²长度500m电缆	4.5kW/10A (1台)	4.5kVA (1台)	18kV/1A (3台)	60kV 2000pF (1台)
		10kV/300mm²长度500m电缆

ZSBP-72kVA/18kV
调频式串联谐振试验装置
试验频率：30～300Hz

满足≤2km长 6kV(240mm²)电缆的变频交流耐压试验

4kW/10.5A
(1台)

4kVA
(1台)

36kV/2A
(2台)

25kV
18pF
(1台)

ZSBP-73kVA/22kV
调频式串联谐振试验装置
试验频率：30～300Hz

10kV/300mm²电缆1.5km

6kW/15A
(1台)

6kVA
(1台)

36.5kV
1.66A
(2台)

30kV
2000pF
(1台)

ZSBP-80kVA/40kV
调频式串联谐振耐压装置
试验频率：30-300Hz

10kV,300mm²电缆2km

4kW/10A
(1台)

4kVA
(1台)

40kV/2A
(2台)

40kV
2000pF
(1台)

A9	ZSBP-81kVA/54kV 高压电缆交流耐压试验装置试验频率：30-300Hz	6kV/300mm²,长度500m电缆	4.5kW/12A (1台)	4.5kVA (1台)	27kV/1.8A (3台)	60kV 1000pF (1台)
		10kV/300mm²,长度500m电缆
		35kV/300mm²,长度500m电缆

A10

ZSBP-88kVA/22kV
10kV交联电缆交流耐压装置
试验频率：30-300Hz

10kV/300mm²电缆,长度2000m

6kW/15A
(1台)

6kVA
(1台)

22kV/1A
(4台)

30kV
1000pF
(1台)

A11

ZSBP-88kVA/22kV
调频式串联谐振试验装置
试验频率：30-300Hz

10kV/400mm²电缆2km

6kW/15A
(1台)

6kVA
(1台)

44kV/2A
(2台)

30kV
2000pF
(1台)

A12

ZSBP-88kVA/22kV
调频式串联谐振试验装置
试验频率：30-300Hz

10kV/240mm²电缆2km

6kW/15A
(1台)

6kVA
(1台)

44kV/2A
(2台)

30kV
2000pF
(1台)

A13

ZSBP-90kVA/18kV
6kV交联电缆交流耐压装置
试验频率：30-300Hz

6kV/300mm²电缆,长度3000m

5kW/12.5A
(1台)

5kVA
(1台)

30kV
1.67A
(3台)

30kV
1000pF
(1台)

A14

ZSBP-108kVA/54kV
调频式串联谐振耐压装置
试验频率：30-300Hz

35KV/300mm²,长度1km以内电缆

6kW/15A
(1台)

6kVA
(1台)

27kV/1A
(4台)

60kV
1000pF
(1台)

A15	ZSBP-132kVA/22kV/66kV 变频串联谐振试验装置试验频率：30-300Hz	35kV/300mm²电缆	6kW/15A (1台)	6kVA (1台)	44kV/2A (3台)	60kV 1500pF (1台)	隔离变压器 6kV (1台)
		10kV/300mm²电缆

A16

ZSBP-132kVA/22kV
变频串联谐振试验装置
试验频率：30-300Hz

10kV/400mm²电缆

6kW/15A
(1台)

6kVA
(1台)

44kV/2A
(3台)

30kV
2000pF
(1台)

A17

ZSBP-132kVA/22kV
变频串联谐振试验装置
试验频率：30-300Hz

6kV/300mm²电缆

7.5kW/20A
(1台)

7.5kVA
(1台)

44kV/2A
(3台)

25kV
2000pF
(1台)

A18	ZSBP-132kVA/25kV 变频串联谐振试验装置试验频率：30-300Hz	10kV/2400mm²电缆	6kW/15A (1台)	6kVA (1台)	44kV/1.76A (3台)	30kV 2000pF (1台)
		10kV/1850mm²电缆
		10kV/1500mm²电缆
		10kV/1200mm²电缆
		10kV/950mm²电缆
		10kV/700mm²电缆
		10kV/500mm²电缆
		10kV/350mm²电缆
		10kV/250mm²电缆

A19	ZSBP-132kVA/5kV 变频串联谐振试验装置试验频率：30-300Hz	可满足10kV高压电缆	10kW/50A (1台)	6kVA (1台)	22kV/2A (3台)	60kV 1000pF (1台)
		可满足35kV高压电缆

A20	ZSBP-135kVA/54kV 调频式串联谐振耐压装置试验频率：30-300Hz	35kV,3000mm²交联电缆1000m	7.5kW/20A (1台)	7.5kVA (1台)	33.75kV 1.25A (4台)	60kV 2000pF (1台)
		10kV,300mm²交联电缆3000m

A21	ZSBP-135kVA/54kV 调频式串联谐振耐压装置试验频率：30-300Hz	35kV,4000mm²交联电缆1000m	7.5kW/20A (1台)	7.5kVA (1台)	33.75kV 1.25A (4台)	60kV 2000pF (1台)
		10kV,240mm²交联电缆3000m

A22	ZSBP-162kVA/54kV/27kV 调频式串联谐振耐压装置试验频率：30-300Hz	35kV电缆,400mm²,长度1000m	9kW/24A (1台)	9kVA (1台)	40.5kV 1.5A (4台)	60kV 1000pF (1台)
		10kV电缆,300mm²,长度3000m

A23

ZSBP-176kVA/22kV
调频式串联谐振试验装置
试验频率：30-300Hz

10kV/630mm²电缆3km

80kW/21A
(1台)

80kVA
(1台)

44kV/2A
(4台)

30kV
2000pF
(1台)

A24

ZSBP-198kVA/22kV
调频式串联谐振试验装置
试验频率：30-300Hz

10kV/630mm²电缆3.5km

9kW/23.6A
(1台)

9kVA
(1台)

49.5kV
2.25A
(4台)

30kV
2000pF
(1台)

A25	ZSBP-216kVA/54kV/27kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm²电缆2000m	10kW/26.3A (1台)	10kVA (1台)	154kVA/2A (4台)	60kV (1台) 1000pF
		10kV/300mm²电缆4000m
		10kV/150mm²电缆5000m
		10kV/120mm²电缆5500m
		10kV/90mm²电缆6000m
		10kV/50mm²电缆7500m

A26	ZSBP-216kVA/54kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/240mm² 电缆2000m	10kW/25A (1台)	10kVA (1台)	54kVA/2A (4台)	60kV (1台) 1500pF
		10kV/300mm² 电缆4000m

A27

ZSBP-216kVA/54kV
调频式串联谐振耐压装置
试验频率：30～300Hz

35kV/240mm²,长度2km以内

10kW/26A
(1台)

10kVA
(1台)

54kVA/2A
(4台)

60kV
(1台)
1000pF

A28

ZSBP-216kVA/54kV
调频式串联谐振耐压装置
试验频率：30～300Hz

35kV/300mm²,长度2km以内

10kW/26A
(1台)

10kVA
(1台)

54kVA/2A
(4台)

60kV
(1台)
1000pF

A29

ZSTFL-ZS-250kVA/25kV
调感式串联谐振试验装置
试验频率：工频50Hz

电缆截面积25～50mm²

4kVA/10A
(1台)

40kVA
(1台)

250KVA/10A
(1台)

30kV
(1台)

30kV
(1台)
0.22μF

40kVA

A30	ZSBP-264kVA/22kV/66kV 调频式串联谐振试验装置试验频率：30～300Hz	10kV/300mm² 电缆5km	15kW/40A (1台)	15kVA (1台)	88kVA/4A (3台)	70kV (1台) 2000pF
		5kV/300mm² 电缆1.5km

A31

BZSBP-264kVA/22kV
调频式串联谐振试验装置
试验频率：30～300Hz

10kV/300mm²电缆6km

18kW/47.5A
(1台)

18kV
(1台)

44kVA/2A
(6台)

30kV
(1台)
2000pF

A32	ZSBP-264kVA/54kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm² 电缆1500m	10kW/25A (1台)	10kVA (1台)	44kVA/2A (6台)	60kV (1台) 1500pF
		10kV/300mm² 电缆4000m

A33	ZSBP-264kVA/66kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm² 电缆1500m	10kW/25A (1台)	10kVA (1台)	44kVA/2A (2台)	70kV (1台) 1000pF	隔离变 10kVA
		10kV/300mm²电缆4000m

A34

ZSBP-270kVA/54kV
变频串联谐振试验装置
试验频率：30～300Hz

35kV/150mm² 电缆3km

15kW/37.5A
(1台)

15kVA
(1台)

67.5kVA
2.5A
(4台)

60kV
(1台)
1000pF

A35

ZSBP-300kVA/50kV
变频串联谐振试验装置
试验频率：30～300Hz

20kV/300mm²电缆2000m

15kW/40A
(1台)

15kVA
(1台)

75kVA/3A
(4台)

50kV
(1台)
1000pF

A36	ZSBP-300kVA/150kV 变频串联谐振试验装置试验频率：30～300Hz	100000kVA/110kV 电力变压器	20kW/53A (1台)	20kVA (1台)	100kVA/2A (3台)	150kV (1台) 1000pF
		660MW/22kV 火力发电机

A37

ZSTFL-300kVA/600kV
调频式串联谐振试验装置
试验频率：30～300Hz

10kV/300mm² 电缆1km

15kW/40A
(1台)

15kVA
(1台)

100kVA/0.5A
(3台)

600kV
(1台)
400pF

A38

ZSTFL-320kVA/128kV
调频式串联谐振耐压装置
试验频率：30～300Hz

110KV/185mm²电缆0.5km

15kW/40A
(1台)

15kVA
(1台)

80kVA/2.5A
(4台)

150kV
(1台)
1000pF

A39	ZS-324kVA/54kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm² 电缆3000m	18kW/47A (1台)	18kVA (1台)	54kVAV/2A (6台)	60kV (1台) 2000pF
		10kV/300mm² 电缆5000m

A40

ZSTFL-350kVA/30kV
调感式串联谐振试验装置
试验频率：工频50Hz

电缆300mm²长度2000m

调压器
40kVA
(1台)

36kVA
(1台)

350KVA
11.6A
(1台)

30kV
(1台)

40kVA

A41

ZSBP-360kVA/45kV
变频串联谐振试验装置
试验频率：30～300Hz

20kV/300mm² 电缆3000m

25kW/62.5A
(1台)

25kVA
(1台)

90kVA/2A
(4台)

50kV
(1台)
1000pF

A42

ZSTFL-375kVA/250kV
调频式串联谐振耐压装置
试验频率：30～300Hz

132kV 电缆100mm²

12kW/31.5A
(1台)

12kVA
(1台)

75kVA/1.5A
(5台)

250kV
(1台)
1000pF

A43

ZSBP-378kVA/54kV
调频式串联谐振耐压装置
试验频率：30～300Hz

35kV/300mm² 电缆3000m

20kW/53A
(1台)

10kVA
(1台)

94.5kVA
3.5A
(4台)

60KV
(1台)
1500pF

A44	ZSBP-405kVA/54kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV/300mm² 电缆8km	25kW/62.5A (1台)	25kVA (1台)	67.5kVA 2.5A (6台)	60kV (1台) 1500pF
		35kV/300mm² 电缆3km

A45	ZSBP-455kVA/130kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm²电缆,长度2000m	15kW/380V (1台)	15kVA (1台)	150kVA (3台)	130kV (1台) 750pF
		110kV/300mm²电缆,长度800m

A46

ZSBP-648kVA/54kV
调频式串联谐振耐压装置
试验频率：30～300Hz

35kV/300mm²电缆长度5km

36kW/380V
(1台)

18kVA
(1台)

162kVA
(4台)

60kV
(1台)
1500pF

A47	ZSBP-648kVA/135kV/45kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm²,长度3000m电缆	24kW/380V (1台)	24kVA (1台)	72kVA (9台)	130kV (1台) 1000pF
		110kV/400mm²长度1000m电缆

A48

ZSBP-680kVA/85kV
变频串联谐振试验装置
试验频率：30～300Hz

27.5kV/400mm²电缆2km

24kW/380V
(1台)

24kVA
(1台)

85kVA
(8台)

90kV
(1台)
1000pF

A49	ZSBP-820kVA/135kV/45kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm²,长度3000m电缆	40kW/380V (1台)	20kVA (2台)	67.5kVA (12台)	130kV (1台) 1000pF
		110kV/400mm²长度1000m电缆

A50

ZSBP-990kVA/132kV
调频式串联谐振耐压装置
试验频率：30～300Hz

110KV/400mm²电缆1.5km以内

45kW/380V
(1台)

45kVA
(1台)

165kVA
(6台)

150kV
(1台)
1000pF

A51

ZSBP-1080kVA/54kV
变频串联谐振试验装置
试验频率：30～300Hz

35kV/300mm²电缆8km以下

50kW/380V
(1台)

50kVA
(1台)

540kVA
(2台)

60kV
(1台)
1500pF

A52

ZSBP-1320kVA/220kV
调频式串联谐振耐压装置
试验频率：30-300Hz

220kV,2400mm²电缆0.5km

48kW/380V
(1台)

48kVA
(1台)

660kVA
(2台)

220kV
(1台)
700pF

A53

ZSBP-1540kVA/220kV
调频式串联谐振耐压装置
试验频率：30～300Hz

220kV/500mm²电缆1km

56kW/380V
(1台)

56kVA
(1台)

770kVA
(2台)

220kV
(1台)
700pF
分两节

A54	ZSBP-1560kVA/130kV 变频串联谐振试验装置试验频率：30-300Hz	110kV电缆1200平方截面1.5km	60kW/380V (1台)	60kVA (1台)	780kVA (2台)	150kV (1台) 1000pF
		35kV电缆300平方截面5km

A55	ZSBP-1560kVA/130kV 变频串联谐振试验装置试验频率：30-300Hz	110kV/1200mm²电缆1000m	48kW/380V (1台)	60kVA (1台)	780kVA (2台)	300kV (1台) 800pF
		220kV/2400mm²电缆500m
		35kV/240mm²电缆3000m

A56

ZSBP-1980kVA/220kV
调频式串联谐振耐压装置
试验频率：30-300Hz

220kV,1000mm²电缆1km

72kW/380V
(1台)

72kVA
(1台)

990kVA
(2台)

220kV
(1台)
700pF

A57

ZSBP-3200kVA/128kV
调频式串联谐振耐压装置
试验频率：30-300Hz

64kV/110kV/400mm²,5000m

125kW/380V
(1台)

125kVA
(1台)

800kVA
(4台)

130kV
(1台)
1000pF

A58

ZSBP-4420kVA/130kV
调频式串联谐振耐压装置
试验频率：30-300Hz

110KV/800mm²,长度5km以内

204kW/380V
(1台)

204kVA
(1台)

2210kVA
(2台)

130kV
(1台)
1000pF

A59	ZSBP-21600kVA/216kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/1200mm²电缆10km	1200kW 380V (1台)	1200kVA (1台)	5400kVA (4台)	220kV (1台) 700pF
		220kV/1200mm²电缆10km

发电机谐振试验装置选配参考方案

编号	产品型号及方案名称	试品对象适用范围	主要配置参数
			变频源 (台)	励磁变 (台)	电抗器 (节)	分压器 (台)	电容器 (台)	控制箱 (台)	方案下载 (↓)
B1	ZSBP-ZS-50kVA/25kV 变频串联谐振试验装置试验频率：30～300Hz	10kV发电机交流耐压试验 ≤0.12μF	4.5kW/12A (1台)	4.5kVA (1台)	25kV/1A (2台)	30kV 2000pF (1台)

B2	ZSBP-ZS-54kVA/54kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm²100m以内电缆	4.5kW/12A (1台)	4.8kVA (1台)	18kV/1A (3台)	60kV 2000pF (1台)
		10kV/10000kV火力发电机 ≤0.019μF
		10kV/300mm²200m以内电缆

TFL-ZS-75kVA/25kV
调感式串联谐振试验装置
试验频率：工频50Hz

10kV/25MW水轮发电机≤0.3μF

12kVA
(调压器)

12kVA
(1台)

75kV/3A
(1台)

30kV
(1台)

12kVA
(操作台)

TFL-ZS-75kVA/25kV
调感式串联谐振试验装置
试验频率：工频50Hz

60MW火力发电机≤0.25μF

12kVA
(调压器)

12kVA
(1台)

75kV/3A
(1台)

30kV
(1台)
交直流

12kVA
(操作台)

TFL-ZS-75kVA/25kV
调感式串联谐振试验装置
试验频率：工频50Hz

10MW发电机≤0.25μF

12kVA
(调压器)

12kVA
(1台)

30kV
(1台)
交直流

12kVA
(操作台)

BPXZ-ZS-100kVA/25kV
变频串联谐振试验装置
试验频率：30-300Hz

10.5kV/50MW火力发电机交流耐压试验≤0.26μF

12kW/30A
(1台)

12kVA
(1台)

25kV/1A
(4台)

30kV
1000pF
(1台)

BPXZ-ZS-100kVA/50kV
调频式串联谐振试验装置
试验频率：30-300Hz

150MW/出口电压15.75kV发电机交流耐压试验≤0.16μF

10kW/25A
(1台)

10kVA
(1台)

50kV/1A
(2台)

50kV
2000pF
(1台)

TFL-ZS-160kVA/40kV
调感式串联谐振试验装置
试验频率：工频50Hz

30000kW水轮发电机≤0.4μF

调压器
16kVA
(1台)

16kVA
(1台)

160kV/40A
(1台)

40kV
(1台)

操作台
16kVA
(1台)

B9	BPXZ-ZS-180kVA/40kV 变频串联谐振试验装置试验频率：30-300Hz	200MW/15.75kV火力发电机 ≤0.25μF	18kW/47A (1台)	18kVA (1台)	90kV/4.5A (2台)	50kV 2000pF (1台)
		10kV/300mm²电缆长度500m

B10

TFL-ZS-200kVA/25kV
调感式串联谐振试验装置
试验频率：工频50Hz

发电机≤1μF

40kVA
(1台)

25kV/8A
(1台)

50kV
(1台)

操作台
40kWA
(1台)

B11	BPXZ-ZS-216kVA/54kV 调频式串联谐振试验装置试验频率：工频50Hz	发电机≤1μF	40kW/100A (1台)	40kVA (1台)	108kVA/4A (2台)	60kV (1台)
		35kV 电缆1km

B12	BPXZ-ZS-216kVA/54kV/27kV 变频串联谐振试验装置试验频率：30～300Hz	20kV/60MW火力发电机 ≤0.624μF	20kW/53A (1台)	20kVA (1台)	54kVA/2A (4台)	60kV (1台) 1000pF
		10kV/185mm² 电缆2000m

B13	BPXZ-ZS-250kVA/50kV 变频串联谐振试验装置试验频率：30～300Hz	330MW/20kV火力发电机 ≤0.185μF	18kW/47A (1台)	18kVA (1台)	125kVA/5A (2台)	50kV (1台) 2000pF
		10kV/300mm² 电缆500m

B14

TFL-ZS-300kVA/25kV
调感式串联谐振试验装置
试验频率：工频50Hz

10000V/ 60000KW发电机≤1.257μF

调压器
48kVA
(1台)

48kVA
(1台)

300KVA/12A
(1台)

25kV
(1台)

48kVA
(1台)

B15

BPXZ-ZS-300kVA/50kV
变频串联谐振试验装置
试验频率：30～300Hz

350MW以下火力发电机组≤0.3μF

24kW/63A
(1台)

24kVA
(1台)

75kVA/3A
(4台)

50kV
(1台)
2000pF

B16	BPXZ-ZS-300kVA/50kV 变频串联谐振试验装置试验频率：30～300Hz	风冷发电机≤0.86μF	24kW/63A (1台)	24kVA (1台)	75kVA/3A (4台)	50kV (1台) 2000pF
		6kV/240mm²电缆2km

B17	BPXZ-ZS-324kVA/32kV 调频式串联谐振耐压装置试验频率：30～300Hz	8.7kV/10kV/300mm² 电缆3000m	40kW/105A (1台)	40kVA (1台)	54kVA/1.69A (6台)	40kV (1台) 2000pF
		发电机1.0μF

B18

TFL-ZS-420kVA/60kV
调感式串联谐振试验装置
试验频率：工频50Hz

发电机≤0.332μF

调压器
35kVA
(1台)

35kVA
(1台)

420kVA/7A
(1台)

60kV
(1台)

35kVA
(1台)

B19	BPXZ-450kVA/45kV/90kV 变频串联谐振试验装置试验频率：30～300Hz	水电站发电机整体耐压 0.1–0.6μF可调	45kW/380V (1台)	45kVA (1台)	90kVA (5台)	60kV (1台) 2000pF
		35kV/300mm²长度1km以内电缆

B20

TFL-ZS-500kVA/50kV
调感式串联谐振试验装置
试验频率：工频50Hz

660MW以下火力发电机≤0.45μF

调压器
50kVA
(1台)

50kVA
(1台)

500kVA
(8台)

FR-50kV
(1台)

操作台
50kVA
(1台)

B21

BPXZ-ZS-560kVA/40kV
调频式串联谐振试验装置
试验频率：30-300Hz

100MW以下水轮发电机≤0.9μF

70kW/380V
(1台)

70kVA
(1台)

70kVA
(2台)

50kV
(1台)
3000pF

B22

TFL-ZS-560kVA/40kV
调感式串联谐振试验装置
试验频率：工频50Hz

≤18kV水轮发电机耐压试验
≤0.9μF

调压器
70kVA
(1台)

70kVA
(1台)

560kVA
(2台)

FR-50kV
(1台)

操作台
70kVA
(1台)

B23	BPXZ-ZS-660kVA/264kV/44kV 变频串联谐振试验装置试验频率：30～300Hz	110kV/500mm²电缆0.8km	25kW/380V (1台)	25kVA (1台)	110kVA (6台)	300kV (1台) 500pF
		110kV变电站交流耐压试验

B24

BPXZ-ZS-720kVA/40kV
调频式串联谐振试验装置
试验频率：30～300Hz

200MW以下水轮发电机试验
≤1.25μF

90kW/380V
(1台)

90kVA
(1台)

90kVA
(8台)

50kV
(1台)
3000pF

B25	BPXZ-ZS-720kVA/45kV/90kV 变频串联谐振试验装置试验频率：30～300Hz	适用于水电站发电机整体耐压0.1-1.0uF	120kW (1台)	120kVA (1台)	90kVA (8台)	60kV (1台) 2000pF
		35kV/300mm²长度1km以内电缆

B26

TFL-ZS-1200kVA/50kV
调感式串联谐振试验装置
试验频率：50Hz±5%；60Hz±5%

300MW水力发电机交流耐压

200kVA

1200kVA

RF-50kV

控制台
200kW
380V

B27

GPXZ-ZS-1500kVA/50kV
工频谐振耐压装置
试验频率：50Hz

250MW/12.5kV及300MW/18kV

调压器
120kVA
(1台)

120kVA
(1台)

1200kVA
(1台)

FR-50kV
(1台)

操作台
120kVA
380V
(1台)

B28	BPXZ-ZS-1500kVA/250kV/125kV 调频式串联谐振试验装置试验频率：30～300Hz	220kV/300mm²电缆1km	48kW/380V (1台)	48kVA (1台)	750kVA (2台)	300kV (1台) 1000pF 分两节
		300MW/20kV及以下火力发电机

B29

GPXZ-ZS-1800kVA/50kV
工频谐振耐压装置
试验频率：50Hz

150MW～200MW水力发电机2.5μF

180kVA
(1台)

可调
800kVA
(1台)
固定
500kVA
(2台)

CHF-50kV
(1台)

控制台
180kVA
380V
(1台)

B30

TFL-ZS-2100kVA/50kV
调感式串联谐振试验装置
试验频率：工频50Hz

150～200MW以下水轮发电机
1.8～2μF

调压器
250kVA
(1台)

250kVA
(1台)

可调
800kVA
固定
800kVA
500kVA
(各1台)

FR-50kV
(1台)

操作台
250kVA
380V
(1台)

B31

GPXZ-ZS-2200kVA/50kV
工频谐振耐压装置
试验频率：50Hz

150MW～200MW水力发电机3μF

220kVA
(1台)

可调
700kVA
(1台)
固定
500kVA
(3台)

FR-50kV
(1台)

操作台
220kVA
380V
(1台)

B32

TFL-ZS-2200kVA/50kV
调感式串联谐振试验装置
试验频率：工频50Hz

150～200MW以下水轮发电机组1.8-2.0μF

调压器
230kVA
(1台)

230kVA
(1台)

可调
800kVA
固定
800kVA
600kVA
(各1台)

FR-50kV
(1台)

操作台
230kVA
380V
(1台)

B33

GPXZ-ZS-2500kVA/50kV
工频谐振耐压装置
试验频率：50Hz

150MW～200MW水力发电机3μF

250kVA
(1台)

可调
700kVA
(1台)
固定
500kVA
(3台)

CHF-50kV
(1台)

控制台
250kVA
380V
(1台)

变电站电器设备谐振装置选配参考方案

编号	产品型号及方案名称	试品对象适用范围	主要配置参数
			变频源 (台)	励磁变 (台)	电抗器 (节)	分压器 (台)	电容器 (台)	控制箱 (台)	方案下载 (↓)
C1	BPXZ-ZS-25kV/50kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV/1000kVA电力变	3kVA (1台)	3kVA (1台)	25kV/0.5A (2台)	50kV (1台) 5000pF	50kV (1台) 40000pF

C2	BPXZ-ZS-42kVA/81kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/315kVA及以下变压器	380±10%V 工频 (1台)	5kVA (1台)	14kV/0.5A (3台)		80kV 2000pF (1台)
		35kV/70mm²电缆

C3	BPXZ-ZS-44kVA/22kV 调频式串联谐振试验装置试验频率：30～300Hz	5000kVA/10kV变压器	3kW/8A (1台)	3kVA/1.5A (1台)	22kV/1A (2台)	50kV 3000pF (1台)
		10kV，300mm²电缆500m

C4	BPXZ-ZS-44kVA/44kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV截面积300mm²,500m电缆	6kW/7.5A (1台)	3kVA (1台)	22kV/1A (2台)	50kV 3000pF (1台)
		10kV电力变,≤28kV
		10kV电动机,≤16kV
		10kV开关，CT，PT等设备

C5	BPXZ-ZS-50kVA/25kV/50kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV,3000mm²电缆1km	4.5kW/11A (1台)	4.5kVA (1台)	25kV/1A (2台)	50kV 3000pF (1台)
		10kV变电站系统电气设备
		6kV,300mm²交联电缆1km
		6kV变电站系统电气设备
		6kV/4000kW电机交流耐压试验

C6	BPXZ-ZS- 50kVA/50kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV,3000mm²电缆1000m	4.5kW/12A (1台)	4.5kVA (1台)	25kV/1A (2台)	50kV 3000pF (1台)
		10kV变电站系统设备

C7	BPXZ-ZS-54kVA/54kV 变频串联谐振试验装置试验频率：30～300Hz	10kV/70mm²长度1km电缆	3kW/10A (1台)	3kVA (1台)	27kV/1A (2台)	60kV 1000pF (1台)
		10kV /5000kvA变压器
		4150V/450kW电动机,≤10kV

C8	BPXZ-ZS-60kVA/40kV 变频串联谐振试验装置试验频率：30～300Hz	15000kW/6kV火力发电机≤0.1μF	4.5kW/12A (1台)	4.5kVA (1台)	30kV/1.5A (2台)	40kV 500pF (1台)	30kV 25000pF (1台)
		6.3kV/185mm²电缆，300m
		1250kVA/6kV主变的交流耐压
		6kV母线，开关等电气设备

C9	BPXZ-ZS-60kVA/50kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV/185mm²电缆1500m	4kW/10A (1台)	4kVA (1台)	30kV/1.2A (2台)	50kV 500pF 12500pF (各1台)
		5000kW/10kV电机的交流耐压试验
		10kV开关、母线、GIS等设备

C10	BPXZ-ZS-66kVA/22kV 调频式串联谐振试验装置试验频率：30～300Hz	10kV/300mm²电缆1.3km	4.5kW/20A (1台)	4.5kVA (1台)	22kV/1A (3台)	70kV 1500pF (1台)
		10kV开关、绝缘子、CT、PT等

C11	BPXZ-ZS- 75kVA/50kV 调频式串联谐振耐压装置试验频率：30-300Hz	10kV变电站系统	7.5kW/20A (1台)	7.5kVA (1台)	37.5kV/1.5A (2台)	50kV 3000pF (1台)
		50000kVA/10kV火力发电机≤0.25uF

C12	BPXZ-ZS-80kVA/40kV 调频式串联谐振耐压装置试验频率：30-300Hz	10kV/3000kW发电机的交流耐压	5kW/15A (1台)	6kVA (1台)	40kV/2A (2台)	40kV 500pF (1台)	30kV 40000pF (1台)
		10kV/5000kVA变压器的交流耐压

C13	BPXZ-ZS-81kVA/81kV 调频式串联谐振耐压装置试验频率：30-300Hz	35kV变压器的交流耐压试验	3kW/7.8A (1台)	3kVA (1台)	27kV/1A (3台)	80kV 1000pF (1台)
		35kV/300mm²，长度500m电缆
		10kV/300mm²，长度500m电缆

C14	BPXZ-ZS-81kVA/108kV/27kV 调频式串联谐振耐压装置试验频率：30-300Hz	25000kVA/35kV电力变压器	3kW/20A (1台)	4kVA (1台)	20.25kV 0.75A (4台)	100kV 1000pF (1台)
		35kV/240mm²长度400m电缆
		10kV/240mm²长度400m电缆
		35kV高压开关柜

C15	BPXZ-ZS-88kVA/44kV 变频串联谐振试验装置试验频率：30-300Hz	10kV/300mm²电缆2000m	6kW/15A (1台)	6kVA (1台)	44kV/2A (2台)	50kV 3000pF (1台)
		10kV火力发电机交流耐压试验
		10kV系统开关、CT、PT、绝缘子
		10kV电力变压器的交流耐压试验

C16	BPXZ-ZS-100kVA/100kV 变频串联谐振试验装置试验频率：30-300Hz	2000kVA/6kV变压器	6kW/15A (1台)	6kVA (1台)	25kV/1A (4台)	100kV 500pF (1台)
		2000kVA/10kV变压器
		6kV/300mm²电缆2km
		10kV/300mm²电缆2km
		50kV环氧板耐压试验
		真空接触器

C17	BPXZ-ZS-110KV 谐振试验装置试验频率：30-300Hz	50000kVA/110kV变压器	8kW/20A (1台)	8kVA (1台)	50kV/0.8A (4台)	240kV 500pF (1台)
		110kV开关互感器等电压等级设备

C18	BPXZ-ZS-100kVA/200kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/30000kVA主变	10kW/15.7A (1台)	6kVA (1台)	25kV/0.5A (4台)	200kV 1000pF (1台)
		110kV开关交流耐压试验

C19	BPXZ-ZS-100kVA/500kV 调频式串联谐振耐压装置试验频率：30-300Hz	220kV绝缘杆的耐压试验	5kW/13A (1台)	5kVA (1台)	25kV/0.2A (4台)	500kV 500pF (1台)
		110kV开关交流耐压试验

C20	BPXZ-ZS-108kVA/72kV 变频串联谐振试验装置试验频率：30-300Hz	6kV/240mm²,电缆4000m	6kW/15A (1台)	6kVA (1台)	27kV/1.5A (4台)	80kV 1500pF (1台)
		6kV开关等交流耐压试验

C21	BPXZ-ZS-108kVA/108kV/27kV 变频串联谐振试验装置试验频率：30-300Hz	35kV/300mm²电缆500m	6kW/15A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 1500pF (1台)
		10kV/300mm²电缆2000m
		35kV开关，绝缘子及母线
		10kV开关，绝缘子及母线

C22	BPXZ-ZS-108kVA/108kV/27kV 变频串联谐振试验装置试验频率：30-300Hz	35kV/240mm²电缆500m	6kW/15A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 500pF (1台)	80kV 5000pF (1台)
		35kV/25000kVA电力变压器
		10kV/240mm²电缆1000m

C23	BPXZ-ZS-108kVA/108kV/27kV 变频串联谐振试验装置试验频率：30-300Hz	35kV/300mm²电缆500m	6kW/15A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 500pF (1台)	80kV 10000pF (1台)
		35kV/10000kVA电力变压器
		10kV/300mm²电缆1000m

C24	BPXZ-ZS-108kVA/108kV/27kV 变频串联谐振试验装置试验频率：30-300Hz	10kV/185mm²电缆300m	6kW/15A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 500pF (1台)	80kV 10000pF (1台)
		35kV/10000kVA电力变压器

C25	BPXZ-ZS-108kVA/108kV/54kV 变频串联谐振试验装置试验频率：30-300Hz	35kV/185mm²电缆1000m	6kW/15A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 1000pF (1台)	100kV 3000pF (1台)
		35kV/2000kVA变压器
		35kV开关柜，绝缘子、母线设备

C26	BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置试验频率：30-300Hz	35kV/240mm²电缆1km	6kW/15A (1台)	6kVA (1台)	27kV/1A (4台)	110kV 1000pF (1台)
		35kV/20000KVA变压器

C27	BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置试验频率：30-300Hz	35kV/240mm²电缆1000m	6kW/15A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 500pF (1台)
		10kV/240mm²电缆2000m
		35kV开关，绝缘子及母线等设备
		10kV开关，绝缘子及母线等设备

C28	BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置试验频率：30-300Hz	6kV/195mm²电缆2500m	6kW/15.7A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 500pF (1台)	100kV 4000pF (1台)
		6kV/800kW电机的交流耐压试验
		1.5MW/6kV火力发电机,≤15kV
		35kV/20000kVA电力变压器

C29	BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置试验频率：30-300Hz	10kV，185mm²及以下，1.2km电缆	6kW/16A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 500pF (1台)	80kV 5000pF (1台)
		35kV/10000kVA电力变压器

C30	BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置试验频率：30-300Hz	10kV电力变压器的交流耐压	6kW/16A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 500pF (1台)	80kV 5000pF (1台)
		10kV，300mm²及以下，1km电缆
		35kV，300mm²及以下，0.5km电缆
		35kV电力变压器

C31	BPXZ-ZS-108kVA/108kV 变频串联谐振试验装置试验频率：30-300Hz	35kV，500mm²及以下，长度500m	6kW/16A (1台)	6kVA (1台)	27kV/1A (4台)	100kV 2000pF (1台)
		35kV/40MVA变压器
		35kV高压开关柜及母线
		35kV电力变压器

C32	TFL-ZS-120kVA/25kV 调感式串联谐振试验装置试验频率：工频50Hz	35kV，500mm²及以下，长度500m	20kVA (1台) 电动调压器	20kVA (1台)	27kV/4.8A (1台)	30kV (1台)	20kVA (1台) 操作台
		35kV/40MVA变压器
		35kV高压开关柜及母线
		35kV电力变压器

C33	BPXZ-ZS-120kVA/60kV 调频式串联谐振试验装置试验频率：30-300Hz	35kV，500mm²及以下，长度500m	20kW/15A (1台)	6kVA (1台)	40kV/2A (3台)	60kV 1500pF (1台)	20kVA (1台) 操作台
		35kV/40MVA变压器
		35kV高压开关柜及母线
		35kV电力变压器

C34	BPXZ-ZS-120kVA/120kV 调频式串联谐振试验装置试验频率：30-300Hz	66kV/2200kVA变压器	6kW/16A (1台)	6kVA (1台)	30kV/1A (4台)	120kV 2000pF (1台)	120kV 5000pF (1台)
		35kV母线、隔离开关
		35kV/240mm²，长度200m电缆
		35kV/1200mm²，长度50m电缆

C35	BPXZ-ZS-126kVA/180kV 调频式串联谐振耐压装置试验频率：30-300Hz	50MWA/110kV以下电力变压器	10kW/18A (1台)	7.5kVA (1台)	25.2kV/0.7A (5台)	180kV 500pF (1台)
		10kV，185mm²及以下1500m电缆
		同步电机2800kW,电压10kV
		110kV 的GIS耐压试验

C36	BPXZ-ZS-130kVA/130kV 调频式串联谐振试验装置试验频率：30-300Hz	35kV/240mm²，长度1000m电缆	6kW/16A (1台)	6kVA (1台)	32.5kV/1A (4台)	130kV 2000pF (1台)
		35kV断路器，绝缘子，母线设备

C37	BPXZ-ZS-135kVA/54kV 调频式串联谐振耐压装置试验频率：30-300Hz	10kV/300mm²，长度3000m电缆	7.5kW/19A (1台)	7.5kVA (1台)	33.75kV 1.25A (4台)	100kV 1500pF (1台)
		10kV变电站系统设备
		35kV/240mm²，长度1000m电缆
		35kV变电站设备
		50000kW/10kV电机45-65Hz/16kV

C38	BPXZ-ZS-135kVA/108kV/27kV 调频式串联谐振耐压装置试验频率：30-300Hz	电缆10kV/300mm²，长度3000m	7.5kW/20A (1台)	7.5kVA (1台)	33.75kV 1.25A (4台)	100kV 500pF (1台)	100kV 4000pF (1台)
		10kV变电站系统设备
		电缆35kV/300mm²，长度1000m
		35kV变电站系统设备
		35kV/12000kVA变压器

C39	BPXZ-ZS-135kVA/108kV/27kV 调频式串联谐振耐压装置试验频率：30-300Hz	35kV电力变压器	7.5kW/20A (1台)	7.5kVA (1台)	33.75kV 1.25A (4台)	100kV 1500pF (1台)
		26kV/35kV，240mm²电缆1000m
		8.7kV/10kV,500mm²电缆2000m
		10kV电力变压器
		10kV/50MW火力发电机≤0.26μF

C40	BPXZ-ZS-135kVA/108kV/27kV 调频式串联谐振耐压装置试验频率：30-300Hz	35kV/300mm²电缆1000m	7.5kW/20A (1台)	7.5kVA (1台)	33.75kV 1.25A (4台)	100kV 1500pF (1台)
		10kV/300mm²电缆1000m
		3200kW/6.3kV水轮发电机 ≤0.3μF
		35kV/6300kVA电力变压器

C41	BPXZ-ZS-135kVA/108kV/27kV 调频式串联谐振耐压装置试验频率：30-300Hz	10kV/300mm²电缆，长度3000m	7.5kW/18A (1台)	7.5kVA (1台)	33.75kV 1.25A (4台)	100kV 1000pF (1台)
		35kV,300mm²电缆1000m
		35kV变电站系统

C42	BPXZ-ZS-140kVA/140kV 调频式串联谐振试验装置试验频率：30-300Hz	66kV/3200kVA油浸式变压器	10kW/26A (1台)	10kVA (1台)	35kV/1A (4台)	140kV 500pF (1台)	120kV 3000pF (1台)
		66kV母线
		66kV/300mm²，长度200m电缆

C43	TFL-ZS-150kVA/25kV 调感式串联谐振试验装置试验频率：工频50Hz	66kV/3200kVA油浸式变压器	调压器 24kVA (1台)	24kVA (1台)	150kV/6A (1台)	30kV (1台)	操作台 24kVA (1台)
		66kV母线
		66kV/300mm²，长度200m电缆

C44	BPXZ-ZS-150kVA/200kV 变频串联谐振试验装置试验频率：30-300Hz	110kV开关，GIS等设备	10kW/26.3A (1台)	10kVA (1台)	37.5kV 0.75A (4台)	200kV 1000pF (1台)
		10kV电缆截面300mm²，长度1km
		35kV变电站系统设备
		10kV变电站系统设备

C45

BPXZ-ZS-150kVA/300kV
调频式串联谐振耐压装置
试验频率：30-300Hz

110kV绝缘杆

10kW/26.3A
(1台)

10kVA
(1台)

25kV/0.5A
(6台)

300kV
700pF
(1台)

C46	BPXZ-ZS-162kVA/54kV/27kV 调频式串联谐振耐压装置试验频率：30-300Hz	15kV电缆，500mm²，长度2000m	9kW/24A (1台)	9kVA (1台)	40.5kV/1.5A (4台)	60kV 500pF (1台)	隔离变压器 9kVA (1台)
		10kV/20000kVA电力变压器

C47	BPXZ-ZS-162kVA/162kV 调频式串联谐振耐压装置试验频率：30-300Hz	40000kVA/110kV以下电力变压器	16kW/40A (1台)	16kVA (1台)	40.5kV/1A (4台)	160kV 1000pF (1台)	160kV 3000pF (1台)
		10kV/30000kVA水轮发电机 ≤0.45μF

C48	BPXZ-ZS-162kVA/162kV 调频式串联谐振耐压装置试验频率：30-300Hz	40000kVA/110kV以下电力变压器	6kW/16A (1台)	6kVA (1台)	40.5kV/1A (4台)	160kV 1000pF (1台)	80kV 2000pF (1台)
		10kV，300mm²及以下,2km电缆
		35kV，300mm²及以下,0.5km电缆
		10000kVA/35kV以下电力变压器

C49	BPXZ-ZS-162kVA/162kV 调频式串联谐振耐压装置试验频率：30-300Hz	80000kVA/110kV以下电力变压器	6kW/16A (1台)	6kVA (1台)	40.5kV/1A (4台)	160kV 1000pF (1台)	160kV 3000pF (1台)
		10.5kV火力发电机,≤0.25μF

C50	BPXZ-ZS-162kVA/162kV 调频式串联谐振耐压装置试验频率：30-300Hz	电压13.8kv容量88888kVA	20kW/50A (1台)	20kVA (1台)	55kV/2.2A (3台)	30kV 2000pF (1台)
		10kV/300mm²电缆3km

C51	BPXZ-ZS-180kVA/180kV 变频串联谐振升压装置试验频率：30-300Hz	110kV/20000kVA变压器	20kW/53A (1台)	20kVA (1台)	45kV/1A (4台)	180kV 1000pF (1台)
		20kV/20000kW水力发电机 0.25uF

C52	BPXZ-ZS-180kVA/180kV 变频串联谐振升压装置试验频率：30-300Hz	10kV/5000kVA变压器	6kW/16A (1台))	6kVA (1台)	30kV/1A (6台)	180kV 1000pF (1台)	100kV 1000pF (1台)
		35kV/8000kVA变压器
		26/35kV/300mm²，0.5km电缆
		8.7/10KV/300mm²，0.3km电缆
		35kV隔离开关
		66kV隔离开关

C53	BPXZ-ZS-216kVA/36kV/216kV 变频串联谐振试验装置试验频率：30-300Hz	10kV/300mm²电缆,长度3000m	10kW/25A (1台)	10kVA (1台)	36kW/1A (6台)	220kV 1000pF (1台)
		35kV/300mm²电缆,长度1000m
		110kV开关，GIS

C54	BPXZ-ZS-216kVA/36kV/216kV 变频串联谐振试验装置试验频率：30-300Hz	40000kVA/110kV电力变压器	15kW/39.5A (1台)	15kVA (1台)	36kW/1A (6台)	220kV 800pF (1台)
		26kV/35kV，300mm²电缆1000m
		110kVGIS、CT、PT、母线等
		8.7kV/10kV，300mm²电缆3000m
		35kV电力变压器
		10kV电力变压器
		30MW火力发电机,45-65Hz ≤25kV

C55	BPXZ-ZS216kVA/54kV/27kV/108kV 变频串联谐振试验装置试验频率：30-300Hz	35kV PT	12kW/31.5A (1台)	12kVA (1台)	54kVA/2A (4台)	100kV (1台) 1500pF
		35kV/630mm² 电缆700m
		35kV/300mm² 电缆1500m
		10kV/13500kW电机

C56	BPXZ-ZS-216kVA/54kV/216kV 变频串联谐振试验装置试验频率：30～300Hz	80000kVA/110kV 电力变压器	12kW/31.5A (1台)	12kVA (1台)	54kVA/1A (4台)	30kV (1台) 1000pF
		26kV/35kV/300mm² 电缆1500m
		10kV/8800kW电机,试验电压16kV

C57	BPXZ-ZS-216kVA/108kV/27kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV/300mm²电缆4000m	12kW/31.5A (1台)	12kVA (1台)	54kVA/2A (4台)	100kV (1台) 500pF	80kV (1台) 10000pF	隔离变 12kVA
		35kV/300mm² 电缆1200m
		35kVPT，CT，开关、母线等设备
		35kV/35000kV变压器

C58	BPXZ-ZS-216kVA/108kV 调频式串联谐振试验装置试验频率：50Hz	31500kVA/110kV分级绝缘电力变压器	10kW/25A (1台)	10kVA (1台)	54kVA/2A (4台)	110kV (1台)
		35kV/300mm² 电缆1.5km
		10kV/300mm² 电缆2km
		35kV及以下线路绝缘子开关,GIS

C59	BPXZ-ZS-216kVA/162kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm²电缆1500m	12kW/30A (1台)	12kVA (1台)	36kVA/1.6A (6台)	170kV (1台) 1500pF	30kV (1台) 20000pF
		80000kVA/110kV主变 ≤0.018μF
		10kV/8800kW电动机,16kV

C60	BPXZ-ZS-216kVA/216kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm²电缆1.5km	10kW/30A (1台)	10kVA (1台)	54kVA/1A (4台)	220kV (1台) 1000pF
		10kV/300mm²电缆1.5km
		110kV GIS

C61	BPXZ-ZS-216kVA/216kV 变频串联谐振耐压装置试验频率：30～300Hz	64/110kV/300mm²电缆0.2km	10kW/25A (1台)	10kVA (1台)	36kVA/1A (6台)	200kV (1台) 500pF
		26/35kV/300mm² 电缆1.2km
		8.7/10KV/300mm² 电缆4km
		110kV变电站GIS设备35kV变压器

C62	BPXZ-ZS-220kVA/220kV/37kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm² 电缆1000m	12kW/30A (1台)	12kVA (1台)	37kVA/1A (6台)	220kV (1台) 500pF
		10kV/300mm² 电缆4000m
		110kV/63MVA主变
		110kV GIS设备
		110kV开关避雷器支柱绝缘子 CT、PT和隔离开关等设备

C63	BPXZ-ZS-240kVA/120kV/30kV 调频式串联谐振耐压装置试验频率：30～300Hz	12-100MW汽轮发电机（空冷）	12kW/31.5A (1台)	12kVA (1台)	60kVA/2A (4台)	100kV (1台) 1000pF	30kV (1台) 0.15μF
		6-10kV/300mm²电缆3000m
		35kV/300mm²电缆1000m
		35kV及以下电气设备
		110kV/75000kVA变压器

C64	BPXZ-ZS-243kVA/162kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm² 电缆1500m	15kW/40A (1台)	15kVA (1台)	40.5kVA/1A (6台)	160kV (1台) 1500pF
		50000kVA/110kV主变
		10kV/300mm² 电缆3000m
		110kV/300mm²电缆300m

C65	BPXZ-ZS-250kVA/250kV 调频式串联谐振耐压装置试验频率：30～300Hz	40000kVA/220kV分级绝缘变压器	20kW/50A (1台)	20kVA (1台)	50kVA/1A (5台)	250kV (1台) 1000pF
		110kV/300mm²电缆200m
		110kV线路绝缘子，PT、CT

C66

BPXZ-ZS-250kVA/250kV
调频式串联谐振试验装置
试验频率：30～300Hz

110kV以下以下电力变压器
开关，绝缘子，绝缘杆

12kW/30A
(1台)

12kVA
(1台)

50kVA/1A
(5台)

250kV
(1台)
1000pF

250kV
(1台)
5000pF

C67

BPXZ-ZS-250kVA/250kV
调频式串联谐振试验装置
试验频率：30～300Hz

63000kVA/110kV电力变压器

5kW/13A
(1台)

5kVA
(1台)

50kVA/1A
(5台)

250kV
(1台)
800pF

C68

BPXZ-ZS-250kVA/500kV
调频式串联谐振耐压装置
试验频率：30～300Hz

测温仪

15kW/40A
(1台)

15kVA
(1台)

125kVA/0.5A
(2台)

500kV
(1台)
500pF

C69	BPXZ-ZS-405kVA/270kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm2 电缆2000m	20kW/50A (1台)	20kVA (1台)	27kVA/1A (10台)	300kV (1台) 500pF
		110kV线路绝缘子、开关 GIS等电气设备

C70	BPXZ-ZS-296kVA/296kV/37kV 调频式串联谐振耐压装置试验频率：45-300Hz	10kV/300mm² 电缆4000m	15kW/37.5A (1台)	15kVA (1台)	37kVA/1A (8台)	300kV (1台) 700pF
		35kV/300mm² 电缆1700m
		110kV线路绝缘子开关,GIS等电气设备

C71	BPXZ-ZS-320kVA/160kV 调频式串联谐振耐压装置试验频率：45～300Hz	4000～31500KVA/35KV 电力变压器	15kW/40A (1台)	15kVA (1台)	54kVA/2A (6台)	180kV (1台) 500pF
		20000～80000KVA/110KV 电力变压器

C72	BPXZ-ZS-324kVA/108kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV/300mm² 电缆4000m	15kW/40A (1台)	15kVA (1台)	108kVA/3A (3台)	100kV (1台) 500pF	隔离变 15kVA
		35kV/300mm² 电缆1200m
		35kVPT，CT，开关、母线等设备
		35kV/35000kVA变压器

C73	BPXZ-ZS-324kVA/216kV/27kV 调频式串联谐振耐压装置试验频率：30～300Hz	26kV/35KV,185mm² 电缆3000m	18kW/47A (1台)	18kVA (1台)	40.5kVA 1.5A (8台)	220kV (1台) 1000pF
		8.7kV/10KV,300mm² 电缆5000m
		110kV GIS设备

C74	BPXZ-ZS-324VA/270kV/45kV 变频串联谐振试验装置试验频率：30～300Hz	110kV/300mm² 电缆500m	12kW/31.5A (1台)	12kVA (1台)	54kVA/1.2A (6台)	200kV (1台) 1000pF
		35kV/300mm² 电缆1000m
		10kV/300mm² 电缆3000m
		110kV/31500kVA主变
		110kV断路器，绝缘子 GIS等设备
		35kV/10kV开关柜

C75	BPXZ-ZS-324kVA/270kV/54kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm² 电缆2km	20kW/50A (1台)	20kVA (1台)	64.8kVA 1.2A (5台)	300kV (1台) 500pF
		110kV变电站系统电气设备
		10kV/300mm² 电缆3000m
		110kV/240mm² 电缆300m
		110kV及以下电压等级变压器
		220kV及以下电压等级变压器

C76	BPXZ-ZS-324VA/270kV/45kV 变频串联谐振试验装置试验频率：30～300Hz	110kV/300mm² 电缆500m	12kW/31.5A (1台)	12kVA (1台)	54kVA/1.2A (6台)	200kV (1台) 1000pF
		35kV/300mm² 电缆500m
		10kV/300mm² 电缆1000m
		110kV主变
		35kV主变

C77	BPXZ-ZS-330kVA/55kV/275kV 调频式串联谐振耐压装置试验频率：45～300Hz	380MVA/110KV 电容量≤0.04μf	15kW/37.5A (1台)	12kVA (1台)	55kVA/1A (6台)	300kV (1台) 500pF
		26/35kV/300mm²电缆1km
		110kV GIS、线路绝缘子、开关
		35kV GIS、线路绝缘子、开关

C78

BPXZ-ZS-330/330
变频串联谐振成套试验装置
试验频率：30～300Hz

220kVGIS电压等级设备

15kW/37.5A
(1台)

15kVA
(1台)

55kVA/1A
(6台)

330KV
(1台)
500pF

C79	BPXZ-ZS-360kVA/200kV 变频串联谐振试验装置试验频率：30～300Hz	35kV/300mm² 电缆500m	10kW/25A (1台)	10kVA (1台)	90kVA/1.8A (4台)	200kV (1台) 1000pF	隔离变 10kVA
		10kV/400mm² 电缆1km
		10kV及以下电动机
		等级及以下PT、CT、套管支柱绝缘子、隔离开关

C80

BPXZ-ZS-360kVA/220kV
调频式串联谐振耐压装置
试验频率：30～300Hz

70000kVA/220kV电力变压器

12kW/31.5A
(1台)

12kVA
(1台)

90kVA
1.63A
(4台)

220kV
(1台)
1000pF

C81	BPXZ-ZS-378kVA/54kV/108kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm² 电缆3000m	21kW/55A (1台)	21kVA (1台)	63kVA/2.33A (6台)	100KV (1台) 1500pF
		10kV/300mm² 电缆6000m
		10kV断路器/母线/CT/PT等设备
		35kV断路器/母线/CT/PT等设备

C82	BPXZ-ZS-378kVA/162kV/54kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm²电缆3000m	21kW/55A (1台)	21kVA (1台)	63kVA/2.33A (6台)	160kV (1台) 1000pF
		150000kVA/220kV电力变压器

C83	BPXZ-ZS-378kVA/270kV/27kV 调频式串联谐振耐压装置试验频率：30～300Hz	110kV主变（63000kVA及以下） GIS、开关	20kW/50A (1台)	20kVA (1台)	37.8kVA 1.4A (10台)	270kV (1台) 700pF
		110kV/400mm² 电缆500m
		35kV/300mm² 电缆2.5km
		10kV/300mm²电缆7km

C84	BPXZ-ZS-384kVA/128kV/32kV 变频串联谐振试验装置试验频率：30～300Hz	110kV/50000kVA电力变压器	15kW/39.5A (1台)	15kVA (1台)	48kVA/1.5A (8台)	260kV (1台) 800pF
		110kV/630mm² 电缆500m
		110kV断路器

C85	BPXZ-ZS-405kVA/54kV/108kV/162kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/50000kVA电力变压器	25kW/62.5A (1台)	25kVA (1台)	50kVA/1.85A (8台)	200kV (1台) 1000pF
		10kV/300mm² 电缆8km
		35kV/300mm² 电缆3km
		35kV变电站系统
		60000kVA/110kV电力变压器

C86	BPXZ-ZS-405kVA/54kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV/300mm² 电缆8km	25kW/62.5A (1台)	25kVA (1台)	67.5kVA 2.5A (6台)	60kV (1台) 1500pF
		35kV/300mm² 电缆3km

C87	BPXZ-ZS-405kVA/162kV/54kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm² 电缆3000m	23kW/60A (1台)	23kVA (1台)	67.5kVA 2.5A (6台)	160kV (1台) 1000pF
		150000kVA/220kV电力变压器

C88	BPXZ-ZS-405kVA/270kV/45kV 变频串联谐振耐压试验装置试验频率：30～300Hz	120000kVA/110kV电力变压器	40kW/80A (1台)	32kVA (1台)	67.5kVA 1.5A (6台)	270kV (1台) 1000pF
		110k断路器
		10kV/90000kVA水力发电机 ≤1.0μF

C89	BPXZ-ZS-420kVA/280kV/35kV 变频式串联谐振试验装置试验频率：30～300Hz	110kV/240mm² 电缆600m	20kW/52.6A (1台)	10kVA (2台)	52.5kVA 1.5A (8台)	300kV (1台) 700pF
		35kV/240mm²电缆3000m
		10kV/240mm²电缆6000m
		110kV/100MVA电力变压器
		110kV变电站系统设备

C90	BPXZ-ZS-432kVA/108kV/27kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV/500mm² 电缆3000m	24kW/65A (1台)	24kVA (1台)	54kVA/2A (8台)	100kV (1台) 1000pF
		35kV/400mm²电缆3000m
		30MW火力发电机,≤0.17uF
		40MVA/35kV 电力变压器
		40MVA/10kV 电力变压器

C91	BPXZ-ZS-432kVA/216kV 调频式串联谐振试验装置试验频率：30～300Hz	26kV/35kV/300mm²电缆2000m	30kW/380V (1台)	30kVA (1台)	108kVA/2A (4台)	220kV (1台) 1000pF
		8.7kV/10kV/300mm²电缆4000m
		64kV/110kV/300mm² 电缆300m
		110kV变电站， GIS
		水力发电机,13.8kV,≤0.57uF

C92	BPXZ-ZS-432kVA/216kV 调频式串联谐振耐压装置试验频率：30～300Hz	10kV/400mm²电缆3km	24kW/380V (1台)	24kVA (1台)	54kVA (8台)	100kV (1台)
		35kV/400mm²电缆3km
		110kV/50000kVA变压器
		110kV母线等交流耐压试验

C93	BPXZ-ZS-432KVA/216KV 变频串联谐振装置试验频率：30～300Hz	110kV，100000KVA以下变压器	20kW/400V (1台)	20kVA (1台)	54kVA (1台)	F216kV (1台)
		110KVGIS交流耐压试验
		110KV/500mm²及以下电缆
		35KV/300 mm²及以下电缆
		35KV的主变的交流耐压试验
		10KV的主变的交流耐压试验
		10KV/300mm²及以下电缆

C94	BPXZ-ZS-440kVA/22kV/220kV 调频式串联谐振试验装置试验频率：30～300Hz	10kV/300mm²电缆10km	30kW/380V (1台)	30kVA (1台)	44kVA (1台)	220kV (1台) 1000pF
		110kV开关，CT等设备
		220kV/23MVA电力变压器

C95	BPXZ-ZS-450kVA/270kV/45kV 调频式串联谐振试验装置试验频率：30～300Hz	150MW/20kV风冷发电机≤0.5μF	45kW/380V (1台)	40kVA (1台)	75kVA (6台)	300kV (1台) 700pF
		300MW/20kV水冷发电机≤0.3μF
		110kV线路绝缘子,开关,GIS
		35kV/300mm²电缆2000m

C96	BPXZ-ZS-500kVA/500kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV断路器等设备耐压试验	25kW/380V (1台)	25kVA (1台)	125kVA (8台)	500kV (1台) 500pF
		220kV绝缘杆的耐压试验
		35kV/300mm²电缆，长度1.5km
		10kV/300mm²电缆，长度1.5km

C97	BPXZ-ZS-512kVA/256kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/300mm²长度0.8km以内	20kW/380V (1台)	20kVA (1台)	64kVA (8台)	200kV (1台) 1000pF
		35kV/300mm²长度1.8km以内
		10kV/300mm²长度5km以内
		110kVGIS的交流耐压试验
		35kV/60000kVA变压器
		110kV/60000kVA变压器中性点
		35kV PT、CT开关等交流耐压

C98	BPXZ-ZS-516kVA/344kV/43kV 调频式串联谐振耐压装置试验频率：30-300Hz	150MW/20kV风冷发电机≤0.48μF	20kW/380V (1台)	20kVA (1台)	64.5kVA (8台)	300kV (1台) 500pF	200kV (1台) 3000pF
		300MW/20kV水冷发电机≤0.3μF
		110kV及以下的变压器等设备

C99	BPXZ-ZS-516kVA/344kV/43kV 调频式串联谐振耐压装置试验频率：30-300Hz	35kV/300mm²交联电缆2km	24kW/380V (1台)	24kVA (1台)	64.5kVA (8台)	300kV (1台) 500pF	160kV (1台) 3000pF
		110kV及以下的变压器等设备
		15kV/300MW水内冷发电机 0.35μF

C100	BPXZ-ZS-540kVA/54kV 调频式串联谐振耐压装置试验频率：30-300Hz	35kV/100mm²电缆6km	30kW/380V (1台)	30kVA (1台)	67.5kVA (8台)	100kV (1台) 1500pF
		35kV/8000kVA电力变压器

C101	BPXZ-ZS-540kVA/54kV 调频式串联谐振耐压装置试验频率：30-300Hz	10kV/300mm²电缆10km	30kW/380V (1台)	30kVA (1台)	67.5kVA (8台)	100kV (1台) 1500pF
		35kV/300mm²电缆4km
		10kV变电站系统设备
		35kV变电站设备交流耐压试验

C102

BPXZ-ZS-560KVA/330KV
调频谐振装置
试验频率：30～300Hz

220KV，20000pF及以下电力变

20kW/380V
(1台)

20kVA
(1台)

660kVA
(6台)

330kV
(1台)
500pF

C103	BPXZ-ZS-567kVA/405kV/135kV 调频式串联谐振试验装置试验频率：30～300Hz	110kV/300mm²，长度≤700m	25kW/380V (1台)	25kVA (1台)	63kVA (9台)	400kV (1台) 2000pF
		220kV电流互感器耐压试验

C104	BPXZ-ZS-600kVA/55kV 调频式串联谐振耐压装置试验频率：30～300Hz	出口电压18kV,水轮发电机0.6μF	55kW/380V (1台)	55kVA (1台)	100kVA (6台)	300kV (1台) 1000pF
		26kV/35kV,300mm²电缆3000m
		110kV线路绝缘子等电气设备
		8.7kV/10kV,300mm²电缆4000m

C105	BPXZ-ZS-600kVA/500kV 调频式串联谐振耐压装置试验频率：30～300Hz	500kV以下电力变压器中性点	36kW/380V (1台)	36kVA (1台)	150kVA (4台)	500kV (1台) 500pF
		500kV及以下GIS等电气设备

C106

BPXZ-ZS-648kVA/54kV
调频式串联谐振耐压装置
试验频率：30～300Hz

35kV/300mm²交联电缆5km

36kW/380V
(1台)

18kVA
(1台)

162kVA
(4台)

60kV
(1台)
1500pF

C107	BPXZ-ZS-648kVA/54kV/108kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm²交联电缆5km	36kW/380V (1台)	36kVA (1台)	81kVA (8台)	100kV (1台) 500pF
		10kV/300mm²交联电缆10km
		35kV/50000kVA电力变压器
		10kV/20000kVA电力变压器
		35kV变电站系统设备耐压试验
		10kV变电站系统设备耐压试验

C108	BPXZ-ZS-648kVA/270kV 调频式串联谐振耐压装置试验频率：30～300Hz	40000kVA/35kV电力变压器	30kW/380V (1台)	30kVA (1台)	72kVA (9台)	270kV (1台) 800pF
		10kV/300mm²电缆3000m
		35kV/300mm²电缆2000m
		110kV/300mm²电缆1000m
		110kV GIS的交流耐压试验

C109	BPXZ-ZS-648kVA/270kV 调频式串联谐振耐压装置试验频率：30～300Hz	40000kVA/35kV电力变压器	24kW/380V (2台)	12kVA (1台)	72kVA (9台)	270kV (1台) 800pF
		10kV/300mm²电缆3000m
		35kV/300mm²电缆2000m
		110kV/300mm²电缆1000m
		110kV GIS的交流耐压试验

C110	BPXZ-ZS-648kVA/270kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm²，长度2000m电缆	35kW/380V (1台)	35kVA (1台)	72kVA (9台)	270kV (1台) 800pF
		110kV/400mm²长度1000m电缆
		110kV/60000kVA电力变压器
		110kV系统（含75MVA变压器）

C111	BPXZ-ZS-650kVA/260kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm²电缆5000m	30kW/380V (1台)	30kVA (1台)	162kVA (4台)	300kV (1台) 500pF
		110kV/300mm²电缆1000m
		110kV开关， GIS等电气设备

C112	BPXZ-ZS-660kVA/264kV/132kV 调频式串联谐振试验装置试验频率：30～300Hz	电缆10kV/300mm²长度10000m	25kW/380V (1台)	25kVA (1台)	82.5kVA (8台)	270kV (1台) 500pF
		电缆35kV/300mm²长度4000m
		电缆110kV/300mm²长度1000m
		35kV变电站系统设备耐压试验
		110kVGIS,变电站系统设备

C113	BPXZ-ZS-720kVA/45kV/90kV 变频串联谐振试验装置试验频率：30～300Hz	适用于水电站发电机整体耐压	120kW (1台)	120kVA (1台)	90kVA (8台)	60kV (1台) 2000pF
		35kV/300mm²长度1km以内电缆

C114	BPXZ-ZS-780kVA/130kV 调频式串联谐振耐压装置试验频率：30～300Hz	110kV/500mm²电缆1km	30kW/380V (1台)	30kVA (1台)	260kVA (3台)	400kV (1台) 700pF
		110kVGIS开关等设备交流耐压
		220kV开关的预防性试验

C115	BPXZ-ZS-800kVA/400kV 变频串联谐振试验装置试验频率：30～300Hz	220kV/180MVA变压器的中性点	25kW/380V (1台)	25kVA (1台)	100kVA (8台)	400kV (1台) 500pF
		220kVGIS、断路器耐压试验
		220kV互感器耐压试验
		110kV/30mm²电缆，0.5km

C116	BPXZ-ZS-800kVA/500kV 调频式串联谐振耐压装置试验频率：30～300Hz	110kV/630mm²,长度600m电缆	80kW/380V (1台)	40kVA (1台)	67.2kVA (12台)	500kV (1台) 300pF
		110kV/50000kVA主变交流耐压
		110kV变电站隔离开关等设备
		220kV/120000kVA主变耐压
		220kV变电站隔离开关等设备

C117	BPXZ-ZS-810kVA/270kV 变频串联谐振试验装置试验频率：30～300Hz	110kV/50000VA电力变压器	30kW/380V (1台)	30kVA (2台)	135kVA (6台)	270kV (1台) 800pF
		110kV/630mm²电缆，1km以下
		110kVGIS，绝缘子等电气设备

C118	BPXZ-ZS-864KVA/216KV 调频串联谐振装置试验频率：30～300Hz	110kV,100000KVA以下变压器	40kW/400V (1台)	20kVA (1台)	54kVA (8台)	F220kV (1台) 110KV
		110KVGIS的交流耐压试验
		110KV/500mm²及以下电缆
		35KV/300mm²及以下电缆
		35KV的主变的交流耐压试验
		10KV的主变的交流耐压试验
		10KV/300mm²及以下电缆

C119	BPXZ-ZS-972kVA/270kV 调频式串联谐振耐压装置试验频率：30～300Hz	110kV/400mm²长度1500m电缆	36kW/380V (1台)	36kVA (1台)	108kVA (9台)	270kV (1台) 800pF
		110kV绝缘子开关母线等设备
		110kV/10000kVA电力变压器

C120	BPXZ-ZS-990kVA/132kV/264kV 调频式串联谐振耐压装置试验频率：30～300Hz	110KV/400mm²，1.5km以内	45kW/380V (1台)	45kVA (1台)	165kVA (6台)	200kV (1台) 1000pF	200kV (1台) 5000pF
		220KV/16000kVA电力变中性点

C121	BPXZ-ZS-1000kVA/500kV 调频式串联谐振耐压装置试验频率：30～300Hz	110kV/630mm²，长度600m电缆	40kW/380V (1台)	40kVA (1台)	84kVA (12台)	500kV (1台) 300pF
		110kV/50000kVA主变
		110kV变电站隔离开关等设备
		220kV/240000kVA主变
		220kV变电站隔离开关等设备

C122	BPXZ-ZS-1000kVA/500kV 调频式串联谐振耐压装置试验频率：30～300Hz	220kV/630mm²，长度500m电缆	40kW/380V (1台)	40kVA (1台)	125kVA (8台)	500kV (1台) 300pF
		220kV变电站隔离开关等设备
		110kV变电站隔离开关等设备
		110kV/630mm²长度1000m电缆
		110kV变电站隔离开关等设备

C123

BPXZ-ZS-1000kVA/600kV
调频式串联谐振试验装置
试验频率：30～300Hz

SF6（72.5kV,126kV,252kV）

50kW/380V
(1台)

50kVA
(1台)

500kVA
(2台)

600kV
(1台)
500pF

600kV
(1台)
12000pF

C124	BPXZ-ZS-1040kVA/130kV 调频式串联谐振试验装置试验频率：30～300Hz	110kV/1000mm²,电缆1km	40kW/380V (1台)	40kVA (1台)	347kVA (3台)	400kV (1台) 700pF
		110kVGIS,开关交流耐压试验
		220kVGIS,开关交流耐压试验

C125	BPXZ-ZS-1080kVA/540kV/45kV 调频式串联谐振试验装置试验频率：30～300Hz	220kV及以下电力变中性点	40kW/380V (1台)	40kVA (1台)	90kVA (12台)	500kV (1台) 500pF	500kV (1台) 500pF
		220kV线路绝缘子,GIS等设备
		110kV/1000mm²电缆1km
		110kV/800mm²,1.15km
		110kV/630mm²电缆1.3km
		110kV/500mm²电缆1.4km
		110kV/400mm²电缆1.6km
		110kV/300mm²电缆1.8km
		110kV/240mm²电缆1.9km
		110kV的开关,母线,GIS等设备
		110kV/50MW电力变压器
		10kV/300mm²电缆12km

C126	BPXZ-ZS-1100kVA/440kV/220kV 调频式串联谐振耐压装置试验频率：30～300Hz	35kV/300mm²电缆7km	60kW/380V (1台)	60kVA (1台)	137.5kVA (8台)	400kV (1台) 500pF
		110kVGIS及开关交流耐压
		220kVGIS及开关交流耐压
		110kV/400mm²，电缆1km
		220kV/400mm²，电缆600m

C127	BPXZ-ZS-1120kVA/320kV 调频式串联谐振耐压装置试验频率：30～300Hz	40000kVA/35kV电力变压器	30kW/380V (1台)	15kVA (1台)	35kVA (32台)	200kV (1台) 2000pF	800kV (1台) 16000pF
		10kV/300mm²，电缆3000m
		35kV/300mm²，电缆2000m
		110kV/300mm²，电缆1000m
		110kV GIS的交流耐压试验

C128	BPXZ-ZS-1296kVA/270kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/300mm²长度2000m电缆	60kW/380V (1台)	60kVA (1台)	648kVA (2台)	300kV (1台) 700pF
		110kV变压器、开关等设备

C129	BPXZ-ZS-1296kVA/270kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/300mm²长度2000m电缆	60kW/380V (1台)	60kVA (1台)	144kVA (9台)	270kV (1台) 800pF
		110kV/80000kVA电力变压器
		110kV断路器，绝缘子等设备

C130	BPXZ-ZS-1296kVA/270kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/300mm²长度2000m电缆	60kW/380V (1台)	60kVA (1台)	144kVA (9台)	270kV (1台) 800pF
		110kV变压器、开关等设备

C131	BPXZ-ZS-1300kVA/130kV 变频串联谐振耐压装置试验频率：30-300Hz	110kV/300mm²,长度2km	50kW/380V (1台)	50kVA (1台)	650kVA (2台)	150kV (1台) 1000pF
		35kV开关、绝缘子及变压器
		10kV开关、绝缘子及变压器

C132	BPXZ-ZS-1300kVA/130kV/260kV 变频串联谐振耐压装置试验频率：30-300Hz	110kV电缆300平方截面2km	50kW/380V (1台)	50kVA (1台)	650kVA (2台)	260kV (1台) 500pF	160kV (1台) 10000pF
		35kV开关、绝缘子及变压器
		10kV开关、绝缘子及变压器
		110kV/63000kVA电力变压器

C133	BPXZ-ZS-1500kVA/250kV/125kV 调频式串联谐振试验装置试验频率：30～300Hz	220kV/300mm²电缆1km	48kW/380V (1台)	48kVA (1台)	750kVA (2台)	300kV (1台) 1000pF 分两节
		300MW/20kV及以下火力发电机

C134

TFL-ZS-1560kVA/12kV
并联谐振试验装置
试验频率：工频50Hz

120～150kar/6kV电容交流耐压

调压器
100kVA
(1台)

100kVA
(1台)

可调
780kVA
固定
1560kVA
(1台)

FR-20kV
<(1台)>

操作台
100kVA
380V
(1台)

C135	BPXZ-ZS-1600kVA/800kV 调频式串联谐振试验装置试验频率：30-300Hz	500kV隔离开关、GIS等设备	60kW/380V (1台)	64kVA (1台)	400kVA (4台)	800kV (1台) 500pF
		220kV,400mm²电缆1.5km
		220kV,1200mm²电缆0.8 km
		220kV,2000mm²电缆0.8 km

C136	BPXZ-ZS-1690kVA/130kV 变频串联谐振耐压装置试验频率：30-300Hz	110kV电缆400平方截面2.5km	65kW/380V (1台)	65kVA (1台)	845kVA (2台)	150kV (1台) 1000pF
		35kV开关、绝缘子及变压器
		10kV开关、绝缘子及变压器

C137

GPXZ-ZS-1800kVA/50kV
工频谐振耐压装置
试验频率：50Hz

150MW～200MW水力发电机
2.5μF

180kVA
(1台)

可调
800kVA
(1台)
固定
500kVA
(2台)

CHF-50kV
(1台)

控制台
180kVA
380V
(1台)

C138	BPXZ-ZS-1800kVA/270kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/800mm²,长度2km以内	70kW/380V (1台)	70kVA (1台)	900kVA (2台)	270kV (1台) 500pF	1600kV (1台) 18000pF
		110kV变压器、开关等设备

C139	BPXZ-ZS-1800kVA/500kV 调频式串联谐振耐压装置试验频率：30-300Hz	220kV/500mm²,1000m电缆	75kW/380V (1台)	72kVA (1台)	900kVA (2台)	500kV (1台) 750pF
		220kV变电站隔离开关等设备
		110kV/500mm²,1000m电缆
		110kV变电站隔离开关等设备
		220kV/80000kVA及以下电力变

C140	BPXZ-ZS-1944kVA/270kV 调频式串联谐振耐压装置试验频率：30-300Hz	110KV/400mm²,长度3km以内	72kW/380V (1台)	72kVA (1台	972kVA (2台)	270kV (1台) 800pF
		110kV系统开关、母线等设备

C141	BPXZ-ZS-1950kVA/150kV 变频串联谐振耐压装置试验频率：30-300Hz	110kV电缆400平方截面2.5km	65kW/380V (1台)	65kVA (1台)	975kVA (2台)	150kV (1台) 1000pF
		35kV开关、绝缘子及变压器
		10kV开关、绝缘子及变压器

C142	BPXZ-ZS-2000kVA/500kV 调频式串联谐振耐压装置试验频率：30-300Hz	220kV/630mm²,长度1000m电缆	80kW/380V (1台)	380kVA (1台)	250kVA (8台)	500kV (1台) 300pF
		220kV变电站隔离开关等设备
		110kV/630mm²,长度2000m电缆
		110kV变电站隔离开关等设备

C143	BPXZ-ZS-2250kVA/500kV 调频式串联谐振耐压装置试验频率：30-300Hz	220kV/1000mm²，1000m电缆	72kW/380V (1台)	72kVA (1台	1125kVA (2台)	500kV (1台) 500pF 500pF
		220kV变电站隔离开关等设备

C144	BPXZ-ZS-2430kVA/135kV/405kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/680mm²,长度3km以内	108kW/380V (1台)	108kVA (1台)	810kVA (3台)	400kV (1台) 800pF
		110kV断路器、绝缘子等设备
		220kV断路器、绝缘子等设备

C145	BPXZ-ZS-2430kVA/270kV 调频式串联谐振耐压装置试验频率：30-300Hz	110KV/300mm²，长度4km以内	108kW/380V (1台)	108kVA (1台)	1215kVA (2台)	270kV (1台) 800pF
		110kV变压器、开关等设备

C146	BPXZ-ZS-2430kVA/135kV/405kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/630mm²，长度3km以内	90kW/380V (1台)	90kVA (1台)	810kVA (3台)	400kV (1台) 500pF
		110kV断路器、绝缘子等设备
		220kV断路器、绝缘子等设备

C147	BPXZ-ZS-2700kVA/270kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/800mm²，长度3km以内	100kW/380V (1台)	100kVA (1台)	1350kVA (2台)	270kV (1台) 500pF	160kV (1台) 25000pF
		110kV变压器、开关等设备

C148	BPXZ-ZS-2970kVA/270kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/400mm²，长度5km以内	132kW/380V (1台)	132kVA (1台)	1485kVA (2台)	270kV (1台) 800pF
		110kV变压器、开关等设备

C149	BPXZ-ZS-2970kVA/270kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/300mm²，长度5km以内	132kW/380V (1台)	132kVA (1台)	1485kVA (2台)	270kV (1台) 800pF
		110kV变压器、开关等设备

C150	BPXZ-ZS-3000kVA/500kV 调频式串联谐振耐压装置试验频率：30-300Hz	220kV/400mm²,2000m电缆	180kW/380V (1台)	180kVA (1台)	1500kVA (2台)	500kV (1台) 500pF
		220kV变电站系统电气设备

C151	BPXZ-ZS-3000kVA/500kV/250kV 调频式串联谐振试验装置试验频率：30-300Hz	220kV/300mm²交流电缆2km	180kW/380V (1台)	180kVA (1台)	1500kVA (2台)	500kV (1台) 500pF	500kV (1台) 2000pF
		60MW/220kV以下电力变中性点
		220kV线路绝缘子,开关等设备

C152	BPXZ-ZS-6000kVA/405kV 调频式串联谐振耐压装置试验频率：30-300Hz	110kV/300mm²电缆10km	270kW/380V (1台)	270kVA (1台)	2000kVA (3台)	400kV (1台) 500pF
		220kVGIS及开关交流耐压
		110kVGIS及开关交流耐压
		220kV/180000kVA电力变压器

C153	ZS（F）-ZS-480kVA/400kV 调频式串联谐振试验装置试验频率：工频50Hz	220～110kV分级绝缘电力变	20kW/380V (1台)	20kVA (1台)	60kVA (8台)	FR-400kV (1台)
		220～110kV互感器
		110kV电缆，长度250m
		220kV及以下母线，套管,GIS

服务理念

湖北中试高测电气控股有限公司始终坚持"精心打造精品、优质回报客户"的宗旨，并严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制，将销售服务工作纳入企业管理范畴，坚持常抓不懈；

主动服务

公司作为领先高新技术企业是电力检测仪器和高压试验设备的研制厂商，是电力、水利、石油、铁路、矿山等相关领域试验解决方案产品的供应商。用心去感知，帮助客户降低成本、提高效率。满足客户的服务期望，不断引导、开发和创造客户消费需求；

差异化服务

公司细分供电系统、发电系统、用电单位和科研院所等，精心设计针对性营销服务方案，打造具有竞争力的客户和业务品牌。秉承"服务为本、诚信经营"的方针，完善服务系统，加强售前、售中、售后服务，对不同地域客户在诸多现场使用产品出现的各种问题及时帮助解决，使用户感到极大方便；

高效服务

高效的服务为公司迎来效益，同时我们以服务促发展，以客户为中心的服务体系，建立健全营销渠道，优化服务流程，改善支撑手段，赢得了广大客户的信任，产品和服务赢得至高市场荣誉；

优质服务

公司推崇5S服务理念，引领服务先进理念，以亲和、细致的服务感动客户，尊重客户，理解客户，持续提供超越客户期望的产品与服务，竭尽所能诚信天下，做客户们永远的伙伴。

服务流程

我们严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的管理、先进的技术创建国内一流的服务企业为目标，制定了规范管理制度，严格过程控制，保证产品质量，达到顾客满意的质量方针，坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售中及售后服务!

1. 尊敬的的用户，不论您有何种需求：只要您拨打湖北中试高测电气控股有限公司统一服务热线 027-83982728 剩下的事有我们来做；

2. 我们的服务专员将会给您提供专业的产品咨询和技术解答；

3. 了解您的诉求，建立产品服务记录，并与您协商确定售后服务方式；

4. 如有需要，我们会第一时间安排专业的技术工程师按与您约定的时间准时到达试验现场；

5. 工程师将向您详细地讲解产品的工作原理和实验操作步骤；

6. 工程师将现场指导您完成整个试验过程，并对您提出的技术问题给予专业的解答；

7. 工程师还会为您购买的武汉中试产品进行全面检测，如有故障，将一并解决；

8. 服务完成后请您对我们的服务提出宝贵的意见或建议，服务信息将同步到售后服务中心；

9. 售后服务中心将积极跟进服务进度，并定期跟踪回访。

售后服务承诺书

一、售前服务承诺

1. 提供专业咨询。在2小时之内答复您提出的专业技术问题；

2. 提供详细资料。在4小时之内将您所需要的技术资料邮出，并争取您能在两日内收到；

3. 提供合理报价。在2小时之内为您提供合理报价；

4. 提供考察接待。随时接待您的考察，并尽力为您的考察工作提供各种便利条件。

二、售中服务承诺

1. 采用全国统一的《工业品买卖合同》与您签订合同和技术协议；

2. 自觉遵守合同法的规定，确保合同及技术协议顺利履行；

3. 竭力按时按量为您提供优质产品，并采用最优运输方式，确保您收到货物完好无缺；

4. 积极与使用人员沟通，尊重用户安排，为用户提供周到的技术支持；

5. 按合同的规定为您提供送检、安装、调试及培训等服务；

6. 无论合同大小，所有客户在价格及服务方面都是公平的。

三、售后限时服务承诺

1. 我们将按照客户的要求提供相关的技术培训和技术资料；

2. 产品有质量问题，三年免费保修，终生维护，有合同约定的按合同约定；

3. 我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障；

4. 对于10公斤以下的仪器，在两日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；

5. 对于10公斤以上的仪器，在三日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；

6. 我们对所销售的设备3年免费维护，终生维修，长期提供备品备件，软件免费升级，有合同约定的除外。

服务相关说明

1. 我公司愿为用户提供各种技术咨询，当好参谋，并提供有关技术资料，如产品样本、图片、产品说明书；

2. 对于用户来电、来函及来人询价访问，我公司将热情接待，及时给予答复；

3. 我公司配有送货专车，对于客户确定合作之后，我们会选择合理的物流送货方式将产品安全送达规定地点；

4. 产品在运送过程中，如果由于运输原因，致使产品损坏，我公司将与用户协商解决办法，直到达到用户满意为止；

5. 产品在货物送达时，经验货如果发现有漏货、错货或短货等数量上问题，在接到通知后，将立即派人到现场进行服务和处理；

6. 在用户使用过程中，如果发现由于我公司方面的责任引起的产品质量问题，我公司在接到通知后，保证在1小时内作出答复；对需要派工程师处理的，保证立即指派技术人员到达现场排除问题，不需要到现场服务的，一定当好参谋，为用户提供最佳处理方案；

7、我公司派人到用户现场服务的，应与用户电话商定到达日期，假如由于某种客观原因，不能如期到达，必须事前通知用户，并说明原因或采取相应措施，保证用户不受损失或把损失降到最低程度。

文件名	更新时间	点击下载
20～300Hz 变频耐压试验仪说明书	2015年05月29日	点击下载
20～300Hz 变频耐压试验仪PDF说明书	2015年05月29日	点击下载

经验库

串联谐振可以用来干什么?
变频串联谐振试验装置主要针对6kV-500kV电力变压器、GIS、开关、母线、套管、互感器等变电站容性设备，6kV-220kV高压交联电缆，出口电压20kV及以下电压等级的电动机/发电机等交流耐压试验，及其35kV、66kV、110kV、220kV、330kV、500kV电压等级CVT升压校验试验。

串联谐振 VS 工频耐压满足大容量被试品耐压试验，体积、重量却比工频耐压小很多，易于搬运

串联谐振 VS 超低频超低频主要针对10kV/35kV这两种规格的电缆，串谐可适用10/35/110/220kV等规格电缆、主变、发电机、CVT、开关等

串联谐振 VS 直高发直流高压发生器施加的“直流耐压”；串联谐振施加的“交流耐压”

为了选择合适的串联谐振设备，请提供以下技术参数
电力变压器：电压等级（如10/35/110/220kV规格等）；最大容量；试验性质（中性点耐压或全绝缘耐压）；单相对地电容量；
电力电缆：电压等级（如10/35/110kV规格等）；最大长度；截面积；
发电机、电动机：电压等级（出口电压或称工作电压）；试验电压（最高耐压值）；单相对地电容量范围（如0.2-0.55uF等）；
GIS：电压等级（或称工作电压）；试验电压（最高耐压值）；间隔数量；。
开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（最高耐压值）。
CVT效验：电压等级（或称工作电压，如35/110/220规格等）；试验电压（最高耐压值）；电容量范围（如0.005-0.02uF）。

串联谐振的相关知识
一、定义
       在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC＝XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。
二、危害性
       发生谐振时，由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。
       品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中，串联谐振将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。
       在R-L-C串联电路中，出现线路端电压和电流同相位的现象叫串联谐振。
       湖北中试高测生产工频串联谐振升压装置(CVT校验用)、工频交流耐压谐振装置、变频谐振耐压试验装置，广泛用于各种高压交联电缆、变压器、发电机、GIS开关、电动机等设备的交流耐压试验。该装置拥有多项关键的国家专利技术，加上引进的部分国际先进技术，设备整体达到了国际先进水平。全傻瓜式操作，全自动试验。
串联谐振电源产品使用中的注意事项
       1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
       2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
       3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
       4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。
       5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。
       湖北中试高测是专业生产串联谐振装置的厂商。其串联谐振产品稳定性、可靠性高，自动调谐功能强大，支持多种试验模式，系统人机交互界面友好，保护功能完善。
串联谐振变压器故障原因及排除
       1、风扇不能启动：
       急停、故障保护、失谐保护后，没有按“故障复位”；
       内部温度过高，功率元件热保护；
       排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。
       2、自动调谐不能完成，找不到谐振点：
      （1）现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点
       原因：回路接地不好，试验回路接线错误，装置某一仪器开路
       排除方法：检查接地装置可靠，接地连接线是否有断开点；
检查励磁变压器的高低压线圈的通断；
检查每一只电抗器的通断；
检查分压器的信号线的通断；
检查分压器的高低压电容臂的通断；
装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
       （2）现象：调谐曲线是一条曲线，有较低的尖峰；
       试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
       原因：电抗器与试品电容量不匹配，没有准确找到谐振点；
试品损耗较高，系统Q值太低；
励磁变压器高压输出电压较低；
       排除方法：将补偿电容器并接入试验回路，加大回路电容量；
尽可能将多只电抗器串联，提高回路电感量；
提高励磁变压器的输出电压；
干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
       如果上述操作全部处理完后，依然不能解决问题，请和湖北中试高测电气控股有限公司联系，不可自行拆卸仪器！

什么是串联谐振？

串联谐振，该系列主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

串联谐振主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。

主要特性：

该系列装置与国内同类产品相比，具有多种关键优势：

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。

2、变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。

3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

串联谐振的特征和产生条件

串联谐振的特征：

（1）电压关系： U R =U U L =U C

当 R 很大时，会出现 U L－U C »U ，所以串联谐振又称电压谐振。

串联谐振在生产中的应用：

（2）阻抗最小，电流最大， U、I同相

（3）在无线电系统中，常用串联谐振在 L、C 上获得较高的信号电压来进行选频；

（4）由于串联谐振要在 L、C 中产生高压；可能造成击穿线圈或电容的危害，因此，在电力工程中应尽量避免串联谐振。

产生串联谐振的条件

X L =X C

变频串联谐振特性及注意事项

变频串联谐振主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。

变频串联谐振装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位的耐压设备。

产品特性：

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。

2、变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。

3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

注意事项:

1 本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2 操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3 为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4 各联接线不能接错，否则可导致试验装置损坏

5 本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

常见故障原因及排除：

风扇不能启动：

急停、故障保护、失谐保护后，没有按“故障复位”；内部温度过高，功率元件热保护；

排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！

自动调谐不能完成，找不到谐振点：

现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点

原因：回路接地不好，试验回路接线错误，装置某一仪器开路

排除方法：检查接地装置可靠，接地连接线是否有断开点；检查励磁变压器的高低

压线圈的通断；

a.检查每一只电抗器的通断；

b.检查分压器的信号线的通断；

c.检查分压器的高低压电容臂的通断；

d.装置自身升压时没有谐振点，还需要检查补偿电容器的通断；如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！

现象：调谐曲线是一条曲线，有较低的尖峰；试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；

原因：电抗器与试品电容量不匹配，没有准确找到谐振点；试品损耗较高，系统Q值太低；励磁变压器高压输出电压较低；

排除方法：将补偿电容器并接入试验回路，加大回路电容量；尽可能将多只电抗器串联，提高回路电感量；提高励磁变压器的输出电压；干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！

串联谐振在电力系统应用中的优点

一.产品主要特点说明：

1.调频及功率元件使用最先进的日本进口的优质元器件；

2.充分利用公司现有资源，完全独立自主开发和设计及生产该设备的所有组成部分：变频电源、励磁变压器、高压电抗器、电容补偿器和高精度电容分压器；

3.具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种功能，可任意切换使用；

4.具备试验电压、加压时间、报警电流整定、报警电压整定、频率范围、起始电压的设置；

5.具备放电保护功能，在试品发生闪络时，或其他原因造成的谐振回路突然失谐，变频控制电源立即自动快速切断输出，并显示保护类型和闪落电压值；

6. 测量显示输出电压、输出频率及加压时间、保护动作类型等相关信息，在试验完成时电压自动下降到零位；

7.大液晶全中文界面平台技术，全触摸屏操作,数据保存.

8. 技术特点要点归纳：

8.1. 先进的数字、功率技术：功率器件采用国外最新推出的集驱动、保护和功率变换为一体的智能功率模块（IPM），极大的提高了整机的可靠性，减少了体积和重量。

8.2. 完备的保护功能：

过电压保护：保护值可设置，动作时间小于1 毫秒；

双重过电流过热保护：大功率器件自身保护和软件保护相结合，动作时间小于10 微秒；

闪络保护：动作时间小于1 毫秒，并可记录下闪络电压值；

零位保护：零电压启动。

8.3. 独特的四种工作模式：

手动试验：手动寻找谐振点并手动升压到所需电压，按键后自动计时；

自动试验：根据设置自动寻找谐振点后自动升到设定电压后自动计时；

自动调谐手动升压：根据设置自动寻找谐振点后，需手动升电压到所需的电压值，按“自动计时” 键后自动计时；

手动调谐自动升压：手动寻找谐振点，根据设置自动升压后自动计时。

8.4.友好的人机接口：

专用的DSP 显示平台，大容量的数据存储器，大屏幕LCD 显示；丰富的帮助应用信息，帮助你现场分析试验发生保护动作时可能出现的问题；可保存200 次测试数据;具有调频时显示频率－电压波形曲线，直观的观察到是否寻找到谐振点；扫频范围可以在规定范围内任意设定，扫频方向可以向上向下任意选择，方便用户操作；对于那些需要在50Hz 条件进行试验的试品（比如发电机），我们采用了调频调感技术，我们的电抗器电感值可以根据试验需要进行适当调节，压紧装置可以保证降低在通电时电抗器的噪音；

8.5.独特的结构设计：调频电源控制箱的接入和输出采用插接和螺丝连接两种方式，安全、方便、可靠、美观精致；

电抗器采用独特的环氧浇注工艺，防潮防颠震；

整体色彩和外型由专业的设计公司专门设计，美观大方。

二，串联谐振电源在电力系统应用中的优点：

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/5-1/10。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流，击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

串联谐振的优点

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

高压绝缘耐压试验

变压器测试仪器

二次回路测试仪器

电缆/避雷器测试

SF6/蓄电池检测

技术文章

服务与支持

产品案例

销售市场

旗下站点

20～300Hz 变频耐压试验仪

产品简介

产品别称

产品特征

经验库

推荐产品
