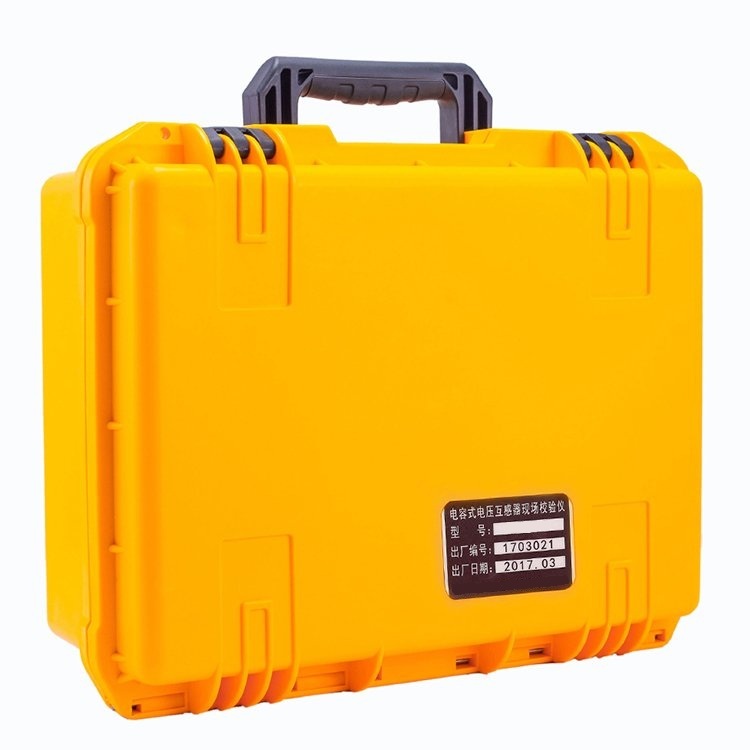

ZSCR-9500电容式电压互感器现场校验仪

  • 适用于电力试验中对电压互感器的误差(比差、角差)的测量,具有在低电压情况下测量出高电压工作情况下的实际误差,单台设备即可满足现场电磁式与电容式电压互感器误差的测量
  • 参考标准:JJG 314-2010
    • 具有极性、变比、接线检查功能
    • 一次接线完成全部测试,提高工作效率
    • 无需升压源、标准互感器、负荷箱,采用了电压互感器负荷曲线外推法原理

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介


对GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时,测试接线复杂,所需的设备种类繁多,而且设备都很笨重,现场搬运非常困难。电容式电压互感器现场校验仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差,单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6kV/100V、6kV/ /100V/ 、10kV/100V、10kV/ /100V/ 、35kV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想,采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统,人性化彩色触摸屏操作,人机界面直观、方便。

产品别称

电容式电压互感器现场校验仪、GIS电磁式与电容式电压互感器现场测试仪、GIS电磁式与电容式电压互感器现场校验仪、电容式电压互感器校验仪、电容式互感器现场校验仪

产品特征

1、无需升压源、标准互感器、负荷箱,采用了电压互感器负荷曲线外推法原理,单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器(CVT)的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程。
2、单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器(CVT)误差(比差、角差)的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3、具有极性、变比、接线检查功能。
4、一次接线完成全部测试,提高工作效率,避免操作失误对人身及仪器的损伤,确保安全。
5、具有测试速度快、处理信息量多和存储容量大(可存储百万条数据)的特点。内存为16G,可以存储百万组数据。
6、测试仪采用了变频技术、数字化处理,现场抗干扰能力强。
7、测试过程大电压不超过4kV,并采取各种保护措施,确保人身安全及设备安全、可靠。
8、测试过程操作简单。
9、电容式电压互感器现场校验仪采用WINCE系统,人性化彩色触摸屏操作,同时也可使用鼠标操作仪器,人机界面直观、方便。
10、电容式电压互感器现场校验仪具备双USB通讯口,可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11、电容式电压互感器现场校验仪内附接线图,简单、直观,现场使用对照接线即可保证一次性正确完成测试接线,减少准备工作时间。

ZSCR-9500 电容式电压互感器现场校验仪参数

环境条件

温度

5~40)℃

相对湿度

<80%25℃)

海拨高度

<4500m

电源频率

50±0.5Hz

被测电压互感器类型

GIS电磁式(PT)、电容式电压互感器(CVT)

误差测量准确度

0.05%

分压比测量准确度

0.5%

分压电容测量准确度

2%

直流电阻测量准确度

0-0.1Ω

3%

0.1-50

1%

内部标准电压互感器部分

变比范围

6kV/100V6kV/3 /100V/3

10kV/100V10kV/3 /100V/3

35kV/100V35kV/3 /100V/3

110kV/100V110kV/3 /100V/3

220kV/100V220kV/3 /100V/3

准确度等级

0.02%

校验仪检定部分

电压范围

0-100V (百分表误差 0.5%

比差

0.001%-3% 100V

角差

0.00-50′(100V

误差

X=±(2%×X+2%×Y±2 个字)

Y=±(2%×X+2%×Y±2 个字)

导纳

0.1ms-99.9ms

误差

X=±(2%×X+2%×Y±2 个字)

Y=±(2%×X+2%×Y±2 个字)

外形尺寸(mm

496*394*185

重量(kg

14.0

附件

1

主机

1

2

黑色耐磨护套四芯线航空插头(仪器专用)

1

3

黑色耐磨护套两芯线航空插头(仪器专用)

1

4

红色高压线

1

5

黑色高压线

2

6

透明接地铜线

1

7

/黑测试夹

4

8

电源线

1

9

保险管(220V/5A)

3

10

说明书

2

11

出厂报告

1

12

合格证

1
