ZSCT-9300电流互感器现场校验仪

  • 测量电流互感器的比差和角差,还可测量电流1%~200%间任意百分比的比差和角差
  • 参考标准:JJG 313-2010
    • 测试范围:5A/5A~50000A/5A或5A/1A~8000A/1A
    • 测量电流互感器误差、电位差法测量电压互感器误差功能于一身,进行各种测量数据的存储和打印
    • 采用递推法测量电流互感器误差

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载
  • 行业配套

产品简介


1、电流互感器是电力系统计量装置的重要组成部件,其精度直接影响计量装置对用户电费计量的准确性;因此对电流互感器的定期检测是电力部门必须要做的工作;目前国内传统的互感器检定方法大多采用比较测差法,即在进行检定互感器时,将被检互感器二次接负荷(常用负荷箱代替),与同变比的标准互感器进行比较,由升流(升压)器给二者提供一次电流(电压),而二者的二次差流(差压)信号输入校验仪,由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法,需要大电流(电压)电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A,电源设备容量高达数十千伏安,体积庞大,且接线困难,在现场检定互感器很不方便。

2、针对以上这种情况,我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备ZSCT-9300电流互感器现场校验仪;

3ZSCT-9300电流互感器现场校验仪是在详细分析互感器的数学模型的基础上开发出的互感器测试仪,在进行互感器检定时,不需要调压器、大电流升流器和标准互感器及负荷箱,只需带上本仪器就可按国家标准测量电流互感器的比差和角差,还可测量电流1%~120%间任意百分比的比差和角差;可直接测量电流互感器和电压互感器的变比;可定性的测量电压互感器的比差和角差;可现场测量电流和电压互感器的实际二次负荷,检定特别方便。

4ZSCT-9300电流互感器现场校验仪采用高精度、自动线性调节的直流和交流电源;高速、高可靠性的数字处理模块;高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。另外,仪器还具有人性化的人机界面,提示接线和操作,且具有任何测量参数保存和测量结果打印的功能。

产品别称

电流互感器现场校验仪、电流互感器测试仪、电流互感器现场测试仪、电流互感器现校仪、全自动电流互感器测试仪、全自动电流互感器试验仪

产品特征

1ZSCT-9300 电流互感器现场测试仪同时具有递推法(递推法0.05级,取代传统六合一)测量电流互感器误差、电位差法测量电压互感器误差功能于一身,方便现场开展计量装置现场检定工作。

2 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。

3、内部具有相当于被测电流互感器同变比的标准电压互感器,其准确度可以达到0.05级,准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。

4、采用接近工频的异频功率电源测试,防止现场工频电磁辐射和串联干扰。

5、测量范围宽,可以至5A/5A~50000A/5A5A/1A~8000A/1A

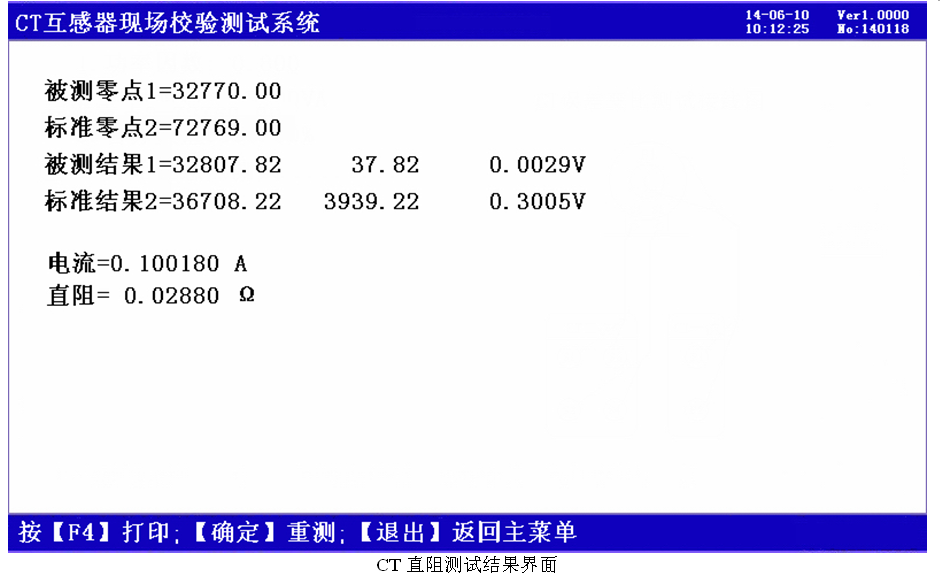

6、具有电流互感器变比、二次绕组直阻测试功能。

7、采用800×480高分辨率大屏幕彩色液晶显示,具有人性化的界面及操作设计,使操作变的更加方便、快捷。

8、采用精准的软件算法,测量数据的准确性进一步提高。

9、具有智能判断外接线状况,提示接线错误、变比、极性错误等。

10、自动对测试数据进行化整,并判断是否超差,超差数据显示高亮色,并且窗口右下角显示超差,对互感器的数据特性直观明了。

11、直接出具现场检定结论,合格或超差。

12、大规模存贮器可存储现场测试数据多达2000条。

13、配备微型打印机,现场可将测试数据打印出来;也可以采用RS232USB接口连接电脑将数据上传后通过管理软件打印数据证书。

14、采用工程塑料模具机箱防震、防压,保障现场操作人员的安全和设备安全。

ZSCT-9300 电流互感器现场校验仪参数

1、电流互感器误差测量部分

整机准确度:被测电流互感器误差限值的1/3

测试范围:5A/5A~50000A/5A5A/1A~8000A/1A

二次电流为5A的互感器额定一次电流范围

5

7.5

10

15

20

25

30

40

50

60

75

80

100

120

150

160

200

250

300

315

400

500

600

630

750

800

1000

1200

1250

1500

1600

2000

2500

3000

3150

3200

4000

5000

6000

6300

二次电流为1A的互感器额定一次电流范围

5

7.5

10

15

20

25

30

40

50

60

75

80

100

120

150

160

200

250

300

315

400

500

600

630

750

800

1000

1200

1250

1500

1600

2000

2500

3000

3150

3200

4000

5000

6000

6300

注:二次电流为1A的电流互感器,通过等安匝测量方法变比可至50000A/1A

其它末在表中出现的电流互感器变比的测试方法如下:

使用等安匝法测试电流互感器,例如:需测试1000A/5A的互感器,请您将仪器配套的测试线将被测电流互感器穿心两匝,然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。

同理其它变比使用以下处理方法:

额定一次(A

穿心匝数

仪器一次电流(A

80

2

40

120

2

60

8000

2

4000

12000

2

6000

被测电流互感器工作范围: 1%~200

二次负荷:2.5VA300VA COSφ0.11.0

被检电流互感器准确度范围:1.00.50.5S0.20.2S

电阻、导纳测量误差≤5.0

测量范围: R0.00Ω20.0Ω  Y0.000mS100.0mS

2、仪器消耗功率:20VA

3、仪器准确度等级:0.05S

测试范围:5A/5A~50000A/5A5A/1A~8000A/1A

附件

1

主机

1

2

包装箱

1

3

一次测试线(2芯护套线,芯红黑)

1

4

二次测试线(同色平行线,红黑各1)

2

5

测试钳(红黑各1

2

6

全封闭鳄鱼夹20mm(红12)

3

7

保险管(2A)

2

8

电源线

1

9

接地线

1

10

打印纸

2

11

说明书

1

12

出厂报告

1

13

合格证

1
