ZSMG-3000 三钳相位伏安表

  • 同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等
  • 参考标准:GB/T 7676.5-2017
    • 测相位频率相序时电流幅值:2mA~20A
    • 测相位频率相序时电压幅值:10V~600V
    • 相位:0.0°~360.0°

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载
  • 行业配套

产品简介

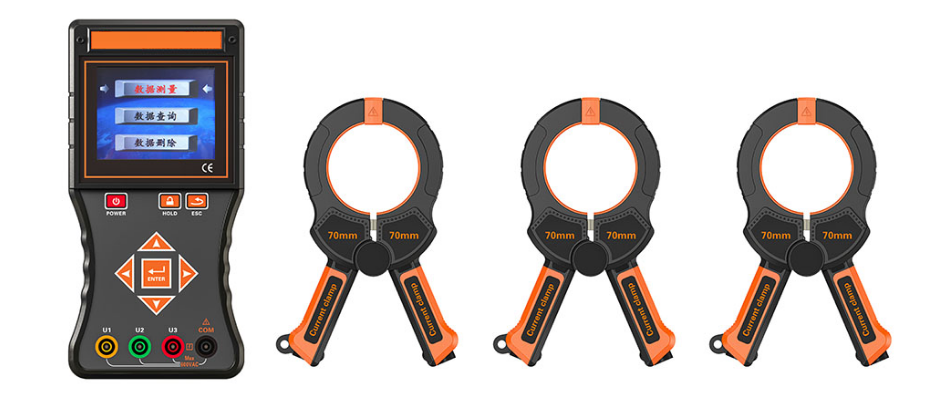

ZSMG-3000三钳智能相位伏安表是一款专为现场测试的多功能智能仪表,由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏,图形菜单界面显示,向量图指示,一目了然。电流钳一体化手柄设计,便于操作,非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下,同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种安全、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。

产品别称

智能型数字三相相位伏安表、多功能数字三相相位伏安表、三钳数字相位伏安表、数字相位伏安表、数字三钳相位伏安表

产品特征

基准条件和工作条件

1

影响量

基准条件

工作条件

2

环境温度

23℃±1

-10℃~40

3

环境湿渡

40%60%

80%

4

信号波形

正弦波

正弦波   β=0.01

5

信号频率

50HZ±1HZ

45HZ65HZ

6

仪表工作电压

8.4V±0.5V

9V±1V

7

测相位频率相序时电流幅值

1A±0.1A

2mA20A

8

测相位频率相序时电压幅值

100V±10V

10V600V

9

测功率功率因数时电流幅值

1A±0.1A

20mA20A

10

测功率功率因数时电压幅值

100V±10V

10V600V

11

外电场、磁场

应避免

12

被测导线位置

被测导线处于钳口的近似几何中心位置

一般规格

功能

同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等

电源

DC 8.4V大容量可充锂电池,USB充电接口,充满电连续工作约10小时

额定电流

180mA Max

显示模式

3.5寸真彩液晶屏显示

仪表尺寸

长宽厚:196mm×92mm×54mm

钳口尺寸

φ7.5mm×13mm

采样速率

3/

量程

交流电压:0.00V600V

交流电流:0.0mA20A

相位:0.0°~360.0°

频率:45.00Hz65.00Hz

有功功率:0.0W12kW

无功功率:0.0VAR12kVAR

视在功率:0.0VA12kVA

功率因数:-1+1

电流矢量和:0mA60A

分辨率

电压:AC 0.01V

电流:AC 0.1mA

相位:0.1°

频率:0.01Hz

有功功率:0.1W

无功功率:0.1VAR

视在功率:0.1VA

功率因数:0.001

电流矢量和:1mA

精度

(基准条件下)

电压:±(0.5%量程)

电流:±(0.5%量程)

相位:±1°(工作条件下的相位误差:10mA20A为±3°;10mA以下±6°)

有功功率:±(1.0%量程)

无功功率:±(1.0%量程)

视在功率:±(1.0%量程)

    率:±(1.0%量程)

功率因数:±0.03

相序

正相U1U2U3I1I2I3光标从左往右顺次闪烁

反相U1U2U3I1I2I3光标从右往左顺次闪烁

检测速率

2/

数据保持

测试中按HOLD键保持数据,“HD”符号显示

数据存储

99

充电接口

USB充电接口

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

背光功能

有,背光亮度可调节

电压检测

当电池电压低于6.5V时,电池电压低符号显示,提醒给电池充电

仪表质量

主机:350g(带电池)

电流钳:170g×3

总质量:约1.35kg

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

输入阻抗

测试电压输入阻抗为:1MΩ

耐压

仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟

绝缘

仪表线路与护套外壳之间≥100MΩ

结构

双重绝缘,带绝缘防振护套

适合安规

IEC61010-1 CAT 600VIEC61010-031IEC61326,污染等级2

附件清单

1

主机

1

2

电流钳

3

3

测试线

4

4

USB充电器、充电线

1

5

锂电池(仪表内)

1

6

采样器

1

7

手动开关

1

8

脉冲表测试线

1

9

通讯软件

1

10

通讯线

1

11

仪表箱

1

12

说明书

1

13

出厂报告

1

14

合格证

1
