ZSQB-C智能全功能互感器综合校验仪

  • 用于PT、CT的误差及阻抗、导纳测试
  • 参考标准:GB20840.1,GB20840.2 GB20840.3
    • 采用320×240点阵液晶
    • 先进独特电路和DSP技术完美结合
    • 全中文操作界面,界面美观

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介

智能型互感器校验仪用于PT、CT的误差及阻抗、导纳测试。满足国家JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。智能型互感器校验仪是我公司为了更好地适应互感器现场校验的环境特点而开发的新一代互感器现场校验装置。仪器在保持准确性和稳定性前提下,在准确度等级、智能化程度方面有了进一步提高。仪器在设计时引入了一些新的思想,采有了一些新的技术。倒如:通有平台技术、电池电源技术等。使用户在使用该仪器时感到更加方便、快捷、高效。

产品别称

互感器校验仪、互感器现校仪、全自动互感器校验仪、全自动电流互感器校验仪、全自动电压互感器测试仪、互感器现场校验仪、电流互感器现场校验仪、电压互感器现场校验仪

产品特征

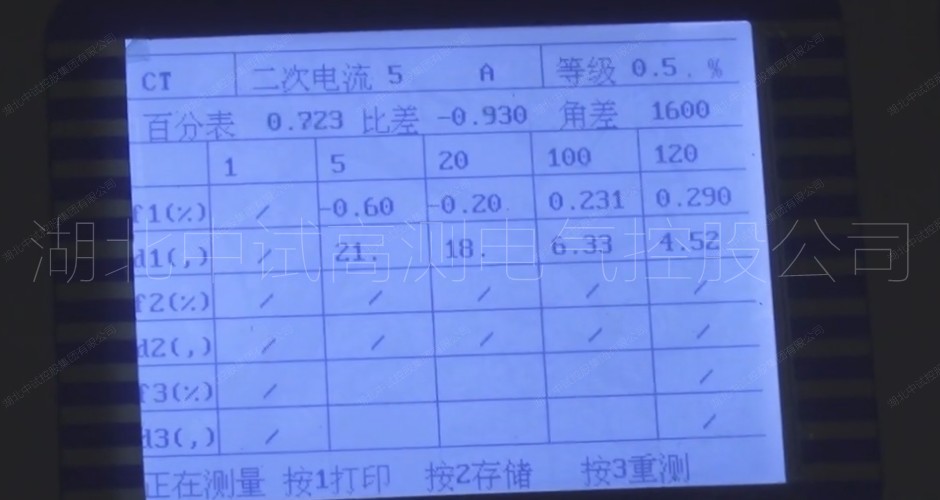

1、智能型互感器校验仪采用320×240点阵液晶,可视范围大,带长寿命背光照明,方便使用;
2、全中文操作界面,界面美观;
3、百分表、比差、角差采用特大字体显示,方便用户观测;
4、本公司生产的智能型互感器校验仪完全满足JJG314-1993和JJG314-1994要求,自动采样;
5、自动判断极性错误,变比错误;
6、上位机软件具有虚拟仪器开放功能;
7、彻底解决S级测量问题;
8、自动切换量程;
9、采用先进独特电路和DSP技术完美结合,彻底解除阻容移相电路不稳定的问题;
10、功耗:<15VA(不带微型打印机);
          <25VA(带微型打印机);
11、谐波抑制比:>40db;
12、外形尺寸(长×宽×高):260×350×150mm3;
13、重量:6kg

参数

设备使用环境 温度:5℃~40℃ 相对湿度:<80%(25℃时)
海拔高度:<2500m
电源频率:50Hz±0.5Hz 电源电压:220V±5V
测量范围 同相分量(%):0.0001~200.0 分辨率:0.0001
正交分量(分):0.001~700.0 分辨率:0.001
阻抗(Ω):0.0001~20.0 分辨率:0.0001
导纳(ms):0.0001~20.0 分辨率:0.0001
基本误差 同相分量 ΔX=±(X×2%+Y×2%)±Dx(有1级可选)
正交分量 ΔY=±(X×2%+Y×2%)±Dy(有1级可选)
"X"、"Y"——仪器的显示值
"Dx,Dy"——仪器的量化误差
Dx=2,Dy=5
百分表 2级(有1级可选)
工作范围 电流 (1%~149%)In (In =5A)
(5%~149%)In (In =1A)
电压 (5%~149%)Un (Un =100V,150V,100V/)
(5%~149%)Un (Un =100V/3)
工作负荷 电流 TO对TX<0.12Ω cosΦ=1
电压 a对x<0.25VA (100V)
极性错误指示 当工作电流(电压)达到额定电流(电压)的5%以上,误差超过180%时,应有极性指示。
注意:如果大于额定工作电流(电压)的10%以上,仍未出现应有的极性指示,说明有故障,请不要再增加电流(电压),以免烧坏仪器。
变比错误指示 当工作电流(电压)达到额定电流(电压)的5%以上,误差超过30%而小于180%时,应有变比错误指示。
绝缘和耐压试验及说明 端子TX()端子相通
电源插座对外壳能承受1.5kV,1min耐压

附件清单

序号







1

主机

1

2

电源线

1

3

保险管

2

4

联机线

1

5

光盘

1

6

线包

1

7

打印纸

2

8

说明书

1

9

出厂报告

1

10

合格证

1
