ZSFA-106 互感器特性综合测试仪(2500V/1000A)


  • 全自动化的CT、PT特性测试仪器,输出容量大,功能全,非常适用于各种规格的CT和PT作现场试验和校验
  • 参考标准:GB20840.1,GB20840.2 GB20840.3
    • CT/PT比差、角差测量,输出电流、电压,2500V,1000A
    • AC220V和AC380V自适应供电
    • 支持U盘转存试验数据,全触摸操作,可实时显示试验曲线,即时观测试验情况

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介


1、CT/PT比差、角差测量,输出电流、电压,2500V,1000A,CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线,CT/PT变比比差等结果参数。

2、ZSFA-106 互感器特性综合测试仪,是湖北中试高测电气控股公司经过大量的市场调研、通过严格的专业测试和权威部门鉴定认证之后投放市场的新一代革新型CT、PT测试仪器。装置采用高性能数据处理器和微机控制架构、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。

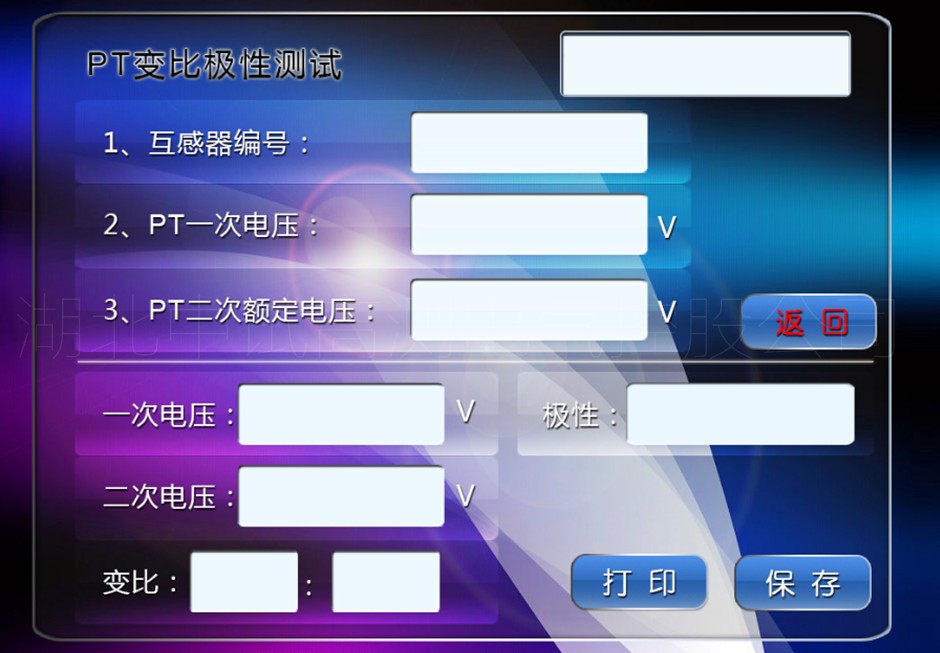

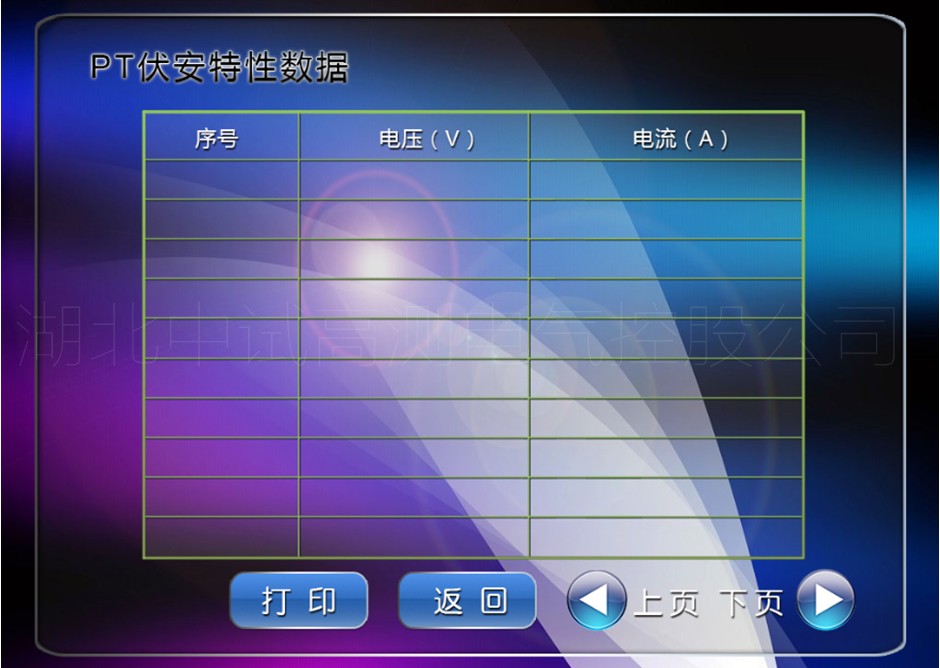

3、ZSFA-106互感器伏安特性综合测试仪是一款全自动化的PT、CT特性测试仪器,仪器可以完成的试验包括: CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线,CT/PT变比比差等结果参数。该仪器对试验数据自动采集、分析、存储和打印,也可通过U盘存储。采用8寸彩色大屏,高分辨率800*600,全触摸操作,可实时显示试验曲线,即时观测试验情况,以便试验人员实时判断试品故障。试验报告除给出精细的试验曲线外,还列出根据优选数系排列的试验数据,并且注明试验时间和打印时间,因此可作为原始试验数据资料保存。该产品由于输出容量大,功能全,非常适用于各种规格的CT和PT作现场试验和校验。

产品别称

CTPT互感器特性综合测试仪、CT、PT互感器比差角差参数测试仪、CT、PT二次测试仪、CPT互感器特性综合测试仪、CPT互感器比差角差测试仪、CTPT互感器比差角差参数仪

产品特征

1、全自动型测试仪
只需设定最高输出电压和最大输出电流,仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%5%误差曲线,并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤,极大的提高了测试效率。试验结果可以储存在仪器内,可以现场打印、存储后打印,也可用U盘拷贝传至电脑处理打印。操作快捷、简单、方便,容易掌握。
2 输出保持
具有升压保持功能,用于计量检测及二次交流耐压试验。具有升流保持功能,用于二次回路检查。
3、真有效值采样
所有电压、电流信号均为真有效值采样,请用真有效值表进行校证。
4、单一电源,操作方便
仅需单一输入电源,AC220V,摒弃个别厂家的还需要380V电源才能够达到技术要求的落后手段。
5U盘保存
试验的数据可通过U盘传至PC机,由PC进行处理,显示、打印、存储数据及曲线报告,极大地方便了用户整理报告。
6、日期和时钟
仪器自带有系统时间,试验时装置自动记录测试时间,以便于测试记录的存储与查看。
7、不接触测试,安全性高

全微机化装置,设定完成后完全不需人工接触,仪器全自动进行测试。可使测试人员远离高压电路,确保测试人员安全。
8、输出容量大
单机输出功率大,交流电压输出高达2500V,电流输出短时可达25A;最大电流600A机型为600A1000A机型为1000A
9、自带大屏幕8寸彩色触摸LCD、全汉化图形界面
屏幕的分辨率高达1024*768,清晰度高,全彩色触摸操作国内领先,测试时直接显示伏安曲线图、试验记录数据,直观方便。面板自带打印机,可随时打印曲线图及测试数据。
10、触摸屏操作
采用我公司独创的触摸技术进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便,使用寿命长。
11、超大容量的数据存储
单机各个功能试验可存储200组测试数据,数据掉电永久不会丢失,可试验完毕调出打印或上传至电脑保存、打印。仪器还具有单机U盘数据存储功能,将现场测试数据保存到U盘上,做到现场测试记录无限量保存。
12、产品优势及特点

本测试仪相比别家的产品在质量上,特别是带载能力上有明显的提高,整个回路的导线长度最大到9米,这个数据大大优于国内其他厂家的8米甚至更少,主要是测试仪内部的升流器容量很足,铁芯质量要大,线路优化所致。
本测试仪支持把U盘转存的数据拷贝到电脑上位机软件里面去然后再进行编辑的能力,市面上一般的测试仪厂家都没有上位机软件,本公司配有上位机软件。

ZSFA-106互感器伏安特性综合测试仪参数

CT试验

PT试验

伏安特性曲线

伏安特性曲线

曲线拐点自动计算

曲线拐点自动计算

5%10%误差曲线

5%10%误差曲线

变比、极性

变比、极性

比差、角差测量

比差、角差测量

二次侧回路负载测试

二次侧回路负载测试

二次绕组交流耐压

二次绕组交流耐压

二次直流电阻测试

二次直流电阻测试

一次通流测试

/

电源输入电压

AC 220V

分辨率

CT伏安特性试验

二次电流,二次电压

02500V020A

0.1V1mA

CT变比,比差角差试验

一次侧电流

01000A(600A)

0.1A

二次额定电流

5A1A

1mA

CT二次回路负载

二次电流

5A1A

1mA

二次回路阻抗

010Ω

0.01Ω

CT一次通流

一次侧电流

0600A

0.1A

PT伏安

特性试验

输出电压

0200V

0.1V

输出电流

010A

1mA

PT变比,比差角差试验

一次侧电压

02500V

0.1V

二次额定电压

100V,100/V ,100/3V

1mV

测量精度

伏安特性试验

< 0.5%

5%10%误差曲线

< 1%

变比试验

< 0.5%

比差角差试验

< 1%

二次回路负载测试

< 0.5%

装置电源电压

AC 220V  5060Hz

工作环境温度

-10 - +50

测试仪主机体积

500mm*310mm*375mm

测试仪主机重量

40kg

附件

1

主机

1

2

光盘

1

3

电源线

1

4

测试线

1

5

地线

1

6

打印纸

2

7

U

1

8

出厂报告

1

9

说明书

1

10

合格证

1
