ZSYD-G 工频耐压试验装置 （110kV • 220kV）

产品简介

参考标准：DL/T 848.2-2018·机电部试验变压器ZBK-41006-89

ZSYD-G 工频耐压试验装置（110kV•220kV）

作用：工频耐压试验装置是鉴定电力设备绝缘强度的严格、有效和直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。对各种电器产品、电气元件、绝缘材料等进行规定电压下 的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

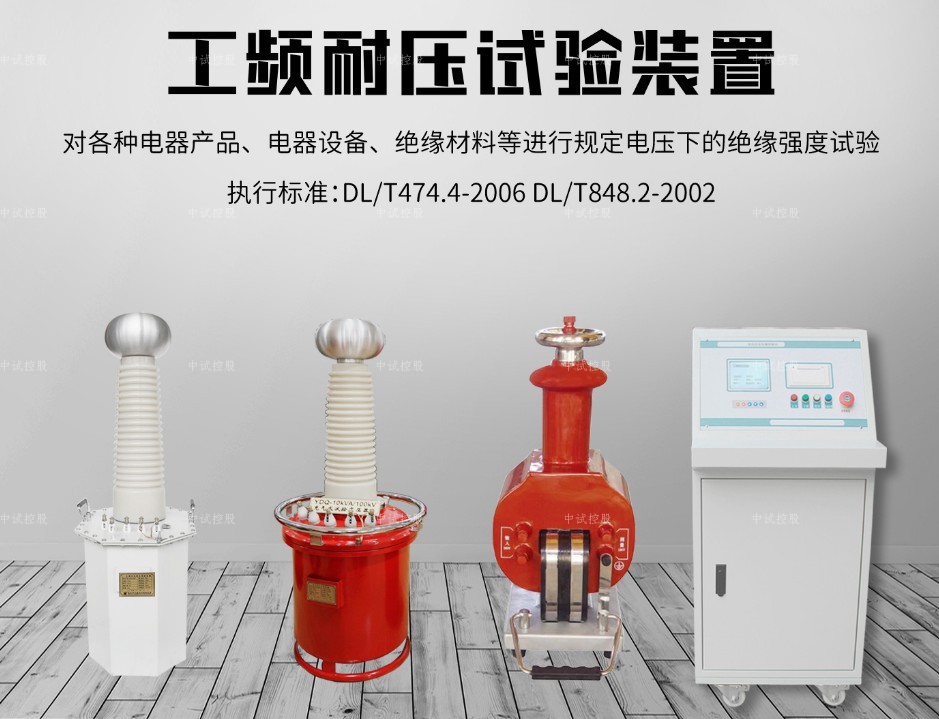

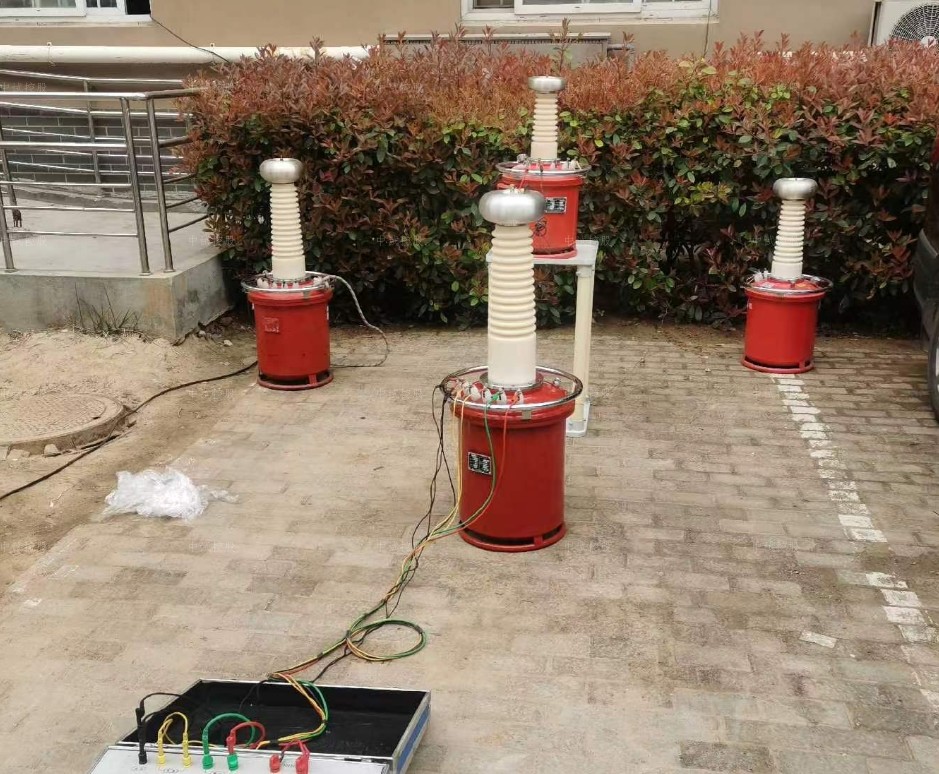

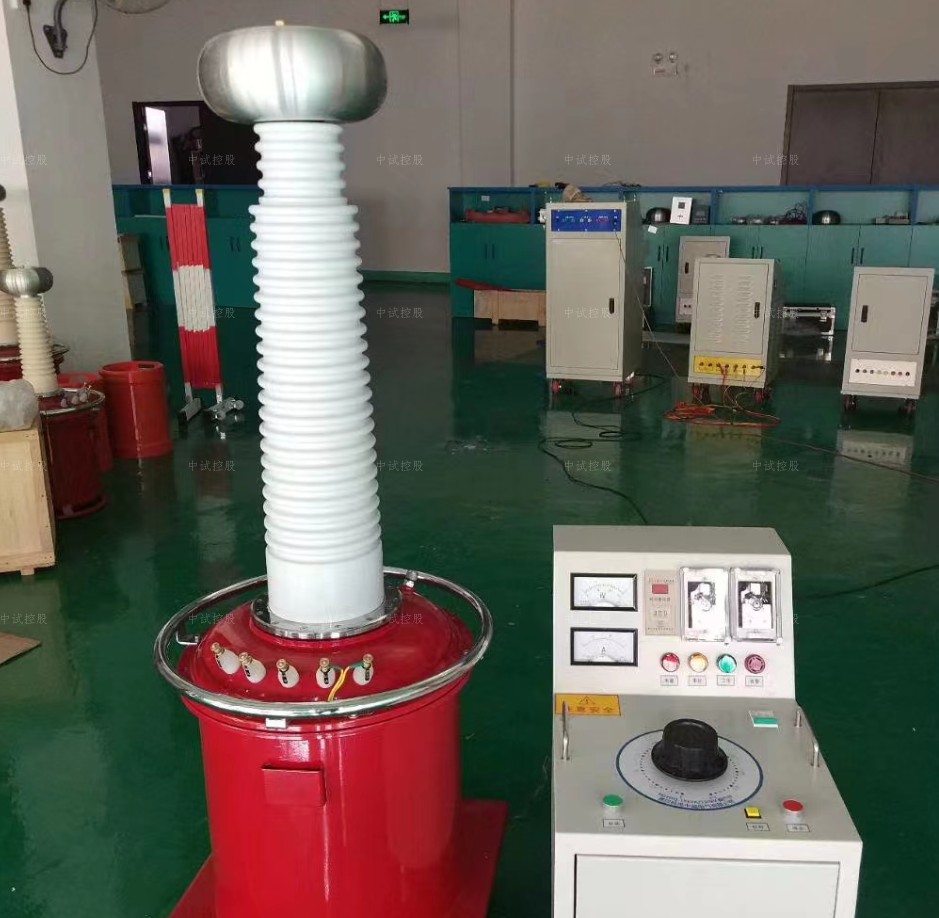

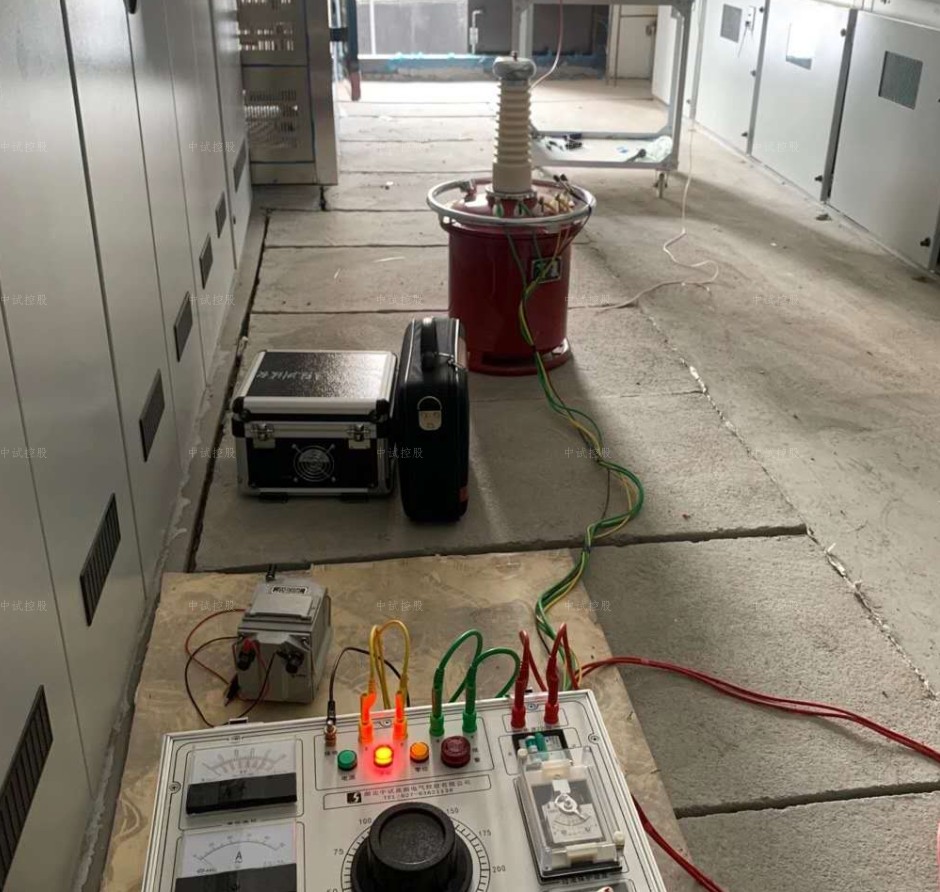

1·成套组成：试验变压器+控制升压部分
2·试验变压器类别：油式、气式、干式
3·控制部分类别：箱式、台式、柜式、一体式
4·控制部分操作方式：手动、电动、智能

产品别称

工频耐压试验装置，工频耐压试验装置，工频高压耐压试验装置，工频耐压试验机，工频耐压试验仪，工频高压耐压试验仪

产品特征

1.ZSYD-G 工频耐压试验装置可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器；
2.高压电压、电流、低压电流、时间，4路测量方式；
3.手动操作方式，提高了产品的安全性、可靠性；
4.实时显示高压电压、高压电流、低压电流和时间，显示直观明了；
5.具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能；
6.完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能；
7.采用新型时间继电器，计时范围更广（1S～99H）；
8.采用新型电流继电器，更较精确、更可靠，确保人身及设备安全；
9.试验容量在5kVA以上，采用移动式控制箱；
10.试验容量在20kVA（含）以上，采用移动式控制台；
11.支持交直流两用功能，AC/DC显示可切换；
12.配备串级变压器和双高压变压器，实现不同电压等级的耐压试验；
13.还可定做电压微调功能，用于互感器校验系统的升压升流精密调节；
14.双重过流保护,测试更安全：超过设定高低压电流任-电流时自动切断电压输出, 降压回零,并发声光报警；
15.安全零位检测：具有回零检测功能,回零确定后方可进行下一步操作,安全可靠；
16.适用局放试验：可与无局放试验变压器配合,作为局放系统的操作部分,系统局放小于5pc；
17.绝缘阻抗检测功能：具有绝缘阻抗检测功能,直接反映被试品绝缘强度；
18.超强适应能力：精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境；
19.阻抗电压：12%；
20.输出电压波形：工频、正弦波；
21.表面温升：< 55°C；
22.空载损耗：0.2%~0.35%；
23.允许运行时间：1小时间续运行时间连续。

可按客户要求定制不同的规格
1、输入电压：AC220V（380）±10% 50Hz±1
2、输出电压：AC 0～250（430）V
3、输出高压：0～500kV
4、输出电流：0～1000mA
5、输出容量：0～500kVA
6、计时范围：0～999S
7、环境温度：－20℃～50℃
8、电压精度：≤1.5% (F.S)
9、电流精度：≤1.5% (F.S)

可选配件
1.交直流分压器:50、100、150、200kV
2.保护球隙:Q—50、100、150、200、250、500
3.直流微安表:1999uA
4.放电棒:70、140、210kV
5.保护水阻
6.高压滤波电容:0.01μF~0.1μF，40~300kV
7.电力专用测试线包
8.折叠式小推车: 150、300型
9.绝缘支架: 50、100、200、300kV
10.标准试油杯: 400ml
11.高压验电器: 10、35kV

试验变压器制作工艺
1、产品采用一次压制而成高压套管
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题
3、睡式铁芯设计,有效提高产品的抗震性
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题
5、产品均可通过1.1倍感应耐压试验
6、绝缘油采用无色透明克拉玛依原装油
7、高低压线采用高强度聚酯、无氧铜杆漆包线
8、铁芯采用全新武钢二硅冷轧硅钢卷片

教你如何选择试验变压器
选择试验变压器时，提醒您主要考虑以下几点：
（1）电压：依据试品的要求，首先选用具有合适电压的试验变压器，使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。其次应检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。
（2）电流:试验变压器的额定输出电流In应大于被试品所需的电流Is，即In>Is。被试品所需的电流可按其电容估算，Is=Us w Cx，其中Cx包括试品电容和附加电容。
（3）容量:根据试验变压器输出的额定电流及额定电压，便可确定试验变压器的容量，即P=UnIn。
根据部颁标准规定，我国试验变压器电压等级有：5、10、25、35、50、100、150、300kV等；容量等级：3、5、10、25、50、100、150、200kVA等。
由计算结果，查部颁标准即可选出所需要的试验变压器。
例如：配电变压器的电压等级和容量是10kV、1000kVA，碰到的试品又基本上是10kV的，就可选择50kV、5kVA的试验变压器，因为10kV、1000kVA的配电变压器的出厂试验电压为35kV，交流试验电压为30kV；同时又可满足10kV绝缘子以及高压开关柜的试验（试验电压为42kV）和10kV电缆的直流试验（直流电压为60kV，对应的交流电压为42.83kV）的要求。在试验容量方面，一台10kV、1000kVA的被试变压器，其充电时的电容电流在30~35kV试验时约为80~110mA，因为35kV×110mA<5kva，因此5kva能满足要求。又如一台35kv、2000~4000kva的变压器，当试验电压在72~85kv时的电容电流约为150~260ma，6000~8000kva的约为300~420ma，10000kva的约为800~1000ma等，此时所选试验变压器的容量必须大于上述试品电容电流所对应的容量。一般认为，试验变压器容量为被试品（电力变压器）容量的5‰。
