ZSYDQ 充气式试验变压器


  • 用于各种高压电气设备、绝缘材料进行工频或直流高压下的绝缘强度试验
  • 参考标准:DL/T 848.2-2018,DL/T 474.4-2018
    • 防泄漏及散热新型技术,抗电磁干扰,重量上减轻了65%
    • 电压等级:10kV~300kV·容量范围:1~500KVA
    • 交流、交直流、交流串级、交直流串级

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载
  • 行业配套

产品简介

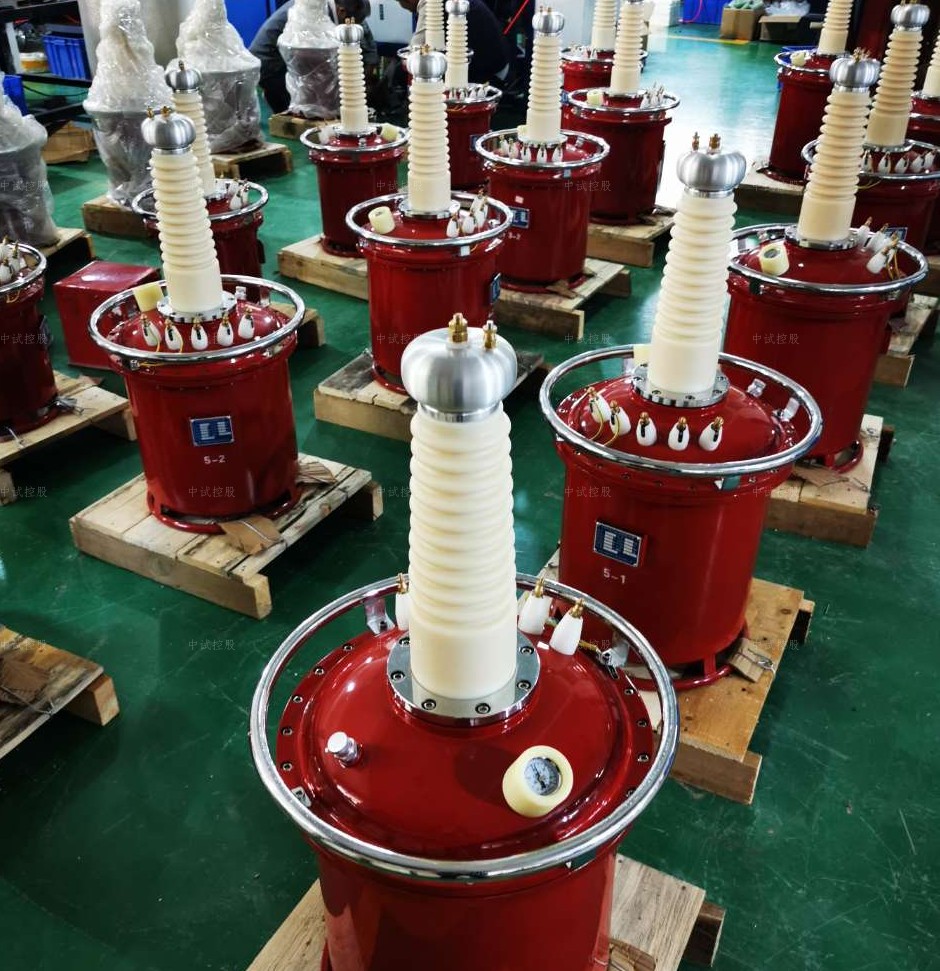

ZSYDQ充气式试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。
湖北中试高测电气控股有限公司经过多年的努力,研究成功了充气式试验变压器,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台充气式交流试验变压器的电压等级可达500KV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用。

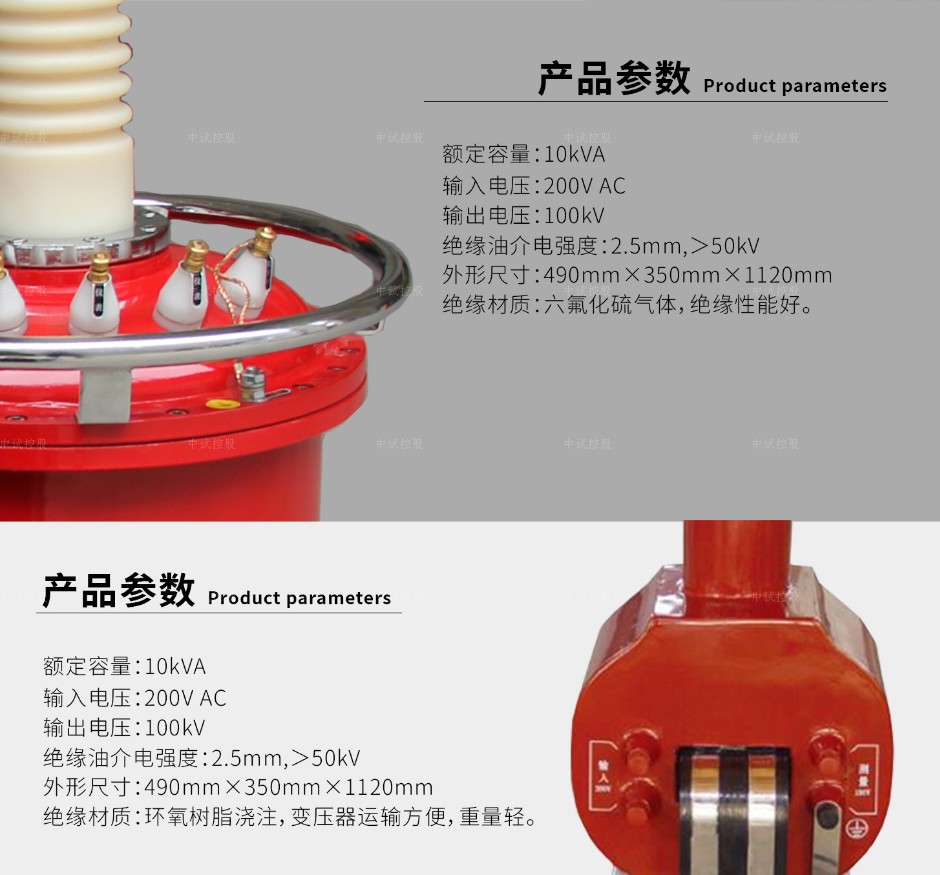

电压等级:10kV300kV
容量范围:1500KVA
空载电流:7%
阻抗电压:8%
产品类型:交流、交直流、交流串级、交直流串级

产品别称

ZSYDQ交直流SF6气体试验变压器,充气式试验变压器、高压耐压试验装置,电力高压试验变压器,超轻型高压试验变压器,高压试验变压器

产品特征

1、该充气式试验变压器体积小,重量轻(比同等级油浸试验变压器轻40%-65%);
2、洁净,无油污,勿需维护;
3、不受恶劣气候环境影响,现场搬运勿须静止即可做试验;
4、绝缘强度明显高于油浸试验变压器,电晕极小。 (控制部分可以定做过压保护和过流保护,即双保护功能)
5、类别:交流、交直流、交流串级、交直流串级。双重过流保护,测试更安全
6、超过设定高低压电流任一电流时自动切断电压输出,降压回零,并发声光报警
7、安全零位检测:具有回零检测功能,回零确定后方可进行下一步操作,安全可靠
8、适用局放试验: 可与无局放试验变压器配合,作为局放系统的操作部分,系统局放小于5pc
9、绝缘阻抗检测功能:具有绝缘阻抗检测功能,直接反映被试品绝缘强度
10、超强适应能力: 精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。

制作工艺
1、产品采用一次压制而成高压套管
2、睡式铁芯设计,有效提高产品的抗震性
3、产品均可通过1.1倍感应耐压试验
4、高低压线采用高强度聚酯、无氧铜杆漆包线
5、铁芯采用全新武钢二硅冷轧硅钢卷片。


规格型号 容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入 变比(高/仪) 温升℃(30分钟)
电压(V) 电流(A)
ZSYDQ-1.5/50 1.5 50 30 200 7.5 500 10
ZSYDQ-3/50 3 50 60 200 15 500 10
ZSYDQ-5/50 5 50 100 200 25 500 10
ZSYDQ-10/50 10 50 200 200 50 500 10
ZSYDQ-20/50 20 50 400 400 53 500 10
ZSYDQ-30/50 30 50 600 400 79 500 10
ZSYDQ-50/50 50 50 1000 400 12 500 10
ZSYDQ-5/100 5 100 50 200 25 1000 10
ZSYDQ-10/100 10 100 100 200 50 1000 10
ZSYDQ-20/100 20 100 200 400 53 1000 10
ZSYDQ-30/100 30 100 300 400 79 1000 10
ZSYDQ-50/100 50 100 500 400 132 1000 10
ZSYDQ-20/150 20 150 133 400 53 1500 10
ZSYDQ-30/150 30 150 200 400 80 1500 10
ZSYDQ-50/150 50 150 333 400 132 1500 10
ZSYDQ-100/150 100 150 667 400 263 1500 10
ZSYDQ-50/200 50 200 250 400 132 2000 10
ZSYDQ-100/200 100 200 500 400 263 2000 10
ZSYDQ-150/200 150 200 750 400 395 2000 10
ZSYDQ-200/200 200 200 1000 400 526 2000 10
ZSYDQ-300/200 300 200 1500 400 790 2000 10
ZSYDQ-50/300 50 300 170 400 132 3000 10
ZSYDQ-100/300 100 300 333 400 263 3000 10
ZSYDQ-150/300 150 300 500 400 395 3000 10
ZYDQ-200/300 200 300 667 400 526 3000 10
ZSYDQ-300/300 300 300 1000 400 790 3000 10

采用的工作原理?
把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的控制箱,经自耦调压器调节电压输入YDQ充气式试验变压器初级绕组,根据电磁感应原理,在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值-工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压,其幅值是工频高压有效值的2倍。

能连续运行多长时间?
1.充气式交流试验变压器额定使用条件下应满足下列要求:
1)周围环境温度:-20℃~+40℃
2)相对温度小于85%。
3)安装地点无严重影响变压器绝缘的气体、蒸气、化学性积尘,污垢及其它爆炸性介质的场所。
4)充气式交流试验变压器使用时应使其输入电压逐步升高且应在输出端串入足够的保护电阻,切忌高压状态下断合设备。
2.该变压器允许运行时间。
在额定容量的额定电压下,充气式试验变压器连续运行不得超过半小时,每次工作时间间隔为工作时间的5-10倍,以保证变压器的充分散热,在额定电压和额定电流的三分之二的工况条件下允许长期连续运行。







































































































     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车











     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车

服务理念

湖北中试高测电气控股有限公司始终坚持"精心打造精品、优质回报客户"的宗旨,并严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制,将销售服务工作纳入企业管理范畴,坚持常抓不懈;

主动服务

公司作为领先高新技术企业是电力检测仪器和高压试验设备的研制厂商,是电力、水利、石油、铁路、矿山等相关领域试验解决方案产品的供应商。用心去感知,帮助客户降低成本、提高效率。满足客户的服务期望,不断引导、开发和创造客户消费需求;

差异化服务

公司细分供电系统、发电系统、用电单位和科研院所等,精心设计针对性营销服务方案,打造具有竞争力的客户和业务品牌。秉承"服务为本、诚信经营"的方针,完善服务系统,加强售前、售中、售后服务,对不同地域客户在诸多现场使用产品出现的各种问题及时帮助解决,使用户感到极大方便;

高效服务

高效的服务为公司迎来效益,同时我们以服务促发展,以客户为中心的服务体系,建立健全营销渠道,优化服务流程,改善支撑手段,赢得了广大客户的信任,产品和服务赢得至高市场荣誉;

优质服务

公司推崇5S服务理念,引领服务先进理念,以亲和、细致的服务感动客户,尊重客户,理解客户,持续提供超越客户期望的产品与服务,竭尽所能诚信天下,做客户们永远的伙伴。


服务流程

我们严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的管理、先进的技术创建国内一流的服务企业为目标,制定了规范管理制度,严格过程控制,保证产品质量,达到顾客满意的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务

1. 尊敬的的用户,不论您有何种需求:只要您拨打湖北中试高测电气控股有限公司统一服务热线 027-83982728 剩下的事有我们来做;

2. 我们的服务专员将会给您提供专业的产品咨询和技术解答;

3. 了解您的诉求,建立产品服务记录,并与您协商确定售后服务方式;

4. 如有需要,我们会第一时间安排专业的技术工程师按与您约定的时间准时到达试验现场;

5. 工程师将向您详细地讲解产品的工作原理和实验操作步骤;

6. 工程师将现场指导您完成整个试验过程,并对您提出的技术问题给予专业的解答;

7. 工程师还会为您购买的武汉中试产品进行全面检测,如有故障,将一并解决;

8. 服务完成后请您对我们的服务提出宝贵的意见或建议,服务信息将同步到售后服务中心;

9. 售后服务中心将积极跟进服务进度,并定期跟踪回访。



售后服务承诺书

一、售前服务承诺

1. 提供专业咨询。在2小时之内答复您提出的专业技术问题;

2. 提供详细资料。在4小时之内将您所需要的技术资料邮出,并争取您能在两日内收到;

3. 提供合理报价。在2小时之内为您提供合理报价;

4. 提供考察接待。随时接待您的考察,并尽力为您的考察工作提供各种便利条件。

二、售中服务承诺

1. 采用全国统一的《工业品买卖合同》与您签订合同和技术协议;

2. 自觉遵守合同法的规定,确保合同及技术协议顺利履行;

3. 竭力按时按量为您提供优质产品,并采用最优运输方式,确保您收到货物完好无缺;

4. 积极与使用人员沟通,尊重用户安排,为用户提供周到的技术支持;

5. 按合同的规定为您提供送检、安装、调试及培训等服务;

6. 无论合同大小,所有客户在价格及服务方面都是公平的。

三、售后限时服务承诺

1. 我们将按照客户的要求提供相关的技术培训和技术资料;

2. 产品有质量问题,三年免费保修,终生维护,有合同约定的按合同约定;

3. 我们保证在15分钟内进行电话指导,由您自行排除设备的简单故障;

4. 对于10公斤以下的仪器,在两日内排除故障或提供新的设备供您暂时使用,直到损坏设备修好为止;

5. 对于10公斤以上的仪器,在三日内排除故障或提供新的设备供您暂时使用,直到损坏设备修好为止;

6. 我们对所销售的设备3年免费维护,终生维修,长期提供备品备件,软件免费升级,有合同约定的除外。


服务相关说明

1. 我公司愿为用户提供各种技术咨询,当好参谋,并提供有关技术资料,如产品样本、图片、产品说明书;

2. 对于用户来电、来函及来人询价访问,我公司将热情接待,及时给予答复;

3. 我公司配有送货专车,对于客户确定合作之后,我们会选择合理的物流送货方式将产品安全送达规定地点;

4. 产品在运送过程中,如果由于运输原因,致使产品损坏,我公司将与用户协商解决办法,直到达到用户满意为止;

5. 产品在货物送达时,经验货如果发现有漏货、错货或短货等数量上问题,在接到通知后,将立即派人到现场进行服务和处理;

6. 在用户使用过程中,如果发现由于我公司方面的责任引起的产品质量问题,我公司在接到通知后,保证在1小时内作出答复;对需要派工程师处理的,保证立即指派技术人员到达现场排除问题,不需要到现场服务的,一定当好参谋,为用户提供最佳处理方案;

7、我公司派人到用户现场服务的,应与用户电话商定到达日期,假如由于某种客观原因,不能如期到达,必须事前通知用户,并说明原因或采取相应措施,保证用户不受损失或把损失降到最低程度。


     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
文件名 更新时间 点击下载
ZSYDQ 充气式试验变压器说明书 2014年04月13日 点击下载
ZSYDQ 充气式试验变压器PDF说明书 2014年04月13日 点击下载
