中试控股技术研究院鲁工为您讲解：倍频发生装置

ZSDBF-15KVA 多倍频感应耐压试验装置

触摸方式调节电压可实现本装置的多倍频试验电压输出
步长可以实时调节，任意选择1V、2V、5V、10V

参考标准：DL/T 848.4-2004

多倍频感应耐压试验装置：多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验我中试控股的感应耐压试验装置采用微机控制

中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。

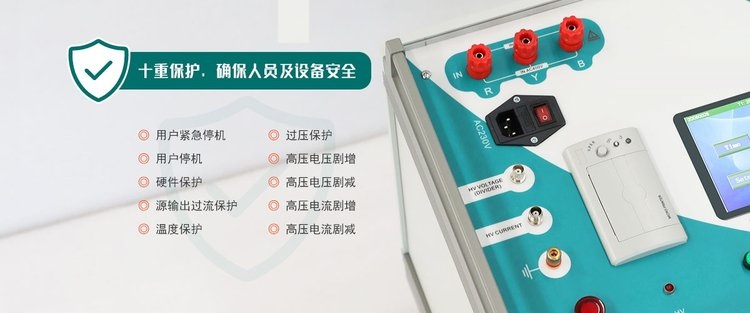

仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

ZSDBF-15KVA 多倍频感应耐压试验装置技术指标

工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%

供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz

                          如用AC220供电，功率减半

输出频率                  30Hz～200Hz   调节细度0.1 Hz

输出电压                  0～400V正弦波

输出功率                  15KW

最大输出电压              400V

最大输出电流              35A

电压最小分辨率            0.01V

电流最小分辨率            0.001A

电压电流精度              ±1%

外形尺寸（mm）            570（长）×400（宽）×350（高）

中试控股仪器重量                  约44kg

中频无刷励磁同步发电机组

  同步发电机组基本原理接线如下图所示。

同步发电机机组基本原理接线图

M——异步感应电动机；G——无刷中频同步发电机；T——升压变压器；

L1——铁芯电抗器；L2——空心电抗器（可用阻波器代替，用于增大补偿电抗的容量）

图中，电源装置

同补偿电抗器、中间升压变压器

以及必要的外围测量设备联合使

用。电源主要由三相异步电动机和无刷励磁的中频同步发电机组

成中试控股中频发电机组，再配以启动、控制、测量和保护系统组成。其工作原理为中频发电机

发出定频率(250Hz)的单相或三相交流电能，经中间变压器升压，同时用补偿电抗器

来调整补偿被试变压器的电容性电流，以获得所需的试验电压。这种工作原理和方式可以

得到所需频率的试验电压，电网电源仅用来驱动发电机组和提供直流励磁电源，使试验电

源与电网电源实现隔离，从而消除了试验回路来自电网系统的干扰，无刷励磁方式也大大

降低了电源本身的干扰水平，因此在做感应耐压的同时，也可进行局部放电测量。

感应分压器主要有两种使用状态：可作为分压器使用或与标准电压互感器级联使用. 下面分别对这两种使用状态进行说明。

      1.使用感应分压器校电压互感器（作分压器使用）

感应分压器校验电压互感器接线图

      使用感应分压器校验电压互感器时，按上图连线，一般感应分压器相对被检电压互感 器准确度而言，标准的误差可以忽略不计，从电压互感器校验仪上可直接读出被检电压互 感器的示值。 （感应分压器效验误差值多为经过折算到一次的误差值，所以要精确求出被检互感器的误 差值时，需要将感应分压器所给误差示值进行折算后作为标准修正值进行修正。）

      2.与标准电压互感器级联校被试电压互感器

标准电压互感器与感分级联校验被试电压互感器接线图

      以上为标准电压互感器与感分级联校验被试电压互感器接线图，如果标准电压互感器与被试电压互感器额定变比不同时，可以用标准电压互感器与感 应分压器级联，测出被检电压互感器的误差。

三倍频感应耐压装置通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。此次中试定制30KVA倍频试验变压器采用分体式结构，试验变压器与控制台自成一体，方便试验过程中配合被试品随时移动位置

多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验；

中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

感应耐压测试仪的作用

在电力行业中，每个仪器的作用都各有不同，随着现代社会的发展，仪器更新迭代飞速的今天，中试控股小编就带大家来认识感应耐压测试仪的作用：

本产品是中试控股轻型试验专用配套设备，该测试仪具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、开关厂家、铁路等需要电力维修部门的必备设备。

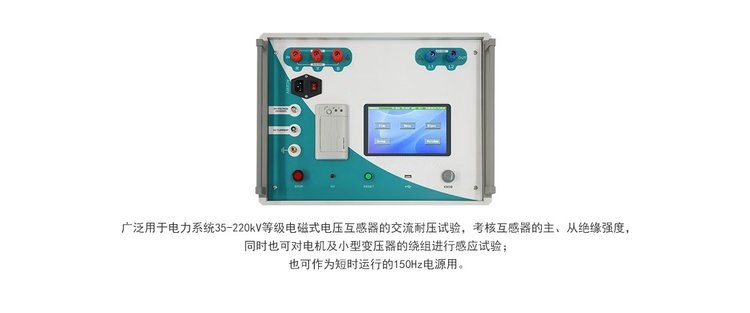

ZSSBF三倍频感应耐压仪是根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。

三倍频感应耐压仪产品特征

1、中试控股的三倍频变压器操作简单、性能可靠

2、能很好地满足变压器、互感器感应耐压的需要

二、技术参数

1、输入电压             380V              50HZ

2、输出电压             0-500V（可调）    150HZ

3、输出电量             5KVA

4、空载运行时间         ≤5分钟

5、负载运行时间         40-60S

使用条件

1、环境温度：0--40℃

2、海拔高度：<100M

3、相对湿度：<85%

4、使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及性和腐蚀性介质。
          以上关于感应耐压测试仪的作用已讲解完毕

感应耐压试验装置使用介绍

  对于感应耐压试验装置(别称三倍频发生器)来说，它是考核电压互感器电气强度的一个重要项目，同时这样一个实验装置它也是进行冲击试验前后所要进行的一个审查项目过程。它是通过外施电压来检查主源的电气强度。关于这部分电气强度也就是实施高压的时候仅仅对一次及两次对地连接的电阻有绝缘强度，但是对于使用的其他的段间，层间没有实验电击作用。中试控股所以在进行实验之前需要确认对于这个高压是否对其它段的实验装置有电压作用，这种检验方法装置，也就是我们所说的感应耐压试验装置它的本质目的。

对于感应耐压试验装置，它主要的用途是用于检测电压互感器匝数之间是否存在角缘关系，同时它们是否存在着短路等问题。因为在我们做高压的相关实验时，由于进行绝缘耐压试验的高压值大于互感器其它的额定电压值，此时的铁芯因为密度直线上升而导致它过热，因此会导致融化击穿，而导致互感器的损坏。

也正是因为这种原因导致互感器的损坏也就导致了我们在实验中不知道互感器它发生了短路现象，因此需要这种事情装置来为我们进行实验操作，通过仪器的装置检测来检测出是否出现了问题，像我们普通的肉眼是无法分辨出它是否发生了损坏，所以得借助这种感应耐压试验装置仪器的方法来进行探测。根据这种仪器我们还可以针对不同地短路可能进行实验探测，而通常情况下关于互感器他的短路有两种可能，在实验操作前的实验检测操作中我们可以均距这两种可能进行相关的操作来检测是否发生了短路了屋后我们才能够进行下一步的实验步骤。
