中试控股技术研究院鲁工为您讲解：输电线路故障综合测试仪（老品牌）

ZSXL-Z 输电线路异频参数测试仪(高配分体）

超强的抗感应电压能力
一体化结构，体积小、重量轻
参考标准： DL/T 741-2010

输电线路异频参数测试仪：随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性

针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。

主要技术参数
1使用条件 -20℃～50℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 发电机≧3KW
4电源输出 最大输出电压 AC250V
电压精度 0.5%
电流精度 0.5%
最大输出电流 8A
输出频率 45Hz、55Hz
5测量范围 电容 0.01～30μF
阻抗 0.01～400Ω
阻抗角 -180°～+180°
6测量分辨率 电容 0.0001μF
阻抗 0.0001Ω
阻抗角 0.0001°
7测量准确度 电容：     ≥1μF时，±1%读数±0.01μF；
           ＜1μF时，±2%读数±0.01μF；
电阻：     ≥1Ω时，±1%读数±0.01Ω；
           ＜1Ω时，±2%读数±0.01Ω；
阻抗角：   ±0.2°(电压＞1.0V）；
±0.3°(电压:0.2V～1.0V)；
8抗干扰电流 30A
9抗感应电压 10KV
10外型尺寸 550（L）×430（W）×530（H）
11存储器大小 200 组  支持U盘数据存储
12重    量 60 Kg

输电线路异频参数测试系统的注意事项如下：
1、连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；
2、仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成；
3、在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备安全。

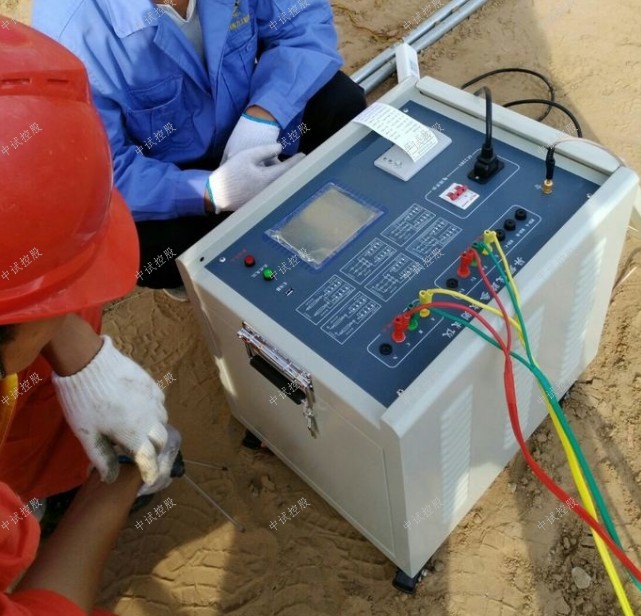

输电线路异频参数测试系统接线和拆线的步骤：
        测试接线和拆线操作请按照下述步骤进行：
        1.将被测试线路的引下线可靠接地；
        2.将输电线路异频参数测试系统保护地（裸铜线）可靠接入大地；
        3.将输电线路异频参数测试系统测试线连接至被测试线路的引下线；
        4.开始测试前打开线路引下线的接地；
        5.所有测试完成后，将线路引下线可靠接地；
        6.拆除输电线路异频参数测试系统测试线；
        7.拆除接地线（裸铜线）；
        8.恢复被测线路状态。
电阻R：反映线路通过电流时产生的有功功率损失（热效应）；
电抗X（电感L）：反映载流线路周围产生的磁场效应；
电导G：反映电晕现象产生的有功功率损失；
电纳B（电容C）：反映载流线路周围产生的电场效应。
输电线路工频参数测试系统
是发电站、变电站等现场或实验室测试各种高压输电线路参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。
测量变压器的空载损耗，负载损耗，零序阻抗，电压有效值，电压平均值，电流，功率，功率因数，频率，主变压器低电压阻抗测量（检查绕组变形）等相关参数。
自动波型畸变校正，电压校正，电流校正，温度校正，无须任何手工计算。
在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器和电流互感器。
本仪器测量精度高，重复性好，测量结果可直接存储，仪器内置不掉电存储器，可长期保存测量结果，并可随时查阅。
特有的触摸式屏幕，中文提示菜单，点中所选项目，即进入相应的功能测试状态，直观方便。
具有RS-232接口，可以外接打印机或与计算机通讯。试验接线简洁明了，按相色对号入座，方便快捷。
不掉电日历，时钟功能。
如需测三相空载按相应键进入。

电力系统由发电厂（发电机、升压变）、220-500kV高压输电线路、区域变电站（降压变压器）、35-110kV高压配电线路（用户、降压变压器）和6-10kV配电线路以及220V380V低压配电线路组成。

其中高压输电线路、低压配电线路是连接发电、供电、用电之间的桥梁，极其重要！

输电线路工频参数包含线路的正序电容、零序电容、正序阻抗、零序阻抗、线路间的互感电抗和耦合电容测量；

下面中试控股详细介绍小变压器防雷方法解析



 变压器利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。



   变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、 单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器 试验变压器 转角变压器 大电流变压器励磁变压器 。



 变压器根据不同的需求分为大型变压器和小型变压器，并入电网运行的小电站的升压变压器(容量<1000kVA)，一般采用连接组别为Y／Y0的配电变压器代替。



(1)禁止对接地土壤施加食盐等来减小土壤电阻率。因为食盐对接地体具有严重的腐蚀性，在加食盐后，接地电阻可能达到要求，甚至很小，但时间长了，接地电阻远远大于规定值。雷击时，由于反击而烧毁变压器。



(2)测试接地电阻。每年雷雨季节前(2～3月)对变压器接地电阻进行测试，遇不符合规定值的，及时采取措施，同时检查防雷设施，尤其要注意引下线在土壤交界处和所有接头处的检查，使其达到要求。为了减小侧量误差和确保人身安全，应在断开接地引下线的情况下测量接地电阻值。



(3)正确设置避雷器。配电变压器上可能出现正、逆变换波的过电压，为了防止雷击10kV线路造成变压器损坏，对Y／Y0或Y／Y接线的配电变压器，均应在其高低压侧各装设一组阀型避雷器。实践证明，避雷器越靠近配电变压器，防雷效果越好。可将高低压侧避雷器安装在变压器顶盖边上，再将变压器外壳、避雷器引下线和变压器中性线连接在一起后，三者共同接地。接地引下线应采用截面积为25mm2的铜绞线(或钢绞线)，且长度应达到最短，这样作用在配电变压器上的雷击过电压近似于避雷器的残压，减轻了击穿变压器绝缘的危险性。



(4)定期校试避雷器。为了起到保护变压器免遭雷击的目的，对于100kVA及以土的配电变压器，每年校试避雷器一次，且接地电阻值不得大于4Ω；100kVA以下的避雷器，每两年校试一次，且接地电阻值不得大于10Ω；对于不合格者应及时进行处理。



下面中试控股详细介绍配置母子变压器的计算方法







   理论研究证明，变压器容量与负载之间的匹配，当变压器的铜铁损相等时，运行最经济。负荷率β=50%～70%。长期以来，人们认为负荷率低于40%不经济，需要更换容量较小的变压器来提高产值。常用的节电计算方法是

ΔP=PD0-PX0 (1)

式中 PD0，PX0——原来与更换后的变压器空载损耗。

这种计算方法虽然简单但不严密，其主要原因是忽略了变压器的铜损。大容量变压器有功损耗计算公式：

ΔP D=PD0+βD2XPDK (2)

小容量变压器的有功损耗计算公式

ΔP X=PX0+βX2XPXK (3)

式中 PD0、PX0——大、小变压器的空载损耗kW

PDK、PXK——大、小变压器的短路损耗kW

βD、βX一一大、小变压器的负荷率与容量之间的关系是

βX/βD =SDE/SXE (4)

式中SDE、SXE分别为大、小变压器的额定容量







    将(4)式代入(3)式

    再用(2)减去(5)式得更换变压器的节能公式

由(6)式名出，(1)式是(6)式的一种βD2 =0时的特殊形式，即没有考虑铜损。

很显然，(6)式的第三项永远是一个负值。证明如下：



ΔP呈负值，其物理意义就是更换的变压能器不节能。因为ΔP仅与βD有关，对(6)式求βD的导数



因而ΔP有极大值存在。令(ΔP)’=0得βD =0即

ΔP的极大值=PD0—PX0此即为传统的节能计算公式(l)的形式。

再讨论ΔP何时为正值



(8)式就是更换变压器部时必须遵循的基本原则.遵循这个原则，更换变压器后才是节能的。附图是SL7-100/10为例更换各种变压器时，节能值ΔP与负荷率的变化曲线的示意图。它是一族以y轴为对称轴的抛物线的一半。

曲线示意：当更换容量小对100kVA的任何一台变压器时，节能ΔP最大值是负荷率βD=0时.ΔP的位随βD的增大而减小，没有极小值。凡在(8)式的范围内变化时永远为正值。即表示节能。超出此范围就是费能。下面中试控股详细介绍如何选择变压器容量



本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。





     我们在平时选用配电变压器时,如果把容量选择过大,就会形成“大马拉小车”的现象。这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。

对于供电照明、农副业产品加工等综合用电变压器容量的选择，要考虑用电设备的同时功率，可按实际可能出现的最大负荷的1.25倍选用变压器的容量。

根据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采用调容量变压器。调容量变压器是一种可以根据负荷大小进行无负荷调整容量的变压器,它适宜于负荷季节性变化明显的地点使用。

对于变电所或用电负荷较大的工矿企业，一般采用母子变压器供电方式，其中一台（母变压器）按最大负荷配置，另一台（子变压器）按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。针对农村中某些配变一年中除了少量高峰用电负荷外，长时间处于低负荷运行状态实际情况，对有条件的用户，也可采用母子变或变压器并列运行的供电方式。在负荷变化较大时，根据电能损耗最低的原则，投入不同容量的变压器。





对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器的容量。一般电动机的启动电流是额定电流的4~7倍,变压器应能承受住这种冲击,直接启动的电动机中最大的一台的容量,一般不应超过变压器容量的30%左右。应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期及时停运，减少电能损失。
