中试控股技术研究院鲁工为您讲解：高压线路参数测试仪

ZSXL-Y输电线路异频参数测试系统

测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量)
DSP数字信号处理器为内核
参考标准： DL/T 741-2010

输电线路异频参数测试系统：集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。输电线路是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。结构形式，输电线路分为架空输电线路和电缆线路。输电线路试验为离线检测和在线检测，运用带电作业或其他作业方式对杆塔本体、基础、架空导地线、绝缘子、金具及接地装置等的运行状态进行检测，可以对线路运行状态及可靠性提供评估依据，对线路状态检修提供可靠的分析数据，对线路事故、故障的原因进行分析判断及提前防范的作用。

提高高压输配电线路质量的措施
首先需仔细勘察高压输配电线路附近的地形、地质情况，根据实际情况及时调整高压输配电线路基础工程的施工方案。目前高压输配电线路的基础通常都是由钢筋混凝土结构浇筑而成，所以，在进行基础工程施工时，首先进行的工作是对该地区附近的岩石环境进行勘探，根据岩石的分布情况合理调整施工方案。

同时，要对施工材料的质量进行检查，确保材料的质量符合相关标准，然后，在施工过程中，要适当应用相关工艺技术，合理运用施工方法，规范施工技巧，并且要在后期施工过程中做好养护工作，为以后工作的开展提供更好的条件。
其次，要选择刚度和强度都符合标准的杆塔，适当运用杆塔施工技巧，从而，提高杆塔施工的质量。在受力的情况下，只有杆塔的刚度和强度符合标准，才可以确保其形变程度在规定的范围以内。

在施工之前，可以对杆塔进行试验，对齐施加一定的压力，然后，观测其形变程度，做好相关记录，最后，分析记录的数据，看是否符合相关标准。只有在实验结果达标的情况下，杆塔才可以投入使用。
最后，在架线的过程中，要根据高压输配电线路区域的地形情况合理地设计架线线路，从而，实现线路辐射区域的最大化。架线施工时，首先要选择质量合格的电线，这样才能确保电线能够承受住外界环境的考验。除此之外，要根据我国居民分布的情况，对高压配电线路进行合理的路线设计，这样可以在最大程度上扩大电力辐射的区域。

参数
仪器供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
影响高压输配电线路运行安全的因素
人为破坏因素
人为破坏是造成高压输配电线路损坏的原因之一，其发生的原因主要是未认识到高压输配电线路的重要性。人为破坏大多是间接破坏，包括在高压输配电线路附近植树造林、工程施工等，前者会增加高压输配电线路火灾发生概率，后者则会造成地基破坏，杆塔倒塌引起线路断裂；

此外，也有小部分人为获取私利，盗取地下电缆。
自然环境因素
自然环境因素是影响高压输配电线路运行安全的重要因素，尤其在一些恶劣天气下，高压输配电线路容易被损坏

常见的问题有：当遇到冰雪天气时，导线、杆塔上凝结冰霜，增加了导线、杆塔上的垂直荷载，容易造成导线的短路、断裂，严重者会发生杆塔倒塌；当遇到雷电天气时，空旷地洼地区的高压输配电线路易发生雷电现象，引发断电问题。

电力系统由发电厂（发电机、升压变）、220-500kV高压输电线路、区域变电站（降压变压器）、35-110kV高压配电线路（用户、降压变压器）和6-10kV配电线路以及220V380V低压配电线路组成。

其中高压输电线路、低压配电线路是连接发电、供电、用电之间的桥梁，极其重要！

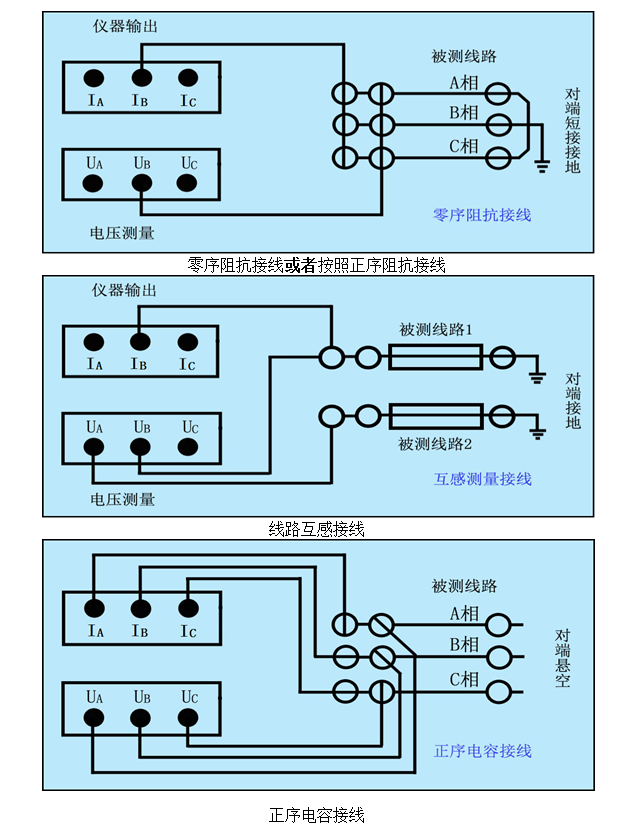

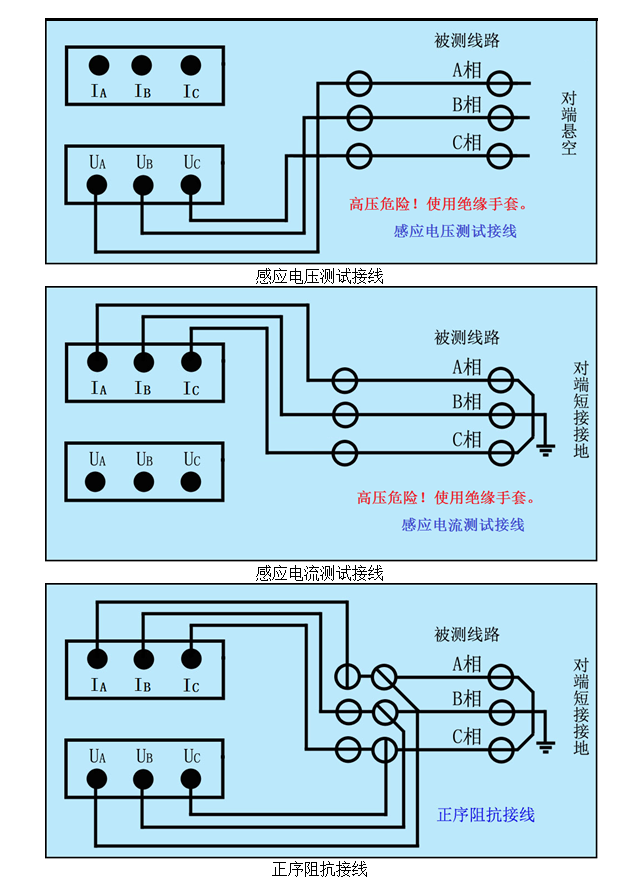

输电线路工频参数包含线路的正序电容、零序电容、正序阻抗、零序阻抗、线路间的互感电抗和耦合电容测量；
