中试控股技术研究院鲁工为您讲解：变频线路参数测试仪

ZSXL-Y输电线路异频参数测试系统

测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量)
DSP数字信号处理器为内核
参考标准： DL/T 741-2010

输电线路异频参数测试系统：集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。输电线路是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。结构形式，输电线路分为架空输电线路和电缆线路。输电线路试验为离线检测和在线检测，运用带电作业或其他作业方式对杆塔本体、基础、架空导地线、绝缘子、金具及接地装置等的运行状态进行检测，可以对线路运行状态及可靠性提供评估依据，对线路状态检修提供可靠的分析数据，对线路事故、故障的原因进行分析判断及提前防范的作用。

测试技术完全满足以下规程、标准中对架空电力线路的工频参数测量项目的要求。
《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》
《110千伏及以上送变电基本建设工程启动验收规程》
《DL/T559-94   220-500kV电网继电保护装置运行整定规程》
《GB50150-2006电气装置安装工程电气设备交接试验标准》
输电线路工频参数测试服务，可满足测量测量35-500kV高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设)的工频参数等。

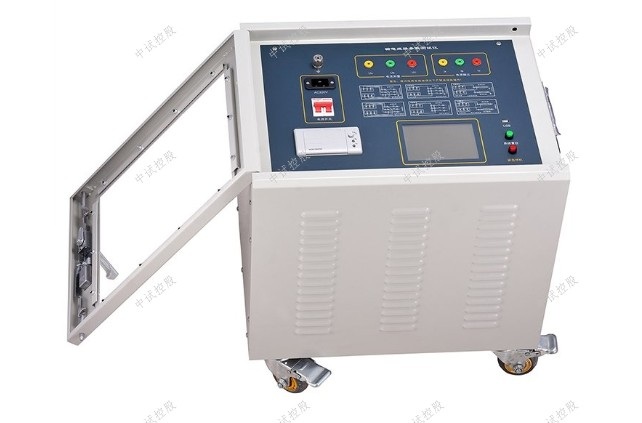

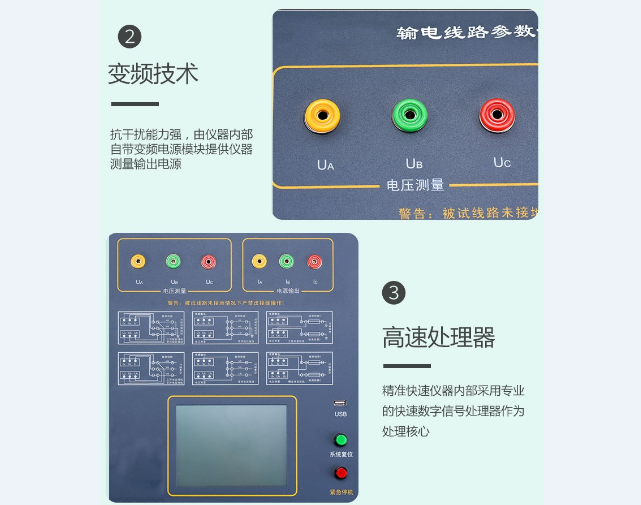

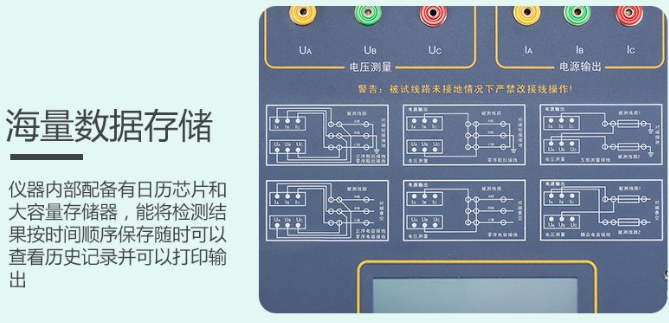

输电线路异频参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。

频率可变为45H和55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统

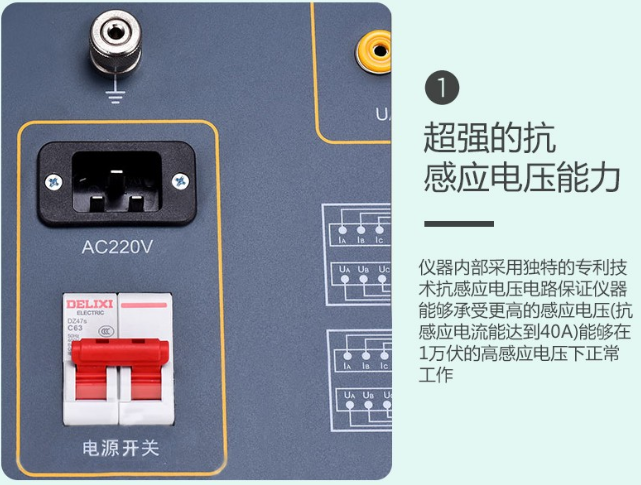

集成变频测试电源、精密测量模块、高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。

参数
仪器供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
保护功能护功能 仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率 正弦波，畸变率＜2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
电压测量端 大于10 MΩ
耐压强度 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量 主机65Kg
输电线路异频参数测试系统使用环境 使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

高压输配电线路施工过程要注意的几个方面
1、要确保高压输配电线路拥有一个牢固的基础。
高压输电线的根基是否牢固影响着输电线路运行的安全性、可靠性以及稳定性。一个牢固的高压输配电线路根基，能够保证输电线的杆塔不会倾斜或者倒塌下沉，能够稳定地支撑输电线，让其运行更加安全、可靠。
2、要确保高压输配电线路杆塔的刚度与强度符合规定
在进行高压输配电线路施工时一定要严格按照相关标准，对施工材料进行严格把关，选质量可靠的杆塔。除此之外在进行杆塔施工时，要严格按照要求操作，每道工序都要符合相关标准。只有确保杆塔质量合格，安装到位的基础上，才能够开展架线工作。
3、要确保电线质量以及架线方案设计的合理性
在开展架线的过程中，要对电线质量进行检查，排除有质量问题的电线。除此之外，还要对架线的线路进行合理的设计，提前勘察架线路线，做好充分的准备工作，然后，按照架线的相关标准来开展架线工作。并且，再架线工作开展的过程中一定要注意一些细节问题。

电力系统由发电厂（发电机、升压变）、220-500kV高压输电线路、区域变电站（降压变压器）、35-110kV高压配电线路（用户、降压变压器）和6-10kV配电线路以及220V380V低压配电线路组成。

其中高压输电线路、低压配电线路是连接发电、供电、用电之间的桥梁，极其重要！

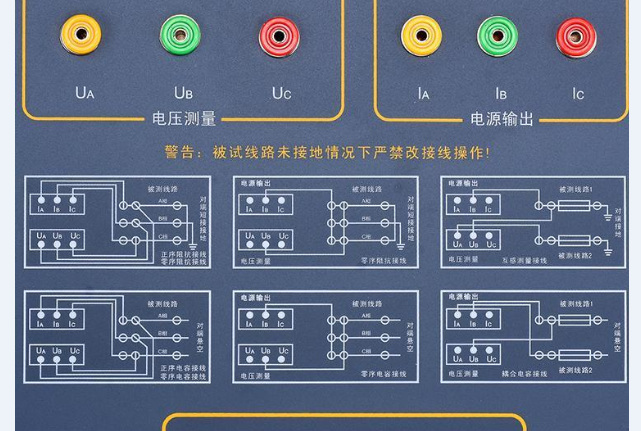

输电线路工频参数包含线路的正序电容、零序电容、正序阻抗、零序阻抗、线路间的互感电抗和耦合电容测量；
