中试控股技术研究院鲁工为您讲解：变压器各个绕组幅频响应检测仪

ZSBX-9000变压器绕组变形测试仪

双电源供电:市电AC220V士10%，内电源6V5AH蓄电池，双通道16位AD采样,8寸彩色触摸屏，USB2.0接口,支持数据上传和联机测试
中英文切换，先进的DDS扫频技术
参考标准：DL/T 911-2016

变压器绕组变形测试仪：当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

6种不同的扫描方式,精度：0.01%，无线连接电脑，3D立体图形显示，现场测试无需电源；本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

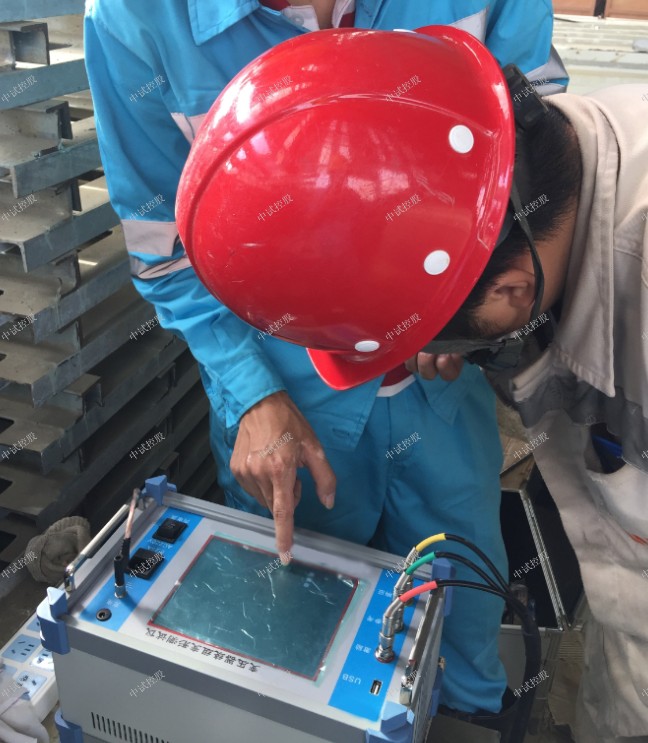

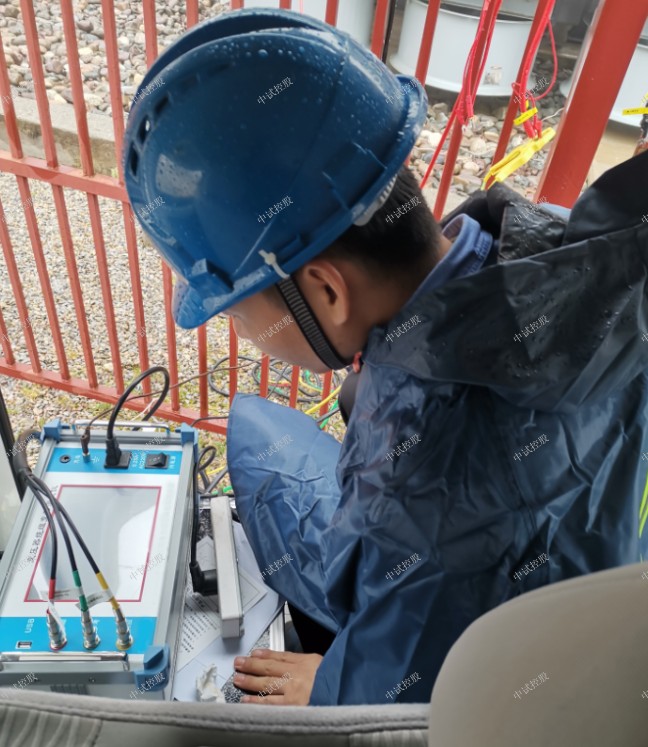

变压器绕组变形测试仪用于测试各种等级电力变压器(6kV~750kV)及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击；

在短路电产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这样将严重影响变压器的安全运行。

变压器绕组变形测试仪采用扫频法及低电压阻抗法对变压器的绕组进行综合测试，按国家电力行业标准DL/T911-2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性；

并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

阻抗法国家电力行业标准DL/T1093-2008对绕组的阻抗值进行测试，通过与标准的阻抗值比对判断绕组的变形状况。

技术指标
1. 设置6种不同的扫描方式：
线性 1K-1000kHz_1.0步进1kHz    1000点
线性 1K-1000kHz_0.5步进0.5kHz   2000点
线性 1K-2000kHz_1.0步进1kHz    2000点
线性 1K-2000kHz_0.5步进0.5kHz   4000点
分段100HZ - 1000kHz             1440点
分段100HZ - 2000kHz            2440点
2. 测量范围：(-100dB） - （+20dB）
3. 测量精度：0.1dB；
4. 扫描频率精度：0.01%；
5. 信号输入阻抗：1MΩ；
6. 信号输出阻抗：50Ω；
7. 同相测试重复率：99.9%；
频率响应图谱的特征
1、差异是的
从微观的角度看，变压器由于型号、容量、电压等级、线圈绕法、绕组结构、位臵和引线等的不同，不同绕组的频谱谱图肯定不同，且有的存在较大的差异，就算是同一厂家生产的也一样。这一方面说明
频响法的灵敏度高，另一方面，使得频谱特征归类不容易。国产和进口变压器，由于结构设计上有一定的差异，频谱有较明显的差别。
2、具有相对的一致性
从宏观的角度看，对于制造工艺良好的同一台变压器，其同一侧三相绕组的结构基本是一致的，测得的频响特性曲线通常具有一定的可比性，特别是对没有分接开关的低压绕组。这是进行变形诊断的基础。
3、低压绕组的一致性较好
低压线圈多为连续式绕组，匝数少，结构简单，阻抗小，无分接绕组，因此工艺上三相易做到一致，频响曲线干扰毛刺少，三相频谱曲线一致性较好。
高、中压绕组则多为饼式或纠结式，匝数多，阻抗大，大多带有分接绕组，结构复杂，反映在频谱曲线上，响应较小，毛刺多，相与相之间的一致性较差。
4、厂用变压器的一致性较差
厂用变压器(包括厂变和备变)由于多采用双分裂结构，相与相之间的一致性普遍都比主变的差，且厂用变压器遭受短路故障的几率较高，累积效应造成一致性较差。
5、三相变压器的一致性较好
三相变压器特征图谱上相与相之间的一致性比单相变压器好。另外，从绕组的特征图谱上谐振峰的分布情况，可以判断变压器绕组的防陡波特性，为改善变压器绕组的绝缘设计提供依据。

从整体上看，如果一个绕组的频谱曲线上谐振峰少，比较平坦，则说明一旦陡波(如雷电波，操作波)侵入绕组后，绕组内部发生谐振的可能性小。

因此，危害绕组绝缘的电位分布发生的可能性小，说明设计合理。另一方面，如果谐振峰上升很快，说明绕组的阻抗函数存在高阶极点，绕组对陡波的响应快，易损坏。
综上所诉，做变压器绕组变形试验很有必要，对维护电力系统的安全至关重要。
电力企业在选择采购变压器绕组变形测试仪时应该做出准确的判断，选择那些实力雄厚的公司生产的设备，这样精度和准确性才能得到保证，才能保证变压器在出现故障时能够及时的发现，从而保证设备安全。

武汉中试电力作为一家专业的电力设备生产厂家所生产的变压器绕组变形测试仪，就能够满足国内输变电企业输送电流的精确性能，准确性方面的要求。而且有专业的调试工程师为您公司的工作人员进行培训，保证设备的正常使用以及技术问题的处理，从而可以保证您的变压器能够高效稳定的运行。

ZSBX-9000变压器绕组变形测试仪变压器绕组变形测试仪采用先进的DDS扫频技术;

ZSBX-9000变压器绕组变形测试仪USB2.0接口,支持数据上传；可WIFI联机测试

为了使电力变压器不出现过励磁或缩短过励磁时间，应采用以下三种方法来避免变压器产生过励磁：

（1）电力变压器运行中应装设过励磁保护装置。如大型电力变压器，额定工作磁通密度BN=1.7～1.8T，饱和工作磁通密度BS=1.9～2.0T，两者相差不大。当U/f比值增加时，工作磁通密度B增加，使变压器励磁电流增加，特别是在铁芯饱和之后，励磁电流要急剧增大，造成变压器过励磁，所以大型电力变压器应装设过励磁保护。应根据变压器特性曲线，设置整定值，一旦发生过励磁，使其发出预警信号而切除变压器。

（2）设计应根据变压器运行特性来考虑。如果电力变压器允许过励磁超过设计磁通密度的105%而长期运行，则设计磁通密度应略微有降低，制造成本相应提高，因此设计磁通密度的选择取决于变压器的种类。电网中变电所内电力变压器可以按5%的过励磁来考虑即可，大部分厂家设计这类电力变压器时磁通密度取1.8T的也较为普遍，但设计升压变压器要根据本身的特性来考虑，并对铁芯进行温升计算，以避免变压器不必要的烧坏。

（3）当如果电力变压器产生过励磁的原因是由于额定电压的频率低于额定频率时，可以用甩开负载的方法来解决。如果当变压器运行时频率下降3%时可以甩掉负载20%。下面中试控股详细介绍主变压器的有载调压开关操作规程

6.1  110kV主变使用的ZY－I－III300/110－±8有载调压分接开关是镶入型的，具有单独油箱和小油枕的开关。

6.2  有载分接开关的油温不得高于100℃，不低于-25℃。触头中各单触头的接触电阻不大于500μΩ。

6.3  检修后及新安装的有载调压开关投入使用前，必须进行下述程序进行操作试验检查。

6.3.1 投入使用前必须熟悉使用说明书的各项要求，先手动操作后电动操作。

6.3.2 操作试验：在电动机控制回路施加电压之前，检查供给电源的额定值是否与所要求的数值一致。检查电动机的电源相序是否正确，若电源相序错，则断路器跳闸后再扣不上，或者断路器再扣后机构退回原始位置。

6.3.3  逐级操作的检查：按动按钮S1(1→m级)或S2(n→1级)，保持按钮在操作位置直至电动机停止，电动机构应只进行一次分接变换操作，且电动机应是自动断开。

6.3.4 做机械限位装置操作试验和电气限位开关操作试验

6.4  有载分接开关的操作，允许当值人员在变压器85％额定电流（用该档位的一次电流计算）下进行分接变换操作，超过额定电流的85％调压时，需经车间技术人员同意。

6.5 有载分接开关每进行一次调压操作一个档位的变换操作完毕，须间隔一分钟方可进行第二次的调压操作。

6.6 当调压过程中发生滑档等异常情况时，按黑色紧急停止按钮，必要时可打开控制箱门，断开电源空气开关。

6.7  调压操作须使母线电压保持在5.9—6.2kV之间。

6.8 调压开关应避免调到极限位置，即最高档或最低档位置，每次调压操作均应作记录，并实地检查档位是否一致，如发现档位不一致或调压拒动应立即停止操作，并断开调压装置电源，然后进行检查处理。

6.9  由于有载调压开关的油与变压器本体的油是分隔开的，所以有载调压开关装有反映自身内部故障的瓦斯保护, 跳开主变两侧断路器。

6.10瓦斯继电器动作后，需进行瓦斯气体分析，在变压器不带电的情况下打开变压器顶部继电器的顶盖，复归继电器。复归时可通过继电器侧面小窗口看到内部红色掉牌标记复位。

6.11 两台有载调压主变需并列运行时，应使两台主变分接开关的档位一致。
