中试控股技术研究院鲁工为您讲解：开关真空度测试仪

ZSZK-5000真空开关真空度测试仪

测量范围： 10-5～10-1Pa
不需拆卸真空开关即可测量
参考标准：DL/T846.9-2004

真空开关真空度测试仪：华中科技大学从九十年代初开始研究真空开关灭弧室真空度现场的定量检测，经过近十年的努力，于一九九九年获得专利，并实现了现场不拆卸定量测量。有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到预防意外事故发生的目的。由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。

技术条件
1  范围范围
1.1 适用范围
本订货技术条件适用于额定电压为10～35KV，频率为50Hz的三相和单相户内高压真空断路器（以下简称真空断路器）及其配用的真空开关管（简称开关管，又称灭孤室）。该产品主要用于交流配电系统变电站内的保护和控制，以及工矿企业变电站、电气列车等频繁操作的场所。
1.2 引用的标准
真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订化技术条件》外，还应符合本技术条件的规定。其基本试验要求和方法尚应满足下列标准的规定：
GB3309《高压开关设备常温下的机械试验》；
GB311.1《高压输变电设备的绝缘配合》；
GB11022《高压开关设备通用技术条件》；
GB763《交流高压电器在长期工作时的发热》；
GB2421～2424《电工电子产品基本环境试验规程》；
GB2706《交流高压电器动、热稳定试验方法》；
1.3 使用环境条件
（以下内容从略）。
2 额定参数
（中间内容从略）。
中华人民共和国能源部  1991－03－06批准         1991－08－01实施
2.13  真空开关管（即灭孤室）的有效期
15～20年。在允许期之末，真空开关管的真空度不得大于6.6×10-2Pa。
注：有效期包括储存期和使用年限，此时间从真空断路器出厂（真空断路器制造厂）之日算起。
2.14  额定参数配合
（以下内容从略）。
3结构和技术要求
（以下内容从略）。
4试验项目、试验方法与检验规则
（中间内容从略）。
4.14. 5储存期的检查
在规定的使用有效期内，开关管内的真空度不得高于6.6×10-2Pa。。
检查储存期的方法是：将开关管置于磁控真空计中，记下测得的真空度值Pn，静置tnd后，复测其真空度值Pn+1由下式计算储存期T（a）
tn值根据需要确定，但不得少于7d。
注：使用本式计算储存期应注意排除吸附作用和无件排所作用对真空度的影响。
5出厂检验
（以下内容从略）。
6标志、包装、运输和保管
（以下内容从略）。

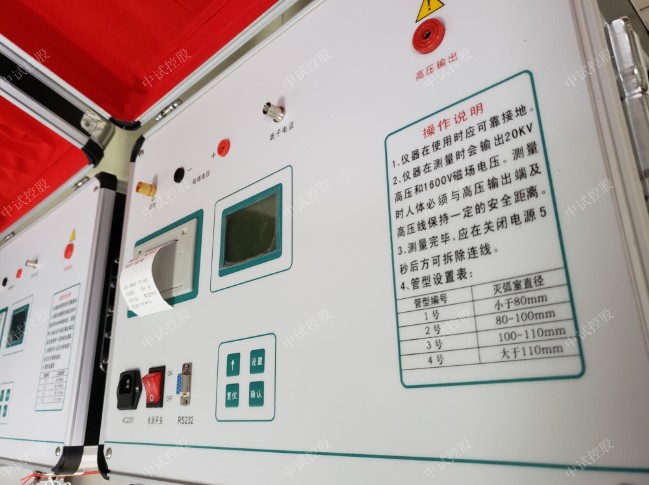

ZSZK-5000真空开关真空度测试仪参数
1、电    源： AC220V+15%，50Hz；
2、测量范围： 10-5～10-1Pa；
3、电场电压∶ 20KV；
4、磁场电压∶ 1600V；
5、仪器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用环境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主机重量： 12kg。

ZSZK-5000真空开关真空度测试仪质保证书
本公司生产的所有仪器设备实行三年保修，终身维护。在保修期内，负责免费检查、修理、零部件替换;用户附带的其他费用，如运输费用等由用户自己承担，由下列情况造成的损失，将酌情收取修理费用：
1 由于疏忽大意，不按操作规程操作，而导致设备的损坏。
2. 不经同意，自行拆动设备，更换零部件引起的损坏。
3. 由于运输或其它搬运过程中，处理不当而引起的损坏。
附录A：真空断路器出厂时灭孤室真空度下限值。
附录B：真空断路器运行中灭孤室真空度下限值。
附录A：
中华人民共和国机械行业标准
JB3855－1996
3.6－40.5KV户内交流高压真空断路器
范围
本标准规定了额定电压3.6－4.0KV户内交流高压真空断路器（以下简称真空断路器）的使用环境条件、额定参数、设计与结构、型式试验和出厂试验、运输、贮存等方面的通用要求。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB  156－1993 标准电压
GB  311.1－83 高压输变设备的绝缘配合
GB  311.2－83 高电压试验技术  第一部分：一般试验要求
GB  763－90 交流高压电路在长期工作时的发热
GB  1984－90 交流高压断路器
GB  1984－89 交流高压电器动、热稳定试验方法
GB  2706－89 电工术语  高压开关设备
GB  2900.20－94 高压开关设备常温下的机械试验
GB  7675－87 交流高压断路器的开合电容器组试验
GB  11022－89 高压开关设备通用技术条件

ZSZK-5000真空开关真空度测试仪当使用完后，应将智能蓄电池活化仪主机及时放入机箱内。所有夹具和连线应整理后放入机箱内相应位置。

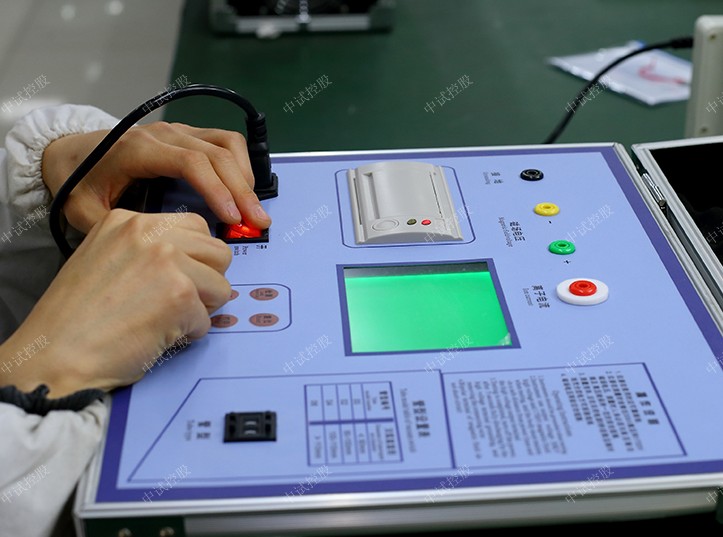

ZSZK-5000真空开关真空度测试仪是我公司在上一代产品的基础上根据现场用户的反映改进的新一代产品。该真空度测试仪具有测试精度更高，稳定性更好，智能化程度更高的特点。

ZSZK-5000真空开关真空度测试仪采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量
