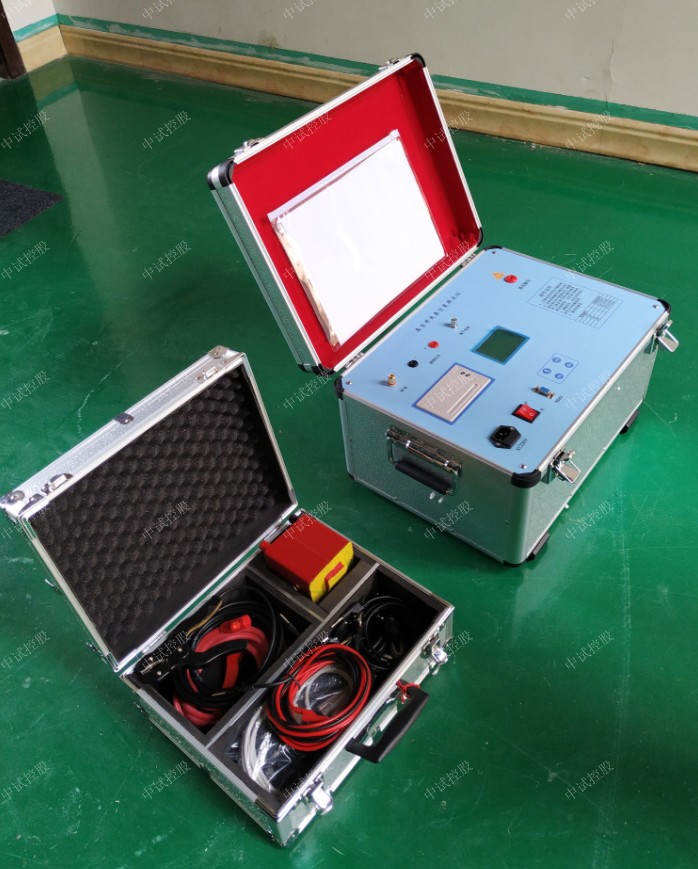

ZSZK-5000真空开关真空度测试仪

测量范围： 10-5～10-1Pa
不需拆卸真空开关即可测量
参考标准：DL/T846.9-2004

真空开关真空度测试仪：华中科技大学从九十年代初开始研究真空开关灭弧室真空度现场的定量检测，经过近十年的努力，于一九九九年获得专利，并实现了现场不拆卸定量测量。有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到预防意外事故发生的目的。由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。

1．仪器外壳应可靠接地；
2．为了提高测量准确度，测试前应将真空开关外表面擦试干净；
3．请正确选择真空管的管型；
4．测试过程中，高压输出端会输出约20KV高压,请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离),磁场电压输出端输出约1600V高压,请注意安全!
5．仪器进行试验时，接线应先连接磁控线圈、真空管的连线，然后再与仪器相连。测试完成后拆线应先拆除与仪器相连的测试线，然后再拆除与磁控线圈、真空管的连线；如在使用时忘记连接磁控线圈而直接按测量键时,应立即关闭电源,重新接好磁控线圈,请注意此时磁场电压输出端会有较高电压,请接线时勿接触导体部分,以免被电容上的残余电压击伤.
6．测量完毕后磁场输出端仍可能有 40V左右的残余电压，请注意安全！
7．测试过程中，若出现异常，请首先关闭电源，与厂家联系，请勿自行打开机箱；谢谢合作！

ZSZK-5000真空开关真空度测试仪参数
1、电    源： AC220V+15%，50Hz；
2、测量范围： 10-5～10-1Pa；
3、电场电压∶ 20KV；
4、磁场电压∶ 1600V；
5、仪器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用环境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主机重量： 12kg。

ZSZK-5000真空开关真空度测试仪质保证书
本公司生产的所有仪器设备实行三年保修，终身维护。在保修期内，负责免费检查、修理、零部件替换;用户附带的其他费用，如运输费用等由用户自己承担，由下列情况造成的损失，将酌情收取修理费用：
1 由于疏忽大意，不按操作规程操作，而导致设备的损坏。
2. 不经同意，自行拆动设备，更换零部件引起的损坏。
3. 由于运输或其它搬运过程中，处理不当而引起的损坏。
附录A：真空断路器出厂时灭孤室真空度下限值。
附录B：真空断路器运行中灭孤室真空度下限值。
附录A：
中华人民共和国机械行业标准
JB3855－1996
3.6－40.5KV户内交流高压真空断路器
范围
本标准规定了额定电压3.6－4.0KV户内交流高压真空断路器（以下简称真空断路器）的使用环境条件、额定参数、设计与结构、型式试验和出厂试验、运输、贮存等方面的通用要求。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB  156－1993 标准电压
GB  311.1－83 高压输变设备的绝缘配合
GB  311.2－83 高电压试验技术  第一部分：一般试验要求
GB  763－90 交流高压电路在长期工作时的发热
GB  1984－90 交流高压断路器
GB  1984－89 交流高压电器动、热稳定试验方法
GB  2706－89 电工术语  高压开关设备
GB  2900.20－94 高压开关设备常温下的机械试验
GB  7675－87 交流高压断路器的开合电容器组试验
GB  11022－89 高压开关设备通用技术条件
机械工业部  1996－11－07批准             1997－07－01实施
3．使用环境条件按GB11022－89的3.1
4．定义
本标准所采用的术语除按GB 2900.20和GB1984――89的第4章规定外，还采用下列定义。
4.1  允许贮存期
允许贮存期是指真空灭孤室从制造厂出厂至真空灭孤室内气体压力升高至允许的极限值之间的最短时间。在此期间，真空灭孤室应能达到产品技术条件规定的各项技术指标。
（以下内容从略。）
5额定参数
（内容从略）
6设计和结构
真空断路器的设计和结构除应满足GB  1984――89第6章的规定外，还应满足以下要求。
6.1 一般结构要求。
6.1.1 真空断路器应配用规定型号的真空灭孤室。配用的直空灭孤室型号在产品技术条件中规定。真空灭孤室上应有永久性的出厂编号。
6.1.2  用以装配真空断路的真空灭孤室内的气体压力
应低于1.33×10-3Pa
6.1.3  真空断路的允许贮存期不短于15年。
（以下内容从略。）
附录B：
中华人民共和国行业标准
10～35KV户内高压真空断路器        DL  403－91

ZSZK-5000真空开关真空度测试仪当使用完后，应将智能蓄电池活化仪主机及时放入机箱内。所有夹具和连线应整理后放入机箱内相应位置。

ZSZK-5000真空开关真空度测试仪是我公司在上一代产品的基础上根据现场用户的反映改进的新一代产品。该真空度测试仪具有测试精度更高，稳定性更好，智能化程度更高的特点。

ZSZK-5000真空开关真空度测试仪采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量
