成套配电柜交流变频耐压仪

中试控股技术博士为您解答：ZSBP-270KVA/120KV变频串联谐振成套试验装置

一、适用范围

1. 35kV/300mm2的电缆，长度2.0km，电容量≤0.394uF试验频率为30-300Hz,试验电压52kV。

2. 满足35kV/16000变压器及开关柜设备交流耐压，试验频率为30-300Hz,试验电压85kV。

3. 10kV/300mm2的电缆，长度3.0km，电容量≤1.15uF试验频率为30-300Hz,试验电压22kV。

4. 中试控股满足10kV变电站变压器的交流耐压，电容量≤0.01uF试验频率为45-65Hz,试验电压35kV。

5. 满足35kV变电站的母线开关柜设备交流耐压，试验频率为30-300Hz,试验电压118kV。

二、ZSBP-270KVA/120KV变频串联谐振成套试验装置系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：    270KVA；

  3、输出电压：    120KV，

  4、输出电流：     2.5A ， 5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

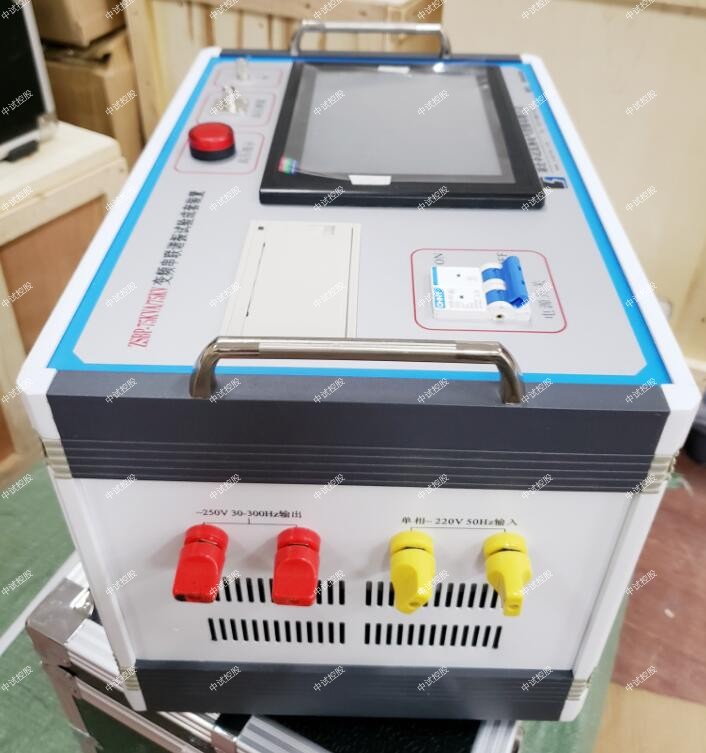

1、变频控制电源15KW                1台

a) 中试控股变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 15KW

c) 工作电源:      交流380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  30A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) ZSBP-270KVA/120KV变频串联谐振成套试验装置变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 16Kg

2、 励磁变压器15KVA            1台

a) 额定容量:    15KVA

b) 输入电压:    500V

c) 输出电压：   2KV；3 KV，,5 KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    70Kg ;

3、高压电抗器 DK-67.5/27       4台

a) 额定容量： 67.5KVA

b) 额定电压：   27KV

c) 额定电流：2.5A

e) ZSBP-270KVA/120KV变频串联谐振成套试验装置品质因素：  Q≥30

f) 结    构： 干式；

    g)  重    量： 55Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-120/0.001                 1台

a) 额定电压：    120KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

智能型大电流发生器
1、320×240液晶显示器、高速热敏打印机。
2、高精度传感器和高性能14位AD采集芯片。
3、人机对话全键盘操作方式，智能化工作全过程。
4、任选常规升流试验、冲击速断试验和互感器变比极性试验，操作灵活简单。
5、实时显示输出电流，时间结果，显示直观明了。
6、完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。
7、具有回零检测功能，回零确定后才可进行试验，安全可靠。
8、逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。
9、超过设定输出电流上限，电机自动回零，并发生声光报警。
10、精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
11、自动错误诊断，易于发现和解决问题。
12、可选配远程通信、门联锁警灯警铃、开口电压校验接口等。
13、电流可平滑平稳连续可调，精度1.0级；
14、输出电流是标准正弦波,波形畸变率小于5%
15、测时范围：0～9999ms 分辨率1ms，测量误差：0.005% 量程±2digs。
16、可直接显示一次电流、二次电流的测试值，便于互感器变比校验试验。
17、二次电流范围0~5A 分辨率0.1A）
18、设备容量是按5分钟短时、间断性工作设计。
19、如用于批量试验，连续工作2.5分钟后，关闭10分钟。
20、可测被测元件的电流动作时间，并可同步记录锁定动作时间。（选配）
21、如做温升(30分钟-24小时)应按长期工作温升定制。（选配）
22、可定做三相带平衡调节升流器（选配）
23、可定做交直流两用升流器（选配）

型 号	输出 容量（ kVA ）	输出电流 （ A ）	电源电压（ V ）	开口电压（ V ）	电源相数		备 注
ZSDDG-500	3	500	220	6	LN		整体式
ZSDDG-1000	6	1000	220	6	LN		整体式
ZSDDG-1500	9	1500	220	6	LN		整体式
ZSDDG-2000	12	2000	220 或 380	6	LN	AB	整体式或分体式
ZSDDG-2500	15	2500	220 或 380	6	LN	AB	整体式或分体式
ZSDDG-3000	18	3000	220 或 380	6	LN	AB	整体式或分体式
ZSDDG-4000	24	4000	380	6	AB		分体式
ZSDDG-5000	30	5000	380	6	AB		分体式
ZSDDG-6000	36	6000	380	6	AB		分体式
ZSDDG-8000	48	8000	380	6	AB		分体式
ZSDDG-10000	60	10000	380	6	AB		分体式
ZSDDG-12000	72	12000	380	6	AB		分体式
ZSDDG-15000	90	15000	380	6	AB		分体式
说明：如有特殊参数要求，可按的技术参数进行设计制作。

产品简介

大电流发生器为低电压、大电流干式试验变压器。适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验，是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，该大电流发生器具有体积小、重量轻、性能好，使用维修方便等特点。
主要用于一次母线保护及各种电流互感器，电动机保护器，空气开关，开关柜，断路器，保护屏等校验。
采用标准
DL/T 596-2005《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900《电工名词术语》
GB/T16927.1~2-1997《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191《包装贮运标志》
GB/T.311-1997《高压输变电设备的绝缘与配合》

产品别称

升流器、温升试验装置、大电流试验装置

产品特征

1、采用高导电率铜材作为输出电极，接触面大、通流能力强
2、具有全新工艺的拉丝铝板，简洁醒目，耐磨耐污染。
3、全金属喷塑工艺外壳以及国际流行的驼灰色调，坚固可靠，确保物流的可靠性。
4、采用带刹万向脚轮，使移动和固定更灵活方便。
5、楔形导流风道，提高散热能力，大大延长使用寿命；
6、整机体积小、重量轻，，非常适合现场使用。

指针表式大电流发生器
1、具有零位保护功能，防止大电流的冲击对试品造成损伤，不在零位时无法启动。
2、输出电流方式：真有效值连续可调。
3、输出电流是标准正弦波,波形畸变率小于5%
4、可切换大小电流量程，提高显示细度，便于更准确读数。
5、电源电压和调压器输出电压可切换显示便于观察。
6、设备容量是按5分钟短时、间断性工作设计。
7、如用于批量试验，连续工作2.5分钟后，关闭10分钟。
8、如做温升(30分钟-24小时)应按长期工作温升定制。（选配）
9、可定做三相带平衡调节升流器（选配）
10、可定做交直流两用升流器（选配）

成套配电柜交流变频耐压仪数显式大电流发生器
1、具有零位保护功能，防止大电流的冲击对试品造成损伤，不在零位时无法启动。
2、冲击选择功能，在做断路器速断试验时，可切除零位保护功能，直接输出所需电流值 。
3、输出电流方式：真有效值连续可调。
4、输出电流是标准正弦波,波形畸变率小于5%
5、电压电流显示均采用新型高精度LED数字显示
6、可切换大小电流量程，提高显示细度，便于更准确读数。
7、电源电压和调压器输出电压可切换显示便于观察。
8、设备容量是按5分钟短时、间断性工作设计。
9、如用于批量试验，连续工作2.5分钟后，关闭10分钟。
10、可测被测元件的电流动作时间，并可同步记录锁定动作时间。（选配）
11、测时范围：0.001S～999.999S 分辨率1ms，测量误差：0.005% 量程±2digs。（选配）
12、可直接显示一次电流、二次电流的测试值，便于互感器变比校验试验。（选配）
13、二次电流范围0~5A 分辨率1mA（选配）
14、如做温升(30分钟-24小时)应按长期工作温升定制。（选配）
15、可定做三相带平衡调节升流器（选配）
16、可定做交直流两用升流器（选配）
