母线交流耐压试验仪

中试控股技术博士为您解答：使用注意事项
1.按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压的高压绕组的X端（高压尾）以及测量绕组的F端必须可靠接地。
2.做串级试验时，第二级、第三级试验变压器的低压绕组成X端，测量绕组的F端以及高压绕组的X端（高压端）均接本级试验变压器具外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
3.接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。
4.从零开始匀速旋转调压器手轮升压。升压方式有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75％后，再以每秒2％额定试验电压的速度升到您所需的试验电压，并密切母线交流耐压试验仪注意测量仪表的及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
5.试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。
6.油浸式试验变压器不得超过额定参数使用。除试验必需外，决不电压通电或断电。
7.使用油浸式试验变压器做高压试验时，除熟悉本说明书外，还必须严格执行有关标准和操作规程。如《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。

ZSBP-270KVA/108KV变频串联谐振耐压试验成套装置

技术指标

1．额定电压：108KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

80kV-满足110kV变压器中性点交流耐压试验；

2．输出电压波形畸变率：<1.0％

3. ZSBP-270KVA/108KV变频串联谐振耐压试验成套装置允许连续工作时间：额定条件下一次工作15分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6.  中试控股水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．ZSBP-270KVA/108KV变频串联谐振耐压试验成套装置主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380/220V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％

13．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564―2003

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

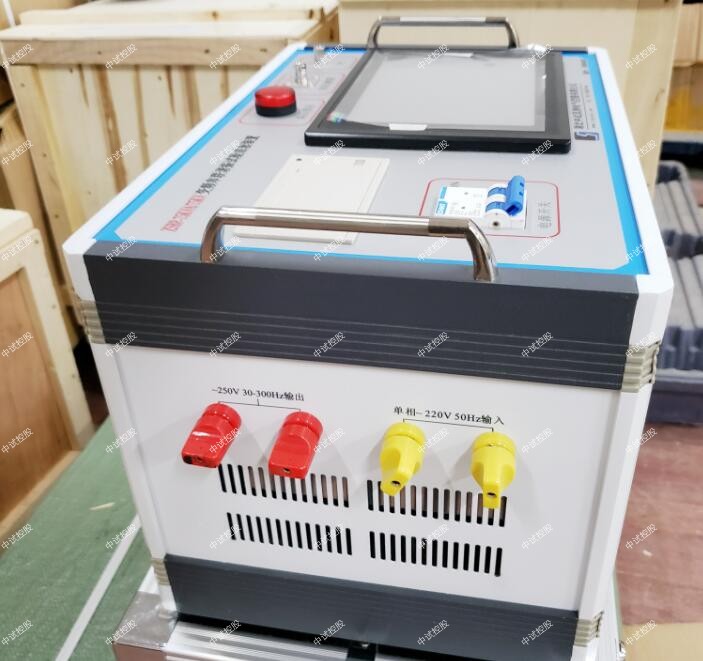

1.变频电源一台：

额定功率：15kVA；

输入电压： 380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.   中试控股高压谐振电抗器（共4台）：67.5KVA/27KV

额定工作电压：27kV

额定工作电流：2.5A

额定电感量：48H

ZSBP-270KVA/108KV变频串联谐振耐压试验成套装置连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：50kg

3.   激励变1台：

额定容量：15kVA

输入电压：500V

输出电压：2kV， 3kV，

4.电容分压器一台：FRC-110kV纯电容式

   高压电容量：2000pF

分压比：1000:1

   工作频率：30～300Hz

   误差精度：1.5%

   额定电压:110kV

   重量：10kg

激励变压器接线用法：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5-6kV；

中试控股技术博士为您解答：多倍频与3倍频的区别主要用途：是完成变压器和35-220kV电磁式电压互感器的感应耐压试验！用来考核变压器、互感器的主、纵向绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验。

什么是感应耐压测试仪？

感应耐压试验是指给变压器规定的绕组外施一电压，该电压不低于2倍的额定电源电压，频率不小于2倍最低额定频率；要求在该电压按规定持续的时间内绕组无灼热、飞狐、击穿或损伤等迹象；要求感应耐压试验前后额定工作电源下的空载电流和功耗无明显的变化。根据试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍最大工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度。变压器、互感器感应耐压试验是检验该是否符合标准的一项重要试验。

工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100 – 300mA时，可取0.5 - 1Ω∕ⅴ（试验电压）；高压侧额定输出电流为1A以上时，可取1Ω∕ⅴ（试验电压）。常用水电阻作为限流电阻，管子长度可按150KV∕m考虑，管子的粗细应具有足够的热容量（水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的 阻值）。
球间隙及保护电阻：当电压超过球间隙整定值时（一般取试验电压的110％ - 120％）球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω∕ⅴ（试验电压）选取。
在工频耐压试验中，低压侧测量电压（仪表电压）不是非常准确的，其原因是由于油式变存在着漏坑，在这上个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时， 被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，油式变的漏抗必须存在着压降 。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压（见图6）。

母线交流耐压试验仪操作注意事项
1.试验人员应做好分工，明确相互间联系办法。并有专门人监护现场安全及观察试品状态。
2.被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。
3.对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。
4.升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。
5.当电压升至试验电压时，开始计时，到1min后，迅速降压到1∕3试验电压以下时，才能拉开电源。
6.在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：1）电压表指针摆动很大；2）发现绝缘烧焦或冒烟；3）被试品内有不正常的声音。
7.耐压试验前后应测量绝缘电阻，检查绝缘情况。
