调频串联谐振成套试验装置

中试控股技术博士为您解答：变压器的电压比(简称变比)，是变压器空载时高压绕组电压U1与低压绕组电压U2的比值，即变比k＝U1／U2。变压器的变比试验是验证变压器能否达到规定的电压变换效果，变比是否符合变压器技术所规定的数值的一项试验。其目的是检查各绕组的匝数、引线装配、分接开关指示位置是否符合要求；中试控股变压器能否与其他变压器并列运行的依据。变比相差1%的中小型变压器并列运行，会在变压器绕组内产生10%额定电流的循 环电流

电力变压器变比的试验方法测量变比的常用方法有双电压表法、变比电桥法及使用变压器变比测试仪测量。

若现场无平衡、稳定的三相电源时，也可用单相电源测量三相变压器的变比。

调频串联谐振成套试验装置若逐渐下降，可能是充电电流减小或被试品表面绝缘电阻上升引起；若逐渐上升，可能是被试品绝缘老化引起。全自动变比组别测试仪电流突然变化。如减小，可能是电源回路短路；如增大，可能是试验回路或试品出现闪络，或内部断续性放电引起。电流随时间变化，电流周期性变化。可能是被试品绝缘不良，从而产生周期性放电。从微安表反应出来的现象

相对湿度的影响：当相对湿度大时，表面泄漏电流远大于体积泄漏电流，被试品表面易于吸潮，使表面泄漏电流增加，必须擦净表面，并装设屏蔽环。用增加导线直径、减少尖端或加装防晕罩、缩短导线、增加对地距离等措施，可减少对测量结果的影响。 温度的影响：温度对高压直流试验结果的影响是极为显著的，因此，对所测得的电流值均需换算至相同温度，才能进行比较。在被试品温度30~80℃时做试验，因为在这样的温度范围内泄漏电流变化较明显，而低温时变化较小。

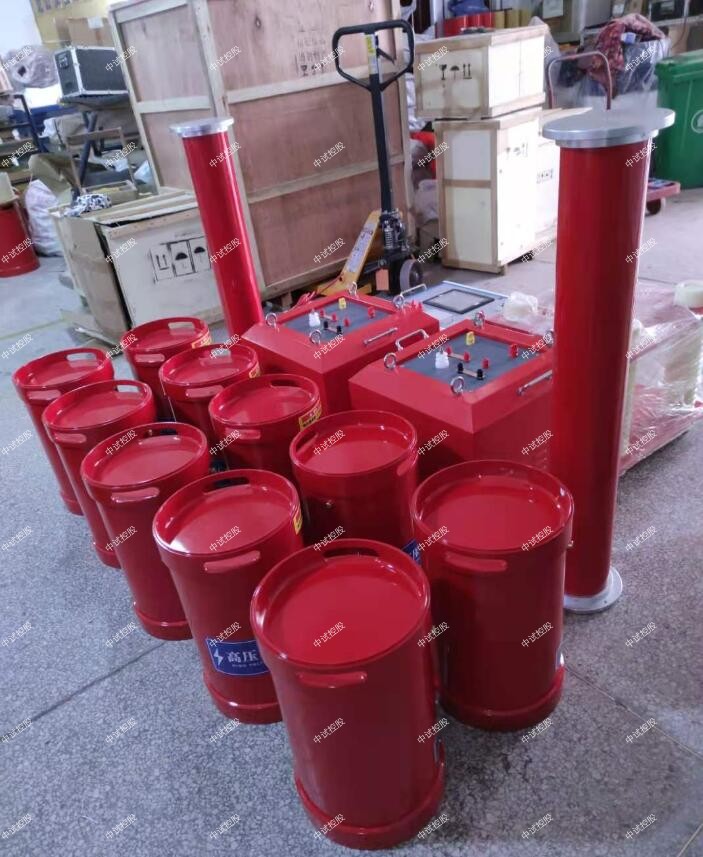

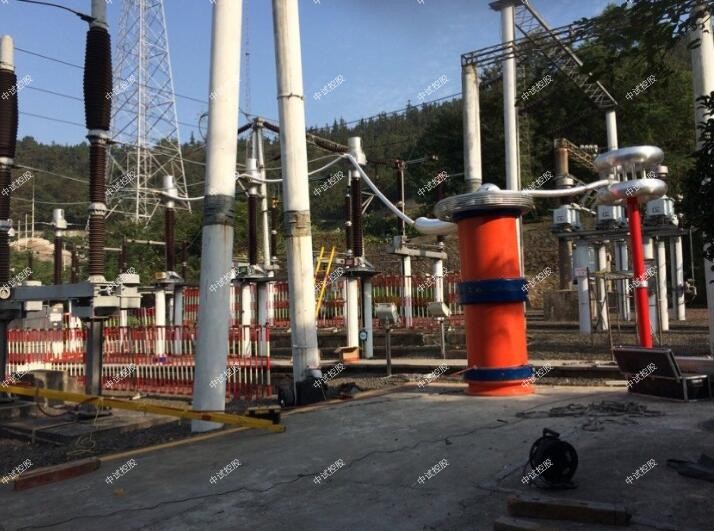

ZSBP-270KVA/108KV变频串联谐振成套试验装置

270指设备能输出的最大额定容量，单位为kVA

108指设备能输出的电压等级，单位为kV；

（二）ZSBP-270kVA/108kV变频谐振试验装置技术指标

1．额定电压：108KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

128kV-满足110kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

95kV-满足110kV变压器中性点交流耐压试验

2．ZSBP-270KVA/108KV变频串联谐振成套试验装置输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．中试控股装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6.  水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％

13．ZSBP-270KVA/108KV变频串联谐振成套试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：15kVA；

输入电压：380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2. 中试控股高压谐振电抗器（共4台）：67.5KVA/27KV

额定工作电压：27kV

额定工作电流：2.5A

额定电感量：46H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：48kg

3.激励变1台：

额定容量：15kVA

输入电压：500V

输出电压：2/4kV，

4.电容分压器一台：110kV纯电容式

   自身电容量：2000pF

   工作频率：30～300Hz

分压比：1000:1

   不确定度：1.5%

   额定电压:110kV

   重量：10kg

激励变压器接线用法：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，ZSBP-270KVA/108KV变频串联谐振成套试验装置激励变高电压输出部分和电抗器之间连接，中试控股一般接电压高端比如5-6kV；

激励变压器接线用法：

用于10kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接3/4kV；

用于20kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4/5kV；

用于27.5kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如6/7kV；

激励变压器接线用法：

用于10kV变压器的耐压装置，中试控股激励变高电压输出部分和电抗器之间连接，一般接2kV；

用于35kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4kV；

用于110kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5kV；

ZSBP-270KVA/108KV变频串联谐振成套试验装置技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

规定了变压绕组所有分接头变比试验的标准：

(1)各相应分接头的变比值相比，不应有显著差别，且应符合规律。

(2)电压35kV以下，变比小于3的变压器，其变比允许偏差为±1%；其他所有额定分接头变比允许偏差为±0.5%，其他分接头的变比应在中试控股变压器阻抗电压百分值的1/10以内，但不得超过±1%。允许偏差计算公式为：

全自动变比测试仪Δk＝(k-kN)／kN×100%

式中 Δk——变比允许偏差或变比误差；

k——实测变比；

全自动变比测试仪kN——额定变比，即变压器铭牌上各次绕组额定电压的比值。

其目的是检查各绕组的匝数、引线装配、分接开关指示位置是否符合要求；变压器能否与其他变压器并列运行的依据。变比相差1%的中小型变压器并列运行，会在变压器绕组内产生10%额定电流的循 环电流

《规程》中规定了变压绕组所有分接头变比试验的标准：

(1)各相应分接头的变比值相比，不应有显著差别，且应符合规律。

(2)电压35kV以下，变比小于3的变压器，其变比允许偏差为±1%；其他所有额定分接头变比允许偏差为±0.5%，其他分接头的变比应在中试控股变压器阻抗电压百分值的1/10以内，但不得超过±1%。

这两种设备会有一个重合区，设计出一种综合性设备难点在于输出功率，但是无此必须性选择使用为宜。

两种测试仪都是用来测试电阻的，且同样采用直流压降法，许多人就以为都一样，可以交替使用，其实两者还是有区别的，从被试品来看，中试控股回路电阻仪测试的主要是阻性负载，并且都是微电阻测试，直流电阻仪测试的主要是感性负载，阻值范围相对也比较大，两者并不能替换使用，如果有回路电阻仪去测感性负载，极可能就会损坏设备，四级承装修试资质设备目前并没有两种仪器的合成型，因为两种设备合成一种设备的话，那即要满足大电流，又要满足测试阻值比较大的感性负载设备体积也很大。

调频串联谐振成套试验装置保护地线PE的接法，一般只连接用电设备的金属外壳或其他与火线零线绝缘的金属部分，因为正常情况下，保护地线是不会有电流的，当设备发生漏电问题后相线会与地线形成回路，就算没有漏电保护开关切除电源，人碰到电器设备的金属外壳也不会发生危险，这也是保护零线存在的意义。当然也有零线和地线合二为一的配电系统，我们称之为TN-C系统:在这样的供电系统中地线和零线合二为一称之为PEN线，值得注意的是这种系统中的PEN线需要在配电网中重复接地形成一个接地网，以保证PEN线的零电位。规定零线走回路电流是为了将用电设备正常工作的电流和接地故障电流分开，方便分别安装保护设备，以求用电的安全。四级承装修试设备在三相五线制的供电系统中，L1、L2、L3为供电的相线（火线）、工作零线N、保护地线PE，相线高电势、零线和地线零电势点，当相线与零线或地线接通形成回路后，会产生电流。而产生的电流也分为正常工作的工作电流和相线接地后产生的接地故障电流，工作电流是保证设备正常工作的
