变频串联耐压试验装置
中试控股技术博士为您解答:支持多种试验模式
系统支持“自动调谐+手动调压”,“自动调谐+自动调压”,“手动调谐+手动调压”等试验模式,推荐使用“自动调谐+手动调压”模式,变频串联谐振试验装置既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高。
中试控股变频串联谐振试验装置系统,人性化的人机交互:
试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能;全触控屏操作及显示,变频串联谐振试验装置具备试验数据保存和查询功能。
变频串联耐压试验装置与此同时,在实验过程中还要确保绝缘电阻的表面清洁,这也会造成测量误差出现。从而此时流失的电流便会越多;直流电阻测试仪20a相反,如果是负极,那么水分子就会增多,内部的电流也就越大。当电阻的极性为正极时,正电荷的水分子将会受到排斥,从而使得水分子减少,内部所拥有的电流就越少,另外,还需要注意的是,对于干变压器来讲,在温度40度前,直流电阻测试仪20a绝缘电阻的阻值是与温度成正比的。其次,中试控股泄漏电流与电压极性的关系。由于中试控股变压器绕阻时的极性不同,所以电阻内部含有的水分也是不同的。

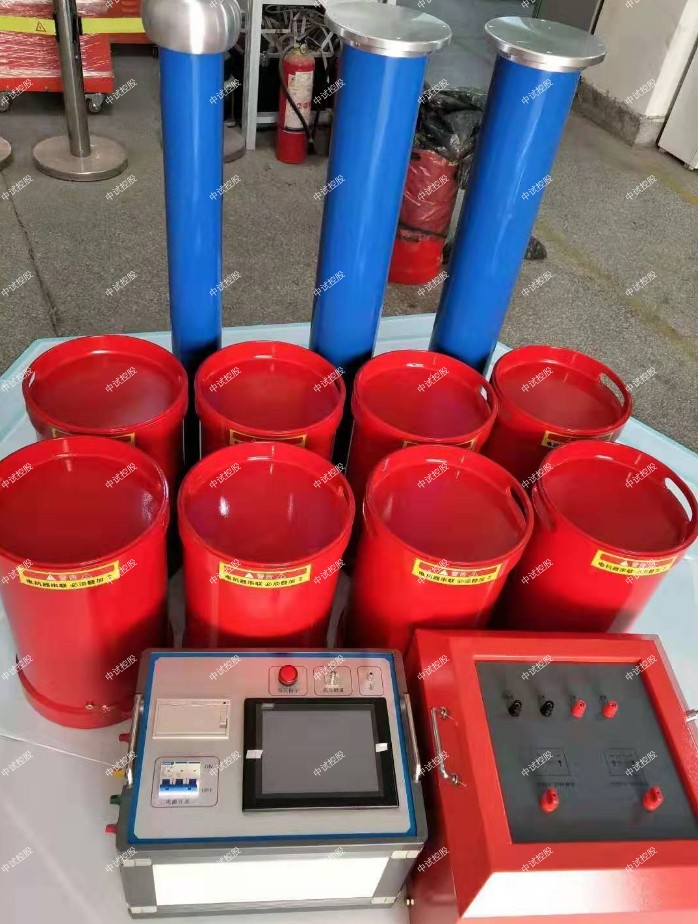

ZSBP-270KVA/54KV变频串联谐振成套试验装置
270指设备能输出的最大额定容量,单位为kVA
54指设备能输出的电压等级,单位为kV;
(二)ZSBP-270kVA/54kV变频串联谐振耐压试验装置技术指标
1.额定电压:54KV
被试品的:
22kV-满足10kV电缆交流耐压试验;
44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验;45kV-满足20kV电缆交流耐压试验;
2.输出电压波形畸变率:<1.0%
3.允许连续工作时间:额定条件下一次工作60分钟,
4.中试控股装置自身品质因数:Q>50
5.火力发电机试验时满负荷下品质因数:Q>10(与负载相关)
6.电缆试验时满负荷下品质因数:Q>30(与负载相关)
7.主变压器试验满负荷时品质因数:Q>30(与负载相关)
8. GIS,开关等试验满负荷时品质因数:Q>50(与负载相关)
9.ZSBP-270KVA/54KV变频串联谐振成套试验装置输入电源:三相380V
10.频率调节范围:30Hz~300Hz
11.系统测量精度:1.5%
12.装置具有过压、过流、零位启动等保护功能
(三)设备遵循标准
《电气装置安装工程电气设备交接试验标准》 GB50150-2006
《高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《电力设备预防试验规程》 DL/T596-1996
《耦合电容器和电容分压器》 IEC358(1990)
(四)中试控股设备主要配置及技术参数说明:
1.变频电源一台:
额定功率:15kVA;
输入电压:三相380V 45~65Hz
输出电压:0~500V可调
输出电压频率:30~300Hz
0.1Hz步进可调
频率不稳定度≤0.02%
输出电流:0~30A
重量:16kg
2.高压谐振电抗器(共4台):27kV/2.5A
额定工作电压:27kV
额定工作电流:2.5A
额定电感量:45H
连续工作时间:60min
重量:65kg
温 升:小于60度
工作频率:30~300Hz
3.激励变一台:
额定容量:15kVA
输入电压:500V
ZSBP-270KVA/54KV变频串联谐振成套试验装置输出电压:1.8 KV;2.2kV; 2.6kV用于20kV交流耐压试验;
重量:65kg
4.电容分压器一台:DCF-60kV纯电容式
自身电容量:2800pF
工作频率:30~300Hz
不确定度:1.5%
额定电压:60kV/2800pF
重量:10kg
1,10kV开关等,中试控股试验电压为42kV,试验频率为30Hz~300Hz. 27kV电抗器2台串联
2,20kV电缆 300mm2 长度不大于2km,试验电压为45kV,试验频率为30Hz~300Hz. 27kV/2.5A电抗器2台串联2台并联
ZSBP-270KVA/54KV变频串联谐振成套试验装置技术参数
输入电源:
电压: 380V±10%
频率: 50/60Hz
输出电压:0-500V(输入380V);
输出波形:方波
频率调节范围:30-300Hz
频率分辨率:0.01Hz
频率稳定度:0.1%
频率步进值:5Hz,1Hz,0.1Hz,0.01Hz
电压分辨率:0.1kV
电压测量精度:1.0%
电压步进值: 1%,0.1%,0.01%
运行连续工作时间:60分钟
变频串联耐压试验装置通常情况下,电阻的阻值与温度成反比,所以在试验过程中需要在屏蔽的条件下进行。
绝缘电阻中有水分出现,当温度升高时,水分会溶解到电阻内部使得阻值变小。另外,还需要注意的是,对于干变压器来讲,在温度40度前,绝缘电阻的阻值是与温度成正比的。
当电阻的极性为正极时,正电荷的水分子将会受到排斥,从而使得水分子减少,内部所拥有的电流就越少,从而此时流失的电流便会越多;相反,如果是负极,那么水分子就会增多,内部的电流也就越大。
与此同时,2a直流电阻测试仪在实验过程中还要确保绝缘电阻的表面清洁,这也会造成测量误差出现。其次,泄漏电流与电压极性的关系。由于中试控股变压器绕阻时的极性不同,所以电阻内部含有的水分也是不同的。
电缆进行串联谐振直流耐压试验前先对其验电并对地充分放电,中试控股将电缆两端所连接设备断开,试验时不附带其他设备;将两端电缆头绝缘表面擦干净,以减少表面泄露电流所引起的误差,必要时应在电缆头相间加绝缘挡板。
试验场地应做好安全措施如安围栏、警告牌等,检查接地线是否接好。加压时,应分段逐渐缓慢升电压以防充电电流过大,并分别在0.25-1.0倍试验电压下停留1分钟后读取泄漏电流值;最后在试验电压下按规定的时间进行耐压试验,并在耐压试验终了前,再读取耐压后的泄漏电流值。
根据电缆类型不同,微安表有不同的接线方式,一般都采取微安表接在高压侧,高压引线及微安表加屏蔽。对于带有铜丝网屏蔽层且对地绝缘的电力电缆,也可将微安表串接在被试电缆的地线回路,在微安表两端并联一放电开关,测量时将开关拉开,测量后放电前将开关合上,避免放电电流冲击损坏微安表。
应在高压侧直接测量试验电压。因为采用半波整流或倍压整流时,如采取在低压侧测量电压换算至高压侧电压的方法,由于电压波形和变比误差以及杂散电流的影响,可能会使高压试验电压幅值产生较大的误差,故应在高压侧直接测量试验电压。
每次串联谐振试验完毕,应先降压,切断电源。然后对被试电缆用每千伏约80千欧的限流电阻对地放电数次,然后再直接对地放电,放电时间应不少于5分钟以保证充分放电。
