断路器耐压测试台
时间:2021-10-13

断路器耐压测试台


中试控股技术博士为您解答:ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置

一、适用范围

120kV400平方毫米交联电缆4000m,电容量≤1.1μF,试验频率30-300Hz,试验电压44kV

2.10kV/1000kVA变压器的交流耐压试验, 电容量≤0.01μF,试验频率45-65Hz,试验电压不超过35kV

3.10kv所有被试品

4. 环境温度:-150C 45 0C;

5. 相对湿度:≤90%RH;

6. 海拔高度:  2500米;

二、断路器耐压测试台系统主要性能及参数

1、电源电压:   380V±10%50Hz

  2、额定容量:550KVA

  3、输出电压:     44KV

  4、输出电流:  2.5A. 12.5A

  5、输出电压波形:  正弦波;

6、输出电压波形畸变率: 0.5%

7、允许连续工作时间:额定输出电流下持续运行时间为60分钟;

  8、输出频率范围:     30300Hz

    9、品质因数:         30

10、系统噪声:       60db

11、系统测量精度:    1.0

12、频率分辨率:      0.01Hz

13、频率不稳定度:    0.05%

14、环境温度:       -25℃~ +55

相对湿度:       90%

海拔高度:       2000m

15ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  中试控股具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源35KW                1

a) ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 35KW

c) 工作电源:      交流380V50Hz

d) 输出电压:      0500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  70A

g) 输出波形:正弦波,      波形畸变率:0.5%

h) 频率调节范围:  30300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平: 60dB

k) 变频电源中试控股采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m)    护 :具有过压、过流、过热、放电保护功能。

n) ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O)    量: 26Kg

2、 励磁变压器35KVA            1

a) 额定容量:   35KVA

b) 输入电压:    500V

c) 输出电压: 1.8KV;  2.5KV

d) 工作频率范围: 30300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构:中试控股采用干式结构,绝缘耐热等级H,满足干式变压器规范要求;

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变;

内置过电压保护,防止

  h)    量:    50Kg ;

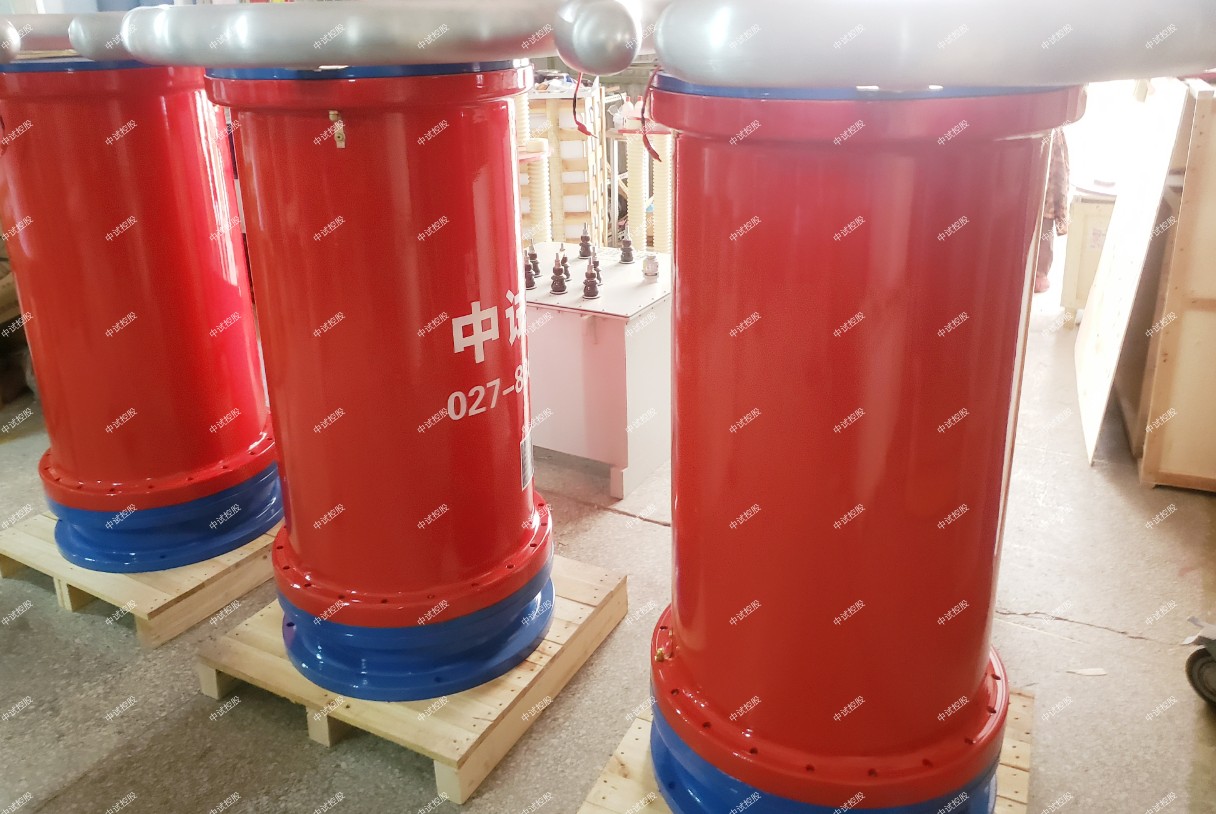

3、高压电抗器 DK-55/22       10

a) 额定容量:   55KVA

b) 额定电压:   22KV

c) 额定电流:   2.5A

e) 品质因素:  Q30   40

f)     构:  干式;

    g)      量: 50Kg/

h) 连续运行时间:≥ 1小时

4、 电容分压器   ZSTRF-60/0.001                1

a) 额定电压:    60KV

b) 工作频率:    30300Hz

c) 分 压 比:    10001

d) 分压比误差:  1%,

e) 测量精度:    交流有效值1.0

f) 介质损耗:    tgδ≤0.5% ;

g)     量:    10Kg

h) ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,30-300HZ内分压比不变。

1、变频电源

1)绝缘电阻测试

2)耐压试验:2000V1分钟

3)负载试验:在满负荷下,各器件的温升不大于45K

2、励磁变压器

1)直流电阻测量

  2)变比测量

  3)空载电流及空载损耗

  4)短路阻抗和负载损耗

  5)绝缘电阻测试

  6)温升试验:额定容量下运行60min,温升不大于65K

 3、电抗器试验

1)直流电阻测量

2)电感量测量

3)交流耐压试验

温升试验:ZSBP-550KVA/44KV变频串联谐振耐压成套试验装置额定容量下运行60min,温升不大于65K

      4、成套装置试验

1    耐压试验:1.1额定电压下,耐压1min

2    短路试验:电压为0.5U0.8U1.0U的条件下,将高压输出突发短路3次,保护装置可靠动作,各单元完好。

3)噪音小于60dB


串联谐振电路耐压试验的质量因数是什么?

1. 介绍
串联谐振装置广泛应用于变压器、电容器等大容量试验对象的现场交流耐压试验。针对实际应用中常见的问题,中试控股分析了串联谐振耐压试验中影响因数质量q的几个因素。
2.
测试对象的容量
q
值是评价串联谐振电路最重要的参数。它与高压电容的工频f和电感L成正比,与阻抗R成反比,R表示整个电路的有功损耗。在实际的工频串联谐振测试电路中,根据公式wl=l/wc可以得出电容电抗决定电感电抗的结论。
然而,Q = wL / R。如果测试对象是GIS或由独立元件组成的设备,则可以分段进行耐压测试,提高容抗,获得更高的q值。中试控股采用变频谐振装置,试验对象的容量较大,谐振频率较低。在大多数情况下,这对测试对象是有帮助的。
3.
电路损耗的等效电阻
无论何种工频或变频谐振装置,若测试对象容量固定或高压电抗器电感固定,当电路达到串联谐振时,wl=l/wc,则有:
式中:Uout为输出电压;Uexc是中试控股根据上述公式输入的励磁电压,提高q值的唯一方法是降低电路损耗电阻R
实际测试电路由串联测试装置、高压引线和测试对象三部分组成。该电路主要由高压电抗器和串联装置中的测试对象构成。

结论
(1)
串联谐振试验中,影响q值的因素很多,包括被测对象的容量、电路损耗电阻、天气等。
(2) Qs
是一个复杂的参数,一般由QLQR决定。
然而,中试控股在现场试验中,其他因素也会影响Qs,包括高压电极和高压引线。特别是高压引线的电晕损耗控制比较困难。随着电压的升高,高压部分电晕损耗逐渐增大,导致Qs值明显降低。最后,输出电压不能饱和,不再增加。
(3)
降低高压部分电晕损失的有效方法是在高压电极上增加电晕环,提高高压引线的初始电晕场强。实验室可采用长径精加工铝管,现场试验高压引线应采用长径弹性引线。

(4)当输出电压接近标称值时,中试控股应注意电抗器的电压分布。

断路器耐压测试台对于试验设备的选取,一般选择不同电压等级的直流高压发生器,我们室内现有60KV 2套,200KV 2套,600KV 1套,根据被试设备需要的试验电压值来确认,具体原理都是通过硅堆倍压整流得来。但也可以通过现场组建,即用试验变压器高压串硅堆(半波或全波整流)和并滤波电容器来进行发电机、电缆或避雷器的耐压和泄漏电流的测试。

串谐耐压仪交接规程的相关规定:发电机:其Us = 3Ue Us0.5 Ue分阶段上升,每阶段停留1min。各相泄漏电流的差别不应大于小值的100%;电流不应随时间延长而加大;当泄漏电流不成比例上升时,应进行分析。(为什么要分段加压,且每阶段要停留,是因为大容量的被试品其吸收过程较长,若加压太快,在US1min是读取的电流值不一定是真正的电导电流),水内冷发电机应采用低压屏蔽法。交流电动机:其Us = 3Ue,只针对1000V1000KW以上容量的、中性点连线引出的绕组分相进行,并在Us下,各相泄漏电流的差值不应大于最小值的100%,当泄漏电流小于20μA时,相间无明显差别即可。电力变压器:35KV及以上,且容量在800KVA及以上时,应测量泄漏电流。测试绕组连同套管的泄漏电流时,不同的电压出线等级规定了不同的Us 值,并给出了允许的泄漏电流值(不同温度下的参考值)。
