10KV500M谐振试验装置

串联谐振耐压试验系统优点

出电流波形好。试验回路仅对工作频率（即基波）的电流是零电抗回路，而对其它谐波的电流是高电抗回路。所以，输出电流的波形基本上是正弦波。

、自保护性能好。当串联谐振回路达到ωL=l/ωC的条件时，系统才有高压输出，而被试电缆一旦发生击穿，相当于电容被短路，回路失谐，高压立即降落，电抗器的电抗限制短路电流，保护试验装置不会遭受过电压及大电流的冲击。所以在串联谐振试验装置中，不需要加球隙或电阻保护，也不需要其它保护方式来保护。串联谐振试验装置适用于高电压的电容性试品的交接和预防性试验。

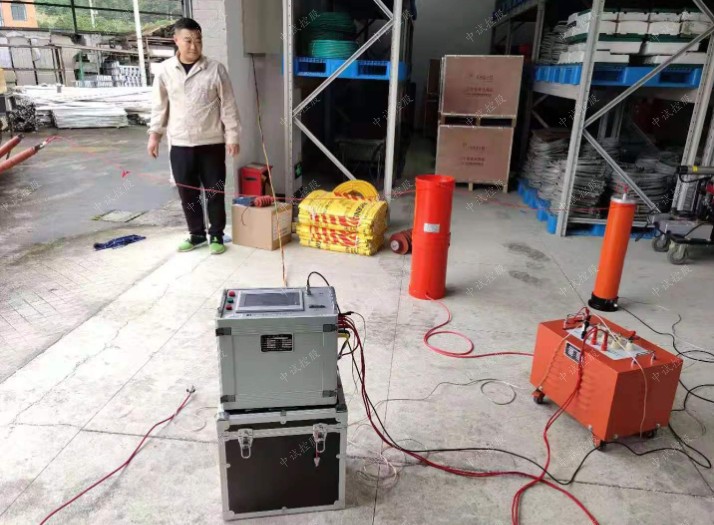

35kV变频电缆串联谐振1km
一、简介




ZSBX-35kV变频电缆串联谐振1km




1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。








二、技术参数
试品对象




1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间；
2、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间；
3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz,试验电压不超过42kV,试验时间。








额定容量：135kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：5A；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；




中试控股激励变压器ZSJLB-7.5kVA/1.5/3kV/0.4kV           1台
额定容量：7.5kVA；
输入电压：0-400V，单相；
输出电压：1.5/3kV
结    构：干式；
重    量：约48kg；




中试控股变频电源ZSXB-F-7.5kW/220/380V            1台
额定输出容量：7.5kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：18.75A
额定输出电流：18.75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪 声 水 平：≤50dB




中试控股高压电抗器ZSDK-33.75kVA/27kV            4节
额定容量：33.75kVA;
额定电压：27kV；
额定电流：1.25A；
电感 量：100H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约40kg；




中试控股电容分压器ZSFRC-60kV/1500pF             1套
额定电压：60kV；
高压电容量：1500pF；
介质损耗：tgσ≤0.5%；
分压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；




三、设备组合




被试品对象




电抗器33.75kVA/27kV四节




激励变压器输出端选择试验电压（KV）35kV/300mm2电缆1km




使用电抗器两节串联两组并联3kV≤52kV10kV/300mm2电缆3km




使用电抗器四节并联1.5kV≤22kV10kV开关、互感器




使用电抗器两节串联3kV≤42kV

影响电缆故障波形的因素

1、电缆的绝缘层材料。如果是油纸电缆或纯净的交联聚乙烯材料，则故障波形简单、清晰；
2、电缆故障绝缘电阻是否小于1000欧姆，当小于1000欧姆时故障点反射波形比较清晰；
3、脉冲反射仪是否有比较法功能，有比较法的脉冲反射仪将好相、坏相的波形在同一屏下同时展示，二者波形的分叉点就是故障点的位置；
4、被测电缆是否有T接分支电缆。如有，则需要有TDR伴侣协助，在被测主干电缆远端或分支电缆远端施加TDR伴侣的开断信号，使故障点发射波形与分支电缆远端分别出来。

 交流耐压试验所需要的主要设备有：

试验变压器、调压及控制设备、电压测量装置、保护电阻及保护球隙等。

10KV500M谐振试验装置耐压试验加压方法

工频耐压试验即对被试品施加工频电压，以检验被试品对工频电压升高的绝缘承受能力，工频耐压试验装置由控制箱和试验变压器组成，一般规定工频耐压时间为1min。

工频耐压试验对某些被试品，如变压器、电磁式电压互感器等，采用从二次侧加压而使一次侧得到高压的试验方法来检查被试品的绝缘。而通常的工频耐压试验只是考验了主绝缘，却没有考验纵绝缘，因此要做感应耐压试验，可查看“检验变压器纵绝缘的方法”

10KV500M谐振试验装置断路器的功能简述

在测量断路器耐压试时，我们所施加的为工频高压，将不用的测量断口应该可靠接地，根据不同的断口状态施加不同的电压值 ，持续时间为1分钟，如果施加过程中，发生放电造成设备保护，应该充分检查接线方法，安全距离后再次进行断口的耐压试验，如果您需要对其放电，请正确的使用

在电力系统中，断路器是用于在规定时间内能够关合、承载和开断正常回路的开关装置，应用极其的广泛，断路器按照电压等级，可以分为高压断路器和低压断路器，一般将3kV以上的称为高压电器，断路器耐压试验的测量一般采用油浸式试验变压器或者是串联谐振试验装置进行测试，前者的适用性更强一些
