10KV400M串联谐振仪器

20~300Hz串联谐振试验时常见故障：

电压上升或者保持的过程中泄漏电流不稳定；

电力电缆在做串联谐振试验时，出现以下情况之一，电缆绝缘可能有问题，

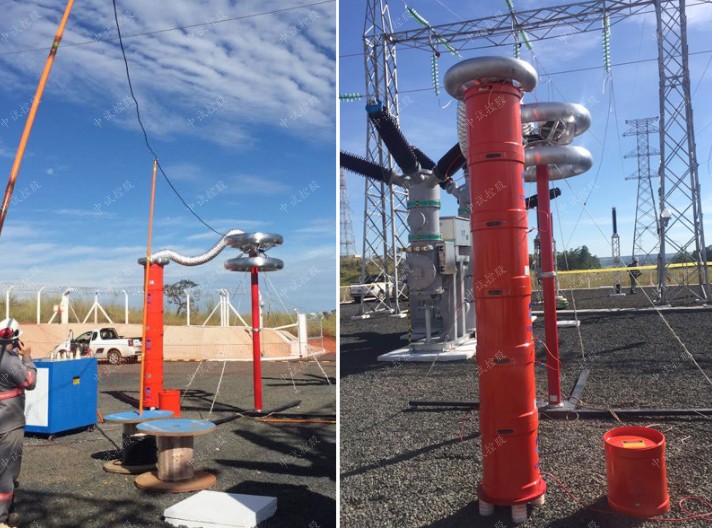

10kV电缆耐压变频串联谐振


一、简介
ZSBX-10kV电缆耐压变频串联谐振装置


1、帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。


二、技术参数
试验对象：10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


1、额定容量：44kVA；
2、输入电源：单相220或三相380V电压，频率为50Hz；
3、额定电压：22kV
4、额定电流：2A
5、工作频率：30-300Hz；
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
9、温    升：额定负载下连续运行5min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12、测量精度：系统有效值1.5级；


激励变压器ZSJLB-3kVA/1.5kV/0.4kV         1台
额定容量：3kVA；
输入电压：0-400V，单相；
输出电压：1.5kV
结    构：干式；
重    量：约35kg；


变频电源ZSXB-F-3kW/220/380V           1台
额定输出容量：3kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：7.5A
额定输出电流：7.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
噪 声 水 平：≤50dB


高压电抗器ZSDK-22kVA/22kV             2节
额定容量：22kVA;
额定电压：22kV；
额定电流：1A；
电 感 量：92H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约30kg；
电容分压器ZSFRC-30kV/3500pF           1套
额定电压：30kV；
高压电容量：3500pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；

10KV400M串联谐振仪器串联谐振耐压时间

串联谐振耐压时间是指，通过串联谐振装置上升到试验电压之后被试品所承受的时间，电压等级不同，耐压时间也不同，串联谐振耐压时间用于检查在高电压、长时间下的被试品运行工况。

泄漏电流随着电压的升高急剧上升；

泄漏电流随着交流耐压的时间延长有所上升

电气安全工具性能测试的意义

电气安全用具是保证电气工作者安全操作必不可少的辅助工具,可防止触电等伤害。正确使用合格的电气安全用具是保证安全的基本条件之一。

电力部门回来的电气安全用具不管是新的还是使用过一段时间的，定期做一个质量检测试验还是很有必要的，不能只检查外观觉得是好的就行。比如：绝缘用具类的耐压试验、高空安全绳索做拉力试验等。下面就以非常实用的绝缘靴手套耐压试验装置为例，讲解绝缘靴和绝缘手套的耐压安全测试。

电缆故障的直接原因是绝缘降低而被击穿。导致绝缘降低的因素很多电缆故障可概括为接地、短路、断线三类。

电缆故障分类

根据电缆故障定位的程序第一步判断电缆故障性质，可根据电缆发生的位置分为电缆主绝缘故障和电缆外护套故障。在电缆主绝缘故障的基础上，进一步分为：低阻接地故障、低阻短路故障、断线故障、高阻接地故障、高阻短路故障、闪络型故障、泄漏型故障、间歇型故障等。

10KV400M串联谐振仪器便携式耐压仪操作方法

    当时间显示窗口显示为“0”时，按一下“启动”按钮，就能连续对被测物进行测试，不必再按动“启动”按钮。测量中结果判断为实时显示值。

在测试过程中，当接地电阻测量值超出测量范围时，接地电阻显示窗口显示“ ”，如果被测物上没有电流，则认为不构成回路，接地电阻值无穷大，仪器显示“  ”。

在测试过程中，当测试电流小于 1A 时， “欠流”指示灯亮，当测试电流大于 30A 时，仪器自动切断电流，停止测试，并且“过流”指示灯亮，接地电阻显示窗口显示“ ”。

单次测试

按下“启动”按钮，“测量”指示灯亮。

调节面板上的“电流调节”旋钮，至所需测试电流值。此时时间窗口显示剩余测试时间。如被测物合格，测试时间一到，仪器会发出“嘟”一声后，且“合格”指示灯亮，电阻显示窗口示值即为被测物的接地电阻值；当测量电阻值大于设定值时，指示灯亮，待测试时间一到，仪器停止工作，并发出声，则被测物为不合格品。然后按一下“复位”键，仪器退出测量状态，回到初始状态，“测量”指示灯灭。
