一10KV干 式 变 压 器

（1）变 压 器 参 数

1、额定容量 ：2500KVA

2、额定电压 ：10.5/0.4KV

3、额定电流 ：144/3608A

4、空载电流%：1.4%

（2）计算施加电压

1、空载电流： I=3608×1.4%=50.5A

2、对Y，yno接线变压器局放试验

按绕组接到不接地系统：

系统高电压：Um=12KV

局放试验预加电压： U1=1.5Um=1.5×12=18KV

局放试验电压： U2=1.1Um=1.1×12=13.2KV

中试控股变压器变比  ：  K=10.5/√3/0.4/√3=26.25

1.5Um电压下的二次电压：U=1.5Um×2/3÷26.25=457V

1.1Um电压下的二次电压：U=1.1Um×2/3÷26.25=335V

变压器感应耐压试验：

试验电压取两倍的额定电压：  Us==21KV

在二次侧ao施加电压，变比为  K=10.5/√3/0.4/√3=26.25

二次电压：U==21000×2/3÷26.25==533.3V

3、对D，yn11接线变压器局放试验

按绕组接到不接地系统：

系统高电压：Um=12KV

局放试验预加电压： U1=1.5Um=1.5×12=18KV

局放试验电压： U2=1.1Um=1.1×12=13.2KV

变压器变比  ：  K=10.5/0.231=45.5

在二次侧ao施加电压

1.5Um电压下的二次电压：U=1.5Um÷45.5=395V

1.1Um电压下的二次电压：U=1.1Um÷45.5=290V

变压器感应耐压试验：

试验电压取两倍的额定电压：  Us==21KV

在二次侧ao施加电压，变比为  K=10.5/0.4/√3=45.5

二次电压：   U==21000÷45.5==461.5V

4、励磁变容量：

S=U×I=533.3×50.5=26.91KVA

变频串联谐振耐压装置主要由变频电源，激励变压器，电抗器，电容分压器组成，适用于大容量、高电压电气设备的交流耐压试验。

10kV电缆变频串联谐振3km


一、简介
ZSBX-10kV电缆耐压变频串联谐振装置


1、帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的


交流耐压试验。






二、技术参数
试验对象：10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。




额定容量：132kVA;
输入电源：三相380V电压，频率为50Hz;
额定电压： 22kV;
额定电流： 6A;
工作频率：30-300Hz;
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%;
工作时间：额定负载下允许连续5min;过压1.1倍1分钟；
温   升：额定负载下连续运行5min后温升≤65K;
品质因素：装置自身Q≥30（f=45Hz）;
保护功能： 对被试品具有过流、过压及试品闪络保护（详见变频电源部分）;
测量精度：系统有效值1.5级；


激励变压器ZSJLB-6kVA/1kV/0.4kV           1台
额定容量：6kVA；
输入电压：0-400V，单相；
输出电压：1kV
结    构：干式；
重    量：约42kg；


变频电源ZSXB-F -6kW/220/380V             1台
额定输出容量：6kW
工作电源：220/ 380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：15A
额定输出电流：15A
电压分辨率： 0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
噪 声 水 平：≤50dB


高压电抗器ZSDK-44kVA/22kV             3节
额定容量：44kVA;
额定电压：22kV；
额定电流：2A；
电 感 量：55H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约42kg；


电容分压器ZSFR-30kV/6000pF             1套
额定电压：30kV；
高压电容量：6000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；

下面我们以35KV主力变压器为被试品，为大家实例讲解如何使用串联谐振进行交流耐压试验。

首先是对串联谐振进行选型与配置，由于35KV主力变压器对地电容值小于0.02UF，电抗器为100H，因此我们直接串联电抗器。

电缆60分钟耐压检测仪准备工作

开始进行耐压试验之前，要对现场环境进行考察，温度过高或湿度太大都会对试验结果产生影响。

进行接线操作前先用兆欧表对变压器进行绝缘测量。只有在绝缘电阻值符合标准的情况，才可以进行耐压试验。

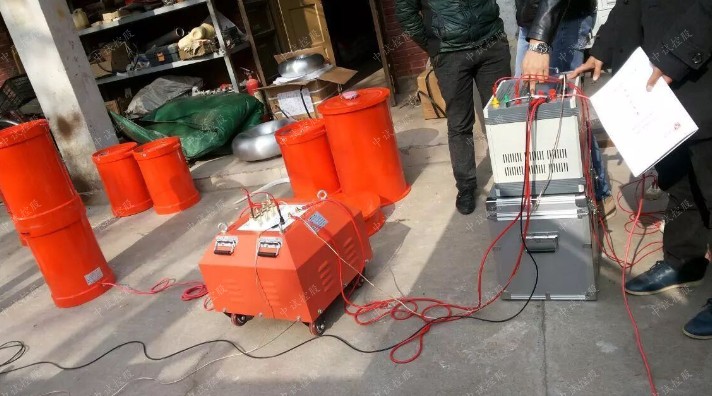

电缆60分钟耐压检测仪接线方法

将变频电源的安全接地线接好，再将变频电源的输出与激励变压器的输入进行连接，中试控股激励变压器接地端接地，在将4节电抗器串联，然后将激励变输出端与其中一个电抗器尾端连接，电抗器顶端与电容分压器顶端连接，电容分压器下端将分压信号线和接地线分别连接变频电源和接地线。将被试品变压器高压侧与电抗器顶端连接，变压器低压侧短接接地。

电缆60分钟耐压检测仪操作步骤

中试控股变频电源接通电源，电源可以接220V或380V，接220V时接AC两相，接380V时接ABC三相（注意：当接220V 时变频电源输出功率减半）。

打开变频电源开关，点击进入参数设置页面，首先设置试验电压，这里试验电压为68KV，所以直接点击设置为68KV，仪器会自动设置过压保护，和闪络保护，过压保护为试验电压的1.1倍，闪络保护为试验电压的是0.4倍，过流保护默认为装置的额定电流。

起始频率默认为20Hz，终止频率默认为300Hz。起始电压默认为30V，分压器比以出装置默认为准。

参数设置完成后点击返回（在此通知试验同事拉起围栏，将要进行耐压试验，防止人员触碰）。仪器会返回上一级主界面，进入主界面点击自动试验，可以看到我们设置的参数设置。

点击开始试验，仪器会自动寻找谐振点，自动升压，升压到试验电压时仪器会自动进入到耐压计时，当耐压时间到达后自动降压。

在升压的同时需要关注低电压和低电流。试验完成后点击保存，保存试验报告并打印。
