感应耐压试验则可使试验电压沿着绕组轴向高度的分布与运行时电位分布相对应。试验过程中，难免会出现局部放电现象，本文将以不同电压等级的干式变压器为例，为大家介绍感应耐压局部放电试验的计算方法。

现在高压大容量变压器大部分采用中性点半绝缘结构，绕组首末端对地绝缘强度不同，不能承受同一对地试验电压。

电缆绝缘耐压检测装置当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。

当试验频率超过2倍的额定频率时，试验持续时间为：

120×（额定频率）（S ）/试验频率   但不少于15s

工频交流耐压试验（以下称交流耐压试验）应在被试品的绝缘电阻及吸收比测量、直流泄露电流测量级介质损耗正切值tgδ测量均合格之后进行。

一一般要求

电缆绝缘耐压检测装置如在这些非破坏性试验中已查明绝缘有缺陷，则应设法消除，并重新试验合格后才能进行交流耐压试验，以免造成不必要的损失。

箱变的耐压试验，建议在二次回路调试前进行。

二试验目的

考验被试品绝缘承受各种过电压能力，保证设备安全运行。

三试验方法及步骤

3.1、试验方法

交流耐压试验的接线，应按被试品的要求（电压、容量）和现有试验设备条件来决定。通常试验时采用工频耐压试验装置（包括控制部分和升压部分）来进行试验，现场通常对控制回路加以简化，如图1所示。

3.2、试验准备

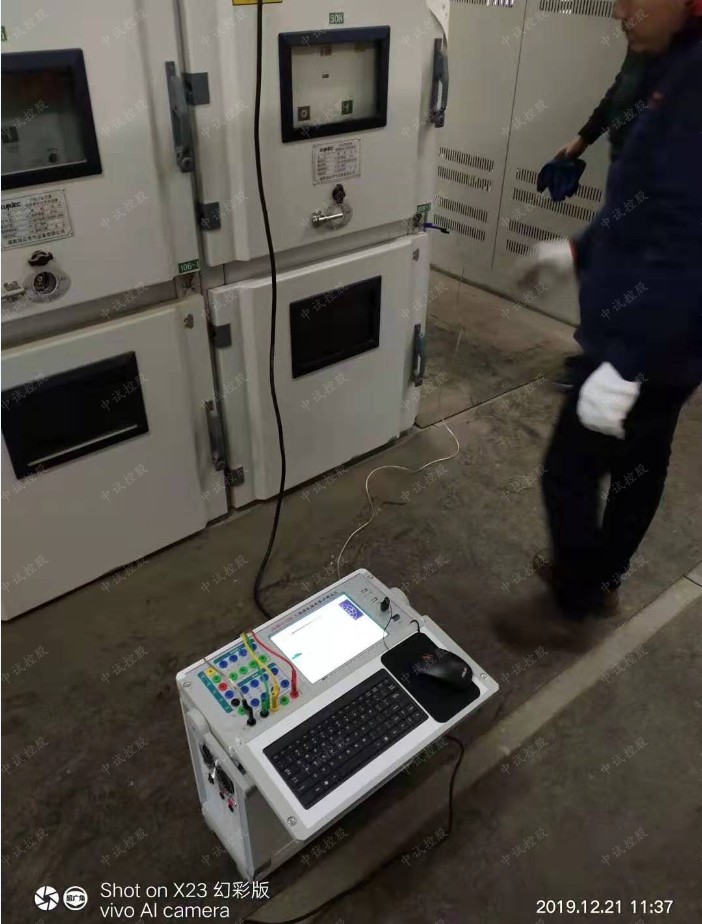

1.试验操作人员必须带绝缘手套，穿绝缘鞋，如图2所示。

2.试验验前必须确保下列元器件已经退出：电压互感器、避雷器、带熔断器的手车、站用变压器、高压电缆；

3.试验前，试验相关人员必须了解试验品的详细参数；电压等级，海拔高度；

35kV变频电缆串联谐振1km
一、简介




ZSBX-35kV变频电缆串联谐振1km




1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的


交流耐压试验。








二、技术参数
试品对象




1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间；
2、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间；
3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz,试验电压不超过42kV,试验时间。








额定容量：135kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：5A；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；




激励变压器ZSJLB-7.5kVA/1.5/3kV/0.4kV           1台
额定容量：7.5kVA；
输入电压：0-400V，单相；
输出电压：1.5/3kV
结    构：干式；
重    量：约48kg；




变频电源ZSXB-F-7.5kW/220/380V            1台
额定输出容量：7.5kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：18.75A
额定输出电流：18.75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪 声 水 平：≤50dB




高压电抗器ZSDK-33.75kVA/27kV            4节
额定容量：33.75kVA;
额定电压：27kV；
额定电流：1.25A；
电感 量：100H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约40kg；




电容分压器ZSFRC-60kV/1500pF             1套
额定电压：60kV；
高压电容量：1500pF；
介质损耗：tgσ≤0.5%；
分压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；




三、设备组合




被试品对象




电抗器33.75kVA/27kV四节




激励变压器输出端选择试验电压（KV）35kV/300mm2电缆1km




使用电抗器两节串联两组并联3kV≤52kV10kV/300mm2电缆3km




使用电抗器四节并联1.5kV≤22kV10kV开关、互感器




使用电抗器两节串联3kV≤42kV

ZSBP-108KVA/72KV变频串联谐振成套试验装置

技术方案

适合的被试品：电缆、变压器、开关、开关柜、绝缘子、母线等。

适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足35kV变电站变压器、配电设备交流耐压试验

4．35kV/300mm2电缆0.5km，电容量≤0.099μF，试验频率为30-300Hz,试验电压52kV。

ZSBP-108KVA/108KV变频谐振试验装置技术指标

1．额定电压：108KV

被试品的：

22kV---满足10kV电缆交流耐压试验；

52kV---满足35kV电缆交流耐压试验；

72kV---满足35kV变压器交流耐压试验；

80kV---满足110kV变压器中性点交流耐压试验；
