串联谐振交流调试仪

中试控股电力电缆：电压等级(如10/35/110kV规格等);大长度;截面积;

发电机、电动机：电压等级(出口电压或称工作电压);试验电压(耐压值);单相对地电容量范围(如0.2-0.55uF等);

每次耐压试验前，将传感器分别安装在被试部分，特别是断路器、隔离开关、母线与各间隔的连接部位绝缘子的连接外壳上。如因传感器数量有限，使放电或击穿发生未预报，则应根据监听放电的情况，降压断电后移动传感器，重新升压直到找到放电或击穿部位。

②解体，打开放电气隔，仔细检查绝缘情况。在采取必要的恢复措施后，方可进行下一次规定耐压试验。

中试控股电力变压器：电压等级(如10/35/110/220kV规格等);大容量;试验性质(中性点耐压或全绝缘耐压);单相对地电容量;

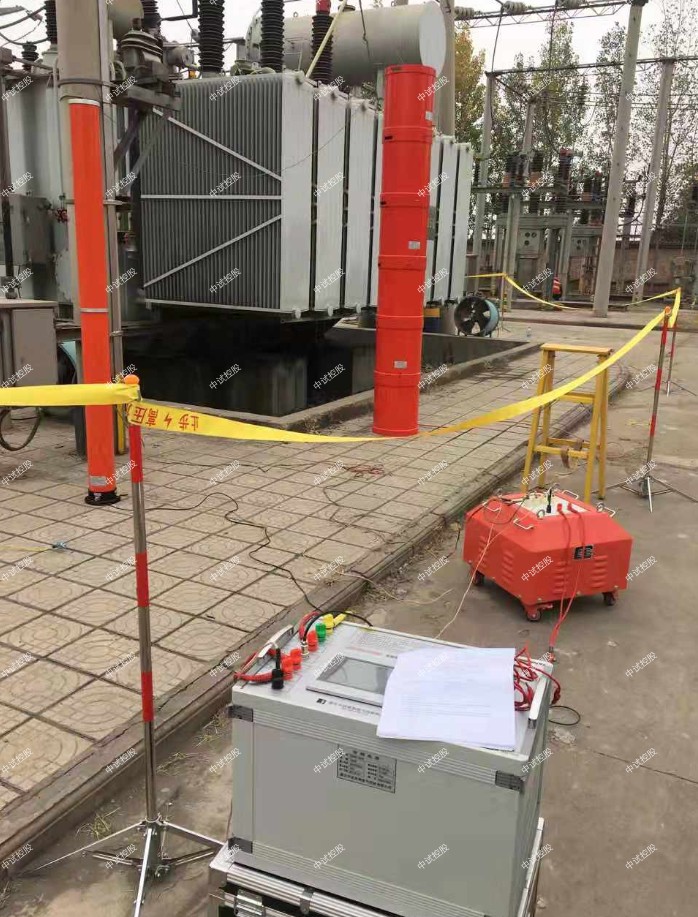

串联谐振交流调试仪基本试验步骤和注意事项：按作业指导书的相关程序，现场环境，布置安全设施，按仪器的操作规程进行接线。

35kV电缆变频串联谐振5km
一、简介
ZSBX-35kV电缆变频串联谐振5km


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。




二、技术参数
试验对象：35kV/400mm2电缆5km的交流耐压试验，电容量≤1.073uF，试验频率30-300Hz，试验电压52kV，试验时间60min








额定容量：810kVA；
输入电源：三相380V电压，频率为50Hz；
额定电压：54kV；
额定电流：15A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-45kVA/3kV/0.4kV             1台
额定容量：45kVA；
输入电压：0-400V，单相；
输出电压：3kV；
工作时间：60分钟；
结    构：油式；
重    量：约350kg；
尺    寸：700*600*400


变频电源ZSXB-F-45kW/380V                 1台
额定输出容量：45k
工作电源：380±10%V（三相），工频
输出电压：0 –400V，单相，
额定输入电流：112.5A
额定输出电流：112.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30-300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪 声 水 平：≤50dB


高压电抗器ZSDK-405kVA/54kV                2节
额定容量：405kVA;
额定电压：54kV；
额定电流：7.5A；
电 感 量：35H/单节；
品质因素：Q≥30 (f=45Hz)；
工作时间：60分钟；
结    构：油式；
重    量：约750kg；
尺    寸：Φ650*900mm


电容分压器ZSFR-60kV/1000pF                1套
额定电压：60kV；
高压电容量：1000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级；
工作时间：60分钟；
重    量：约12kg；
尺    寸：Φ160*850mm


串联谐振交流调试仪补偿电容分压器ZSFRC-60kV/10000pF             1套
额定电压：60kV；
高压电容量：10000pF；
工作时间：5分钟；
重      量：12kg；
尺      寸：Φ150*600mm；

   1、必须将被试设备绝缘检测合格；

   2、应先空试，尤其是发电机直流耐压前，必须记录I0 ；

   3、应消除表面泄漏和杂散电流影响，引入屏蔽，擦拭干净表面；

   4、非被试侧三相应接地短接；

   5、精神集中，关注微安表的变化；

   6、测试完后必须充分放电后才能进行换相；

   7、记录环境温度，如变压器绕组连同套管的泄漏与温度有很大关系，应记录准确。

安规中的相关内容：

  （1）试验设备的接地，应使用4mm2的多股软铜线；

  （2）被试品的外壳和非被试相应可靠接地，高压引线尽量缩短，有安全距离，不得影响放电；

  （3）应挂“止步，高压危险”牌；

  （4）合闸前应检查设备的零位；

  （5）应大声喧唱；

  （6）进行电机、电容、电缆耐压后，应先用带电阻的接地棒放电，然后直接放电；

（7）雷电天气或6级以上风时，严禁户外高试。

 对于直流高压发生器和标准测试杆应每年检验一次

10kVA/100kV全自动工频耐压试验装置特点

● 电压、电流、时间、状态信息及提示信息等数据4.7尺大屏液晶显示，读数清晰、直观；

● 全中文界面，操作简单明了，可适应多种应用场合；

● 轻触式按键操作，所有功能均可通过按键设定，提高了的安全性、可靠性；

● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

● 按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台/箱可与多台变压器相互配套使用；

● 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

● 试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；

● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压；

● 试验结果声音功能，试验通过或试验失败时，设备会发出不同的声音，试验人员可直接由声音辨认试验的结果；
