串联谐振交流耐压仪

中试控股电缆：Us 分4-6段均匀上升，每阶段停留1min，泄漏值不平衡系数≤2，6KV电缆小于10μA时，平衡系数不作规定，当电流不稳或突变时或随时间延长而增加时应处理。金属氧化物避雷器：应测试其1mA下的直流参考电压和75%U1mA的泄漏电流，一般小于50μA，6KV的避雷器因产品的型号和规格的不同会有区别，应注意产品的说明书试验报告。

一般试验接线：主要涉及的是微安表的接入。当接在高压侧时精度稍高，误差小，一般读取发生器高压侧的泄漏值，其主要应用于被试品一极接地的场合，如变压器和电机、电缆等，其微安表可方便地引入高压引线的屏蔽。

发电机、电动机：电压等级(出口电压或称工作电压);试验电压(耐压值);单相对地电容量范围(如0.2-0.55uF等);

电压等级(或称工作电压);试验电压(耐压值);间隔数量;。

中试控股开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级(或称工作电压);试验电压(耐压值)。

35kV变频串联谐振5km，110kV电缆1km
一、简介

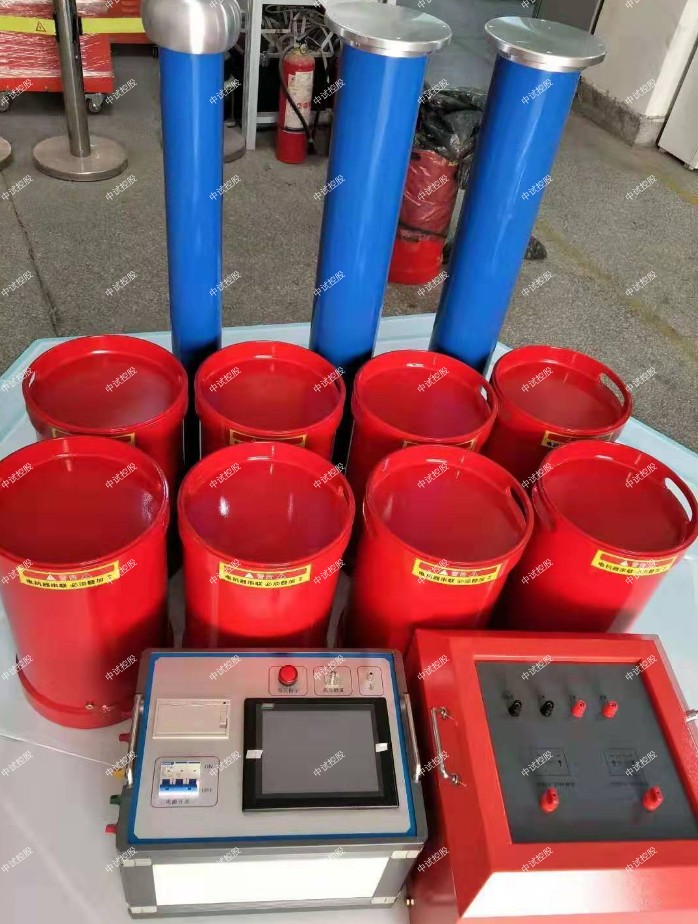

ZSBX-35kV变频串联谐振5km，110kV电缆1km

1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。


二、技术参数
试验对象：


1、35kV/300mm2电缆5km的交流耐压试验，电容量≤0.97uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.201uF，试验频率30-300Hz，试验电压128kV，试验时间60min。


设备组合


被试品对象


电抗器81kVA/27kV十节


激励变压器输出端选择110kV/630mm2电缆1km


使用电抗器五节串联两组并联5kV35kV/300mm2电缆3km


使用电抗器两节串联三组并联2.5kV35kV/300mm2电缆4km


使用电抗器两节串联四组并联2.5kV35kV/300mm2电缆5km


使用电抗器两节串联五组并联


（其中一组电抗器接地）


2.5kV


额定容量：810kVA；
输入电源：三相380V电压，频率为50Hz；
额定电压：54kV；135kV；
额定电流：15A；6A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-30kVA/2.5/5kV/0.4kV         1台
额定容量：30kVA；
输入电压：0-400V，单相；
输出电压：2.5/5kV
结    构：干式；
重    量：约130kg；


变频电源ZSXB-F-30kW/380V           1台
额定输出容量：30kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V，单相，
额定输入电流：75A
额定输出电流：75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-81kVA/27kV           10节
额定容量：81kVA;
额定电压：27kV；
额定电流：3A；
电感 量：34H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约75kg；


电容分压器ZSFRC-130kV/2000pF            1套
额定电压：130kV；
高压电容量：2000pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约26kg；

串联谐振交流耐压仪CVT校验：电压等级(或称工作电压，如35/110/220规格等);试验电压(耐压值);电容量范围(如0.005-0.02uF)。

当被试品的一极对地有绝缘时，如避雷器，则可将微安表接在避雷器的基座之间，但必须先测试其基座的绝缘良好。串联谐振交流耐压仪如果接在高压侧则必须经过屏蔽，否则肯定超差。而水内冷发电机直流耐压时，微安表接在电源的低压侧，采用低压屏蔽法。另外试验电压的读取一般要求直读Us，而发电机试验时必须并接标准表，等级精度均应符合要求。当单独接入微安表时，应有保护防止冲击的措施如并接电感电容和短路刀闸等。

ZSBP-54KVA-54KV变频串联谐振成套试验装置

适用范围

1，10kV/300mm2电缆0.5km，电容量≤0.18μF，试验频率为30-300Hz,试验电压22kV。

2，35kV/300mm2电缆0.3km，电容量≤0.06μF，试验频率为30-300Hz,试验电压52kV。

设备遵循的标准和行业标准

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>
