35KV9公里电缆交流耐压智能试验系统

其频率可为工频基波或高阶次谐波。

谐振回路固有的滤波效应使得系统输出的试验电压波形完全满足试验规程的要求。

35KV9公里电缆交流耐压智能试验系统当负载突然倾卸时，由于电源只有一条空载传输线，而且输电线路的接地电抗可以用X0表示，流过电源内阻的电流就变成电容电流。

使用适当的电源线：只可使用专用、并且符合规格的电源线。

正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地：除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在输入或输出终端连接前，应确保已正确接地。

注意所有终端的额定值：为了防止火灾或电击危险，请注意的所有额定值和标记。在对进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

在有可疑的故障时，请勿操作：如怀疑有损坏，请维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作

请勿在易爆环境中操作

保持产品表面清洁和干燥

35kV电缆变频串联谐振3km，10kV电缆7km
一、简介
ZSBX-35kV电缆变频串联谐振2km


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。






二、技术参数
试品对象：


1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。


2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min






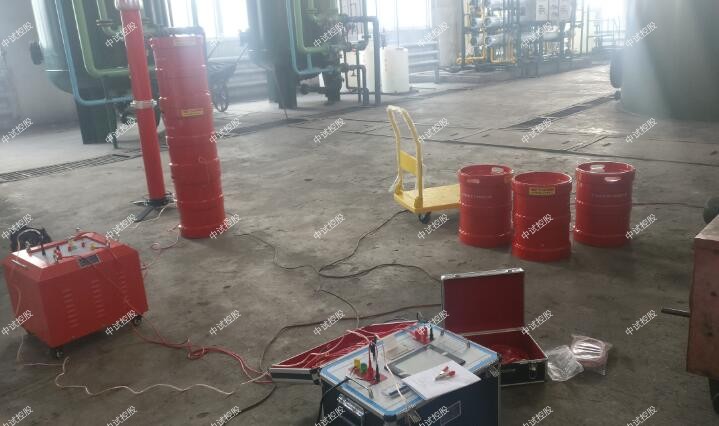

设备组合


被试品对象


电抗器67.5kVA/27kV四节


激励变压器输出端选择35kV/300mm2电缆2km


使用电抗器两节串联两组并联3kV10kV/300mm2电缆5km


使用电抗器四节并联1.5kV10kV开关、互感器


使用电抗器两节串联3kV





额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：10A；5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-15kVA/1.5/3kV/0.4kV                       1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：1.5/3kV
结    构：干式；
重    量：约85kg；


变频电源ZSXB-F-15kW/220/380V                          1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-67.5kVA/27kV                    4节
额定容量：67.5kVA;
额定电压：27kV；
额定电流：2.5A；
电感 量：50H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约65kg；


中试控股电容分压器ZSFRC-60kV/1500pF                      1套
额定电压：60kV；
高压电容量：1500pF
介质损耗：tgσ≤0.5%；
分压 比：1000：1
测量精度：有效值1.5级;
重    量：约8kg；

随着交流电压的长期应用，它对电气设备的绝缘老化和电力系统的绝缘结构都有很大的影响。谐振过电压是由铁磁效应或铁心非线性电感元件引起的谐振引起的。它的振幅更高，持续时间更长。

中试控股串联谐振试验装置承受的四种电压操作过电压是由于电力系统中断路器的操作引起的。在由电阻、电感和电容组成的串联电路中，当电容XC和电感XL相等时，XC=XL中的电压U和电流I的相位相同，电路是电阻式的。

因为升压将近50 Hz的交流电压，所以是工频电压升高，在如今继电保护的作用下，其动作时间约为几十毫秒到一秒之间。暂态过电压，包括上升频率电压和谐振过电压。串联谐振耐压试验装置共振交流工频电压的升高是由于空载线路的电容效应、甩负荷和不对称接地造成的。

35KV9公里电缆交流耐压智能试验系统电力系统运行过电压与系统电压有关，系统电压越高，电压越小，6~35 kv系统电压约为5~4倍。
