35KV8公里电缆测试系统

因为升压将近50 Hz的交流电压，所以是工频电压升高，在如今继电保护的作用下，其动作时间约为几十毫秒到一秒之间。随着交流电压的长期应用，它对电气设备的绝缘老化和电力系统的绝缘结构都有很大的影响。谐振过电压是由铁磁效应或铁心非线性电感元件引起的谐振引起的。它的振幅更高，持续时间更长。其频率可为工频基波或高阶次谐波。暂态过电压，包括上升频率电压和谐振过电压。串联谐振试验装置承受的四种电压操作过电压是由于电力系统中断路器的操作引起的。谐振回路固有的滤波效应使得系统输出的试验电压波形完全满足试验规程的要求。电力系统运行过电压与系统电压有关，系统电压越高，电压越小，6~35 kv系统电压约为5~4倍。工频大工作电压电气设备的绝缘结构在整个运行过程中必须能够长期承受工频大工作电压，通常称为系统高工作电压，一般为额定电压的1.15倍。

35KV8公里电缆测试系统在由电阻、电感和电容组成的串联电路中，当电容XC和电感XL相等时，XC=XL中的电压U和电流I的相位相同，电路是电阻式的。这种现象称为串联谐振。当电路串联谐振电路例如，切断、闭合长的空载线路、切断空载变压器（气动变量）等。这种过电压波形非常不规则，且情况变化很大。它可以是衰减振荡波或非周期电压激波，一般在1ms内达到大电压。串联谐振耐压试验装置共振交流工频电压的升高是由于空载线路的电容效应、甩负荷和不对称接地造成的。当负载突然倾卸时，由于电源只有一条空载传输线，而且输电线路的接地电抗可以用X0表示，流过电源内阻的电流就变成电容电流。这种电流流过系统中的电抗，导致电压升高。

35kV开关母线串联谐振，互感器,35kV/50000kVA主变,35kV电缆2km,10kV5km
一、简介

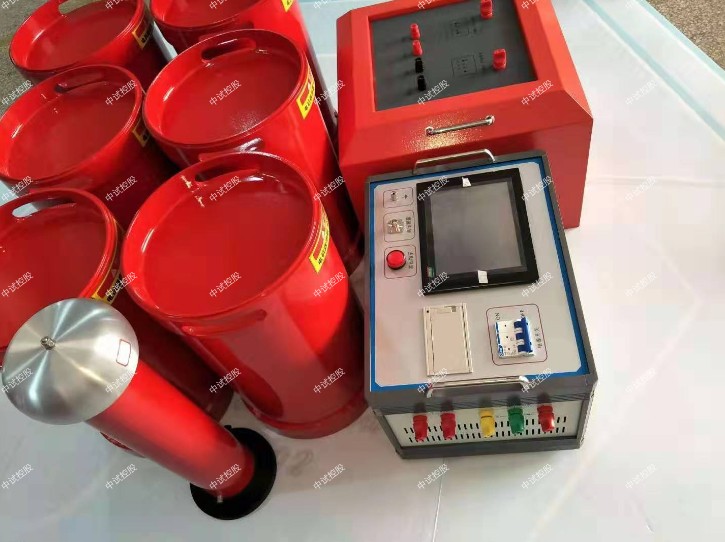

ZSBX-35kV开关母线变频串联谐振


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。






二、技术参数
试验对象：


1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
3、35kV/50000kVA主变的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
4、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。


设备组合


被试品对象


电抗器67.5kVA/27kV四节
激励变压器输出端选择35kV/300mm2电缆2km
使用电抗器两节串联两组并联3kV10kV/300mm2电缆5km
使用电抗器四节并联1.5kV35kV/50000kVA主变使用电抗器四节串联及补偿电容器6kV35kV开关、互感器使用电抗器四节串联6kV




额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压： 27kV；54kV；108kV；
额定电流： 10A；5A ；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：1.5/3/6kV
结    构：干式；
重    量：约75kg；


变频电源ZSXB-F-15kW/220/380V                          1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


中试控股高压电抗器ZSDK-67.5kVA/27kV                     4节
额定容量：67.5kVA;
额定电压：27kV；
额定电流：2.5A；
电感 量：46H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约65kg；


中试控股电容分压器ZSFRC-110kV/1500pF                      1套
额定电压：110kV；
高压电容量：1500pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约10kg；


补偿电容器ZSBC-70kV/20000pF                      1套
额定电压：70kV/35kV；
高压电容量：20000pF/40000pF；
重量：15kg

装置主要适用范围

1、35kV/400mm2的电缆，长度3km，电容量≤0.645uF试验频率为30-300Hz,试验电压52kV。

2、35kV/50000KVA的变压器，电容量≤0.02uF试验频率为45-65Hz,试验电压72kV。

3、35kV的开关，互感器等，电容量≤0.006uF试验频率为30-300Hz,试验电压95kV。

 系统的性能特点

电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器

具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。

具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。

35KV8公里电缆测试系统装置容量确定

设备装置容量设计为540KVA/108kV分8节电抗器，电抗器单节为27KV/2.5A/50H组合使用能满足上述被试品的试验要求。

4、10kV/300mm2的电缆，长度8km，电容量≤3.02uF试验频率为30-300Hz,试验电压22kV。

5、10kV/12500KVA的变压器，电容量≤0.01uF试验频率为45-65Hz,试验电压35kV。

6、10kV的开关，互感器等，电容量≤0.006uF试验频率为30-300Hz,试验电压42kV。
