35KV2KM变频谐振串并联试验装置

绕组变形试验

串联谐振试验装置对变压器进行高频电压通电，其中的绕组都可以成为由曲线电阻，电容，以及电感等组成的线性双口网络，绕组发生变形的话，会造成参数的变化，以至于网络传递函数的额极值点和零点发生变化，通过使用频率分析法，可以检验变压器的绕组变形状况。串联谐振试验装置对试验结果进行横向和纵向的分析，比较振幅特性差别，判断绕组产生变形与否。

中试控股绕组直流电阻检测

35KV2KM变频谐振串并联试验装置直流电阻的检测是一项非常有效的试验项目，能直接反映绕组匝间的短路，通常用变压器直流电阻测试仪可快速检测出故障，如：接头接触不良，导线电阻差异，分接开关接触情况，以及绕组断股等问题。

35kV电缆变频串联谐振3km，10kV电缆7km
一、简介
ZSBX-35kV电缆变频串联谐振2km


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。






二、技术参数
试品对象：


1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。


2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min






设备组合


被试品对象


电抗器67.5kVA/27kV四节


激励变压器输出端选择35kV/300mm2电缆2km


使用电抗器两节串联两组并联3kV10kV/300mm2电缆5km


使用电抗器四节并联1.5kV10kV开关、互感器


使用电抗器两节串联3kV





额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：10A；5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-15kVA/1.5/3kV/0.4kV                       1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：1.5/3kV
结    构：干式；
重    量：约85kg；


变频电源ZSXB-F-15kW/220/380V                          1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-67.5kVA/27kV                    4节
额定容量：67.5kVA;
额定电压：27kV；
额定电流：2.5A；
电感 量：50H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约65kg；


电容分压器ZSFRC-60kV/1500pF                      1套
额定电压：60kV；
高压电容量：1500pF
介质损耗：tgσ≤0.5%；
分压 比：1000：1
测量精度：有效值1.5级;
重    量：约8kg；

35KV2KM变频谐振串并联试验装置该装置主要针35kV及以下电缆等所有电气主设备的交流耐压试验设计。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象6kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位耐压设备。

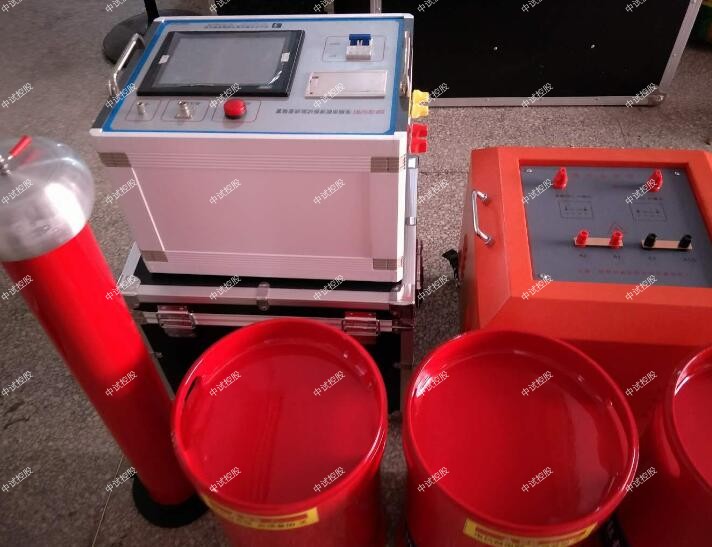

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

调频谐振装置主要功能及其技术特点：

中试控股装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

整个装置单件重量很轻，大不超过60kg，便于现场使用。

装置具有多种工作模式，根据现场情况灵活选择，提高试验速度。

改善输出电压的波形。
