35KV1KM变频谐振耐压试验

这些设备的试验要求的试验设备容量大，通常情况下采用谐振的方法进行试验，但必须是在工频条件下或等效工频条件下进行。等效工频条件一般采用45—65HZ的频率范围，但是很多试验单位要求30-300HZ试验电源对这类设备进行交流耐压试验。另外还有一种低频设备，0.1HZ的超低频设备耐压仪，他有一个弊端就是电压很难做到很高，使用一直没有得到的大面积认可。串联谐振装置的应用很快就得到认可，他是真实模拟运行状态施加电压，能够很快的发现被试设备本身状态情况。

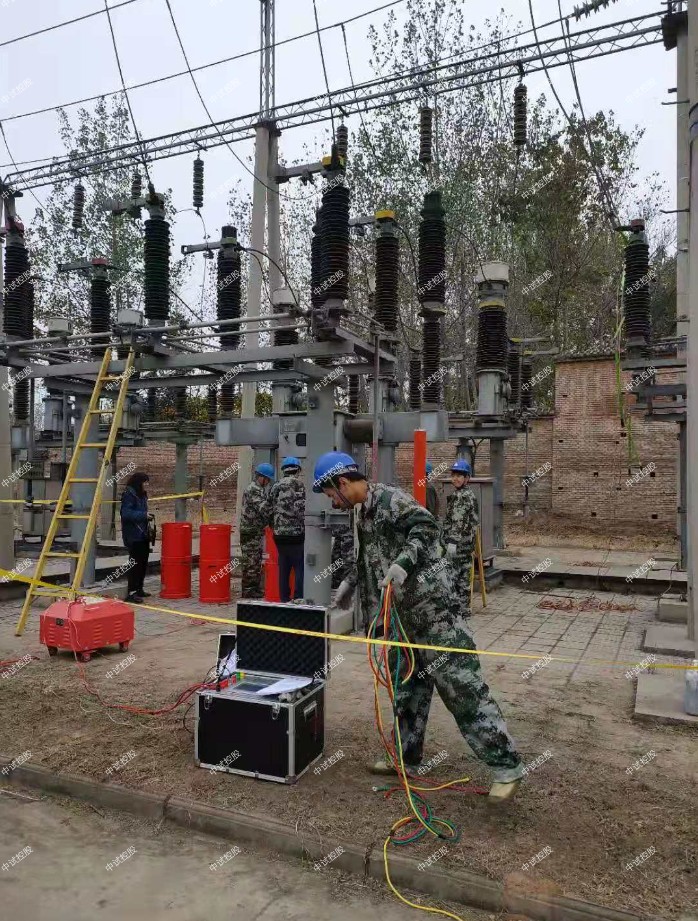

35KV1KM变频谐振耐压试验油色谱试验

在一般的情况下，中试控股串联谐振试验装置检验变压器中是否有电弧放电的情况，只要通过检测变压器中的乙炔气体，氢气的体积分数进行相关检测。变压器中的固体绝缘材料受热或是经过电弧放射的影响之后，会有乙炔气体产生，氢气是因为绝缘油或是绝缘材料受到电弧影响之后产生的。串联谐振试验装置对于110kv变压器发生故障前的检测数据，也就是标准数据值，与发生故障后的色谱数据进行对比分析。两种气体的超标，使得保护装置发出了保护动作信号，在对变压器进行轻瓦斯试验，试验表明动作信号准确，进一步验证了短路故障是因为变压器的内部放电导致的。

35kV开关母线串联谐振，互感器,35kV/50000kVA主变,35kV电缆2km,10kV5km
一、简介
ZSBX-35kV开关母线变频串联谐振


1、各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。






二、技术参数
试验对象：


1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
3、35kV/50000kVA主变的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
4、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。


设备组合


被试品对象


电抗器67.5kVA/27kV四节
激励变压器输出端选择35kV/300mm2电缆2km
使用电抗器两节串联两组并联3kV10kV/300mm2电缆5km
使用电抗器四节并联1.5kV35kV/50000kVA主变使用电抗器四节串联及补偿电容器6kV35kV开关、互感器使用电抗器四节串联6kV




额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压： 27kV；54kV；108kV；
额定电流： 10A；5A ；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：1.5/3/6kV
结    构：干式；
重    量：约75kg；


变频电源ZSXB-F-15kW/220/380V                          1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


中试控股高压电抗器ZSDK-67.5kVA/27kV                     4节
额定容量：67.5kVA;
额定电压：27kV；
额定电流：2.5A；
电感 量：46H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约65kg；


电容分压器ZSFRC-110kV/1500pF                      1套
额定电压：110kV；
高压电容量：1500pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约10kg；


补偿电容器ZSBC-70kV/20000pF                      1套
额定电压：70kV/35kV；
高压电容量：20000pF/40000pF；
重量：15kg

35KV1KM变频谐振耐压试验串联谐振试验装置还可以用来判断变压器是否存在短路故障，对于中小型的变压器，这个方法十分有效，电抗器对大部分变频器来说不是标准配置，是选配件。应根据需要选用。有时为了降低设备而不接交流电抗器，容忍变频调速系统在低功率因数下运行。但是大型变压器的损耗体积较小，相对整体体积来说灵敏度很低。只有在短路部分体积较大时，才容易测量出来，反映出不合格数值。在现实中，对比理论值与测量值的差异，分析大型变压器的双绕组进行介质损耗因素以及电容的变化关系。

交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺。因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重.视。同时，各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压试验也定期进行。
