ZSBP-132KVA-22KV变频串联谐振耐压试验装置

0~300Hz串联谐振试验时常见故障：

电力电缆在做串联谐振试验时，出现以下情况之一

1. 电压上升或者保持的过程中泄漏电流不稳定；

2. ZSBP-132KVA-22KV变频串联谐振耐压试验装置

   泄漏电流随着电压的升高急剧上升；
3. 电流随着交流耐压的时间延长有所上升。
4.

5. 10kV电缆耐压变频串联谐振


   一、简介
   ZSBX-10kV电缆耐压变频串联谐振装置


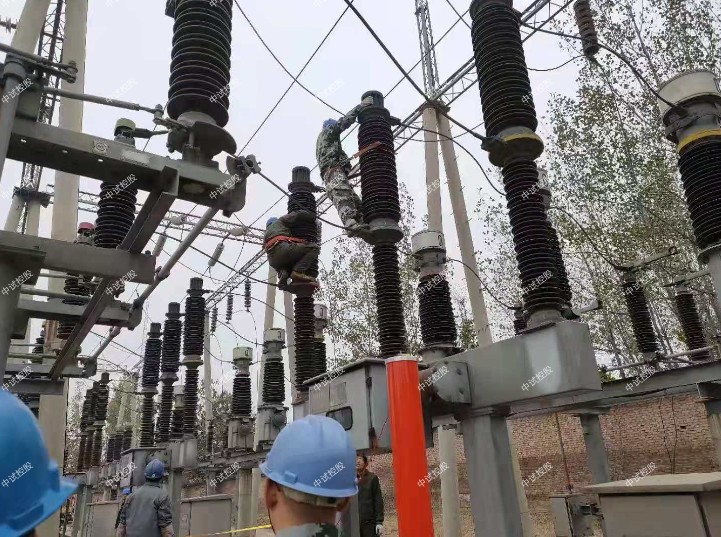

   1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
   2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的


   交流耐压试验。


   二、技术参数
   试验对象：10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


   1、额定容量：44kVA；
   2、输入电源：单相220或三相380V电压，频率为50Hz；
   3、额定电压：22kV
   4、额定电流：2A
   5、工作频率：30-300Hz；
   6、装置输出波形：正弦波
   7、波形畸变率：输出电压波形畸变率≤1%；
   8、工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
   9、温    升：额定负载下连续运行5min后温升≤65K；
   10、品质因素：装置自身Q≥30(f=45Hz)；
   11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
   12、测量精度：系统有效值1.5级；


   激励变压器ZSJLB-3kVA/1.5kV/0.4kV         1台
   额定容量：3kVA；
   输入电压：0-400V，单相；
   输出电压：1.5kV
   结    构：干式；
   重    量：约35kg；


   变频电源ZSXB-F-3kW/220/380V           1台
   额定输出容量：3kW
   工作电源：220/380±10%V（单/三相），工频
   输出电压：0 –400V，单相，
   额定输入电流：7.5A
   额定输出电流：7.5A
   电压分辨率：0.01kV
   电压测量精度：1.5%
   频率调节范围：30 – 300Hz
   频率调节分辨率：≤0.1Hz
   频率稳定度：    0.1%
   运 行 时 间：额定容量下连续5min
   额定容量下连续运行5min元器件最高温度≤65K;
   噪 声 水 平：≤50dB


   高压电抗器ZSDK-22kVA/22kV             2节
   额定容量：22kVA;
   额定电压：22kV；
   额定电流：1A；
   电 感 量：92H/单节；
   品质因素：Q≥30 (f=45Hz)；
   结    构：干式；
   重    量：约30kg；
   电容分压器ZSFRC-30kV/3500pF           1套
   额定电压：30kV；
   高压电容量：3500pF
   介质损耗：tgσ≤0.5%；
   分 压 比：1000：1
   测量精度：有效值1.5级;
   重    量：约6kg；



在电气系统中，有很多的会问到有关Q值的相关性问题， 特别是在选择变频串联谐振试验装置中会问到Q值多少，所串联谐振装置的Q是控制在36左右，当然，Q值也受电压等级，工艺结构，材料性能等外部因素的影响，理论上Q值越大，单位电流变化内允许的频率偏移越小，频率选择性越高，Q值是衡量电感的主要参数，其计算方式为：Q=电感电容等储能器件携带的能量÷电阻的损耗功率。

串联谐振耐压时间

中试控股串联谐振耐压时间是指，通过串联谐振装置上升到试验电压之后被试品所承受的时间，电压等级不同，耐压时间也不同，串联谐振耐压时间用于检查在高电压、长时间下的被试品运行工况。
