三倍频电源发生器

三倍频发生器的应用对象与作用

在电力系统中，（多）三倍频发生器主要是用于对电力变压器、电压互感器进行纵绝缘的倍频耐压试验，通过多倍频发生器的试验结果可以考量变压器、互感器内部绕组的绝缘情况，相比于主绝缘的试验是有所区分，所以，我们在测试互感器，变压器的感应耐压时，三倍频发生器的纵绝缘试验结果不能代表主绝缘试验的最终结果。

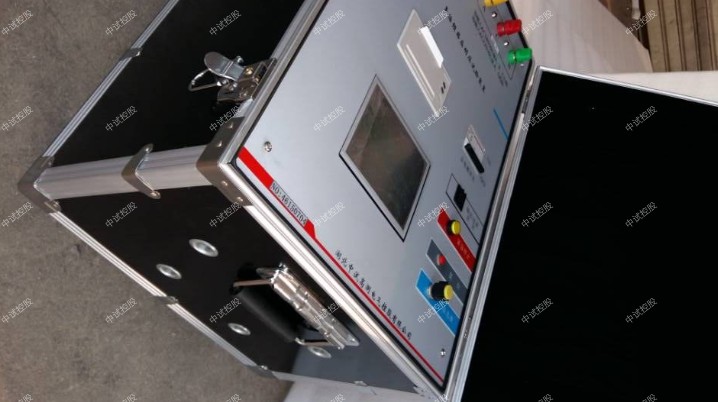

ZSDF-10 多倍频感应耐压试验装置
一、简介
ZSDF多倍频电源试验装置主要用于对被试品在不同电压及频率下进行感应、耐压试验的场合，可以满足以下试验：
1、220kV及以下电磁电压互感器感应耐压；
2、35kV及以下配电变压器感应耐压（需配中间励磁试验变）；
3、可作为串联谐振试验装置的变频电源；
4、可作为工频单相调压器使用（满足呈容性PT的感应耐压试验）。
ZSDF多倍频电源试验装置输出即为正弦波，波形失真度小,波形畸变率 ＜3％。不同于其他类型的变频电源装置，脉宽调制型变


频电源输出为方波，输出经过波形整形而成的正弦波。多倍频电源试验装置体积小，波形好，装配方便，操作简便。多倍频电源


试验装置的核心组件——变频电源柜采用高性能微处理器控制，三倍频电源发生器全中文菜单显示，具有自动化程度高，保护迅速可靠，人机界面


友好等优点。多倍频电源试验装置虽安装操作简便，但误操作仍会引起意外事故。因此在使用前请务必仔细阅读本使用说明，以


免对被试品及试验装置造成不必要的损坏。


电压互感器（PT）是电力系统中的关键设备，如匝、层间短路，支架放电和铁芯穿芯螺丝悬浮放电等现象会严重影响


设备的正常运行,甚至会发生十分危险的爆炸现象。对PT进行感应耐压试验可以帮助工作人员及时发现问题，避免造成更严重的


后果。中试控股ZSDF-10型多倍频感应耐压试验装置采用微机控制，运用数字波形合成技术及现代电力电子技术设计


，比传统的三倍频发生器工作效率高，输出电压稳定，测量精度高，重复性好。
变压器和互感器的感应耐压试验是保证质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘


感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
ZSDF-10多倍频感应耐压试验装置是为满足上述要求而设计，经过广大用户使用证明：其操作简单，性能可靠，能较好地满


足变压器，互感器感应耐压试验的需要。


ZSDF系列 多倍频电源试验装置技术参数


    输 出 频 率     50、100、150、200Hz
    输 出 电 压     0 ~ 400V 正弦波
    分   辨   率     电压 0.1V、电流 0.01A
    测 量 精 度     电压 1%、电流 2%
    供 电 电 源     三相 AC380V ± 10%或AC220 ± 10%  50Hz；AC220 供电，功率减半
    工 作 条 件     环境温度：- 10℃ ~ 50℃；相对湿度：30% ~ 90%

多倍频电源试验装置选型及适用系统电压


      常用规格 kVA 7 10 15 20 30 50
      输出电流 A 17 25 36 50 72 125
      适用系统电压 kV 20 28 44 55 70 85
      仪器重量 kg     约 20 约 30 约 50
      外形尺寸（mm）     430 × 310 × 340 400 × 300 ×3 40 400 × 300 × 340
      供 电 电 源     三相 AC380V ± 10%或AC220 ± 10%  50Hz；AC220 供电，功率减半
      工 作 条 件     环境温度：- 10℃ ~ 50℃；相对湿度：30% ~ 90%




二、技术特征
1、该装置采用电力电子技术，内部核心部分使用变频调节器。
2、参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。
3、内置PC机，8寸彩色液晶显示，数据存储可达到3200组。
4、采用触摸式操作方式，配备热敏打印机进行汉字打印。
5、可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选）。
6、触摸方式调节电压可实现本装置的多倍频试验电压输出。
7、步长可以实时调节，任意选择1V、2V、5V、10V。
8、内置LC滤波回路，保证波形畸变率在指标范围内。
9、内置补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。
10、摒弃了传统的三相五柱式三倍频发生器的产生原理。
11、体积小、重量轻，便于携带，便于大功率化。
12、不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
13、操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。


三、参数
1、容量：10kVA （ 可扩展）
2、输入电压：AC，三相，380V±10%（注：也可以接入单相220V于电源输入的A、C端；但此时的容量减半）
3、电源频率：50Hz
4、输出电压：0～500V （配置中间变压器后电压可变高）
5、输出频率：50Hz，100Hz，150Hz，200Hz（可选）
6、波形畸变率：<3%


中试控股多倍频与3倍频的区别，通过以下对比会由惊奇的发现。
1、多倍频与3倍频的区别---规格


 序号 ZSSBF三倍频 多倍频
1 输入必须三相AC380V 三相AC380V
  2相AC380V；220V
2 输出只有150Hz 50、100、150、200Hz
3 手动调节输出 手动和自动调节输出
4 体积大、重量大、2件或3件 体积小、重量轻、1件
5 指针显示、电磁式 数字显示、电力电子
6 打印、保存、液晶
7 无此功能 有效监视容声效应，避免设备损坏

电子式多倍频发生器
三倍频电源发生器为什么纵绝缘选用多倍频发生器测量
根据互感器、变压器内部结构原理，在额定频率和额定电压下，铁芯接近饱和状态，若果采用用工频（50Hz）的电源在被试变压器绕组两端施加大于额定电压的试验电压，会使互感器的励磁电流会急剧变大，引起磁回路发生过热和噪声及振动现象，严重时可以影响绕组的移位、变形等，但为了实施测试的，可以通过改变输入频率，达到大于额定电压的试验电压，又不使铁芯饱和的试验要求，那么，多倍频发生器或者是三倍频发生器都可以满足这种测试需求。
